CYPE 3D

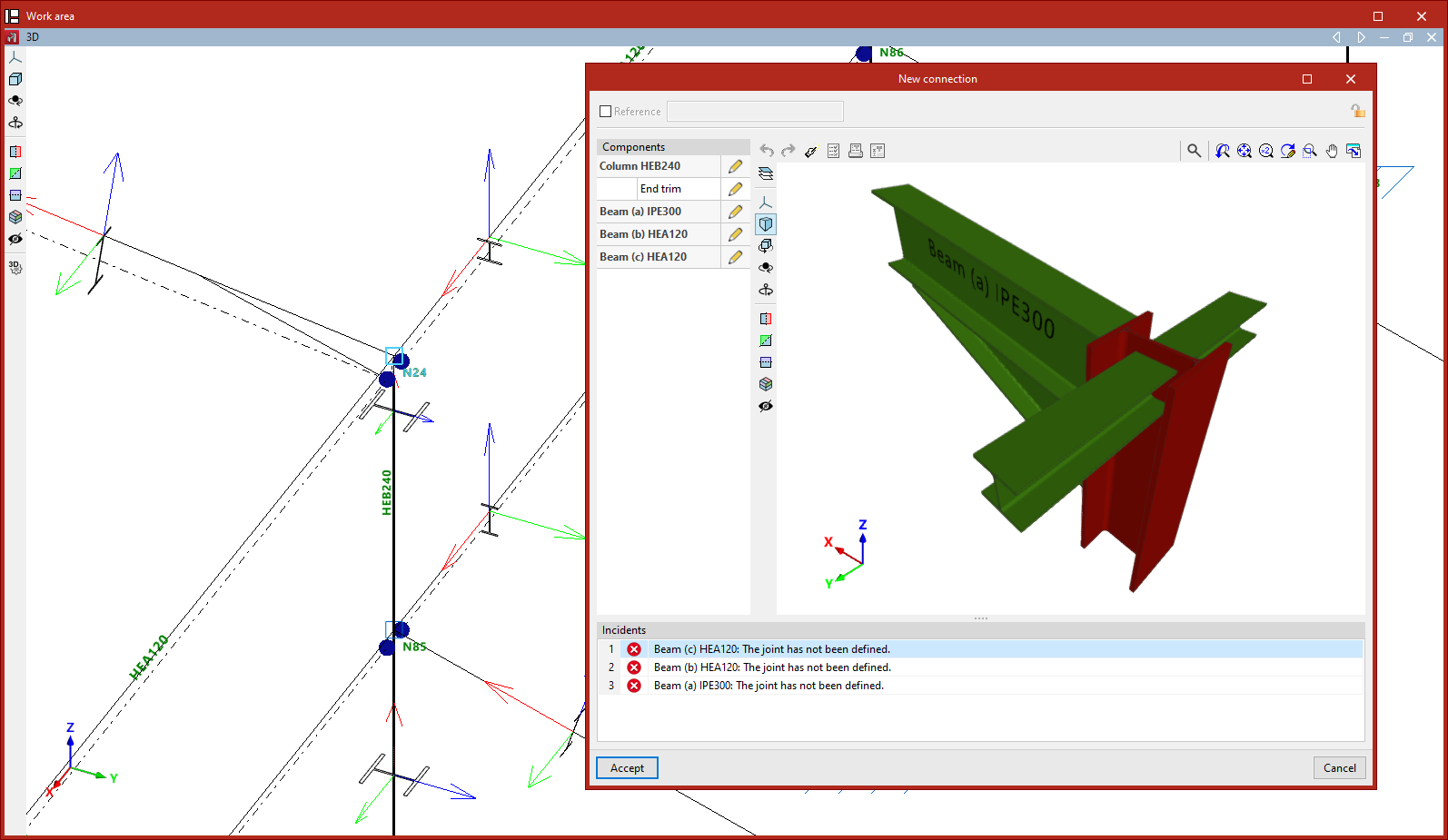

• Para crear una unión que considere todas las barras de un nudo, se selecciona el nudo con el botón izquierdo. Se abrirá la ventana de edición de la unión, donde se pueden ajustar sus componentes. Después, se pulsa en "Aceptar".

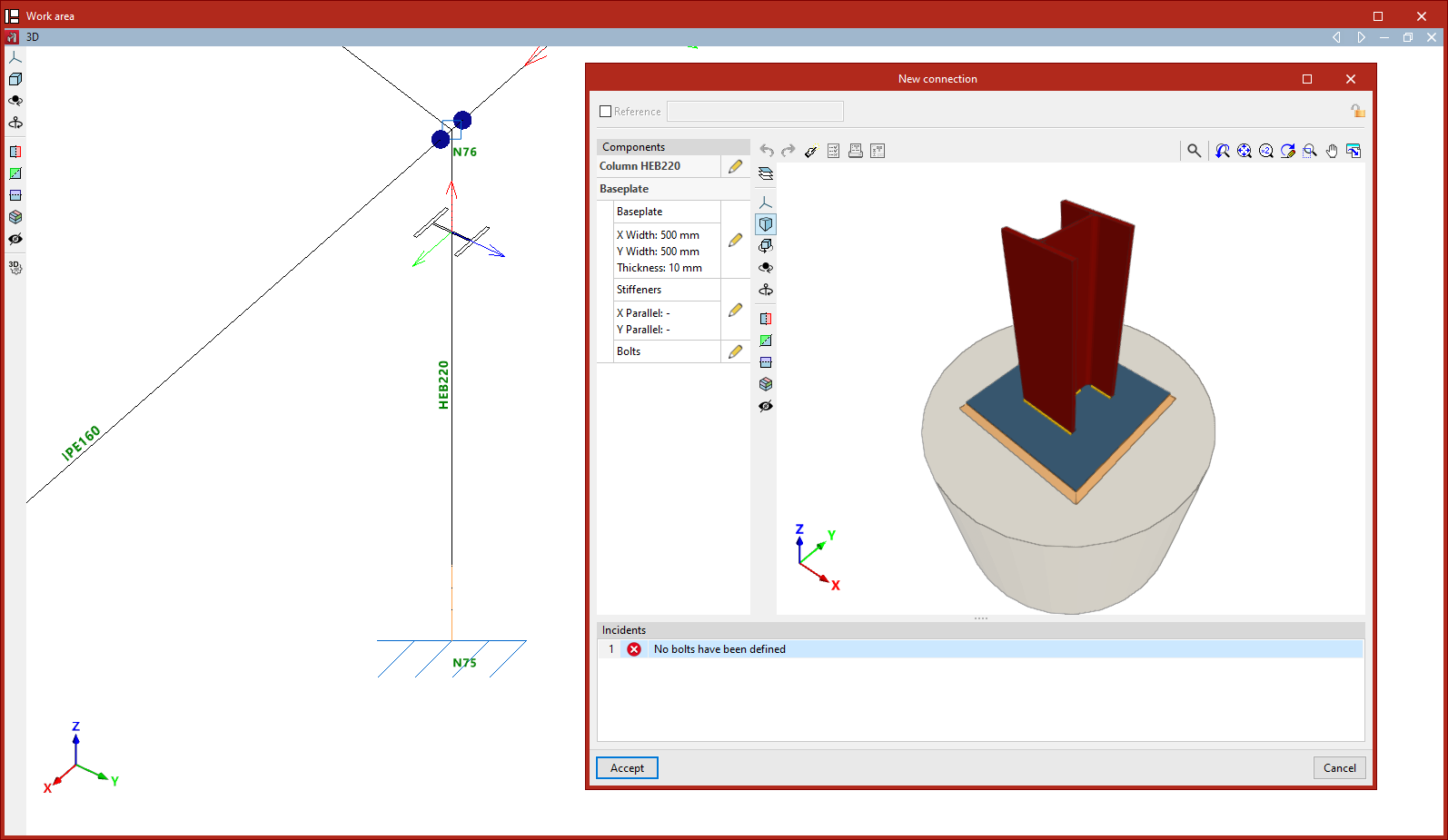

• Para crear una unión en el extremo de una pieza, por ejemplo, una placa de anclaje, se selecciona el extremo de la pieza con el botón izquierdo y se pulsa el botón derecho del ratón. También se puede seleccionar el nudo del extremo con el botón izquierdo si es la única pieza que lo usa. De igual forma, se acepta después la ventana de edición de la unión.

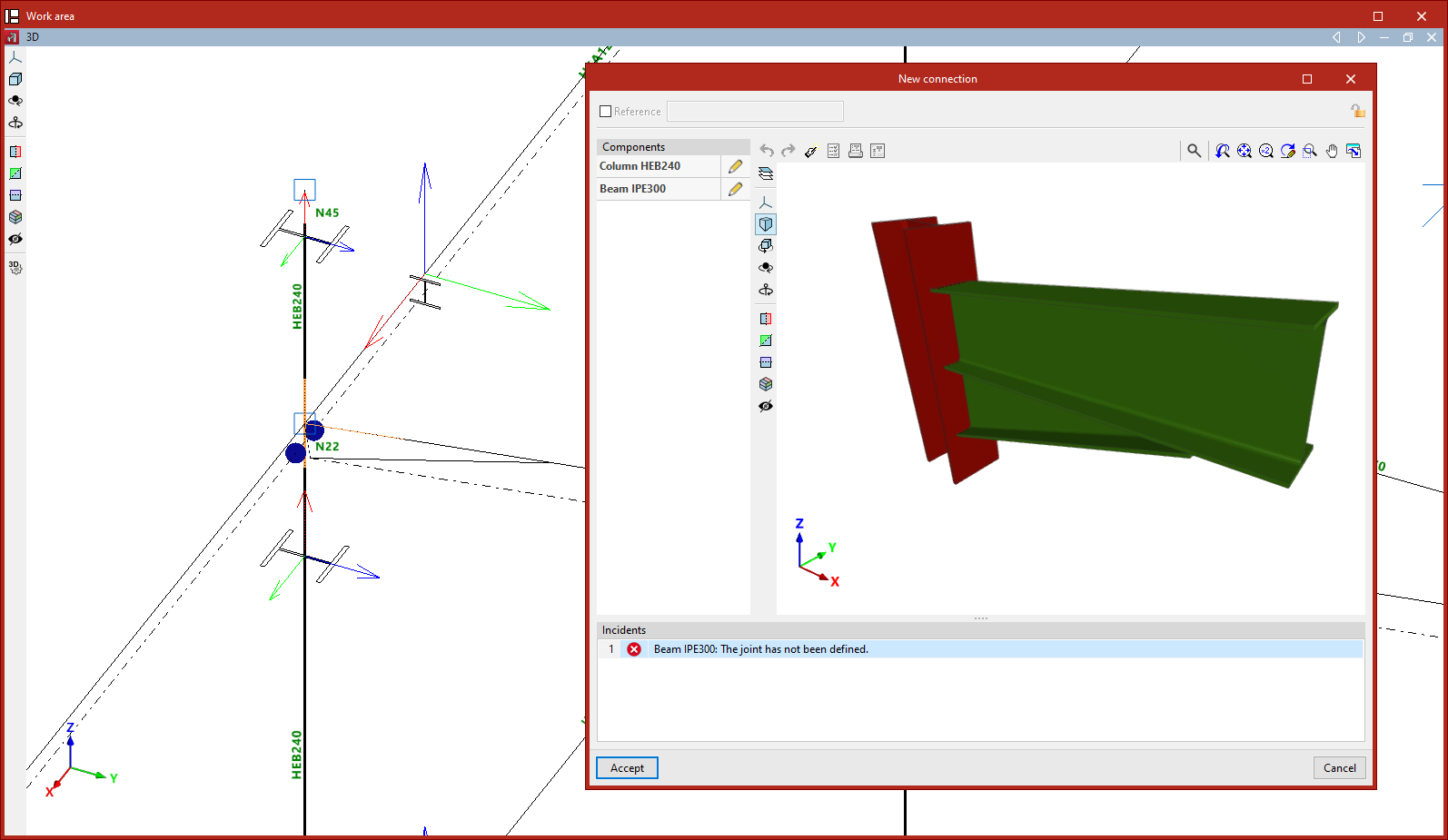

• Para crear una unión entre un grupo de piezas, se seleccionan las piezas con el botón izquierdo del ratón haciendo clic en una zona próxima al nudo en el que se desea crear la unión y, después, se pulsa el botón derecho. A continuación, se acepta la ventana de edición de la unión. Es posible definir más de una unión en el mismo nudo seleccionando distintos grupos de piezas.

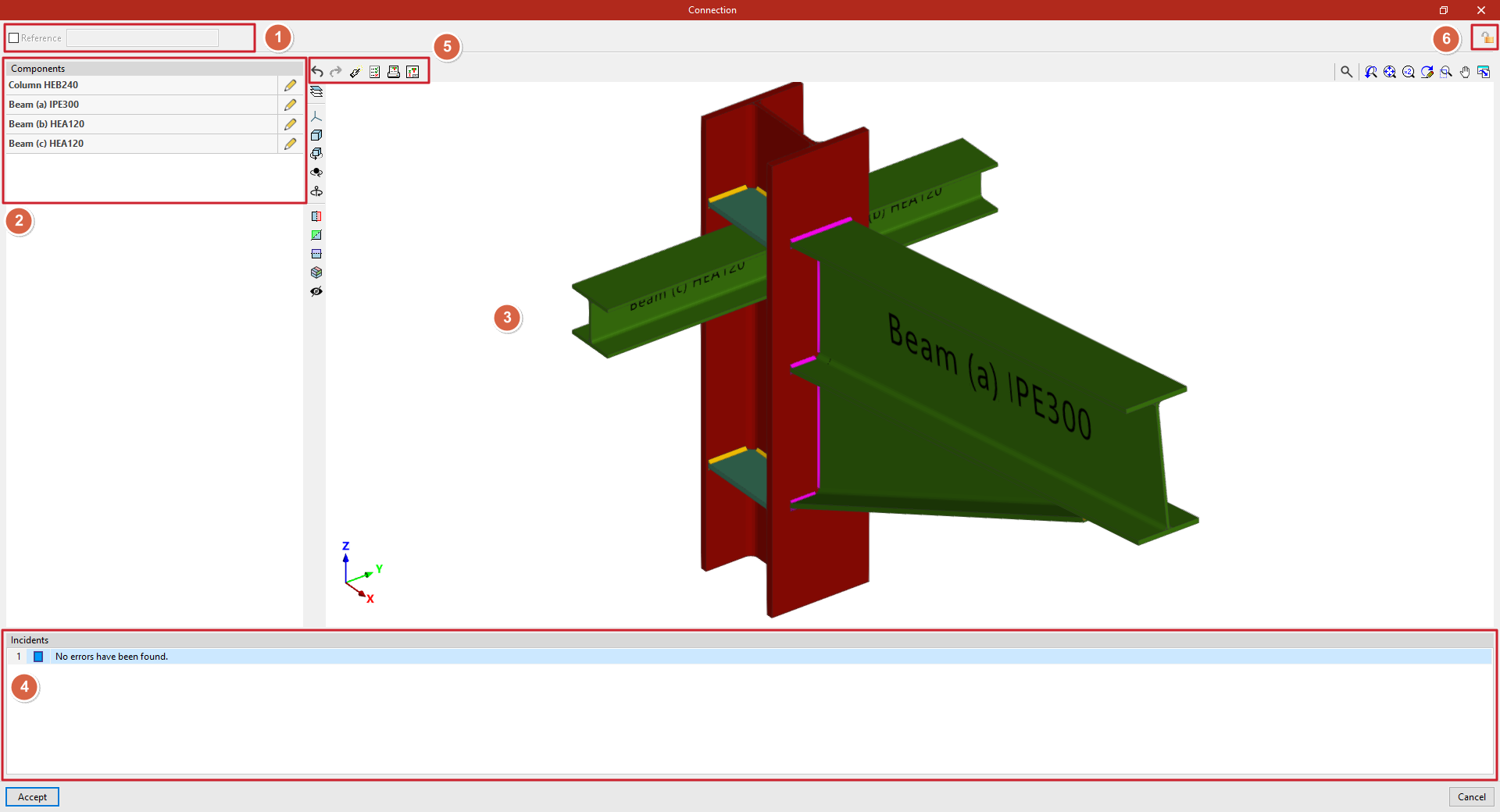

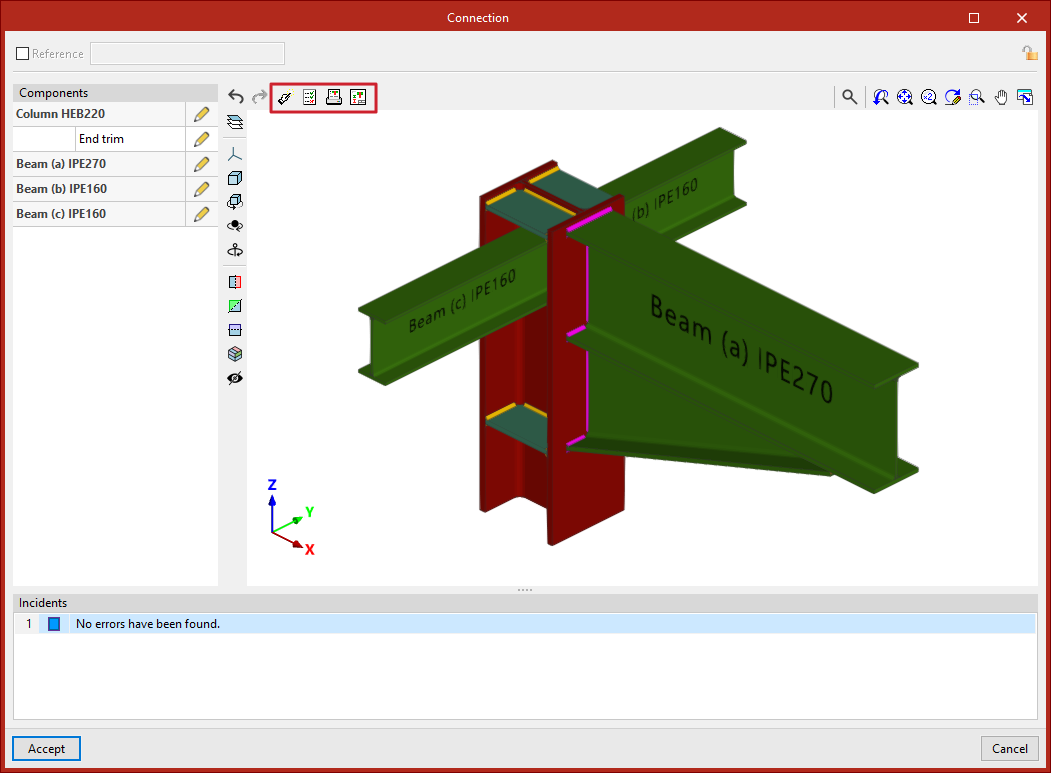

Las herramientas para el dimensionamiento,la comprobación y la obtención del listado completo del nudo y el despiece de cada unión de forma individual están disponibles en la parte superior de su ventana de edición.

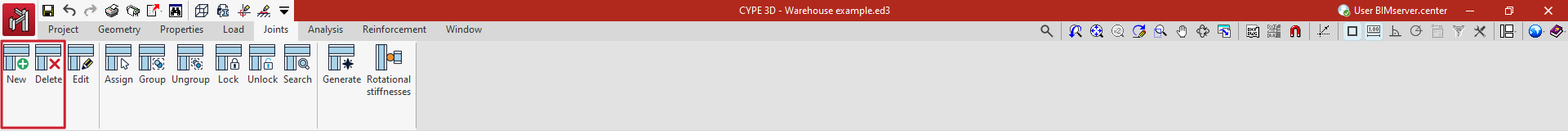

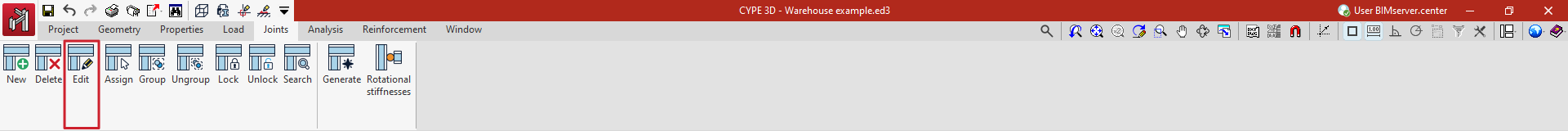

Esta ventana es accesible al utilizar el botón "Editar" sobre cada grupo de uniones, dentro de la barra de herramientas superior de la pestaña "Uniones" (en la solapa "Estructura").

Dichas herramientas se explican a continuación.

Dimensionamiento

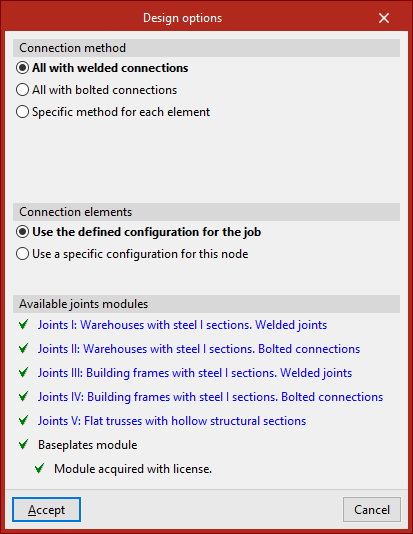

Mediante el botón "Dimensionar", el programa genera automáticamente los componentes necesarios en cada pieza para cumplir con las comprobaciones normativas.

Para definir el "Método de unión", se puede seleccionar entre "Todas las uniones soldadas", "Atornilladas" o establecer un "Método específico para cada pieza".

Respecto a los "Elementos de la unión", se puede optar por "Usar la configuración definida para la obra" o bien "Usar una configuración específica para este nudo".

En este segundo caso, pulsando "Opciones", se definen los parámetros relativos a la tornillería, los rigidizadores y las placas de anclaje.

Más abajo, el programa muestra los "Módulos de uniones disponibles" en función de la licencia. Es posible consultar cada módulo pulsando sobre los enlaces correspondientes.

Tras pulsar "Aceptar", el programa consulta si se desea visualizar el listado completo de comprobaciones efectuadas sobre todos los elementos de la unión.

Comprobación

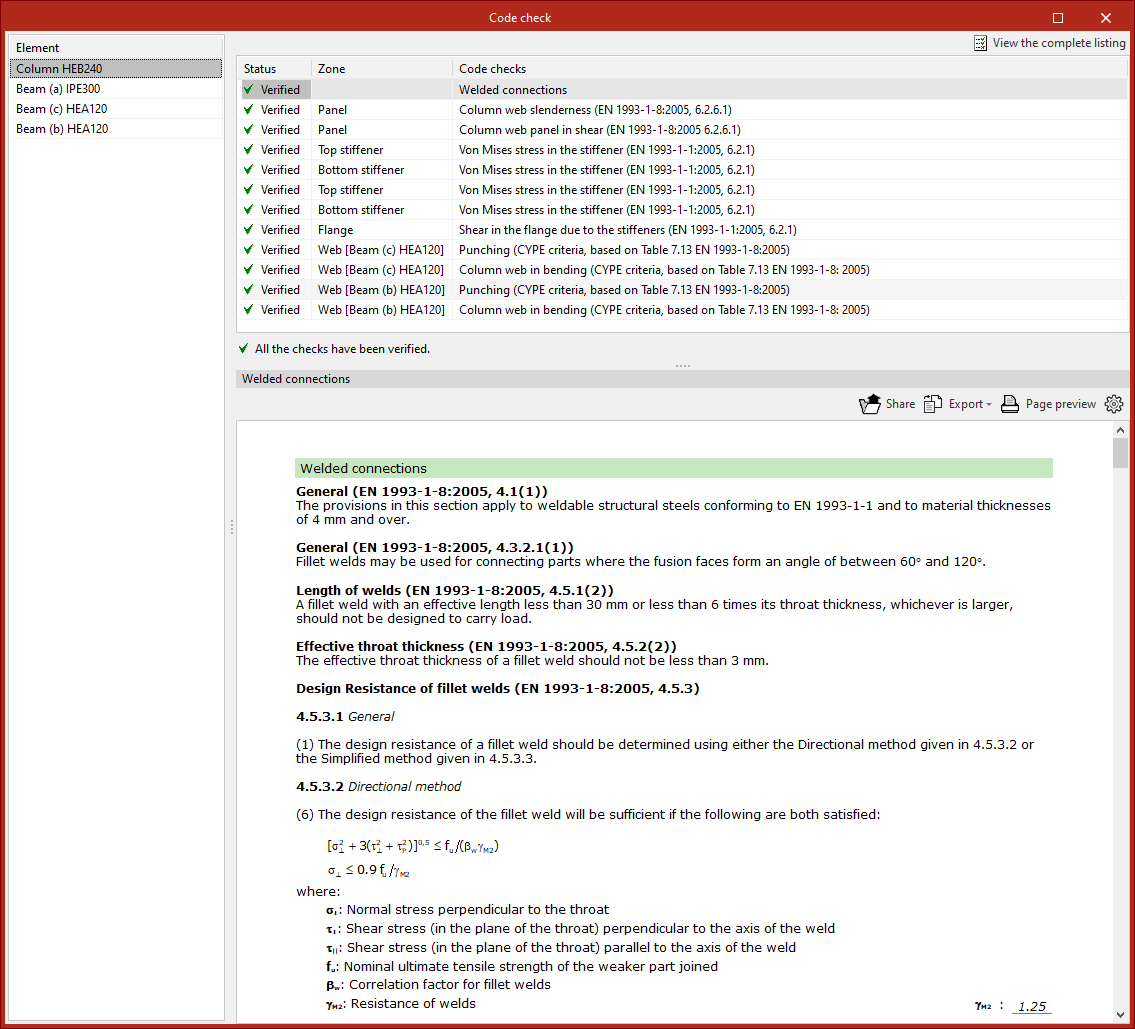

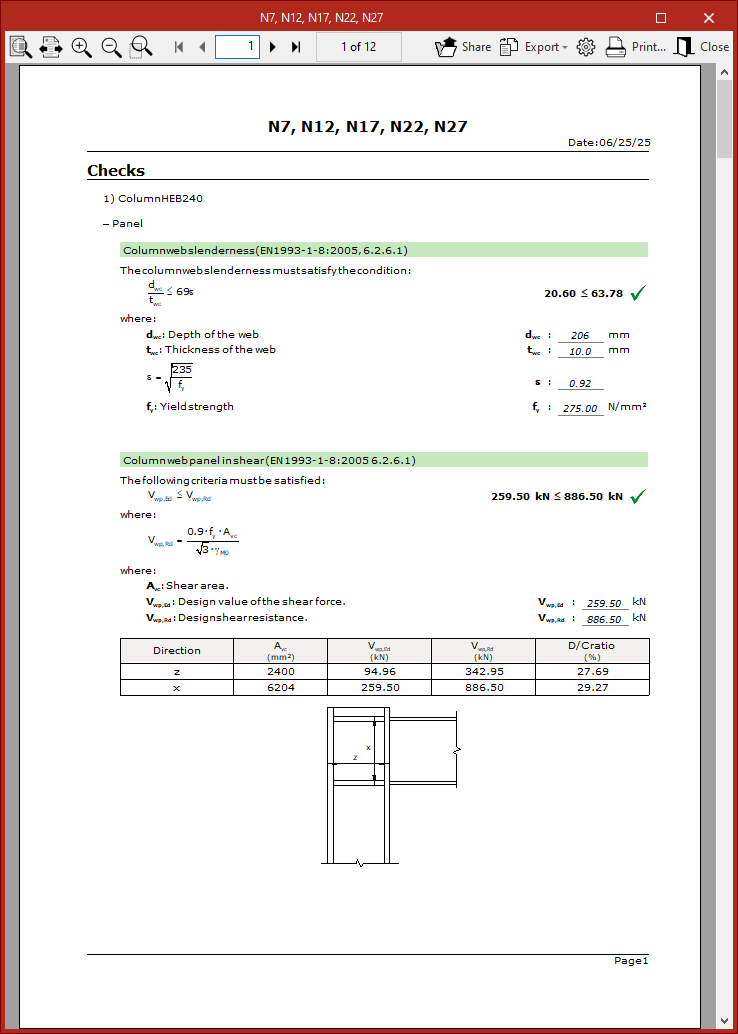

Este informe también puede generarse desde el botón "Comprobación", situado en la parte superior del visor, que permite verificar los elementos en su estado actual.

En la ventana emergente que aparece tras pulsar este botón, se puede seleccionar cada "Elemento" desde la columna izquierda.

En la parte superior derecha se listan las "Comprobaciones" realizadas sobre ese elemento, su "Estado" (si "Cumple" o no) y la "Zona" correspondiente.

Seleccionando cada línea se accede al desarrollo completo de la comprobación en la parte inferior, incluyendo referencias normativas y cálculos.

También es posible "Ver el listado completo" de la unión desde la parte superior derecha.

Este informe se puede "Compartir", "Exportar" en distintos formatos o "Imprimir".

Listado completo del nudo

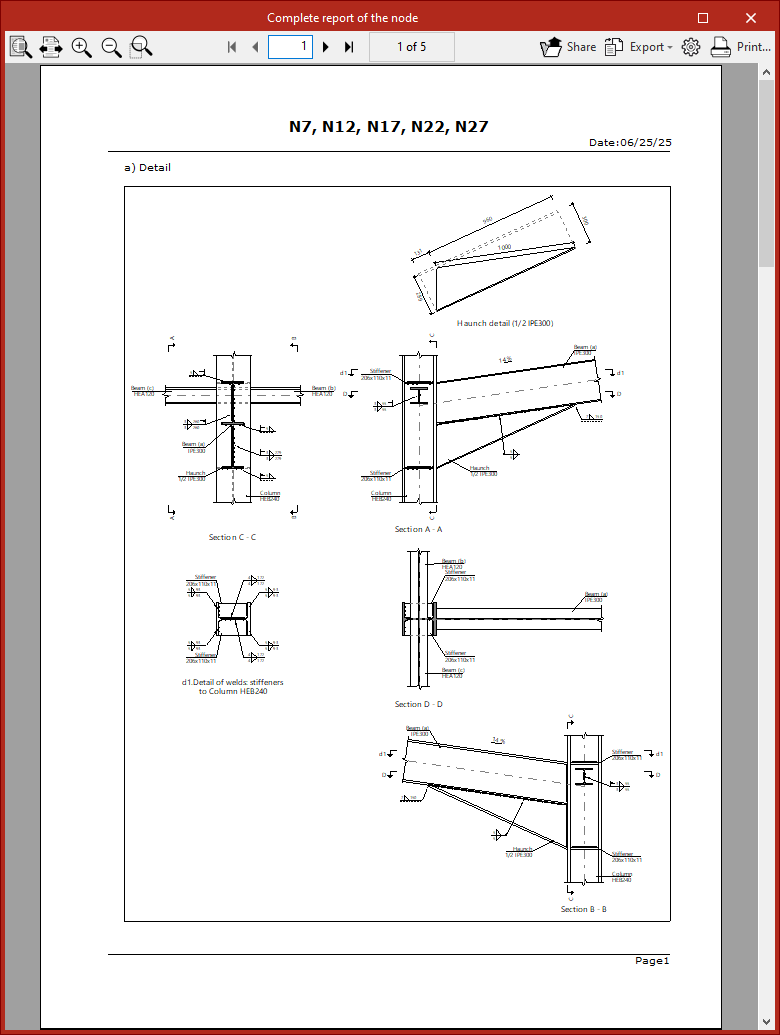

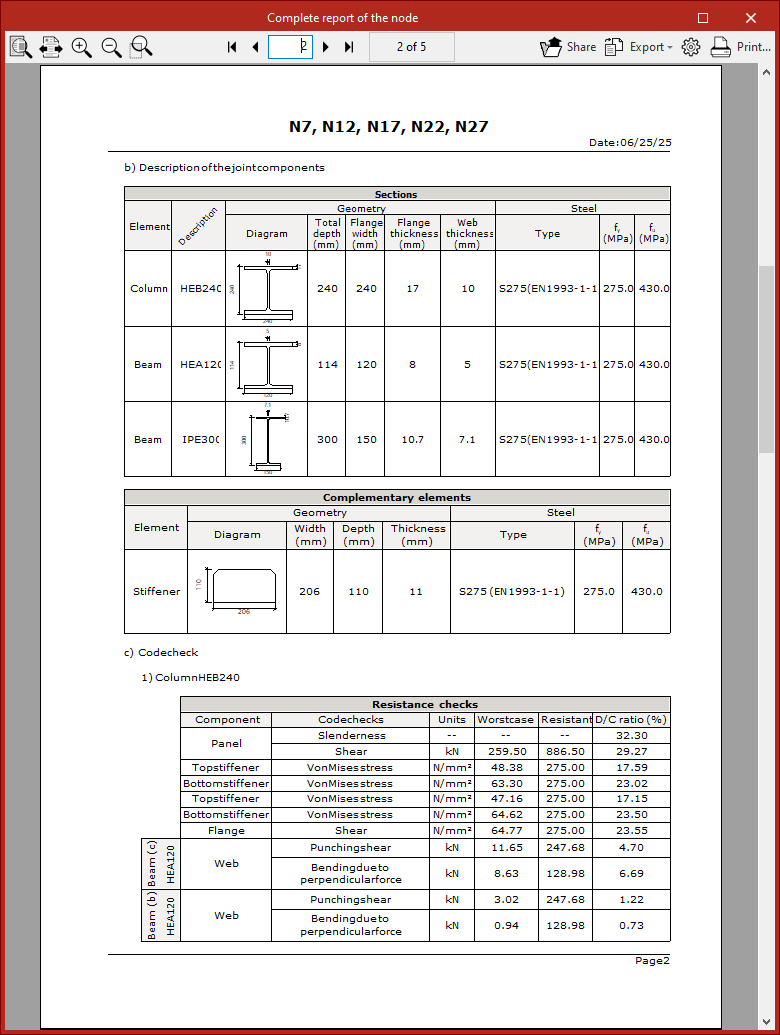

Otra opción disponible es obtener el "Listado completo del nudo", que incluye planos de "Detalle", la "Descripción de los componentes de la unión" y las tablas resumen de "Comprobación".

Dicho listado también se puede "Compartir", "Exportar" o "Imprimir".

Despiece

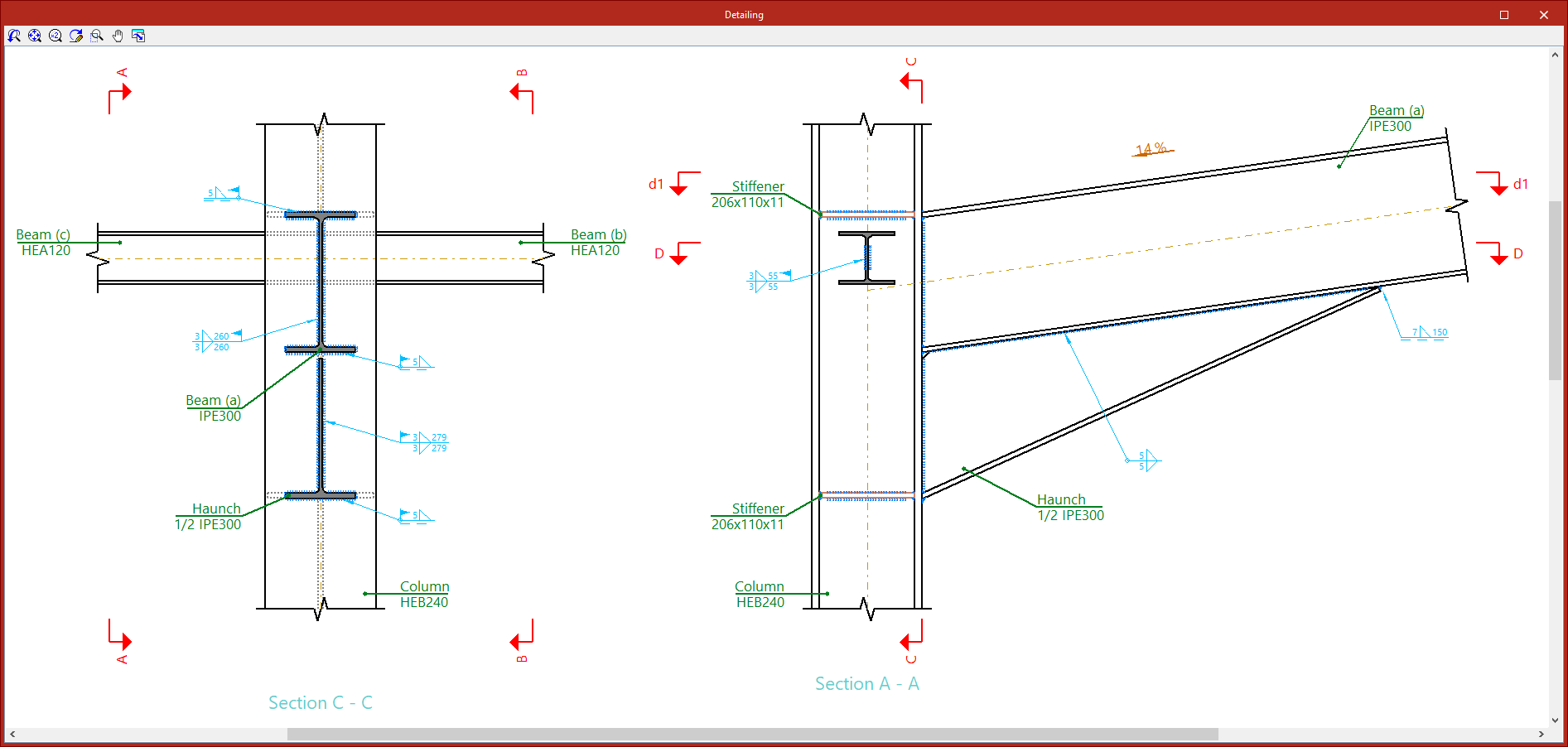

A través del botón "Despiece" se genera una vista detallada del despiece de la unión. Aunque el despiece general se imprime junto con los planos, también es posible "Imprimir la vista actual" directamente desde aquí.

Asignar

La opción "Asignar" permite copiar los datos de una unión a otras del mismo tipo que sean compatibles.

Para poder hacerlo, las uniones deben tener:

• el mismo número y tipo de piezas;
• las mismas posiciones relativas entre ellas;
• y la misma vinculación definida en el nudo.

Tras pulsar sobre la opción, se selecciona con el botón izquierdo del ratón la unión que se desea asignar. Se abre así la ventana de edición de la unión, que se debe "Aceptar".

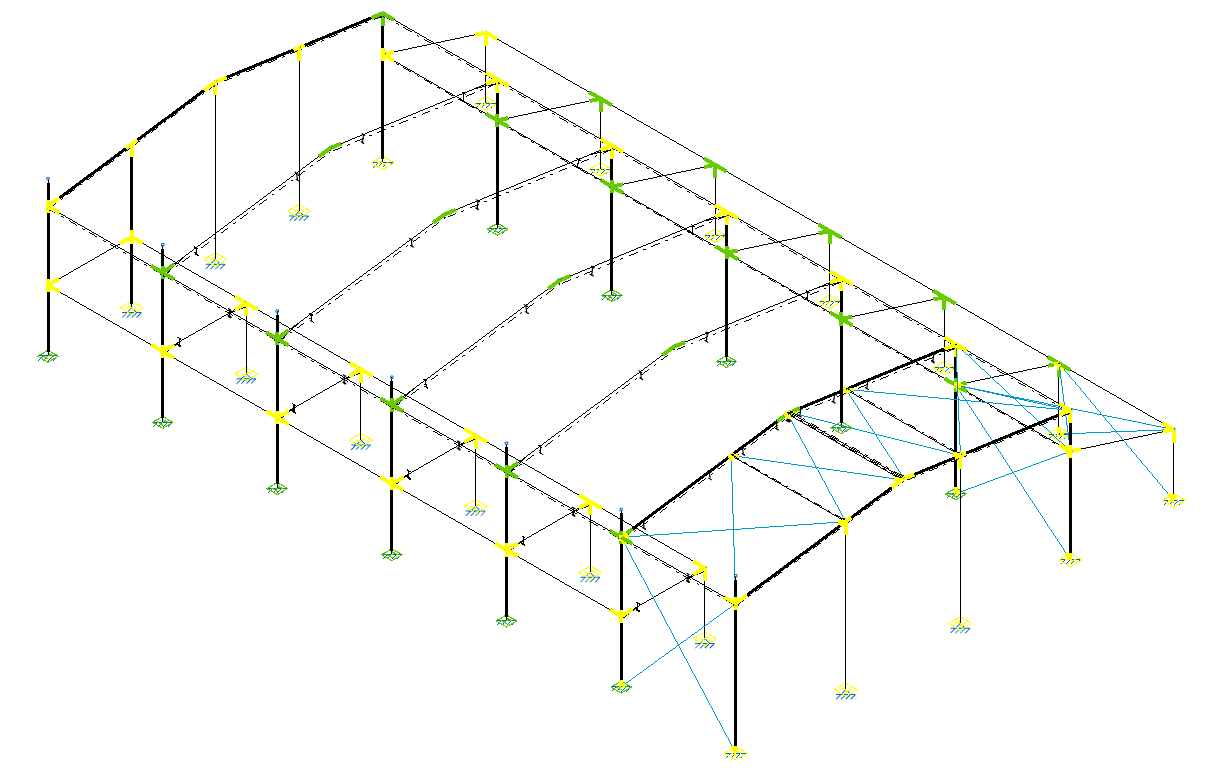

En la vista del modelo se colorean las uniones compatibles detectadas por el programa. Las uniones con datos diferentes a la seleccionada se muestran en amarillo, mientras que las que tienen los mismos datos se muestran en naranja.

Se pulsa con el botón izquierdo sobre las uniones que se desean igualar a la seleccionada o se marca un área que las capture. Para completar la operación, se pulsa el botón derecho.

Agrupar

La opción "Agrupar" permite agrupar una unión con otra del mismo tipo que sea compatible.

Se pulsa sobre la opción y, después, se selecciona una unión o un grupo de uniones en la vista del modelo.

Se muestran en naranja las uniones pertenecientes al grupo y en amarillo las que pertenecen a otros grupos. Se pueden seleccionar estas últimas con el botón izquierdo para incorporarlas al grupo y, finalmente, se pulsa el botón derecho para confirmar.

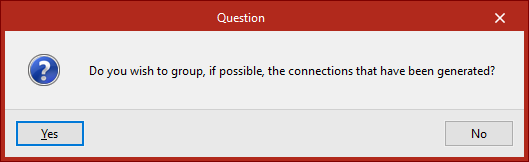

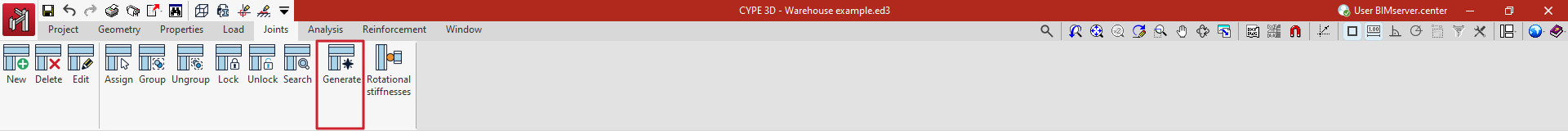

El programa dimensiona y comprueba las uniones agrupadas con los esfuerzos de las piezas de todas las uniones del grupo. Además, al utilizar la opción "Generar", se agrupan las uniones de forma automática.

Desagrupar

La operación contraria se realiza mediante "Desagrupar". En este caso, se debe seleccionar con el botón izquierdo la unión que se desea extraer del grupo. Después, se confirma con el botón derecho.

Esta opción puede ser interesante en el caso de que una de las uniones esté soportando esfuerzos muy superiores a los de las demás. Al desagruparla, se evita que se sobredimensionen el resto de las uniones del grupo.

Bloquear

La opción "Bloquear" permite bloquear una unión para que no sea modificada durante el proceso de dimensionamiento y así, mantenga los cambios que se han introducido sobre la misma.

Tras pulsar sobre la opción, se muestran las uniones bloqueadas en color magenta y las que no, en color azul. Se pueden seleccionar las uniones que se desean bloquear con el botón izquierdo o marcando un área de captura, confirmando después con el botón derecho.

En el caso de "Editar" una unión bloqueada se mostrará un candado cerrado en el cuadro informativo que aparece al pasar el puntero sobre ella, y también, si se hace clic sobre ella, en la esquina superior derecha de la ventana de edición.

Desbloquear

Si se desea desbloquear una unión, se puede pulsar sobre el candado de la ventana de edición y "Aceptar" o utilizar la opción "Desbloquear" de la pestaña "Uniones".

En este caso, se seleccionan las uniones con el botón izquierdo o marcando un área de captura, y se confirma con el botón derecho.

Buscar

Para "Buscar" una unión, se pulsa sobre la opción correspondiente y se escribe su referencia.

Si se desea buscar la unión escribiendo el texto completo de la referencia, se marca la casilla "Sólo palabra completa". Si se desmarca, se puede escribir una parte del texto de la referencia de la unión.

El programa marcará las uniones cuya referencia coincida con el texto introducido rodeándolas con un recuadro de color magenta en la vista del modelo.

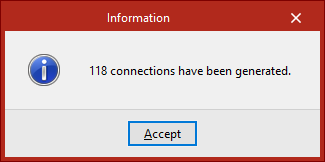

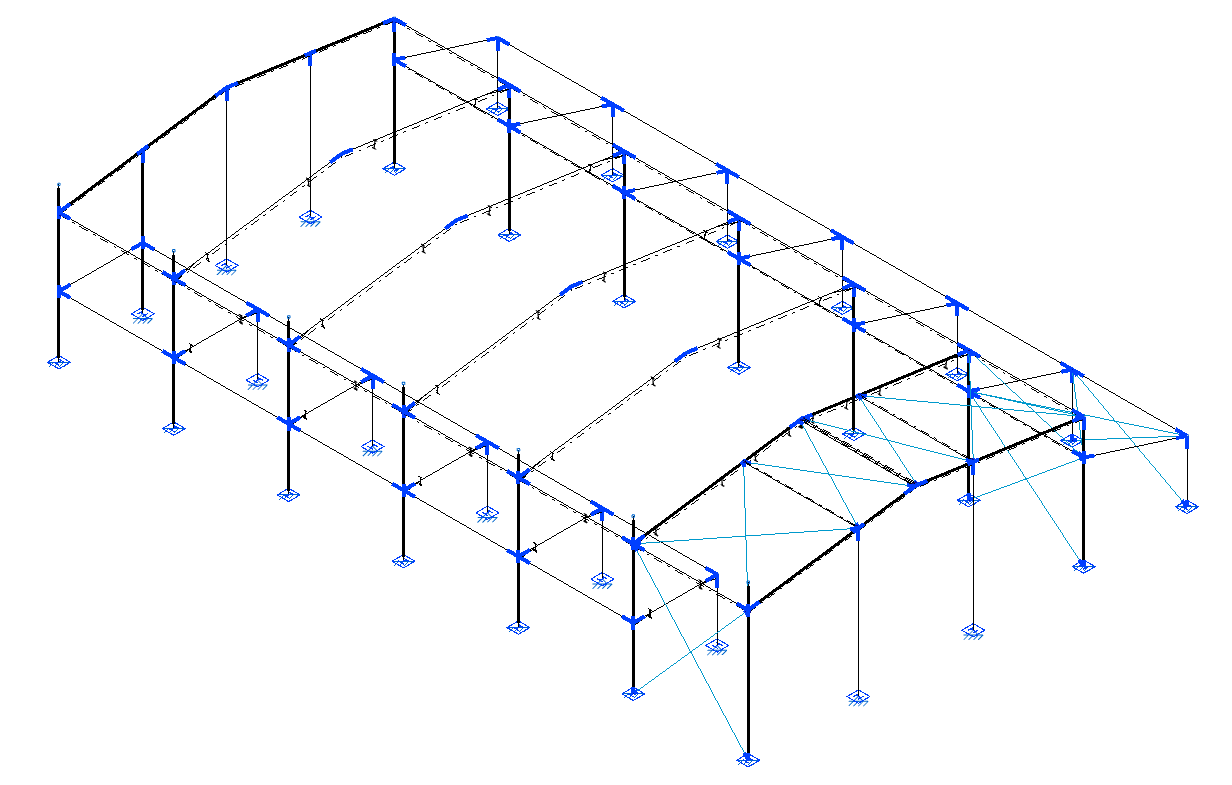

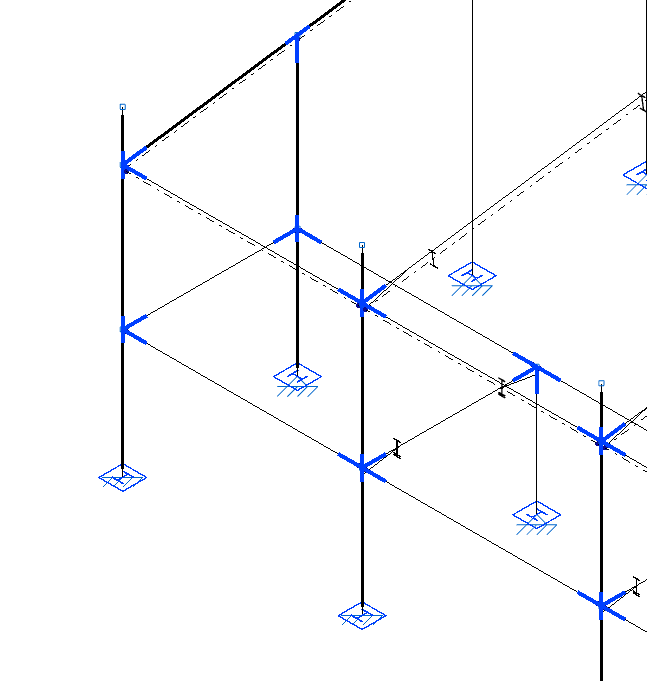

Tras pulsar en "Aceptar", en el visor del modelo aparecen en color azul todos los nudos en los que se ha detectado y generado una unión.

Revisión individual de los valores de rigidez rotacional asignados

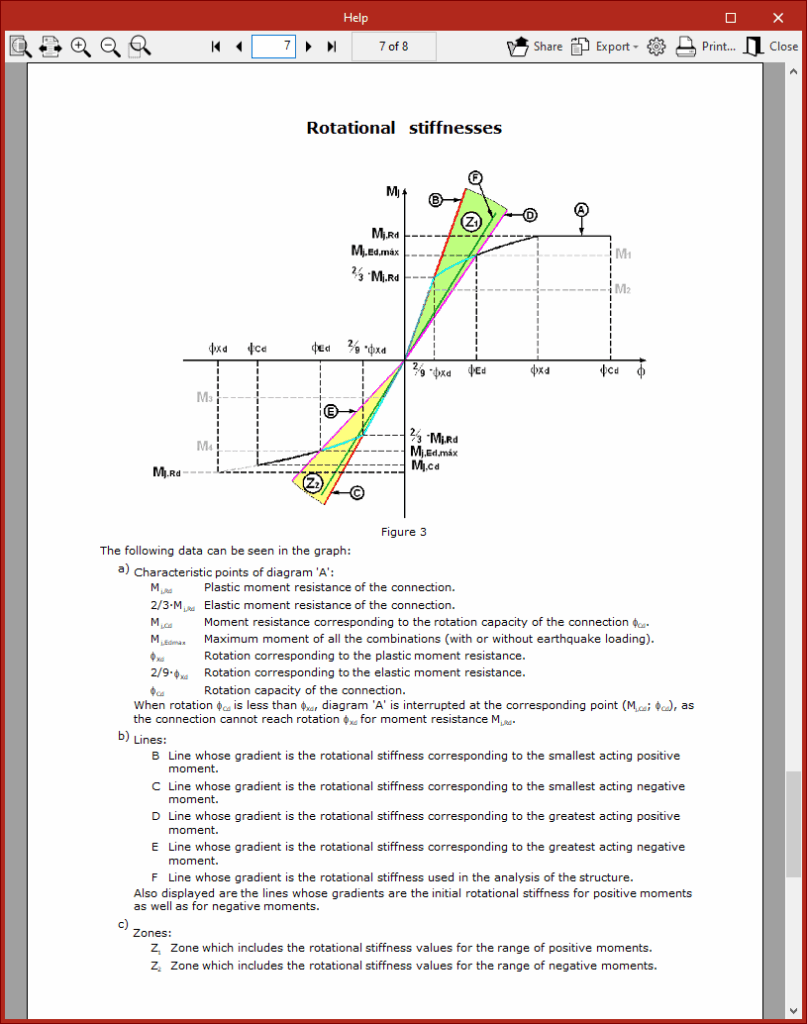

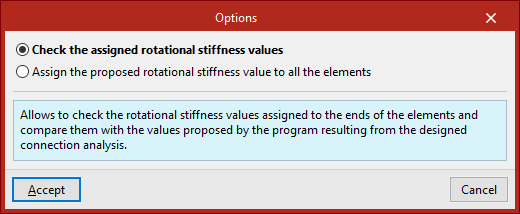

La primera opción de la ventana "Opciones", "Revisar los valores de rigidez rotacional asignados", permite revisar los valores de rigidez rotacional asignados a los extremos de las piezas en cada grupo de uniones y compararlos con los valores propuestos por el programa resultantes del análisis de las uniones dimensionadas.

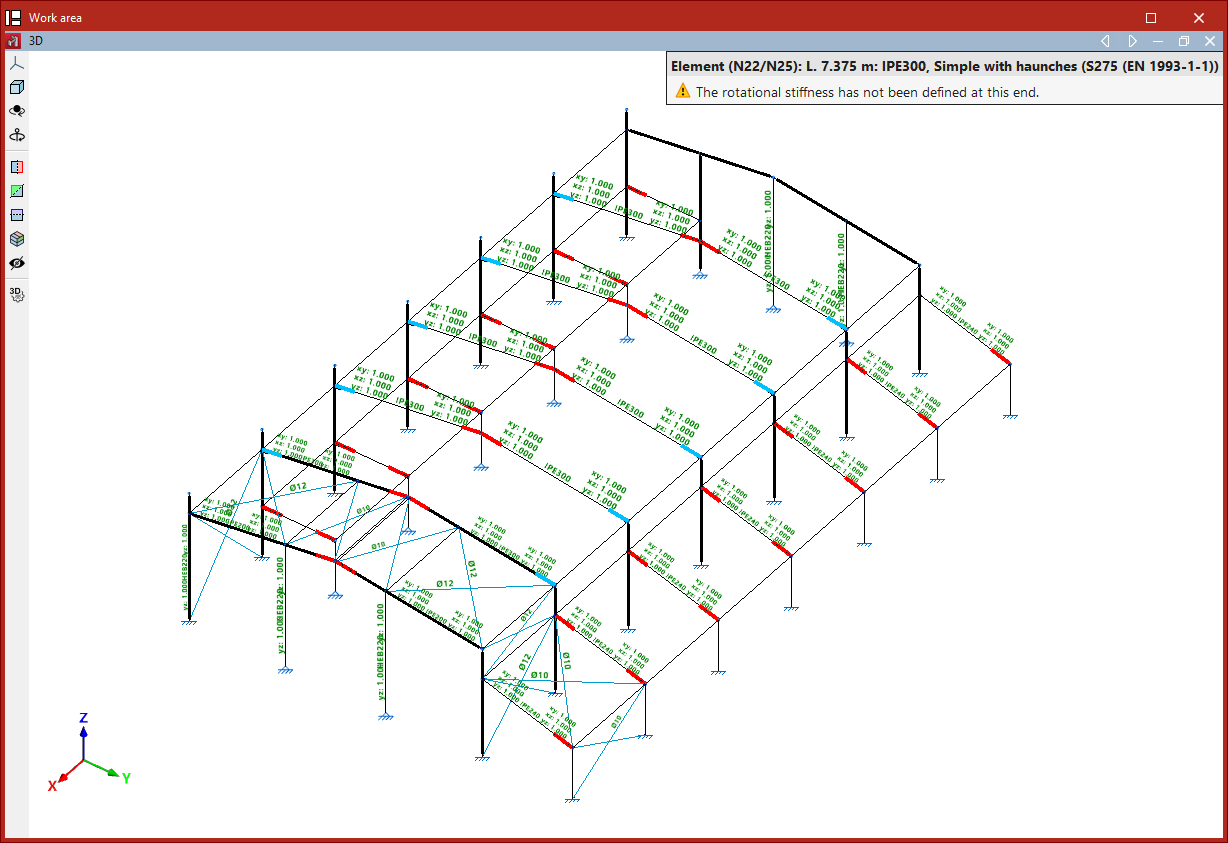

Al activar esta opción y "Aceptar", se muestran en color rojo los extremos de piezas que tienen una rigidez asignada muy diferente a la resultante del cálculo de la unión.

Posicionando el cursor sobre un extremo de pieza con la unión calculada, el programa muestra una etiqueta con los mensajes asociados a dicho extremo y resalta todos los extremos de pieza que forman parte del mismo tipo de unión y que tienen asignada la misma rigidez rotacional.

Se mostrará el aviso "No se ha definido la rigidez rotacional en este extremo” si no se ha hecho aún.

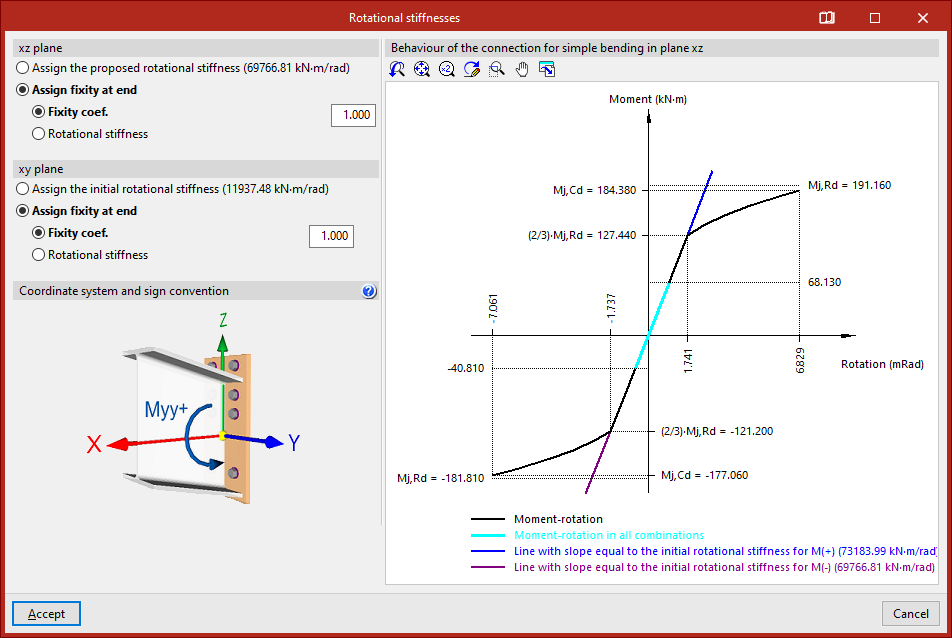

Seleccionando con el botón izquierdo el extremo de pieza deseado se abre la ventana "Rigideces rotacionales".

Asignación automática a todas las piezas de los valores propuestos de rigidez rotacional

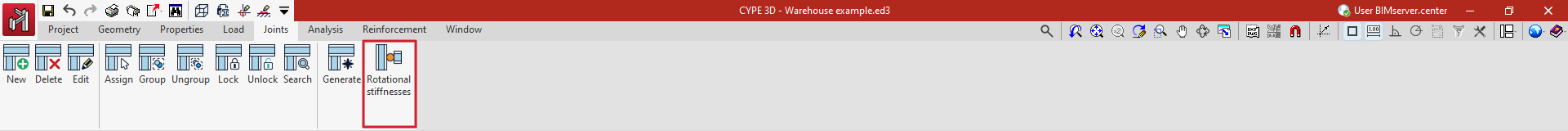

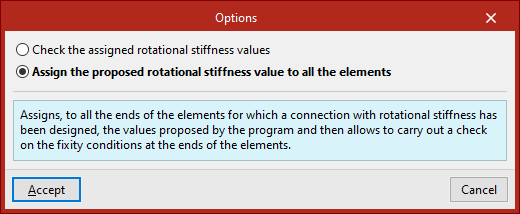

Es posible realizar la operación de asignación de valores de rigidez rotacional en todas las piezas de la estructura forma automática. Para ello, en la ventana "Opciones” que aparece al pulsar sobre la opción “Rigideces rotacionales”, se debe marcar la segunda opción, “Asignar a todas las piezas el valor propuesto de rigidez rotacional”.

De esta forma, el programa asigna los valores propuestos por el programa en todos los extremos de las piezas para los que se ha calculado una unión con rigidez rotacional.

Tras “Aceptar”, pulsando con el botón izquierdo sobre los extremos de pieza se puede realizar la revisión de las condiciones de empotramiento y de las rigideces rotacionales de la misma manera que la indicada anteriormente.

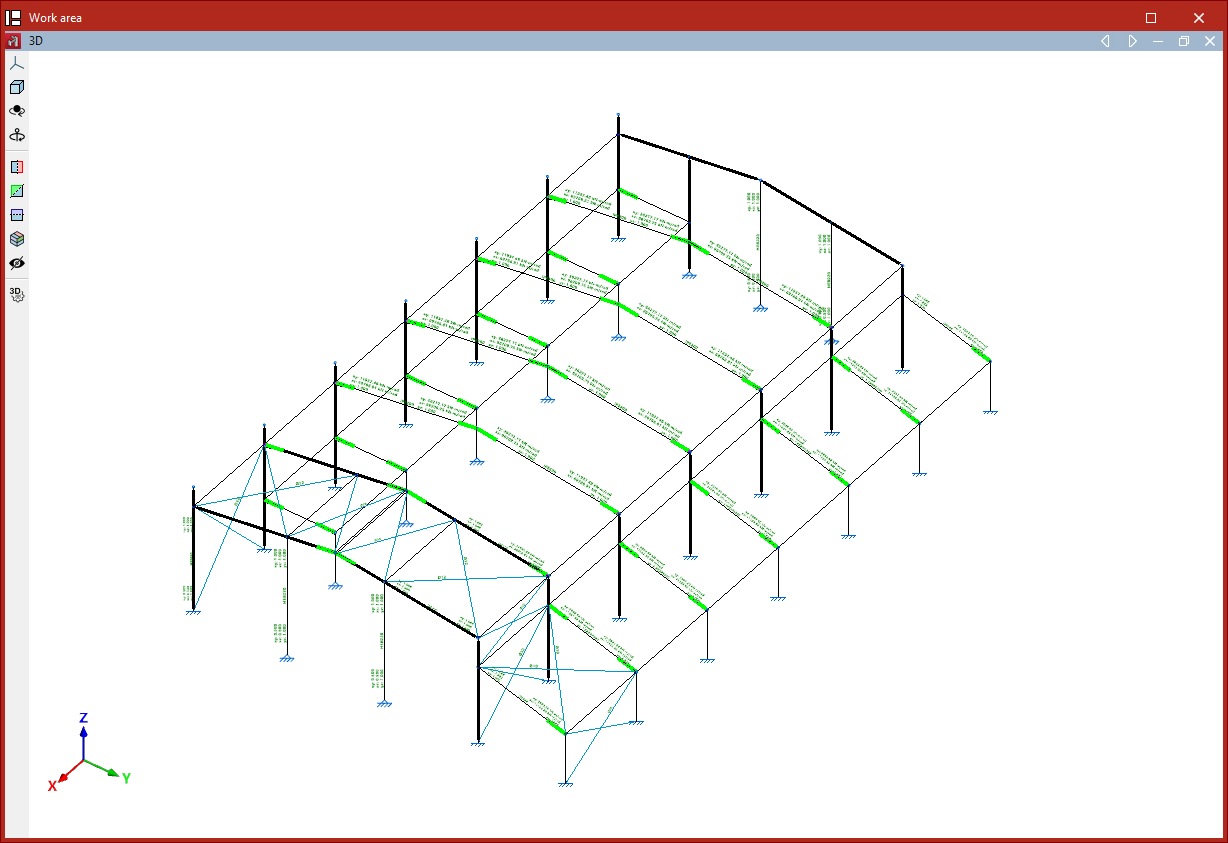

De igual forma, se muestran en color verde los extremos de pieza cuyas rigideces rotacionales se ajustan a las propuestas por el programa.

Consideraciones generales

Es conveniente realizar de nuevo el cálculo de la estructura tras la revisión de las rigideces rotacionales, ya que su modificación puede influir en el comportamiento de la misma, especialmente en el valor del giro entre las piezas que llegan a una unión. Esto puede efectuarse desde la pestaña “Cálculo”, seleccionando la opción “Calcular” del bloque “Tensión / Deformación”.

Tras realizar el cálculo, el programa puede informar de que “Hay piezas a las que se ha asignado un valor inadecuado de rigidez rotacional”. En este caso, puede interesar repetir el proceso de revisión de rigideces rotacionales hasta llegar a asignar unos valores lo suficientemente precisos para que no aparezcan mensajes de advertencia en los sucesivos cálculos.

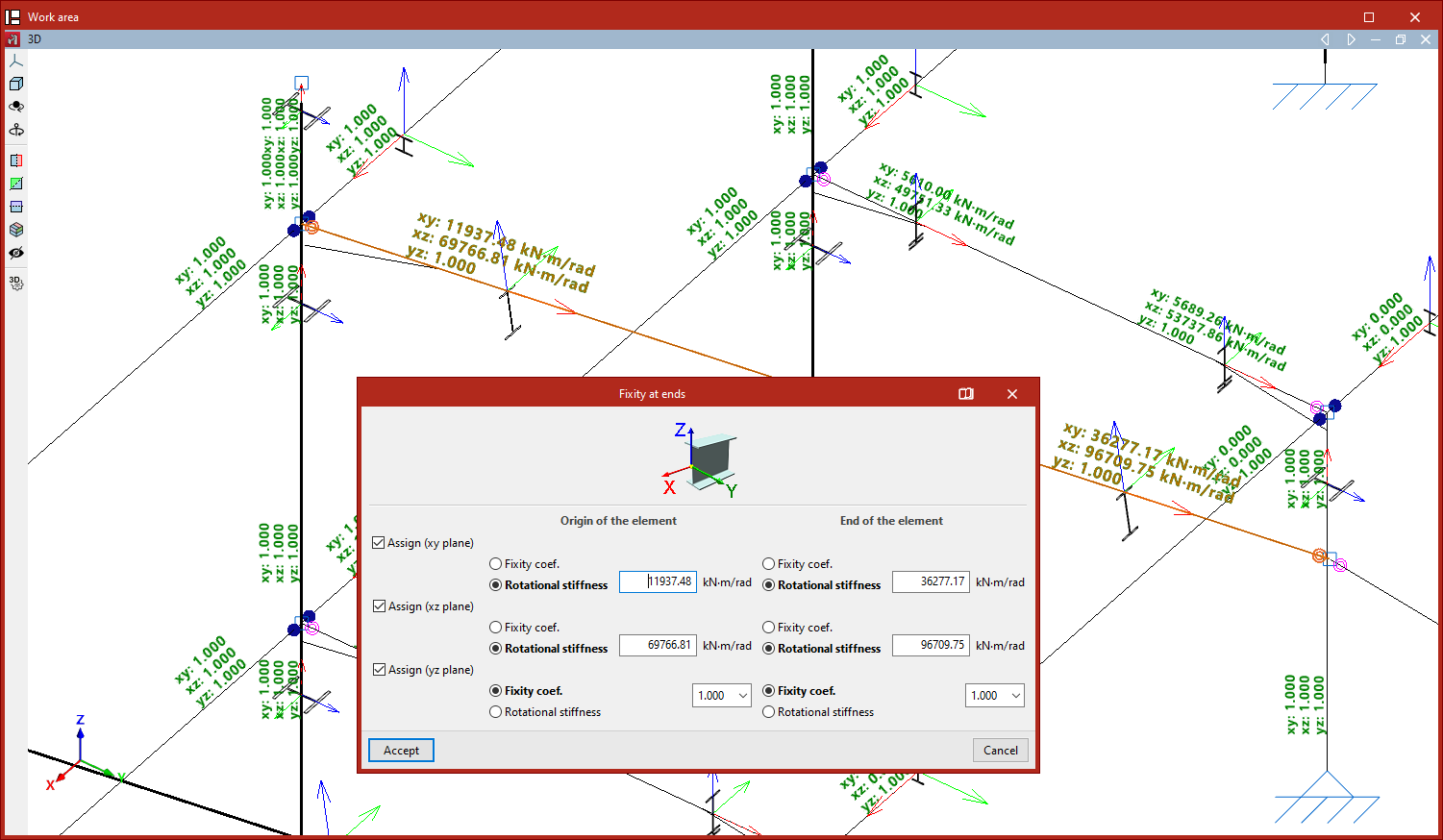

Por último, es conveniente indicar que desde la pestaña “Propiedades”, utilizando la opción “Empotramiento” del bloque “Barras”, tras seleccionar las piezas con el botón izquierdo y confirmar con el botón derecho, se puede consultar el valor de rigidez rotacional impuesto en los extremos de las piezas tras las operaciones anteriores.

Selección del método de cálculo de la rigidez rotacional

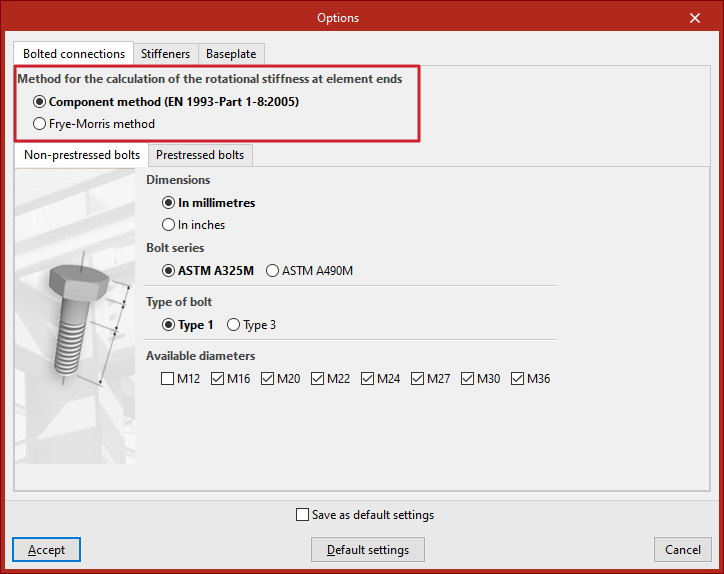

En la pestaña “Obra”, dentro de “Datos generales”, pulsando sobre “Uniones” y después en “Opciones”, el programa permite elegir el “Método para el cálculo de la rigidez rotacional en extremos de pieza” entre el “Método de las componentes” y el “Método de Frye-Morris”.

Esta opción sólo está disponible para algunas normativas determinadas.
