Introducción

CYPE Architecture es una herramienta BIM para el modelado arquitectónico de edificios.

Su diseño ha tenido en cuenta dos fases fundamentales en el desarrollo de un proyecto de forma digital: la fase de diseño arquitectónico y la fase de modelado 3D/BIM. Así, el objetivo ha sido adoptar herramientas tanto del modelado tradicional (superficies, aristas, intersecciones, extrusiones, curvas, etc.) como del nuevo modelado BIM (muros, forjados, cubiertas, pilares, etc.), que combinadas permiten al usuario pasar del boceto a la arquitectura de forma sencilla.

Entorno de trabajo

El entorno de trabajo de CYPE Architecture sigue el estilo de varias herramientas de modelado de CYPE y cuenta con un sistema de ventanas acoplables que pueden personalizarse para adaptar el espacio de trabajo a las necesidades del proyecto.

En la parte superior izquierda de la pantalla hay tres pestañas diferenciadas: "Boceto", "Arquitectura" y "Mobiliario".

El área de modelado se encuentra en la parte derecha de la pantalla de inicio y sirve para introducir, editar y visualizar en 3D todos los elementos del proyecto.

La barra de herramientas principal contiene diferentes funcionalidades, dependiendo de la pestaña seleccionada.

En la parte izquierda se sitúan las principales herramientas para definir las vistas del proyecto, así como para gestionar la visibilidad de los elementos leídos y de los elementos propios.

Trabajando con las pestañas Boceto, Arquitectura y Mobiliario

El programa CYPE Architecture tiene una primera división en 3 grandes grupos: "Boceto", "Arquitectura" y "Mobiliario".
CYPE Architecture ha sido desarrollado en base a la dualidad boceto-arquitectura, lo que permite la concepción inicial del edificio a través de la función de "Boceto". Después, se le confiere entidad arquitectónica mediante los elementos constructivos en la pestaña de "Arquitectura". Por último, CYPE Architecture ofrece la posibilidad de amueblar el edificio utilizando la pestaña de "Mobiliario".

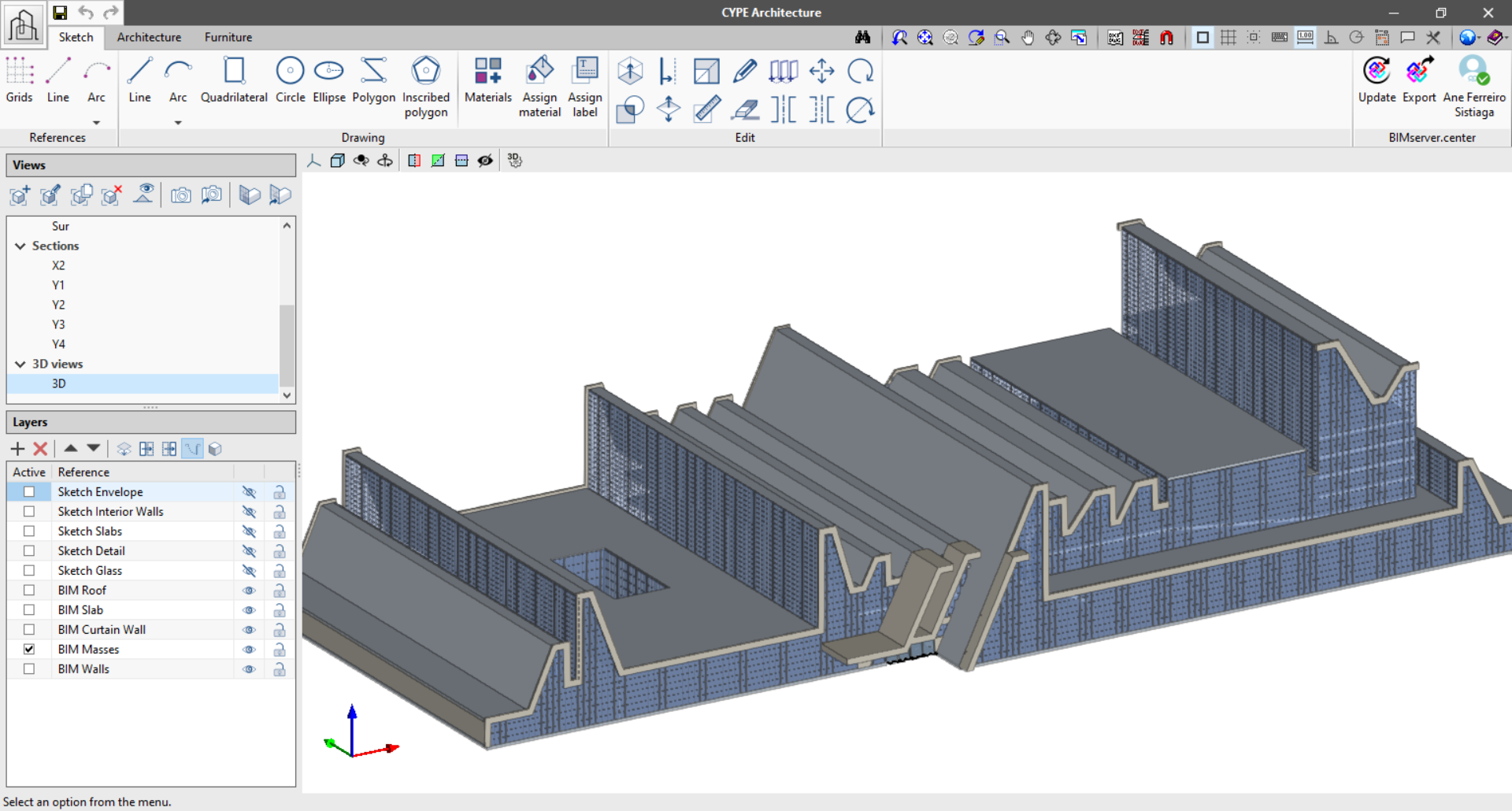

  • Boceto
    Dentro de esta pestaña se encuentran incorporadas diversas características y herramientas propias de programas de modelado tradicional. Se incluyen, entre otras, opciones para líneas, arcos, cuadriláteros, círculos, polígonos, extrusión, intersección, desfase o escalado.
    El objetivo de esta pestaña es permitir diseñar libremente la idea del proyecto, abarcando tanto la concepción volumétrica de la forma y usos, como el dibujo de esquemas de distribución en planta.

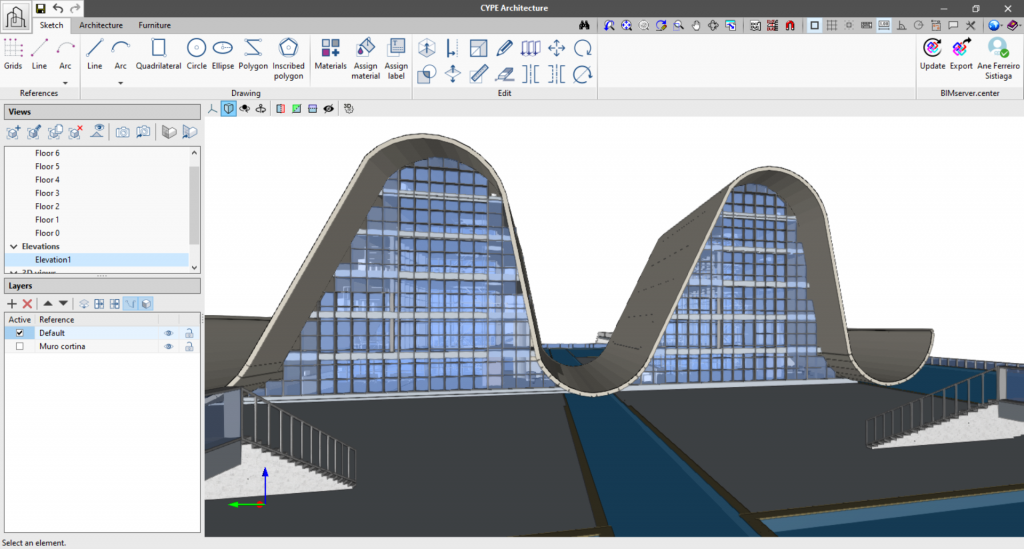

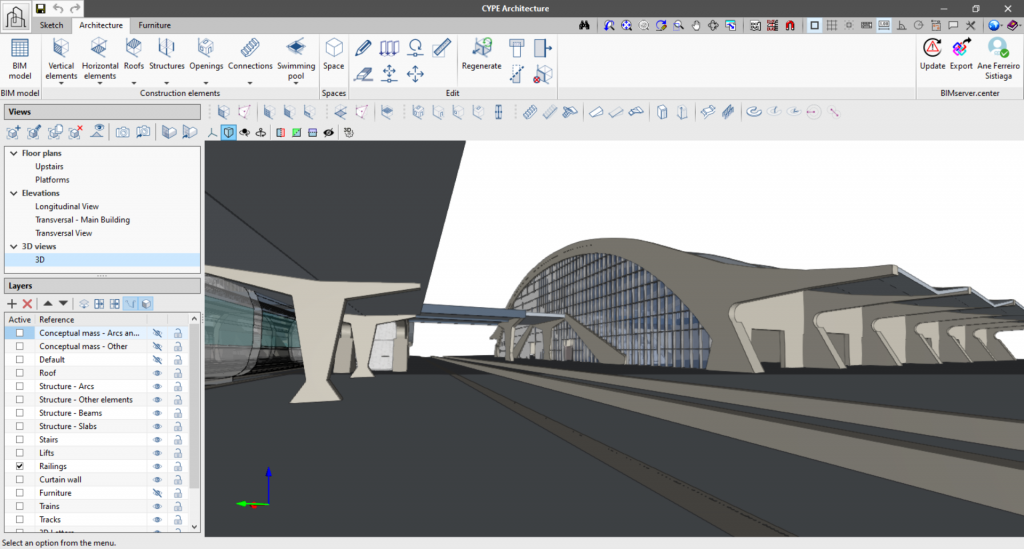

  • Arquitectura
    Esta pestaña incluye características y herramientas propias de programas de modelado BIM como muros, forjados, cubiertas, barandillas, celosías, escaleras o rampas, entre otras opciones.
    Desde esta pestaña se pueden añadir los elementos constructivos utilizando como referencia el boceto creado.
    Alternativamente, también se puede optar por realizar directamente el modelado partiendo de una plantilla CAD.

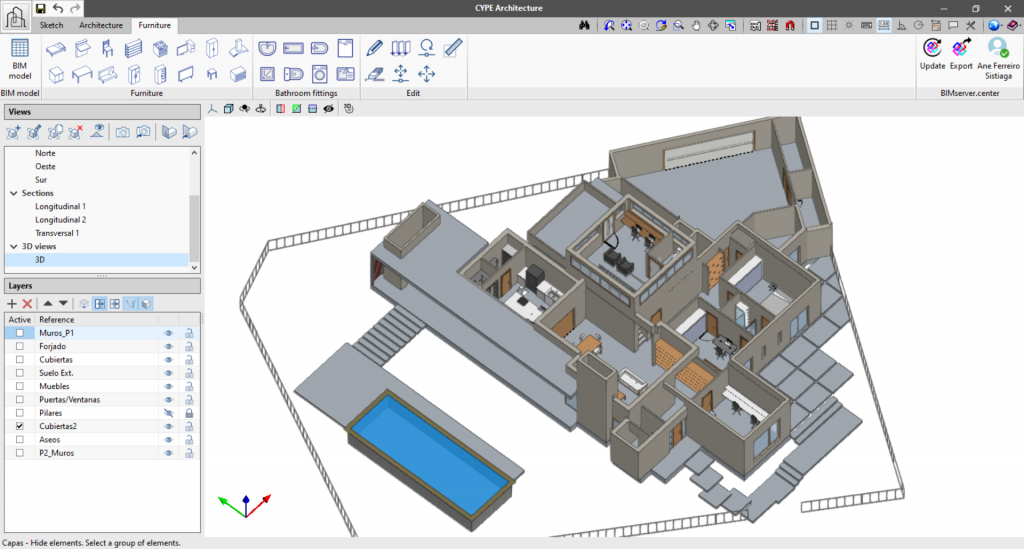

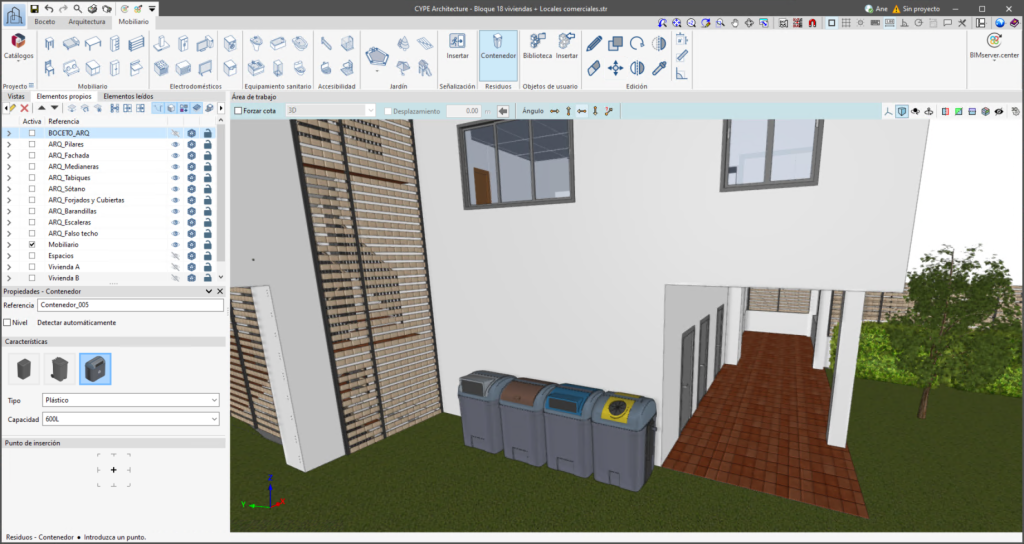

  • Mobiliario
    Dentro de esta pestaña se encuentran diversas alternativas de mobiliario, electrodomésticos, equipamiento sanitario y elementos de jardín que pueden ser incorporados en el modelo BIM.
    En el proceso de diseño arquitectónico resulta fundamental hacer una distribución aproximada del mobiliario que permita a los clientes finales comprenderlo.
    Además, el mobiliario introducido en el modelo BIM puede compartir información con otros programas en el flujo de trabajo Open BIM.

Creación de una nueva obra y vinculación a un proyecto

Al iniciar la aplicación y pulsar sobre “Nuevo”, se ofrece la posibilidad de crear una “Nueva obra”, que se puede integrar a continuación en un proyecto ya existente en BIMserver.center.

También se ofrece la posibilidad de “Crear un nuevo proyecto”. En tal caso, el proyecto creado será visible desde BIMserver.center a partir de ese momento.

Una vez creada la nueva obra se accede a la interfaz, en la que destaca la ventana gráfica que muestra el modelo o los modelos que se han importado.

También existe la opción de comenzar el proyecto sin estar vinculado a la plataforma BIMserver.center. Para ello, simplemente hay que desmarcar la casilla que se encuentra en la parte superior izquierda, "Vincularse a un proyecto de BIMserver.center".

En cualquier momento durante la realización del proyecto, a través del bloque "BIMserver.center" ubicado en la parte superior derecha de todos los programas, se pueden compartir o importar archivos.

Importación de modelos BIM

Al crear una nueva obra y seleccionar un proyecto alojado en la plataforma BIMserver.center desde "Seleccionar proyecto", aparece la ventana de "Importación de modelos BIM", que muestra los ficheros contenidos en dicho proyecto en formato IFC.

La aplicación ofrece la posibilidad de incluir un modelo, o varios, de los ya existentes en ese proyecto. Para ello, se marca la casilla "Importar" y se acepta.

Al acceder a la interfaz, la ventana gráfica mostrará los modelos importados.

Importación de planos DXF, DWG, PDF y JPG

Pulsando la primera herramienta, "Plantillas DXF-DWG", se abrirá una ventana emergente denominada "Gestión de vistas de plantillas" en la cual se pueden gestionar las plantillas e importarlas a la obra en formato DXF, DWG, PDF o JPG, entre otros.

Al pulsar la opción "Añadir" aparecerá otra ventana denominada "Ficheros disponibles". En esta se añade un nuevo fichero desde "Añadir" y se cambia el tipo de formato que se desea que se muestre. Por defecto aparece "Ficheros DXF-DWG". Tras seleccionar el archivo se acepta la ventana. Si el documento consta de varias páginas, es preciso indicar el "Número de página" que se desea importar.

Una vez importadas las plantillas a la obra, se selecciona la herramienta situada a la derecha, "Plantillas DXF-DWG (F4)", para proceder a la selección de vistas. Una vez elegida la vista deseada, se acepta la ventana y esta aparece en la ventana gráfica de la vista actual.

Para poder capturar entidades o elementos del fichero DXF o DWG importado anteriormente, es necesario activar la tercera herramienta, "Capturas a plantillas (F3)". Desde la ventana emergente se puede marcar la casilla "Activar capturas" y/o la casilla "Activar puntos de rastreo", así como las referencias que quedarán activas.

Elementos de referencia: cuadrículas, líneas y arcos

Las herramientas de referencia permiten generar cuadrículas e introducir líneas y arcos. Estas opciones de referencia sirven de apoyo para el desarrollo de modelos y diagramas y se dibujan como líneas discontinuas en el programa. Estas líneas se muestran por defecto en color rosa.

Las cuadrículas y las líneas de referencia facilitan el modelado geométrico estructurado. Durante la fase de diseño pueden utilizarse para dibujar cualquier elemento en las pestañas "Arquitectura" o "Boceto".

Buenas prácticas:
Estas funciones son especialmente útiles para la disposición de pilares o para crear un módulo sobre el que apoyar cualquiera de los elementos de diseño.

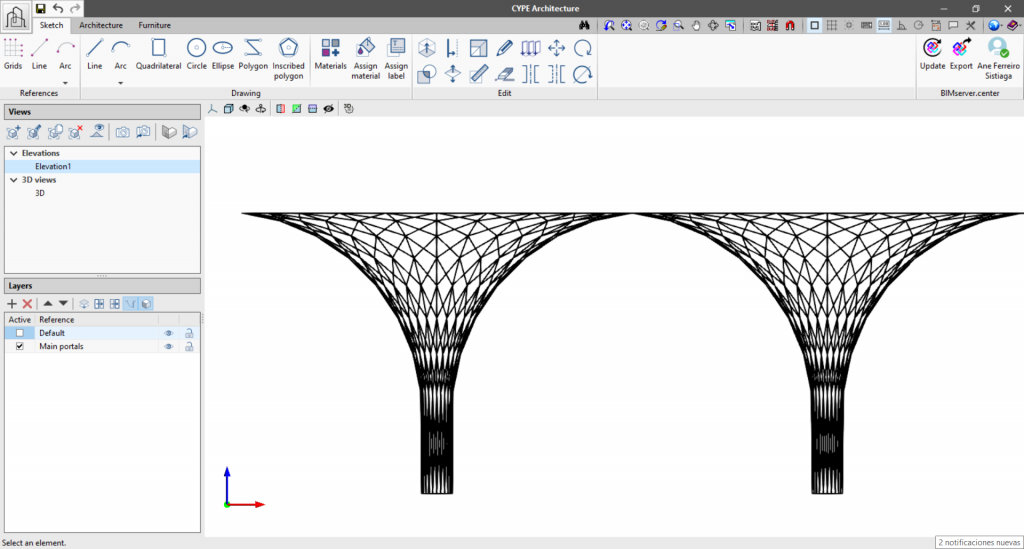

Herramientas para el diseño de bocetos

Las herramientas de CYPE Architecture para crear bocetos garantizan que el programa sea muy flexible y versátil. El modelado iniciado en la pestaña "Boceto" puede transformarse posteriormente en "Elementos constructivos" en la pestaña "Arquitectura".

Cuando se trata de elementos de tipo croquis, la geometría se compone de:

  • Líneas que pueden crearse con distintas herramientas (arcos, círculos, polígonos, etc.).
  • Superficies compuestas por dos caras, que pueden colorearse independientemente, creadas también utilizando diferentes herramientas (arcos, círculos, líneas, polígonos, etc.). Las superficies se generan automáticamente cada vez que se dibuja un conjunto de líneas que forman un polígono cerrado.

Además de una capa general, que contiene toda la información creada con las herramientas de boceto, tanto las líneas como las superficies pueden asociarse a capas de visibilidad independientes. Consulte más información sobre este tema en la sección "Gestión de la visibilidad de los elementos del proyecto".

Las principales herramientas para el diseño de elementos de boceto son:

LíneaIntroducción de líneas generales.
ArcoIntroducción de arcos. La precisión se puede determinar utilizando el campo "Número de segmentos".
CuadriláteroIntroducción de cuadriláteros. Se puede introducir mediante 3 puntos, por diagonal o seleccionando un punto.
CírculoEntrada de círculos. La precisión se puede determinar utilizando el campo "Número de segmentos".
ElipseIntroducción de elipses. La precisión se puede determinar utilizando el campo "Número de segmentos".
Polígono inscritoIntroducción de polígonos inscritos. La precisión se puede determinar utilizando el campo "Número de segmentos".

Además, todos los elementos dibujados con las herramientas anteriores también pueden editarse utilizando las herramientas de "Edición de elementos de boceto".

Agrupación de elementos de boceto

Se puede acceder a estas funcionalidades desde el bloque "Dibujo", en la pestaña "Boceto".

Los grupos de boceto permiten agrupar líneas y superficies, aislándolas del resto de elementos, para facilitar la manipulación de conjuntos de elementos de dibujo (mover, copiar, girar, simetrías, etc.).

Además, los grupos aíslan del resto del dibujo los elementos que contienen, evitando que se solapen entre sí.

Las herramientas de edición de dibujos actuarán sobre los grupos del siguiente modo:

  • "Mover grupo de elementos", "Copiar", "Girar", "Escalar" y "Simetría" actuarán sobre todo el grupo.
  • "Extruir" actuará sobre las superficies, añadiendo los elementos extruidos al grupo.
  • "Invertir", "Editar", "Asignar color" y "Asignar etiqueta" actuarán sobre las superficies, añadiendo las propiedades al grupo.
  • "Desfasar" actuará sobre las superficies, pero no añadirá los nuevos elementos desplazados al grupo.
Nota:
Cada grupo generado es único y el cambio de un elemento de un grupo no afecta a las copias del mismo grupo. Para aprender a crear grupos homólogos, consulte la sección "Creación de objetos a partir de elementos de boceto".

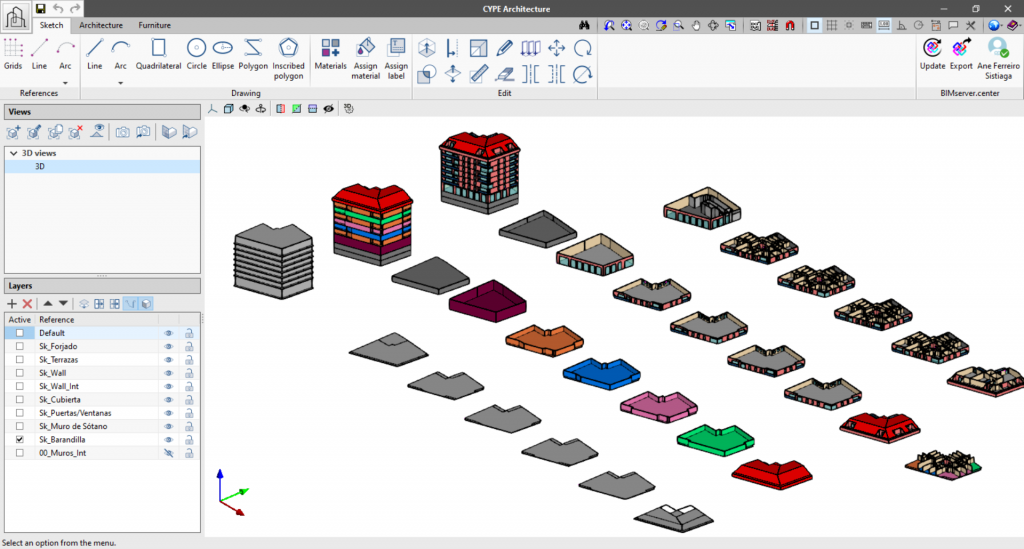

Colores y etiquetas de los elementos de boceto

Las principales herramientas para realizar la asignación de colores y de etiquetas son:

  • Colores

Se gestionan en la biblioteca de colores, específica para colorear elementos creados en la pestaña "Boceto".

A cada elemento de la lista se le asociarán dos colores, referidos a las dos caras de una misma superficie que se pueden colorear en el boceto. Además de introducir los colores, también será posible definir la opacidad de cada uno de ellos.

Existe incluso la posibilidad de guardar el conjunto de colores en una biblioteca de colores en el ordenador.

  • Asignar color

Se colorea cada superficie seleccionada. Funciona tanto seleccionando las superficies una a una como seleccionando varias superficies a la vez.

  • Asignar etiqueta

Se asigna un texto a cada superficie seleccionada. El tamaño y el color de fuente del texto que se mostrará en cada superficie indicando dicho concepto es modificable.

Las superficies creadas con las herramientas de la pestaña "Boceto" pueden colorearse, en sus dos caras, utilizando los colores presentes en la biblioteca de colores previamente creada por el usuario.
Las superficies también se pueden etiquetar, por lo que se puede introducir cualquier concepto que facilite la clasificación de los elementos del modelo.

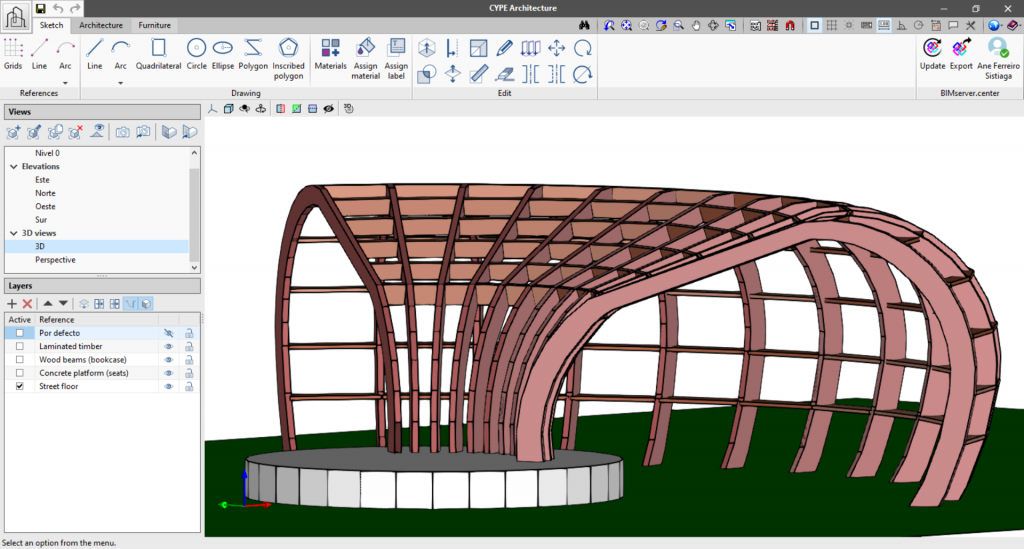

Creación de objetos a partir de elementos de boceto

En la pestaña "Boceto", el programa incluye funciones para crear objetos a partir de elementos de dibujo. A estas funciones se accede desde el bloque "Objetos".

Los objetos de dibujo permiten agrupar líneas, superficies y grupos, aislándolos del resto de los elementos con el fin de facilitar la manipulación de conjuntos de elementos de dibujo ("Mover grupo de elementos", "Copiar", "Girar", "Simetría", etc.). Además, los objetos aíslan a los elementos que contienen del resto del dibujo, evitando que se solapen entre sí.

Cuando se crea un objeto este se añade a una biblioteca local, a diferencia de los grupos de dibujo, que no disponen de biblioteca. La biblioteca permite exportar e importar objetos para reutilizarlos. Además, los objetos de boceto están relacionados entre sí, por lo que cambiar un objeto afecta a las copias del mismo.

Para modificar un objeto hay que pulsar en "Explotar", hacer los cambios necesarios y, posteriormente, volver a crear el objeto con la misma referencia que el objeto que se desea cambiar. Esto reescribirá el objeto en la biblioteca y, por tanto, todas sus copias.

En el bloque "Objetos" de la pestaña "Boceto" se encuentran las siguientes funcionalidades:

  • Biblioteca: permite importar y exportar objetos y acceder a sus colores.
  • Nuevo: permite crear un nuevo objeto a partir de líneas, superficies y grupos.
  • Insertar: permite la inserción de un objeto de la biblioteca en el proyecto.
  • Explotar: permite descomponer un objeto en líneas, superficies y grupos.
  • Aislar: permite crear un nuevo objeto a partir de un objeto existente que ya no está relacionado con el objeto de origen.
  • Añadir: permite añadir líneas, superficies o grupos a un objeto existente. Los elementos de dibujo se añadirán a todos los objetos copiados.
Nota:
Los objetos interactúan con las herramientas "Mover grupo de elementos", "Copiar", "Borrar", "Girar", "Simetría" y "Escalar", pero no se pueden cambiar las propiedades de la superficie ni extruirlas. Para ello, el objeto debe ser explosionado y recreado.

Edición de elementos de boceto

Las herramientas de edición de elementos de boceto pueden aplicarse a líneas, superficies y grupos de elementos. Estas herramientas se utilizarán al editar elementos previamente dibujados con las herramientas descritas en el bloque "Dibujo".

Las herramientas para la edición de elementos de boceto son:

This image has an empty alt attribute; its file name is editar.pngEditarPermite seleccionar un elemento y editar sus propiedades paramétricas.
This image has an empty alt attribute; its file name is borrar.pngBorrarSu funcionamiento es idéntico al de la tecla "Supr".
CopiarPermite copiar elementos incluyendo las mismas propiedades paramétricas.
Mover grupo de elementosPermite mover los elementos seleccionados desde un punto de referencia.
GirarPermite girar los elementos seleccionados.
Girar alrededor de un eje definido por dos puntosPermite girar alrededor de un eje definido por dos puntos.
Simetría (copiar)Permite realizar la simetría del objeto seleccionado sin eliminarlo.
Simetría (mover)Permite realizar la simetría del objeto seleccionado eliminándolo.
IntersecarAplicada sobre dos superficies, genera una nueva superficie resultado de la intersección.
EscalarPermite cambiar el tamaño de los elementos seleccionados.
ExtruirPermite obtener volúmenes delimitados por superficies de boceto a partir de la extrusión de superficies.
InvertirModifica el color asignado y el sentido de crecimiento.
DesfasarAplicada sobre una superficie, permite obtener un nuevo contorno equidistante, ya sea interior o exterior.

Niveles del proyecto

La herramienta "Niveles" permite crear niveles BIM. Los niveles son especialmente importantes a la hora de modelar elementos constructivos ya que, por defecto, cada nivel debe estar asociado a una cota. Cuando se crea un nivel, el programa también permite crear una vista asociada.

Al introducir elementos constructivos y espacios se establecerá automáticamente una asociación con el nivel correspondiente que se haya introducido. Además de esto, siempre existe la opción de asociar manualmente un nivel cuando se introduzcan dichos elementos.

  • Gestión de niveles: Esta herramienta permite ver los niveles existentes en el proyecto y añadir o borrar cualquier nivel.
  • Crear un nivel a la cota de un punto: Con esta funcionalidad se puede crear un nuevo nivel a una altura específica en el modelo, seleccionándolo directamente desde una vista en perspectiva, en alzado o de sección.
  • Asignar nivel: Permite asignar un nivel distinto del actual a los elementos y espacios del edificio.
  • Copiar de otro nivel: Esta herramienta permite copiar elementos de un nivel de referencia a otro. Una vez copiados los objetos pertenecientes a una categoría determinada, los nuevos elementos creados se asignarán al nivel de destino y habrán adoptado una nueva referencia individual, siempre conservando las características comunes.

Biblioteca de tipologías

Desde "Tipologías" es posible crear una biblioteca de elementos de modelado y espacios del edificio para utilizarlas durante la modelización.

La creación de tipologías facilita la introducción de datos en el modelo BIM y es útil para establecer clasificaciones. La definición de tipologías es especialmente importante para el desarrollo de otros proyectos de construcción, ya sea para generar cálculos térmicos y acústicos, para realizar mediciones del modelo o para otras herramientas de cálculo.

Durante la introducción de los elementos constructivos es posible elegir de la biblioteca de tipologías una tipología previamente creada. También se pueden exportar las tipologías creadas en el proyecto para reutilizarlas en futuros proyectos. El uso adecuado de las tipologías ahorrará tiempo de modelado.

A cada "Tipología" se le puede asignar una referencia y una descripción detallada, además de etiquetas si fuera necesario. También es posible configurar las características específicas de cada un de los elementos constructivos.

Creación de elementos constructivos

Muro

Al crear un muro es posible configurar su categoría: cerramiento exterior, medianera, partición interior y muro de sótano. Además, se puede definir el espesor y asignar a cada cara del muro la textura y el color que se desee.

Forjado

Al generar un forjado es posible configurar su categoría: cubierta, forjado entre pisos, solera y forjado exterior. Además, se puede especificar el espesor y asignar a cada cara y frente la textura y el color que se desee.

Vigas

Al crear una viga es posible especificar su anchura y su canto. También se puede asignar a dicho elemento la textura y el color.

Pilares

Al añadir un pilar se puede configurar su categoría, eligiendo entre rectangular o circular. Además, se pueden indicar sus dimensiones y asignar a dicho elemento la textura y el color.

Falso techo

Al agregar un falso techo se puede configurar su categoría, eligiendo entre continuo o registrable, además de especificar la anchura y la longitud de la placa. También es posible asignar la textura y el color.

Celosías

Al añadir una celosía es posible configurar su categoría, eligiendo si será de lamas horizontales o lamas verticales. También se puede asignar la anchura, el espesor y la separación, tanto a las lamas como a los montantes. Se puede incluso indicar el grado de inclinación deseado. Además, es posible asignar la textura y el color que se desee.

Muro cortina

Al crear un muro cortina es posible configurar su categoría, eligiendo entre exterior o interior. Asimismo, se puede asignar la anchura y la longitud, tanto a los montantes como a los travesaños, así como definir la separación entre travesaños y entre montantes. También es posible asignar la textura y el color al elemento.

Barandilla

Al agregar una barandilla es posible configurar la categoría, eligiendo entre vertical, horizontal o pasamanos. Asimismo, se pueden asignar las dimensiones, tanto al pasamanos como a los montantes. Para incluir un "Entrepaño" se activa la casilla correspondiente. También es posible asignar la textura y el color al elemento.

Nota:
Las tipologías de "Tejas", "Limatesas/Limahoyas" y la "Formación de pendientes", no cuentan con una representación tridimensional en la ventana de edición. Sin embargo, al llevar a cabo la introducción en el modelo BIM, se visualizará en el color asignado. Además, se ha implementado una funcionalidad especial para las tejas que permite mostrar u ocultar su textura mediante un botón.

Creación de huecos

Ventanas

Al crear una "Ventana" es posible configurar su forma, la cantidad de vidrios, el tipo de apertura, las dimensiones del hueco, el número de hojas, y asignar los colores deseados en el marco, la manivela y el cristal. Además, también es posible acceder al catálogo de fabricantes y elegir entre los modelos disponibles. En el apartado "Forma de la ventana" se encuentra la opción "Editor de ventanas", que permite crear la geometría que se desee.

Puertas

Al configurar una "Puerta" es posible elegir su forma, el tipo de apertura, las dimensiones del hueco y del marco, así como las dimensiones del acristalado en caso de tenerlo, y el tipo de manivela. Además, se pueden asignar los colores deseados al marco, la puerta, la manivela y el cristal. En el apartado "Forma de la puerta" se encuentra la opción "Editor de ventanas", que permite crear la geometría que se desee.

Lucernarios

Al añadir un "Lucernario" es posible elegir su forma, tipo de apertura, las dimensiones del hueco y del marco. Además, se pueden asignar los colores deseados al marco, la manivela y el cristal. En el apartado "Forma de la puerta" se encuentra la opción "Editor de ventanas", que permite crear la geometría que se desee.

Superficie acristalada

Al generar un tipo de "Superficie acristalada" se puede ajustar la anchura del marco, si es necesario, y asignar los colores tanto al marco como al cristal.

Editor de carpinterías

CYPE Architecture permite dibujar ventanas, puertas y lucernarios de manera libre. Desde tipologías, al crear una tipología nueva, por ejemplo de ventanas, es posible seleccionar la opción “Editor de ventanas”, dentro del apartado "Forma de ventana".

La edición de carpinterías (ventanas, puertas y lucernarios) se accede al seleccionar la opción "Edición de ventanas" en el menú desplegable y pulsar en el icono del lápiz.

La ventana emergente sigue la misma lógica de dibujo que emplea CYPE Architecture con la dualidad boceto/arquitectura, para aprovechar las ventajas que ofrece el dibujo de boceto a la hora de definir la carpintería. Por lo tanto, la barra de herramientas se divide en dos bloques: "Boceto" y "Carpintería".

Boceto

El bloque "Boceto" se encuentra diferenciado en dos secciones.

Por un lado, se encuentran todas las herramientas necesarias para dibujar el diseño del boceto, como líneas, arcos, círculos, rectángulos, elipses, polígonos y polígonos inscritos. También es posible crear referencias seleccionando las opciones de línea discontinua o de arco discontinuo. Estas herramientas son similares a las que se describen en el apartado "Herramientas para el diseño de bocetos".


Por otro lado, se encuentran todas las herramientas relacionadas con la edición de los elementos de boceto, tales como editar, mover, rotar, desfasar, etc. También es posible agrupar y desagrupar elementos de boceto, crear una biblioteca de colores, asignar colores a cada elemento de boceto y medirlos. Todas estas herramientas de edición son similares a las que se encuentran en la pestaña "Boceto" de CYPE Architecture.

Carpintería

El bloque "Carpintería" permite introducir los elementos propios de cada tipología (puerta, ventana o lucernario), siempre apoyándose en el dibujo del boceto.

Con la función "Huecos" se define el perímetro de la carpintería seleccionando las líneas de boceto dibujadas. El hueco de la carpintería se representa de color rojo en el "Área de trabajo".


Mediante la opción "Hojas" es posible elegir entre diferentes opciones de apertura: fija, practicable, corredera, oscilobatiente y plegable. Una vez seleccionado el tipo de apertura, se asignan las hojas seleccionando las líneas de boceto, asegurándose de seleccionar contornos cerrados. Las hojas asignadas se representan en color azul en el modelo.

Una vez asignados los huecos y las hojas, se continúa con la opción "Asignar elementos", con la que se puede definir la función de cada superficie de boceto, como marco del hueco, marco de la hoja, vidrio, superficie opaca, caja de persianas, alféizar y elemento decorativo.

También es posible introducir accesorios desde "Accesorio", como manillas de ventanas o pomos de puertas.

Cada elemento asignado tiene asociado un color o una textura. Desde la opción "Acabados" es posible acceder a la biblioteca del proyecto para crear o editar nuevos acabados.

Todos estos elementos asignados se pueden borrar, duplicar, editar y mover desde la opción "Editar". Estas herramientas no deben confundirse con las herramientas de edición del bloque "Boceto", ya que las herramientas del bloque "Boceto" no editan los elementos del bloque "Carpintería" y viceversa.

Nota:
Desde la barra de herramientas de la sección "Hojas" es posible controlar la visibilidad de los elementos de los huecos y las hojas mediante el botón "Mostrar/Ocultar hojas y huecos", así como controlar los elementos asignados (marco, vidrio, etc.) mediante "Mostrar/Ocultar carpintería".

Creación de conexiones

Tramo de escalera

Al crear un tramo de escalera es posible elegir entre in situ, monolítica, flotante y prefabricada. Además, se pueden definir las dimensiones de la huella y de la contrahuella, así como otras dimensiones específicas para cada categoría. También se puede asignar a cada elemento de la escalera una textura y un color.

Tramo de rampa

Al añadir un tramo de rampa es posible elegir entre in situ y monolítica. Además, se pueden definir las dimensiones de anchura, longitud y altura, así como otras dimensiones específicas para cada categoría. También se puede asignar a cada elemento de la rampa una textura y un color.

Barandilla

Al añadir una barandilla es posible configurar la categoría, eligiendo entre vertical, horizontal o pasamanos. Además se puede asignar la anchura, el espesor y la separación tanto a las lamas como a los montantes. También es posible indicar el grado de inclinación deseado, así como asignar una textura y un color al elemento.

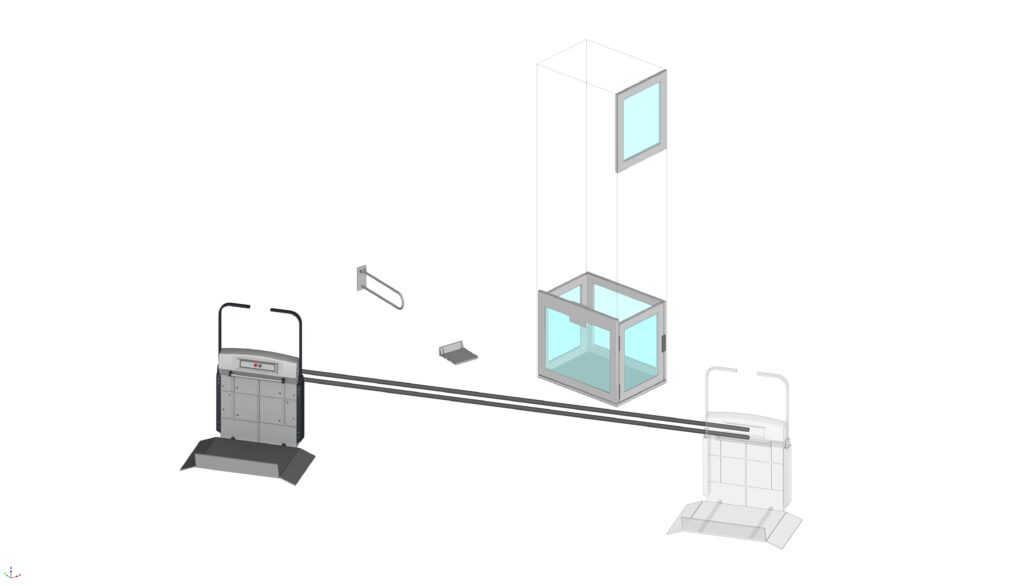

Ascensor

Al crear un ascensor se pueden definir tanto las dimensiones de la cabina como las dimensiones de las puertas. También es posible escoger la apertura, entre central o lateral, y si su embarque es frontal o a ambos lados.

Nota:
Las tipologías de "Tramo curvos de rampa", "Tramos de escalera de caracol" y las "Mesetas", no cuentan con una representación tridimensional en la ventana de edición. Sin embargo, al llevar a cabo la introducción en el modelo BIM, se visualizarán en el color asignado.

Creación de espacios


Se pueden crear varias tipologías de espacios. Es posible elegir la categoría entre interior o exterior. También se puede asignar un color a cada tipo creado para distinguir visualmente cada uno de ellos.

Etiquetas

Las etiquetas posibilitan la clasificación de elementos constructivos y espacios, y resultan especialmente útiles en el desarrollo de proyectos de otras disciplinas.

Las etiquetas permiten asociar características específicas de los elementos y asociar parámetros normativos, así como establecer otro tipo de clasificaciones como, por ejemplo, la de "Muros a demoler" en proyectos de rehabilitación.

El programa también permite exportar e importar localmente conjuntos de etiquetas para poder utilizarlos en otros proyectos de CYPE Architecture.

Datos del modelo BIM

CYPE Architecture, al ser una herramienta de modelado BIM, almacena todos los datos de los diferentes elementos constructivos, espacios y objetos creados en tablas de datos.

Estas tablas pueden consultarse a través del botón "Modelo BIM", situado en la esquina inferior derecha del bloque homónimo.

Las tablas están organizadas por categorías, que se agrupan en cuatro conjuntos principales: "Elementos constructivos", "Huecos", "Conexiones" y "Espacios".

Modelado de los elementos constructivos

La pestaña "Arquitectura" incluye todas las herramientas para llevar a cabo la introducción y edición de los elementos constructivos que conforman el modelo BIM arquitectónico.

Una vez se ha creado el boceto de dibujo utilizando cuadrículas, líneas o superficies, se procede a introducir los elementos constructivos, tomando como referencia los elementos del boceto. Es importante mencionar que no es necesario incorporar elementos de boceto para la creación de los elementos constructivos.

Elementos verticales

El programa proporciona la opción de introducir elementos verticales como muros, muros cortina, celosías, barandillas y pilares.

Tras activar una de estas opciones se despliega un menú flotante que permite definir las características del elemento constructivo que se desea crear.

En este menú es posible gestionar diversas características, como escribir la referencia, activar o desactivar la detección automática de nivel, seleccionar el modo de introducción específico para cada elemento, establecer la altura, o ajustar o establecer el punto de inserción, según corresponda al elemento en cuestión.

Cada uno de los elementos constructivos tiene diferentes modos de introducción:

  • Muro: se puede introducir por polilínea, por puntos o por superficie de boceto.
  • Muro cortina: se puede introducir por segmento y altura, por puntos o por superficie de boceto.
  • Celosía: se puede introducir por segmento y altura, por puntos o por superficie de boceto.
  • Barandilla: se puede introducir por puntos o por línea de boceto.
  • Pilar: se puede introducir por puntos o por línea de boceto.

Elementos horizontales

El programa proporciona la opción de introducir elementos horizontales como forjados, falsos techos, formación de pendientes, tejas y vigas.

Tras activar una de estas opciones se despliega un menú flotante que permite definir las características del elemento constructivo que se desea crear.

En este menú es posible gestionar diversas características, como escribir la referencia, activar o desactivar la detección automática del nivel, seleccionar el modo de introducción que es específico para cada elemento y ajustar, según corresponda al elemento en cuestión.

Cada uno de los elementos constructivos tiene diferentes modos de introducción:

  • Forjado: se puede introducir por puntos o por superficie de boceto.
  • Falso techo: se puede introducir por puntos, por superficie de boceto o por contornos en planta.
  • Formación de pendientes: únicamente se puede introducir por puntos de referencia. También es posible ajustar el desnivel y la altura de sumidero.
  • Viga: se puede introducir usando dos puntos y por líneas de boceto.
  • Tejas: este apartado ofrece dos opciones, "Tejas" y "Elemento singular de cubierta". Las tejas se pueden introducir por puntos o por superficie de área.
Nota:
Para visualizar las tejas en el área de trabajo es necesario habilitar la opción de "Mostrar/Ocultar tejas", situada en la sección "Elementos propios".

Huecos

El programa permite introducir huecos con las opciones "Hueco", "Puerta", "Ventana", "Lucernario", "Superficie acristalada", "Posicionar", "Actualizar huecos" y "Cambiar sentido de apertura".

Tras activar una de estas opciones se despliega un menú flotante que permite definir las características del elemento constructivo que se desea crear.

En este menú es posible gestionar diversas características, como escribir la referencia, activar o desactivar la detección automática de nivel, seleccionar el modo de introducción específico para cada elemento, y ajustar y establecer el punto de inserción, según corresponda al elemento en cuestión.

Cada uno de los elementos constructivos dispone de diferentes modos de introducción:

  • Hueco: se puede introducir por geometría o por puntos.
  • Puerta: únicamente se puede introducir por puntos de referencia.
  • Ventana: únicamente se puede introducir por puntos de referencia.
  • Lucernario: únicamente se puede introducir por puntos de referencia.
  • Superficie acristalada: se puede introducir por puntos o por superficie.
  • Posicionar, Actualizar huecos o Cambiar sentido de apertura: a diferencia del resto de opciones, con estas no aparece un menú emergente. En este caso se deberá seleccionar el elemento que se desee modificar.

Conexiones

El programa permite introducir conexiones mediante las siguientes opciones: "Tramo de escalera", "Tramo de rampa", "Tramo curvo de rampa", "Ascensor", "Meseta" y "Barandilla".

Tras activar una de estas opciones se despliega un menú flotante que permite definir las características del elemento constructivo que se desea crear.

En este menú es posible gestionar diversas características, como escribir la referencia, activar o desactivar la detección automática de nivel y ajustar, según corresponda al elemento en cuestión.

Cada uno de los elementos constructivos tiene diferentes opciones:

  • Tramo de escalera: permite crear tramos de escalera, tramos de escalera definidos por tres puntos, núcleos de escaleras y tramos de escalera de caracol.
  • Tramo de rampa: permite crear tramos de rampa, tramos de rampa definidos por tres puntos y núcleos de rampas.
  • Tramo curvo de rampa: permite crear tramos curvos de rampa dados altura y anchura, tramos curvos de rampa dados centro y dos puntos, así como extender el radio y desplazar el centro.
  • Ascensor: permite introducir ascensores por puntos de referencia y definidos por tres puntos.
  • Meseta: permite introducir mesetas de escaleras o de rampas por geometría, por puntos o por superficie.
  • Barandilla: permite introducir las barandillas por puntos de referencia.
Buenas prácticas:
La opción "Cargar la tipología de los elementos arquitectónicos" permite utilizar tipologías creadas previamente. Al utilizar esta opción, cualquier modificación efectuada en el elemento constructivo se reflejará en todos los elementos introducidos con la misma tipología.

Por lo tanto, se recomienda crear todas las tipologías necesarias para el modelo BIM antes de proceder a la introducción de elementos constructivos. De esta manera se podrá aprovechar al máximo la funcionalidad de las tipologías y asegurar la coherencia en el proyecto de construcción.
Más información:
Puede encontrar ejemplos detallados sobre el funcionamiento de cada una de las operaciones en los vídeos de la Guía de inicio rápido de CYPE Architecture.

Ajuste y edición de elementos constructivos

Dentro de la pestaña "Arquitectura", en el bloque "Elementos constructivos", se encuentran las herramientas para editar la geometría, reajustar y cambiar el punto de inserción del elemento constructivo seleccionado en el área de trabajo.

Dividir muro o forjado

La herramienta "Dividir muro o forjado" presenta dos opciones: "Dividir muro o forjado" y "Dividir muro por un punto".

Con "Dividir muro por un punto" es posible dividir un muro a través de un único punto en vistas en planta y vista 3D.

Editar geometría

La herramienta "Editar geometría" permite editar la forma de los elementos constructivos desde sus aristas.

Al editar la geometría de un elemento constructivo es posible seleccionar sus vértices o aristas. Simplemente se coloca el cursor sobre un vértice, y para seleccionar alguna de sus aristas, se hace clic en la tecla "Tab". En caso de optar por la edición de una de sus aristas, el programa permite ajustar la longitud de los elementos al estirarlas.

Ajuste de elementos verticales y horizontales

Desde "Ajustar elementos verticales" y "Ajustar elementos horizontales", en el apartado "Elementos constructivos", es posible cambiar el ajuste (a la derecha, a la izquierda o centrado) de uno o varios elementos horizontales o verticales respecto a su línea de introducción.

Para cambiar el ajuste de uno o varios elementos, seleccione el nuevo ajuste que desea utilizar y, a continuación, seleccione los elementos que desea ajustar.

Estas herramientas funcionan con los elementos que admiten el ajuste en su introducción: muros, muros cortina, celosías, barandillas y forjados.

Definir punto de inserción

Desde "Definir punto de inserción" es posible asignar otro punto de inserción al elemento constructivo ya introducido de la manera más sencilla posible.

Para cambiar el punto de inserción de uno o varios elementos, se debe seleccionar el nuevo punto de inserción que se desee utilizar y, a continuación, seleccionar los elementos que se quieran redefinir con respecto al punto de inserción.

Esta herramienta funciona con los elementos que admiten un punto de inserción en su introducción, como pilares y vigas.

Introducción y ajuste de espacios

Los espacios son elementos que se utilizan para identificar volúmenes, tanto interiores como exteriores, en el proyecto.

La definición de espacios es especialmente importante para el desarrollo de los proyectos de las demás disciplinas, ya sea para generar un modelo analítico para el cálculo térmico y acústico, para realizar mediciones del modelo, o para otras herramientas de cálculo.

Las características básicas de los espacios son: "Referencia", "Nivel", "Categoría", "Color", "Tipo", "Altura" y "Altura del texto".

Si se dispone de un espacio con forma de sección trapezoidal, se debe utilizar la herramienta "Ajustar espacio" para recortar automáticamente el espacio siguiendo los planos inclinados que definen la cubierta o los posibles muros inclinados.

Más información:
En este vídeo de la Guía de inicio rápido de CYPE Architecture puede conocer más detalladamente la función "Ajustar espacio".

El programa permite generar listados de la tabla de espacios, la cual puede mostrarse en pantalla seleccionando la herramienta "Listados" de la barra superior del programa.

Los listados pueden formar parte de la memoria descriptiva del proyecto y se exportan al proyecto BIM para que CYPE Memorias CTE pueda importarlos. Incluso las tablas de espacios pueden exportarse a Open BIM Layout, de modo que puedan insertarse en los tableros del proyecto. Cualquier cambio que se produzca en la tabla de espacios debido a modificaciones realizadas en el modelo de CYPE Architecture se reflejará en Open BIM Layout.

Creación y edición de grupos

El conjunto de herramientas del bloque "Grupos" permite agrupar elementos arquitectónicos fijos y móviles.

Cualquier cambio realizado en un grupo repercutirá también en los grupos del mismo tipo, lo que facilita la modelización del edificio y las correcciones posteriores.

Los grupos son especialmente útiles en edificios con elementos repetitivos, como los de tipo piso u oficina.

Para crear un grupo, se debe seleccionar el botón "Nuevo grupo", lo que dará lugar a la aparición de una pestaña donde se debe asignar una referencia al grupo. A continuación, se deben seleccionar los elementos del grupo y hacer clic con el botón derecho del ratón para confirmar la selección de los elementos del grupo.

Existen diversas funciones disponibles para la modificación de grupos ya existentes. Es posible generar un nuevo grupo a partir de otro ya existente, añadir elementos a grupos previamente creados, así como la posibilidad de desvincular elementos de un grupo.

Además, dentro de la sección de "Edición de grupos" se presentan una serie de herramientas específicas orientadas a la gestión de grupos, entre las que se encuentran las siguientes: "Explotar grupo", "Editar grupo", "Borrar grupo", "Mover grupo", "Girar grupo" y "Copiar grupo".

Nota:
En la opción "Tabla de grupos de elementos", se genera una tabla dinámica que muestra, en la primera columna, el listado completo de los grupos que han sido creados.
Al seleccionar un grupo en específico, en la segunda columna se presentan los ejemplares vinculados a ese mismo grupo.
En la tercera columna, se muestran los elementos constructivos incluidos en cada uno de los ejemplares.

Biblioteca de colores y texturas

El bloque "Colores" permite crear una biblioteca de colores y texturas que se utilizarán para generar un edificio con una estética determinada, dándole un aspecto más realista.

La biblioteca de texturas contiene diferentes texturas clasificadas por grupos (hormigón, piedra, madera, cerámica, césped, mármol, gres, ladrillo, acero, moqueta y cristal).

Se puede cambiar el factor de escala de las texturas, así como aplicarles el nivel de opacidad deseada.

Además, desde la sección "Elementos propios", pueden mostrarse u ocultarse las texturas durante el modelado.

En caso de exportar el modelo BIM a la plataforma BIMserver.center, el modelo texturizado se podrá visualizar tanto en la plataforma online como en otros programas que se puedan utilizar.

Resolución de encuentros

Al modelar muros y forjados en CYPE Architecture, los encuentros no se resuelven en el mismo momento en que se introducen. Es posteriormente, cuando se ha insertado el modelo del edificio, cuando se pueden resolver estos encuentros, bien automática o manualmente.

Resolución automática

Permite resolver automáticamente todos los encuentros del modelo. Si es la primera vez que se resuelven los encuentros de un proyecto determinado, se debe elegir la opción "Todos". Si ya se han resuelto algunos encuentros anteriormente y no se desea que esos encuentros se pierdan, se debe elegir la opción "Pendientes".

Además, es posible activar o desactivar la resolución entre los tipos de encuentros más frecuentes.

Resolución manual

Las herramientas de resolución manual de encuentros permiten al usuario resolver encuentros que no se han resuelto automáticamente. A continuación se describen cada una de las funciones que se pueden llevar a cabo:

BorrarPermite eliminar un elemento constructivo.
RegenerarPermite recuperar la geometría original del objeto (es decir, deshacer todos los cambios realizados por el resto de herramientas del grupo).
Cortar por planoPermite eliminar la parte de un objeto que quede a un lado del plano seleccionado (a diferencia de "Cortar por cara" el plano de corte puede estar definido por caras de otros objetos).
Cortar por caraPermite eliminar la parte de un objeto que quede a un lado del plano definido por una de sus caras.
RestarPermite eliminar la intersección entre dos elementos. La intersección es eliminada del primer elemento seleccionado.
Prolongar caraPermite seleccionar la cara de un objeto y estirarla hasta algún plano de referencia.

Resolución de seleccionados

Esta herramienta permite resolver encuentros entre muros y entre muros y forjados, seleccionando previamente los elementos de los que se desea resolver el encuentro.

Esta herramienta es de gran utilidad cuando se quiere resolver un encuentro específico.

Introducción de muebles, electrodomésticos y otros elementos

El mobiliario es fundamental para el diseño del edificio y permite a los clientes finales comprender la distribución y función de cada uno de los espacios. Por ello, CYPE Architecture cuenta con 3 tres bibliotecas de mobiliario: la biblioteca de elementos genéricos, la biblioteca de usuario y la biblioteca de fabricantes.

Biblioteca de elementos genéricos

La biblioteca de elementos genéricos se encuentra en la pestaña "Mobiliario", dentro de los bloques "Mobiliario", "Electrodomésticos", "Equipamientos sanitarios" y "Jardín".

Cada bloque dispone de diferentes opciones. A su vez, estas opciones contienen diversos tipos de elementos que pueden personalizarse como se desee, y permiten modificar las dimensiones, el color y la transparencia de los elementos.

Si se activa la casilla "Nivel", es posible elegir el nivel deseado para introducir el elemento. Si se mantiene la casilla desactivada, el nivel se detecta automáticamente. Además, para facilitar la introducción de elementos, es posible elegir el "Punto de inserción".

Desde la barra de herramientas, mediante las flechas de la barra azul ubicada en el área de trabajo, se puede ajustar la posición del mobiliario que se va a introducir.

Mobiliario

En el bloque "Mobiliario" se encuentran las siguientes opciones: taburete, silla, cama, sofá, mesa, armario, encimera, almacenamiento, estantería y mostrador.

Las opciones de estantería, encimera, armario y mostrador son editables, y el programa permite dibujar el elemento centrado, hacia la derecha o hacia la izquierda de la línea de introducción. El resto de las opciones cuentan con diferentes tipos para elegir.
En la imagen de la derecha se muestran algunos de los tipos disponibles.

Electrodomésticos

En el bloque "Electrodomésticos" se encuentran las siguientes opciones: campana extractora, cocina, microondas, frigorífico, ordenador, televisor, lavadora y lavavajillas.
En la imagen de la derecha se muestran algunos de los tipos disponibles.

Equipamiento sanitario

En el bloque "Equipamiento sanitario" se encuentran disponibles las siguientes opciones: lavabo, fregadero, bañera, ducha, bidé e inodoro.
En la imagen de la derecha se muestran algunos de los tipos disponibles.

Jardín

En el bloque "Jardín" se encuentran disponibles las siguientes opciones: piscina, vegetación, sombra, juegos infantiles y deportes (pistas deportivas).
En la imagen de la derecha se muestran algunos de los tipos disponibles.

Biblioteca de mobiliario de usuario

Además de la biblioteca genérica, CYPE Architecture permite importar "Objetos de usuario", haciendo posible la creación de una biblioteca propia.

La biblioteca permite importar objetos en los formatos ".ifc", ".obj" y ".step".

El bloque "Objetos de usuario" se encuentra en la pestaña "Mobiliario" y dispone de dos opciones:

  • Biblioteca
    Desde aquí es posible importar objetos y crear una biblioteca propia que se podrá usar en el proyecto actual o en otros proyectos de CYPE Architecture.
    Además, la biblioteca permite modificar las propiedades del objeto importado (tipo, factor de escala, dibujar las dos caras de las superficies).
  • Insertar
    Mediante esta función se insertan los objetos disponibles en la biblioteca de usuario. A la hora de buscar los objetos para insertarlos, estos quedan ordenados según la clasificación que se haya indicado en la biblioteca.
    Además, mediante la opción "Punto de inserción" es posible seleccionar el punto para introducir el elemento y especificar si dicho punto corresponde a la cara superior o inferior.
Más información:
El mobiliario introducido en el modelo BIM a través de CYPE Architecture permite que se comparta información con otros programas dentro del flujo de trabajo Open BIM, lo que facilita el trabajo y la colaboración entre disciplinas.

Los requisitos de tomas de corriente de los electrodomésticos, por ejemplo, pueden compartirse con CYPELEC Electrical Mechanisms; y los requisitos de puntos de agua fría y desagües de los aparatos sanitarios, con CYPEPLUMBING Sanitary Systems y CYPEPLUMBING Water Systems.

Biblioteca de fabricantes

CYPE Architecture incorpora bibliotecas de productos de diferentes fabricantes, de modo que puedan ser descargadas para utilizarlas en el modelo BIM que genera el programa.

Biblioteca de fabricantes: Pestaña "Arquitectura"

Dentro de la sección "Catálogos" de la pestaña "Arquitectura", se encuentran disponibles los catálogos de "Carpintería" y "Acabados", los cuales pueden descargarse.

Después de la descarga es posible actualizarlos o eliminarlos, según sea necesario, para disponer de los catálogos deseados en cada proyecto.

Una vez descargados estarán disponibles para su utilización en sus correspondientes apartados.

Carpinterías

Los catálogos de fabricantes de carpintería descargados estarán disponibles durante la creación o edición de una ventana.

Para acceder a los catálogos de carpintería se selecciona la sección "Tipologías", y dentro de esta pestaña, se escoge "Ventanas".

Desde la barra de herramientas superior, se puede añadir o editar una ventana. En el panel emergente "Edición", al hacer clic sobre el icono "Catálogos", se abre la ventana "Carpintería". Aquí es posible elegir un modelo de entre los catálogos de fabricantes previamente descargados.

Acabados

Los catálogos de fabricantes de acabados descargados estarán disponibles dentro de la sección "Colores".

Para acceder al catálogo de acabados, dentro de la pestaña "Colores", se selecciona el icono de "Fabricantes" y aparece una ventana llamada "Acabados", en la que es posible escoger un modelo de entre los catálogos de fabricantes previamente descargados.

Los acabados funcionan del mismo modo que las texturas; para visualizarlos en el modelo 3D es importante tener activada la función "Mostrar/ocultar texturas", ubicada en la barra de herramientas de "Elementos propios".

Biblioteca de fabricantes: Pestaña "Mobiliario"

En la pestaña "Mobiliario", dentro de la sección "Catálogos", se encuentran disponibles para su descarga los catálogos de "Mobiliario", "Equipamiento sanitario" y "Electrodomésticos".

Después de la descarga es posible actualizarlos o eliminarlos según sea necesario, para contar con los catálogos deseados en cada proyecto.

Una vez descargados estarán listos para su utilización en sus correspondientes apartados.

Mobiliario

Los catálogos de fabricantes de mobiliario descargados estarán disponibles dentro de cada opción del bloque "Mobiliario".

Para acceder a los diferentes catálogos de acabados, hay que pulsar sobre cualquier opción (taburete, silla, mesa, sofá, etc.) del bloque "Mobiliario".

En la pestaña emergente se selecciona la opción "Fabricante". Al hacer clic en el icono "Catálogos", se abre una ventana llamada "Mobiliario", en la que es posible escoger un modelo de entre los catálogos de fabricantes previamente descargados.

Equipamiento sanitario

Los catálogos de fabricantes de equipamiento sanitario descargados estarán disponibles dentro de cada opción del bloque "Equipamiento sanitario".

Para acceder a los diferentes catálogos de equipamiento sanitario, hay que pulsar sobre cualquier opción (lavabo, fregadero, bañera, etc.) del bloque "Equipamiento sanitario".

En la pestaña emergente, se selecciona la opción "Fabricante". Al hacer clic en el icono "Catálogos", se abrirá una ventana llamada "Equipamiento sanitario", en la que es posible escoger un modelo de entre los catálogos de fabricantes previamente descargados.

Electrodomésticos

Los catálogos de fabricantes de electrodomésticos descargados estarán disponibles dentro de cada opción del bloque "Electrodomésticos".

Para acceder a los diferentes catálogos de electrodomésticos, hay que pulsar sobre cualquier opción (cocina, campana extractora, televisión, etc.) del bloque "Electrodomésticos".

En la pestaña emergente, se selecciona la opción "Fabricante". Al hacer clic en el icono "Catálogos", se abre una ventana llamada "Electrodomésticos", en la que es posible escoger un modelo de entre los catálogos de fabricantes previamente descargados.

Nota:
En los productos de fabricantes con características técnicas se mostrarán todas las especificaciones del modelo seleccionado al hacer clic sobre el icono de información ("i").

Herramientas de edición de elementos constructivos

La pestaña "Arquitectura" incluye un conjunto de herramientas de edición general:

This image has an empty alt attribute; its file name is editar.pngEditarPermite seleccionar un elemento y editar sus propiedades paramétricas.
This image has an empty alt attribute; its file name is borrar.pngBorrarSu funcionamiento es idéntico al de la pulsación de la tecla "Supr".
CopiarPermite copiar elementos incluyendo las mismas propiedades paramétricas.
Mover grupo de elementosPermite la selección múltiple de elementos. Al pulsar con el botón derecho se finalizará la selección.
GirarPermite girar los elementos seleccionados.
Simetría (copiar)Permite realizar la simetría del objeto seleccionado sin eliminarlo.
Simetría (mover)Permite realizar la simetría del objeto seleccionado eliminándolo.
Copiar propiedadesPermite transferir las siguientes propiedades entre elementos: nivel, descripción, categoría, altura, espesor y color.
Buscar por referenciaPermite buscar elementos por referencia.
Editar geometríaPermite editar los vértices de un elemento arquitectónico existente.
Dividir muro o forjadoPermite dividir el muro o forjado seleccionado.

Gestión de la visibilidad de los elementos del proyecto

La visibilidad de los distintos elementos necesarios para modelar el proyecto se puede gestionar a través de tres secciones situadas en la parte derecha de la interfaz principal del programa:

  • Vistas: desde esta opción es posible crear, editar, guardar la escena de inicio y volver a la escena de inicio.
  • Elementos leídos: son los elementos exportados de otras disciplinas.
  • Elementos propios: son los elementos creados en el programa en cuestión.

Gestión de vistas

Los programas con la sección "Vistas" pueden crear diferentes vistas para facilitar la navegación y el proceso de modelado arquitectónico. Es posible crear los siguientes tipos: planta, techo reflejado, alzado, sección, genérica y vista 3D.

Además, en la barra de herramientas superior se encuentran las siguientes opciones:

  • Crear: crea una nueva vista 2D o 3D del modelo.
  • Editar: modifica las propiedades de la vista actual.
  • Duplicar: copia la vista actual.
  • Borrar: elimina la vista actual.
  • Mostrar referencias: al seleccionar esta opción, en la vista activa se mostrarán las referencias a otras vistas.
  • Guardar la escena de inicio: establece la posición actual de la vista como escena de inicio.
  • Ir a la escena de inicio: orienta la vista actual en la posición de la escena de inicio.
  • Definir: especifica el plano de trabajo asociado a la vista actual. El plano de trabajo sirve como base para la introducción de los componentes del modelo.
  • Ir al plano de trabajo: orienta la vista actual hacia la posición del plano de trabajo.

Rango de vista

En el panel "Editar" de la vista es posible especificar la distancia a cada uno de los planos desde el origen de la vista.

Todos los tipos de vista, salvo la vista 3D, tienen asociada una región delimitada por dos planos, que determina los elementos que se representarán en la vista.

En las vistas de alzado, en las de sección y en los planos genéricos, el plano posterior es aquel perpendicular a la dirección de visión en sentido positivo. El plano anterior es igual, pero en sentido negativo.

Gestión de elementos leídos

La gestión de los elementos del modelo digital del edificio, proveniente del proyecto BIM asociado, se realiza desde el menú "Elementos leídos" localizado en la barra lateral izquierda de la aplicación.

Los elementos leídos se estructuran en forma de árbol según dos modos de clasificación:

  • Por "Modelos”: se puede inspeccionar cada aportación vinculada a la obra y, dentro de esta, cada modelo 3D asociado.
  • Por “Categorías”: permite agrupar los “Elementos leídos” en familias según sus características.

Junto a cada componente del árbol se muestran tres botones:

  • Visible
    Permite activar o desactivar la visibilidad de los elementos.
  • Modo de visualización
    Permite alternar entre los modos de visualización normal, transparente y alámbrico.
  • Captura
    Permite activar o desactivar la referencia a objetos de los elementos.
Nota:
Es importante tener en cuenta que la configuración aplicada en la organización por “Modelos” se impone frente a la indicada por “Categorías”.

A través de la barra de herramientas de la parte superior izquierda es posible realizar las siguientes acciones:

  • Aislar selección
    Permite aislar elementos del modelo 3D. Al seleccionar los elementos del modelo 3D que se desean aislar y hacer clic con el botón derecho del ratón, el resto de elementos del modelo desaparecerán.
  • Ocultar
    Permite ocultar los elementos seleccionados. Al seleccionar los elementos del modelo 3D que se desean ocultar y hacer clic con el botón derecho del ratón, estos desaparecerán.
  • Mostrar todos
    Muestra todos los elementos ocultos.
  • Apariencia
    Permite elegir entre dibujo normal o dibujo monocromo.
  • Información BIM
    Muestra un panel con los atributos asociados al componente seleccionado.

Gestión de elementos propios

Dentro de esta sección, los elementos se organizan en capas que se pueden crear, eliminar, editar y ordenar según las preferencias del usuario. Dentro de cada capa, los elementos se agrupan por categoría (muros, ventanas, puertas, etc.) y pueden visualizarse pulsando sobre la flecha de la izquierda.

Junto a cada componente del árbol se muestran los siguientes tres botones:

  • Visible
    Permite activar o desactivar la visibilidad de los elementos.
  • Modo de visualización
    Permite elegir entre los modos de visualización normal, transparente y alámbrico.
  • Captura
    Permite activar o desactivar la referencia a objetos de los elementos.

En la barra de herramientas superior se encuentran las opciones para gestionar las capas. "Asignar capa" facilita el cambio del elemento de una capa a otra. La función "Aislar capa" permite aislar la capa activa ocultando las demás capas disponibles en el proyecto.

En la barra superior de esta sección también es posible controlar la visibilidad de cada uno de los elementos desde el botón "Ocultar elementos". Además, desde la opción "Aislar selección" se puede seleccionar una serie de elementos para que permanezcan visibles; los que no se hayan seleccionado quedarán ocultos. Con "Mostrar elementos" se deshacen las acciones mencionadas anteriormente.

Por último, el programa cuenta con herramientas más específicas como "Mostrar/Ocultar simbología", "Mostrar/Ocultar boceto", "Mostrar/Ocultar texturas" y "Mostrar/Ocultar tejas" y "Sombras".

Herramientas de control de la visibilidad modelo 3D

En la esquina superior derecha de la zona de visualización 3D se encuentra una barra de herramientas que permite controlar la visibilidad del modelo durante el proceso de modelado.

Esta barra ofrece diversas opciones para facilitar la manipulación y visualización del proyecto. Algunas de las opciones que encontramos son las que aparecen en la siguiente imagen.

El primer apartado engloba las opciones para controlar los modos de visualización del modelo:

  • Proyección: abre una ventana que permite seleccionar proyecciones predeterminadas, como la vista superior, la vista frontal, la vista isométrica, la vista ortogonal, etc.
  • Tipo de proyección: modifica el tipo de proyección de axonométrica a cónica y viceversa.
  • Rotación alrededor de un punto: activa o desactiva la rotación de la escena alrededor de un punto de un objeto situado bajo el cursor.
  • Rotación alrededor de la cámara: activa o desactiva la rotación de la escena alrededor del eje vertical de la cámara.

Las siguientes 5 opciones permiten crear secciones para visualizar el modelo BIM desde diversas perspectivas y crear vistas personalizadas.

  • Sección perpendicular al eje "X" global: permite definir una sección del modelo perpendicular al eje "X" global.
  • Sección perpendicular al eje "Y" global: permite definir una sección del modelo perpendicular al eje "Y" global.
  • Sección perpendicular al eje "Z" global: permite definir una sección del modelo perpendicular al eje "Z" global.
  • Volumen de recorte: permite definir un volumen de visualización mediante 6 planos de corte que se conforma a partir de la envolvente geométrica del contenido de la escena.
  • Mostrar/Ocultar planos de sección: permite gestionar la visibilidad de las líneas y de los símbolos de las secciones creadas.

Visualización de sombras

CYPE Architecture permite visualizar las sombras propias del modelo y las producidas por los edificios adyacentes.

Para ello, se debe precisar la ubicación de la obra indicando la latitud y el norte con la opción "Sombras" del panel "Elementos propios". Además, en la barra superior derecha del área de trabajo se encuentra el icono "Opciones", que permite escoger la hora solar y el día del año en el que se quieren reproducir las sombras, así como mostrar la posición del sol y su trayectoria.

Con esta funcionalidad se puede añadir un mayor grado de realismo al proyecto, permitiendo visualizar qué partes del mismo se verán afectadas por las sombras.

Más información:
Este vídeo muestra con más detalle la introducción de sombras en un proyecto de CYPE Architecture.

Generación de planos

Desde la opción "Planos", CYPE Architecture permite la generación de láminas a partir del modelo BIM.

En la ventana emergente "Edición de láminas", se encuentran disponibles todas las funcionalidades para la maquetación de las láminas del proyecto.

Desde esta ventana, es posible insertar vistas, acotar, etiquetar elementos, insertar ficheros externos, crear símbolos de usuario, generar tablas, entre otras muchas opciones.

Más información:
En el siguiente enlace se puede encontrar información detallada sobre la ventana "Edición de láminas", donde se explican todas las funcionalidades disponibles con mayor detalle.

Planos de carpintería

CYPE Architecture también incluye opciones específicas para crear los planos de carpinterías (ventanas, puertas y lucernarios) de manera rápida y sencilla.

Para acceder a los planos de carpintería se selecciona la sección "Tipologías" y, en los apartados "Ventanas", "Puertas" y "Lucernarios", se pulsa el botón "Planos de carpintería".

Cada tipo de ventana, puerta o lucernario tendrá su propia vista acotada, que más tarde podrá juntarse en un único plano de carpintería.

Al seleccionar el tipo del que se desea crear el plano de carpintería y la opción “Plano de carpintería”, se abrirá la ventana "Edición de láminas".

En la ventana "Edición de láminas" se puede pulsar en la opción "Escenas 3D" y eligir "Insertar vistas predefinidas".

En el panel emergente es posible configurar la vista seleccionada. El programa permite elegir el modo de color de la vista, si se desea que la vista esté acotada y referenciada, así como sus respectivos estilos, además de configurar la escala deseada.

Se puede guardar la lámina y repetir el mismo proceso con todos los tipos de puertas, ventanas y lucernarios que se deseen incluir en el plano de carpinterías.

Por último, para unir todas las láminas generadas individualmente en un único plano, se accede a la opción "Planos".

Desde aquí se crea una nueva lámina, asegurándose de que no esté seleccionado ningún modelo.

Una vez creada la lámina, con la función "Composición de láminas" se indican todas las vistas de carpintería que se desean insertar. El programa distribuirá automáticamente las vistas de carpintería en la lámina. Desde la opción "Mover" es posible reubicar las vistas como se desee.

Generación automática de planos de carpintería

Más información:
Además, es posible realizar una lámina con vistas de carpintería sin necesidad de que hayan sido generadas previamente en "Planos de carpintería". Para ello se accede a "Planos", se selecciona "Escenas 3D" y, después, "Insertar vista predefinida". En la ventana emergente, se configuran los parámetros y se eligen las vistas que se desean insertar en la lámina. Al aceptar, las vistas seleccionadas serán distribuidas automáticamente por el programa.

Salida de resultados

Modelo arquitectónico en formato IFC

Antes de la exportación es posible configurar si el contenido del archivo se limitará a los elementos visibles en el momento de la exportación o si incluirá todos los elementos modelados.

La exportación del modelo arquitectónico en formato IFC se realiza a través de la opción "Compartir", desde el botón "BIMserver.center".

Generación y exportación de plantillas DWG en planos de planta

Al exportar un archivo IFC a la plataforma BIMserver.center es posible:

  • Optar por incluir, junto con el fichero IFC, los ficheros DWG/DXF utilizados como referencia para el modelado asociados a las vistas creadas en CYPE Architecture.
  • Optar por generar automáticamente nuevas plantillas DWG, a partir del modelo BIM, en cada vista de planta. Esta característica es especialmente útil para facilitar el trabajo de modelado en otras herramientas de CYPE.

Archivo glTF compatible con BIMserver.center

Al exportar el proyecto a la plataforma BIMserver.center, se exportará automáticamente un modelo 3D en formato glTF para integrar el modelo de estructura en el proyecto Open BIM, haciendo posible:

  • La visualización del modelo en la plataforma online.
  • La visualización del modelo en la aplicación BIMserver.center para iOS y Android.
  • La visualización del modelo en realidad virtual y realidad aumentada.
  • La visualización del modelo en otras herramientas de CYPE.

Exportación del modelo 3D en formato FBX para programas de renderizado

Es posible utilizar los modelos generados en CYPE Architecture para obtener imágenes fotorrealistas mediante renderizados. Varios programas de CYPE exportan a formato FBX a través de la opción "Imprimir", la cual estará disponible siempre que el programa disponga de opciones de modelado o de visualización 3D. Este formato es uno de los más utilizados en los programas de renderizado.

Los colores y texturas incluidos en el modelo arquitectónico en CYPE Architecture se exportarán al formato FBX en capas separadas. Estos colores y texturas se pueden utilizar directamente en los programas de renderizado, o se pueden emplear para clasificar las diferentes partes de los elementos para posteriormente ser sustituidos por nuevas texturas desde los programas de renderizado.

Exportar el modelo en otros formatos

Además de las exportaciones mencionadas, el modelo puede exportarse en otros formatos, tanto 2D como 3D:

  • DXF 2D
  • DWG 2D
  • DXF 3D
  • DWG 3D
  • Windows Enhanced Metafile (EMF)
  • Windows bitmap (BMP)
  • JPG
  • PNG
  • glTF

Listados en PDF

CYPE Architecture exporta información al proyecto BIM al que esté conectado a través de la opción "Listados". Mediante esta función, el programa puede interpretar y transferir datos relevantes como "Sistema envolvente", "Sistema de compartimentación" y "Tablas de superficies". Esta integración facilita la sincronización y el intercambio de datos importantes entre CYPE Architecture y otros programas BIM.

  • Memoria descriptiva. Sistema envolvente: esta función crea un listado PDF de todos los elementos constructivos que forman parte de la envolvente del proyecto, clasificándolos en: fachadas, cubiertas, soleras, puertas exteriores y ventanas exteriores.
  • Memoria descriptiva. Sistemas de compartimentación: esta opción genera un listado PDF de todos los elementos constructivos que no forman parte de la envolvente del proyecto, agrupándolos en: tabiques, forjados entre pisos, puertas interiores y ventanas interiores.
  • Memoria descriptiva. Tabla de superficie: esta opción crea un documento PDF que incorpora una tabla de superficies por cada espacio creado desde CYPE Architecture indicando el tipo, grupo y nivel.

Impresión de planos

Desde "Planos", en la ventana "Edición de láminas", en la sección de láminas, se encuentra el botón para imprimir los planos generados en PDF, DWG y DXF.

Además, se puede elegir si se desea exportar en un mismo fichero, o cada lámina en un fichero independiente.

El programa también permite exportar las vistas de las escenas como imagen vectorial o como imagen renderizada.

Integración en la plataforma BIMserver.center

Muchos de los programas de CYPE están conectados a la plataforma BIMserver.center y permiten el trabajo colaborativo a través del intercambio de archivos en formatos basados en estándares abiertos.

Cabe recordar que para trabajar en BIMserver.center el usuario puede registrarse gratuitamente en la plataforma y crear un perfil.

Cuando se accede a un programa conectado a la plataforma, este es capaz de establecer la conexión con un proyecto en BIMserver.center. De esta forma, los archivos de los proyectos desarrollados colaborativamente en BIMserver.center se mantienen actualizados.

Más información:
Todos los detalles relacionados con la utilización de los programas de CYPE a través de la plataforma BIMserver.center pueden consultarse en este enlace.

Opciones disponibles en CYPE Architecture

En la esquina superior derecha de la barra de herramientas principal se encuentran las herramientas necesarias para utilizar CYPE Architecture junto con otras herramientas de BIMserver.center.

Importación y actualización de modelos BIM

A través del botón "Actualizar" se puede actualizar la información contenida en los modelos previamente importados al proyecto, o importar nuevos modelos si se desea.

Dentro de la ventana "Actualizar el modelo BIM", a través del botón "Selección del proyecto" se puede elegir, de la lista de proyectos del usuario en BIMserver.center, qué proyecto se conectará al modelo BIM de CYPE Architecture.

A través de la opción "Ubicación geográfica y sistema de referencia" será posible ajustar los datos de ubicación geográfica y el sistema de referencia del modelo.

Compartir el modelo BIM con otros usuarios

Mediante el botón "Compartir" se puede exportar la información contenida en el modelo desarrollado en CYPE Architecture a la plataforma BIMserver.center.

Durante el proceso de exportación se pueden definir diferentes detalles relacionados con la identificación de los ficheros que se exportarán y los tipos de ficheros que se generarán.

En la exportación el programa ofrece la opción de incluir las plantillas DWG introducidas por el usuario. Asimismo, permite generar plantillas DWG a partir del modelo BIM. Además, es posible exportar únicamente los elementos visibles, de modo que aquello que se haya ocultado no se incluirá en la exportación.

Conexión directa con otros programas

Al igual que otras herramientas de CYPE conectadas a la plataforma BIMserver.center, CYPE Architecture ofrece opciones de conexión directa con otras herramientas Open BIM que consisten en los siguientes pasos en la mayoría de los flujos de trabajo.

A través del menú de BIMserver.center, además de actualizar y compartir archivos, será posible enviar el modelo BIM de CYPE Architecture a:

  • Open BIM Layout, para la realización de "Composición de planos".
  • CYPE Construction Systems, para la caracterización de las "Soluciones constructivas".
  • Open BIM Carpentry, para la especificación de la "Carpintería".
  • Open BIM Quantities, para la realización de "Mediciones y presupuestos".
  • Open BIM Electrical Mechanisms, para la introducción de "Mecanismos eléctricos".
  • CYPEURBAN, para la verificación de parámetros de "Urbanismo y planeamiento".
  • CYPECAD, para la realización de "Cálculo de estructuras".

Licencias, versiones y módulos compatibles

¡Buenas noticias! CYPE Architecture es totalmente gratuito. Basta con descargar el programa y empezar a utilizarlo.

La descarga directa se encuentra disponible en BIMserver.center.
