Introduction

CYPECAD réalise la conception, le calcul et le dimensionnement de structures pour le bâtiment et les ouvrages d’art, soumises à des actions horizontales, verticales et à l'action du feu.

Il calcule et dimensionne :

  • Des éléments porteurs
    Poteaux (en béton, métalliques, mixtes et en bois), noyaux (en béton) et murs (en béton armé, en maçonnerie et en blocs de béton).
  • Des poutres
    En béton, métalliques et mixtes.
  • Des planchers
    Planchers unidirectionnels, dalles alvéolées, planchers mixtes, planchers réticulés, dalles pleines, planchers précontraints (unidirectionnels, réticulés et dalles).
  • Des structures de nœuds et barres
    En béton, acier, aluminium, bois et matériau générique (ce dernier calcule seulement des efforts).
  • Des fondations
    Radiers, poutres de fondation, semelles superficielles et sur pieux.
  • Des assemblages métalliques
    Soudés et boulonnés (y compris les plaques d’ancrage).
  • Des plaques de béton
    Calcul des efforts de plaques de béton, d’acier laminé, d’acier formé à froid, d’aluminium ou de matériau générique.
Abrir en una nueva ventana

Environnement de travail

L'interface de CYPECAD est conçue pour fournir un environnement de travail structuré et efficace, divisé en plusieurs onglets clés situés en bas à gauche de l'interface : ‘Entrée de poteaux’, ‘Entrée de poutres’, ‘Résultats’ et ‘Isovaleurs’. Chaque onglet comporte en haut une ligne de menus déroulants, qui peuvent être communs ou particuliers à chaque onglet.

Le menu principal, situé en haut, permet d'accéder à des options générales telles que ‘Fichier’, ‘Ouvrage’ et ‘Aide’, qui sont disponibles dans tous les onglets. Les autres options du menu varient en fonction de l'onglet sélectionné, afin de répondre aux besoins de chaque étape de la conception.

Sous le menu principal se trouvent les options rapides, qui comprennent des boutons pour des fonctions courantes telles que l'enregistrement, la gestion des gabarits saisis, l'annulation, la modification des niveaux à l'aide de flèches, les options de zoom, l'impression, parmi d'autres outils utiles.

Enfin, les icônes situées sous les outils rapides permettent de gérer la saisie et l'édition des différentes parties de la structure. Ces icônes sont mises à jour dynamiquement en fonction de l'onglet sélectionné, offrant des outils spécifiques pour chaque étape de la conception du projet.

Abrir en una nueva ventana

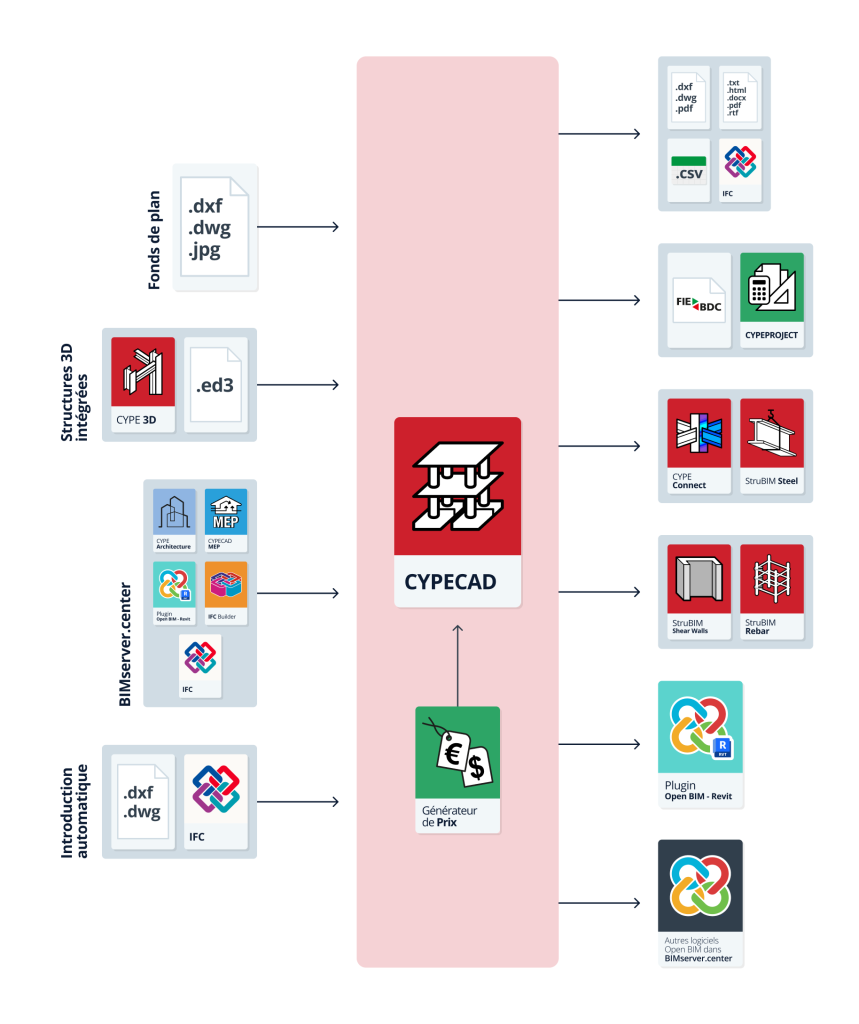

Flux de travail compatibles avec le logiciel

CYPECAD, étant un outil Open BIM et connecté à la plateforme BIMserver.center, offre différentes options de flux de travail.

Saisie de données

Modélisation libre/avec des fonds de plan

CYPECAD permet la modélisation libre ou avec des fonds de plan de la structure, soit à partir de zéro (en tant que ‘Ouvrage vide’), soit pour compléter la définition des données importées dans d'autres flux de travail :

  • Modélisation de la structure par saisie libre dans CYPECAD.
  • Modélisation de la structure dans CYPECAD à partir de fonds de plan DXF-DWG, DWF ou d'images (.jpeg, .jpg, .bmp, .wmf, .emf, .pcx).

Structures 3D intégrées

CYPECAD permet d'incorporer les structures développées dans CYPE 3D pour leur calcul :

  • Importation des ouvrages de CYPE 3D en tant que structures 3D intégrées au format .ed3.

Importation de modèles BIM depuis BIMserver.center

Si l’ouvrage de CYPECAD est lié à un projet BIM sur la plateforme BIMserver.center, les actions suivantes peuvent être effectuées :

  • Importation du modèle avec la géométrie d'un bâtiment. Cela permet de générer les niveaux, les poteaux, les murs porteurs, les poutres et le contour des planchers, ainsi que de générer les éléments constructifs (y compris leurs charges) à partir des éléments présents dans le modèle BIM tels que les poteaux, les poutres, les planchers ou les murs et les parois. La structure peut être calculée sur la base de la géométrie importée des éléments susmentionnés, après avoir été complétée dans CYPECAD. Les modèles peuvent provenir de différentes sources :
    • Importation de modèles conçus dans CYPE Architecture.
    • Importation de modèles conçus dans IFC Builder.
    • Importation de modèles au format IFC avec IFC Uploader (générés par des logiciels de CAO/BIM tels que Allplan, ArchiCAD et autres).
    • Importation de modèles conçus dans CYPECAD MEP.
    • Importation de modèles conçus dans Autodesk Revit avec le plugin Open BIM - Revit.
    • Si le modèle architectural est généré par IFC Builder ou CYPE Architecture,il est également possible d’importer les fonds de plan DXF ou DWG contenus dans ce modèle, ou ceux que le logiciel génère lui-même (à partir des éléments constructifs saisis) lors de l'exportation d'un modèle au projet BIM.

Saisie automatique (sans liaison à BIMserver.center)

Si l’ouvrage n'est pas lié à BIMserver.center, CYPECAD offre des options spécifiques pour l'introduction et la génération automatique des données à partir des fichiers suivants :

  • Introduction automatique à partir de fonds de plan DXF ou DWG des éléments suivants : poteaux, description des niveaux, charges générales, poutres de contour et poutres des vides intérieurs .
  • Introduction automatique à partir d'un fichier au format IFC, des éléments suivants : niveaux, poteaux, poutres de contour et poutres des vides intérieurs et des charges de murs extérieurs

Autres options d’importation

  • Importation de fichiers ASC (ASCII) pour générer la fondation à partir de ces fichiers exportés d'un tableur ou d'autres logiciels.

Banque de prix

  • Intégration des banques de prix obtenues à partir du Générateur de prix.

Sortie de données

  • Exportation de récapitulatifs aux formats HTML, DOCX, PDF, RTF ou TXT.
  • Exportation de plans aux formats DWG, DXF et PDF.
  • Exportation vers un fichier au format CSV de données telles que les efforts des poteaux, des noyaux et des murs.
  • Exportation du budget vers CYPEPROJECT ou vers un fichier au format FIEBDC-3 afin qu'il puisse être traité par d'autres logiciels de chiffrage.
  • Exportation directe du modèle vers des fichiers disques au format IFC.
  • Exportation vers Tekla et CIS/2.
  • Exportation des informations contenues dans CYPECAD vers la plateforme BIMserver.center en utilisant les formats IFC et glTF, assurant l'interopérabilité et l'échange efficace d'informations entre les différents logiciels. Cela permet aux intervenants autorisés du projet de les visualiser. Les informations générées par CYPECAD peuvent être utilisées par les logiciels suivants :
    • CYPE Connect / StruBIM Steel
      Importent les profilés de structure métallique et les efforts à partir de CYPECAD pour effectuer le calcul détaillé des assemblages.
    • StruBIM Shear Walls
      Importent les murs indiqués dans CYPECAD pour effectuer les vérifications spécifiques des murs de cisaillement.
    • Autodesk Revit (mediante el Plugin Open BIM - Revit)
      Importe l'information générée par CYPECAD pour la visualiser et la gérer dans Revit. Optionnellement, il est possible de générer des éléments natifs Revit à partir de l'IFC structural.
Abrir en una nueva ventana

Création d’un nouvel ouvrage

Pour commencer à utiliser le logiciel et créer un nouvel ouvrage, suivez les étapes suivantes :

Interface initiale

Lorsque le logiciel est ouvert, une fenêtre s'affiche avec les sections suivantes : ‘Fichier’, ‘Derniers fichiers’ et ‘Aide’.

  • Sur la gauche, dans la section ‘Fichier’ se trouvent les options suivantes :
    • Nouveau
      Permet la création d'un nouvel ouvrage.
    • Gestion fichiers
      Permet d'accéder au gestionnaire de fichiers du logiciel, où il est possible de rechercher des ouvrages dans n'importe quel dossier du disque local ou de l'environnement réseau, de les copier, de les supprimer, de les partager via des liens web ou de les compresser au format CYP, entre autres.
    • Exemples
      Permet d'installer et d'ouvrir n'importe lequel des ouvrages exemples qui sont incorporés par défaut dans le logiciel, en remplaçant les ouvrages existants.
  • Dans la partie centrale, la section ‘Derniers fichiers’ affiche une liste avec les chemins d'accès des derniers ouvrages réalisés avec le logiciel. Chacun d'entre eux peut être ouvert en cliquant dessus.
  • Sur la droite, la section ‘Aide’ propose une série de documents informatifs et de liens. L’option ‘À propos de’ permet de consulter la version du logiciel ainsi que le type et le numéro de la licence utilisée.

Les options décrites ci-dessus sont accessibles à tout moment à partir des menus ‘Fichier’ et ‘Aide’ situés en haut de l'interface.

Nouvel ouvrage

Pour créer un nouvel ouvrage, il faut sélectionner ‘Nouveau’ dans l'interface initiale.

Le logiciel ouvre une boîte de dialogue dans laquelle le nom du fichier et sa description sont saisis.

Par défaut, le logiciel héberge les fichiers dans le chemin indiqué, mais celui-ci peut être modifié en cliquant sur ‘Parcourir’.

En tant que fonctionnalité avancée, l'option ‘Commencer à partir d'un gabarit’ permet d'utiliser un gabarit précédemment sauvegardé à partir d'un ouvrage existant. Les gabarits d’ouvrage stockent la configuration et les données générales d'un ouvrage afin de pouvoir être utilisés ultérieurement lors de la création de nouveaux ouvrages.

Note :
CYPECAD utilise un système de fichiers multiples pour sauvegarder le modèle :

- Le fichier portant l'extension .c3e est le fichier principal et contient les informations relatives à la structure des niveaux et des poteaux mais il n'est pas le seul. Une copie de sauvegarde portant l'extension .c3$ est également générée.
- En outre, le logiciel génère un dossier portant l'extension .dat qui contient le reste des informations préalables au calcul, telles que la description et la géométrie des poutres, des planchers, des escaliers, des murs et des éléments de fondation.
- Après le calcul, le logiciel génère une série de dossiers supplémentaires contenant les informations relatives aux résultats du calcul, tels que les dossiers portant l'extension .res et .tmp. En outre, un dossier portant l'extension .c3p est généré avec la configuration des plans générés dans l’ouvrage.

Pour déplacer ou copier manuellement les informations d’un ouvrage à un autre endroit du disque, l'utilisateur doit veiller à le faire en incluant tous les fichiers et dossiers mentionnés ci-dessus.

Sélection du projet

Après avoir accepté le dialogue pour la création d'un nouvel ouvrage, il est possible de l'intégrer dans un projet existant dans BIMserver.center. Cela se fait dans la fenêtre ‘Sélection du projet’, qui offre les options suivantes :

  • Dans la partie gauche, vous pouvez vous connecter avec un compte BIMserver.center.
  • Dans la partie droite, l'option ‘Sélectionner projet’ permet de choisir un projet existant. Vous pouvez également sélectionner ‘Créer un nouveau projet’. Dans ce cas, le projet créé sera visible à partir de BIMserver.center.
  • Il est possible de démarrer le projet sans être lié à la plateforme BIMserver.center. Pour cela, il suffit de décocher la case ‘Se lier à un projet de BIMserver.center’ en haut à gauche.
Note :
La liaison avec un projet BIMserver.center permet l'importation automatique des données des modèles BIM qu'il contient.

Ouvrage vide / Introduction automatique

Après avoir accepté la fenêtre de sélection du projet, vous accédez à une nouvelle fenêtre dans laquelle vous décidez si commencer avec un projet vide ou importer des informations provenant d'autres logiciels :

  • L'option ‘Ouvrage vide’ permet de créer un nouvel ouvrage dans saisir manuellement toutes les données des niveaux, groupes, poteaux, poutres, planchers et autres éléments.
  • Les autres options permettent d'importer des informations provenant d'autres logiciels et contenues dans d'autres formats :
    • Importation d'une structure CYPE 3D
      Permet d'importer une structure développée dans CYPE 3D en tant que structure 3D intégrée. À partir de CYPECAD, il est possible de calculer les fondations ou de compléter la structure avec d'autres éléments ajoutés.
    • Introduction automatique de fichiers DXF/DWG
      Permet l'importation d'un fichier .dxf ou .dwg, ainsi que la génération automatique des poteaux et des poutres à partir de leurs contours.
    • Introduction automatique d'IFC
      Permet l'importation d'un fichier .ifc, ainsi que la génération automatique des niveaux, poteaux, poutres, planchers, toitures, semelles, poutres de redressement et éléments constructifs, à partir des données qu'il contient.
    • Exemple d’introduction automatique de données DXF/DWG
      Fournit un exemple montrant les étapes de l'assistant de saisie automatique de données à partir de fichiers .dxf ou .dwg.
    • Exemple d’introduction automatique IFC
      Fournit un exemple montrant les étapes de l'assistant de saisie automatique de données à partir de fichiers .ifc.
Plus d’informations :
CYPECAD permet d’enregistrer des modèles avec la configuration et les données générales d'une structure pour une utilisation ultérieure dans la création de nouvelles structures. Ce lien fournit une explication détaillée.

Des informations détaillées sur la manière de saisir la structure dans CYPECAD peuvent également être consultées sur ce lien.

Données générales et états limites

Après avoir accepté la fenêtre précédente, les panneaux de définition des ‘Données générales’ de l’ouvrage et des ‘États limites’ s'ouvrent, où ils sont configurés :

  • Normes à utiliser
  • Sélection des matériaux
  • Options de calcul et tables d’armatures
  • Définition des actions :
    Charges permanentes, charges d’exploitation, vent, séisme, contrôle de la résistance au feu, hypothèses supplémentaires.
  • Coefficients de flambement des poteaux
  • Environnement pour les poutres et les semelles sur pieux
Plus d’informations :
Dans CYPE, l'utilisateur a le contrôle total de toutes les données générales qui conditionneront le calcul et le dimensionnement. Les options disponibles sont détaillées sur ce lien.

Entrée dans l’interface générale du logiciel

Enfin, une fois les deux fenêtres configurées et acceptées, le logiciel ouvre l'interface générale via l'onglet ‘Entrée de poteaux’, où vous pouvez commencer à saisir les données du modèle.

Abrir en una nueva ventana

Éléments structuraux analysés

Éléments porteurs

Les éléments porteurs que CYPECAD analyse et dimensionne sont les suivants :

  • Poteaux
  • Noyaux
    Plus d’informations
    • Rectangulaires
    • Toute forme géométrique composée de rectangles

  • Murs
    • Murs en béton armé
    • Murs soumis à des contraintes planes
      Plus d’informations
    • Murs en maçonnerie génériques
    • Murs en blocs de béton
      Ils peuvent être dimensionnés avec ou sans armature. L'utilisateur peut indiquer les dimensions des blocs ou utiliser des blocs de fabricants tels que ceux de l’association espagnole NORMABLOC.

      Les murs peuvent posséder des ouvertures. Le logiciel calcule les renforts nécessaires (linteaux, allèges, renforts latéraux et diagonaux) dans les ouvertures de murs en béton armé ainsi que l'armature des linteaux dans le cas où les ouvertures sont introduites dans des murs en blocs de béton. De plus, les récapitulatifs des vérifications réalisées au cours du calcul de ces renforts peuvent être visualisés et imprimés.

      La poutre de couronnement est également calculée pour tous les types de murs et la poutre intermédiaire au niveau de l'étage l'est pour les murs en maçonnerie génériques et pour les murs en blocs de béton.
      Plus d’informations

Poutres

Les poutres des planchers peuvent être en béton armé, métalliques (âme pleine ou allégée), mixtes ou en bois. D'autre part, il est possible d'introduire des consoles courtes.

Planchers

Avec CYPECAD, il est possible de dimensionner des planchers :

CYPECAD permet de réaliser la vérification des états limites d’épuisement par rapport au poinçonnement dans les planchers réticulés, dans les dalles pleines et dans les radiers selon deux méthodes : Vérification des contraintes tangentielles ponctuelles et Vérification selon des critères normatifs. Plus d’informations sur la vérification de poinçonnement dans CYPECAD.

Escaliers

CYPECAD calcule et dimensionne les armatures des paillasses d'escaliers à volées droites et courbes comme des éléments isolés de la structure. Le logiciel détermine les réactions sur la structure principale en considérant la géométrie, le type et la disposition des appuis ainsi que les charges gravitationnelles appliquées. Ces réactions sont traduites en charges linéaires et superficielles (pour les surélévations) et s'appliquent dans les hypothèses de charge permanente et de charge d'exploitation.

Le logiciel calcule les escaliers par la méthode des éléments finis et en considérant les deux hypothèses habituelles pour ledit calcul, c'est-à-dire les charges permanentes et la charge d'exploitation.

CYPECAD affiche à l'écran l'armature de chacune des volées qui composent le noyau d’escaliers modulé. Les déplacements, les efforts et la déformée de chaque tronçon sont également consultables en vue tridimensionnelle.

Plus d’informations

Fondation

La fondation dimensionnée par CYPECAD peut être fixe (semelles superficielles ou sur pieux) ou flottante (poutres et radiers, avec définition du coefficient de réaction à appliquer dans la théorie de Winkler).

Le logiciel permet également de calculer seulement la fondation en introduisant uniquement les amorces des poteaux.

  • Semelles superficielles
    Elles peuvent être en béton armé ou massif, isolées ou combinées à multiples éléments porteurs (poteaux, noyaux et murs), disposés librement sur le même élément de fondation.


  • Semelles sur pieux
    Les semelles sur pieux admettent de nombreux éléments porteurs (poteaux, noyau et murs), disposés librement sur le même élément de fondation.
     La typologie des semelles sur pieux est très large :
    • Semelles rectangulaires sur un, deux, trois et quatre pieux
    • Semelles triangulaires sur trois pieux
    • Semelles linéaires sur trois à trente pieux
    • Semelles rectangulaires sur plusieurs pieux (distribution maillée de trois à trente pieux par côté)
    • Semelles pentagonales sur cinq et six pieux
    • Semelles hexagonales sur six et sept pieux

  • Poutres de redressement et poutres de liaison
    Elles agissent sur les semelles superficielles et les semelles sur pieux.


  • Poutres et radiers
    Ils sont considérés comme appuyés sur un sol élastique (méthode du coefficient de réaction), en accord avec le modèle de Winkler, basé sur une constante de proportionnalité entre forces et déplacements, dont la valeur est le coefficient de réaction.


    Les poutres et radiers font partie de la globalité de la structure et interagissent entre eux et avec le reste de la structure, étant donné qu’ils font partie de la matrice globale de raideur de cette dernière. Il est donc possible d’appliquer des charges sur ces éléments comme sur n’importe quelle poutre ou dalle.


    Les états limites à vérifier sont ceux qui correspondent à la conception des éléments en béton armé (états limites ultimes), et à la vérification des contraintes, de l'équilibre et du soulèvement (états limites de service).


    CYPECAD effectue la vérification de cisaillement et de poinçonnement des radiers et des poutres de fondation.


  • Plaques d’ancrage
    Pour toute disposition de poteaux métalliques (profilés simples et composés).

INFORMATIONS SUPPLÉMENTAIRES :

Assemblages soudés et boulonnés

CYPECAD et CYPE 3D disposent de cinq modules pour le calcul et le dimensionnement des assemblages de profilés métalliques.

Les modules Assemblages I, Assemblages II et Assemblages V ont un champ d'application plus large dans les hangars conçus dans CYPE 3D et dans les structures 3D intégrées de CYPECAD, tandis que le type d’assemblages dimensionnés par les modules Assemblages III et Assemblages IV ont un champ d'application plus large dans les structures de bâtiments formées par des portiques calculés dans CYPECAD.

Dans tous les cas, les modules Assemblages I, Assemblages II, Assemblages III et Assemblages IV ont des types d’assemblages communs qui sont résolus de la même manière dans chaque module.

Abrir en una nueva ventana

Analyse des sollicitations

L'analyse des sollicitations est effectuée suivant un calcul spatial 3D, par des méthodes matricielles de rigidité, pour l'ensemble des éléments qui définissent la structure: poteaux, noyaux en béton armé, murs, poutres et planchers.

La compatibilité des déformations dans tous les nœuds est établie, en considérant 6 degrés de liberté, et l'hypothèse d’indéformabilité du plan de chaque niveau est créée, afin de simuler le comportement rigide du plancher, en empêchant les déplacements relatifs entre les nœuds de celui-ci (diaphragme rigide). Par conséquent, chaque étage ne peut tourner et se déplacer que dans son ensemble (3 degrés de liberté).

La considération du diaphragme rigide pour chaque zone indépendante d'un niveau est maintenue même si des poutres, et non des planchers, sont introduites dans le niveau, à l’exception des poutres isolées que l'utilisateur déconnecte du diaphragme rigide et des murs qui ne sont pas en contact avec les planchers (à partir de la version v.2012.a). Plus d'informations sur Diaphragme rigide au niveau de l’étage dans CYPECAD.

Lorsqu'il existe des zones indépendantes dans un même niveau, chaque zone est considérée comme une partie distincte compte tenu de l'indéformabilité de cette zone et elle n'est pas prise en compte dans son ensemble. Par conséquent, les niveaux doivent se comporter comme des niveaux indépendants indéformables. Un poteau non connecté est considéré comme une zone indépendante.

Un calcul statique est effectué pour tous les états de charge (sauf lorsque les actions dynamiques par séisme sont prises en compte, auquel cas l'analyse modale spectrale est utilisée). De plus, un comportement linéaire des matériaux est supposé et, par conséquent, un calcul du premier ordre afin d'obtenir les déplacements et les efforts.

Dans les structures 3D intégrées, il y aura toujours 6 degrés de liberté par nœud. Plus d’informations sur Structures 3D intégrées.

Les escaliers ont également 6 degrés de liberté et sont résolus de manière isolée. Le logiciel détermine les réactions sur la structure principale, qui sont traduites en charges linéaires et surfaciques (dans le cas des marches surélevées) dans les hypothèses de charge permanente et de charge d’exploitation. Plus d’informations au paragraphe Escaliers.

Plus d’informations détaillées sur cet aspect sont disponibles dans le manuel « CYPECAD - Mémoire de calcul ». Le manuel est accessible à partir du menu principal des logiciels CYPE ou du menu déroulant ‘Aide’ de CYPECAD.

Abrir en una nueva ventana

Calcul sismique

Le calcul sismique est fait par une analyse modale spectrale complète qui résout chaque mode comme une hypothèse et réalise l'expansion modale et la combinaison modale pour l'obtention des efforts.

Plus d’informations sur CYPECAD. Calcul sismique :

  • Effet des éléments non structuraux dans le comportement d’un bâtiment face aux actions sismiques
  • Critères de conception sismique par capacité pour poutres et dalles
  • Correction par cisaillement de base
  • Période fondamentale de la structure avec valeurs utilisateurs
  • Spectre sismique spécifié par l’utilisateur

De plus, des informations détaillées sur le calcul sismique sont disponibles dans le manuel « CYPECAD - Mémoire de calcul », accessible depuis le menu principal des logiciels CYPE ou depuis le menu déroulant ‘Aide’ de CYPECAD.

Abrir en una nueva ventana

Contrôle de la résistance au feu

Avec le module « Contrôle de la résistance au feu » CYPECAD y CYPE 3D réalisent:

  • Pour les éléments structuraux en acier et en béton
    Le contrôle de la résistance au feu et le dimensionnement des revêtements de protection pour être conforme à la norme sélectionnée.
  • Pour les profilés bois
    Le contrôle de la résistance au feu et le dimensionnement des sections de bois soumises à l’action du feu pour être conforme à la norme sélectionnée.

Plus d’informations disponibles sur Résistance au feu.

Abrir en una nueva ventana

Analyse des résultats

Éditeur de poutres

L'éditeur de poutres affiche les informations d'un portique et les actualise automatiquement avec les modifications apportées. Il permet une édition graphique rapide et confortable (armatures de renfort, profilés métalliques, remplissages, treillis, connecteurs, etc.) Il permet d'obtenir :

  • Des récapitulatifs détaillés des vérifications aux états limites ultimes (E.L.U) et aux états limites de service (E.L.S) des poutres en béton (avec vérifications d’épuisement par torsion et critère de conception sismique).
  • Récapitulatifs aux E.L.U et E.L.S des poutres métalliques.
  • Graphiques d'aires d'armature, nécessaire et effective.
  • Schémas de pliage des armatures et configuration des détails de ferraillage dans les plans de portiques.
  • Réservations horizontales et verticales dans les poutres en béton.
  • Poutres rectangulaires en retombée de section variable.

Plus d’informations sur Éditeur de poutres dans CYPECAD.

Éditeur de poteaux

CYPECAD dispose d'un éditeur de poteaux qui:

  • Affiche toutes les informations relatives à leur dimensionnement et vérification, y compris la génération de récapitulatifs détaillés des vérifications des états limites ultimes (ELS).
  • Permet d'organiser les regroupements du tableau des poteaux.
  • Vérifie toutes les modifications réalisées.
  • Redimensionne les poteaux en béton armé et métalliques.

Plus d’informations sur Éditeur de poteaux dans CYPECAD.

Autres outils pour l’analyse des résultats

De nombreux outils sont mis à disposition pour permettre de vérifier tous les résultats graphiques à l'écran.

Après le calcul, il est possible de visualiser la déformée en 3D de la structure (avec une échelle de couleurs), résultant des hypothèses simples ou combinées. Il est également possible d'observer une animation du processus de déformation que produit la combinaison d'hypothèses sélectionnée.

Les déplacements, efforts, combinaisons d'efforts et ratios de dalles pleines, radiers et planchers réticulés peuvent être représentés par des diagrammes d'isovaleurs (graphiques dans lesquels chaque couleur représente une valeur) et par des diagrammes d'isolignes (courbes unissant les points géométriques de même valeur).

Les graphiques des enveloppes d'efforts, flèches, etc. peuvent également être consultés.

Les armatures de tous les éléments peuvent être modifiées puis vérifiées dans les semelles superficielles et sur pieux, les poutres, les poteaux et planchers de poutrelles.

Les armatures supérieures peuvent être égalisées automatiquement dans les planchers de poutrelles, tout en tenant compte des critères de longueurs ou de ratios et longueurs. De cette façon, les armatures obtenues sont plus uniformes, ce qui facilite la construction.

Les armatures des planchers réticulés et des dalles pleines sont modifiables au moyen de tableaux visibles. Il est possible de copier le ferraillage d'un niveau à un autre, de modifier la géométrie après le calcul et d’introduire des armatures sans les calculer.

L'édition des semelles superficielles, des semelles sur pieux, des plaques d'ancrage et des poutres de liaison ou de redressement est un outil performant qui permet de vérifier la géométrie et l'armature définie par l'utilisateur. Elle permet également d'obtenir les récapitulatifs de toutes les vérifications effectuées pour la fondation et de connaître son degré de conformité.

Il est possible d'égaliser la géométrie, la typologie et les armatures des semelles superficielles et sur pieux, des poutres de liaison et de redressement, et des plaques d'ancrage. Plus d’informations au paragraphe Fondation.

Abrir en una nueva ventana

Documentation obtenue

Plans

Les plans des projets peuvent être configurés sous différents formats de tirage papier, standards ou définis par l'utilisateur. Ils sont éditables sur imprimante et plotter ou exportables aux formats DXF et DWG. Dans les plans de niveau, il est possible d'inclure les fichiers DXF ou DWG qui ont été utilisés pour définir l'ouvrage. Ils peuvent être insérés dans leur totalité ou seulement les calques désirés comme par exemple les escaliers.

Un éditeur est disponible dans les niveaux de l'ouvrage, permettant d'utiliser plusieurs ressources : ajouter des cotes, des textes, des sections du bâtiment, des détails constructifs au format DXF, des sections du plancher, modifier l'emplacement des textes, etc. Ces modifications sont enregistrées avec le projet.

CYPECAD possède une bibliothèque significative de détails constructifs métalliques, en béton et mixtes et de planchers inclinés pouvant être incorporés à n'importe quel plan généré par le logiciel.

Il est possible d’ajuster l'échelle, la grosseur des lignes et des lettres, le cartouche, etc. De cette façon, le tracé du plan peut être entièrement personnalisé.

CYPECAD fournit des plans complets et précis. Il est possible d’obtenir des plans d’implantation, de niveau, de fondation, de poutres, de poteaux, de ferraillage des poteaux et des noyaux, des charges sur fondations, de la vue en élévation des murs, de ferraillage des escaliers, des charges, des consoles courtes, etc. Ces plans incluent optionnellement les tables de métré et le détail des armatures. Ils sont configurables afin de pouvoir être ajustés aux besoins de chaque utilisateur. CYPECAD dispose d'un éditeur permettant de déplacer les textes durant la visualisation des plans à l'écran.

Récapitulatifs

Il est facile d’obtenir les récapitulatifs de toutes les données introduites et des résultats: récapitulatifs des données de l'ouvrage, des combinaisons utilisées dans le calcul, des fondations, des consoles courtes, des enveloppes, des armatures et métrés de tous les éléments, des ratios de l'ouvrage, des charges horizontales du vent, des coefficients de participation (séisme), des effets du second ordre, etc.

Ces récapitulatifs apparaissent à l'écran ou par impression, mais il est également possible de créer des fichiers au format HTML, DXF, DWG, RTF, PDF, etc.

Parmi les récapitulatifs générés, les suivants sont à souligner:

Récapitulatifs détaillés des vérifications aux états limites ultimes

CYPECAD, CYPE 3D et le Générateur de portiques génèrent des récapitulatifs détaillés des vérifications aux états limites ultimes (E.L.U). Les récapitulatifs E.L.U. contiennent toutes les vérifications que ces logiciels réalisent pour dimensionner les éléments en béton, en acier, en aluminium ou en bois. Chaque vérification fait référence à la norme et à l’article qui la requiert, ou au critère qui a été retenu pour la réaliser. Le niveau de détail des récapitulatifs E.L.U. en fait des documents essentiels avec lesquels l’utilisateur peut vérifier, justifier et optimiser le dimensionnement des éléments structuraux analysés.

Le niveau de détail de ces récapitulatifs leur confère également un caractère didactique qui permet à l'utilisateur de connaître toutes les vérifications auxquelles un élément structural est soumis.

Plus d'informations

Récapitulatif de justification de l’action du vent

CYPECAD génère également des récapitulatifs de justification de l’action du vent. Il est possible de télécharger un exemple de ce récapitulatif au format PDF en cliquant sur l’image ci-après.

Plus d'informations

Métré et budget dans CYPECAD

Le budget et le métré de la structure calculée dans CYPECAD peut être généré et exporté à n’importe quelle version de CYPEPROJECT ou au format standard FIEBDC-3. Il est donc possible d’éditer et d’imprimer le budget de la structure calculée dans CYPECAD dans n’importe quel logiciel de chiffrage intégrant le format FIEBDC-3, ce qui offre un gain de temps considérable au moment de réaliser le budget. Les prix sont tirés du Générateur de prix de la construction de CYPE et peuvent ensuite être librement modifiés par l’utilisateur au sein de CYPEPROJECT.

CYPECAD permet également de générer le budget et le métré des systèmes de protection collective introduits par l’utilisateur par le biais du module Systèmes de protection collective.

Plus d'informations

Abrir en una nueva ventana

Autres prestations de CYPECAD

Systèmes de protection collective

Le module « Systèmes de protection collective » permet de générer les plans et le budget des différents systèmes de protection collective d’un ouvrage de CYPECAD.

  • Logiciel CYPE Health and safety
    Logiciel créé pour assister l’utilisateur dans l’élaboration des plans des éléments de protection collective à incorporer au projet et générer leur budget.

    Plus d'informations
Abrir en una nueva ventana

Exportation

Exportation au format IFC

CYPECAD permet l'exportation au format IFC (Industry Foundation Classes - versions 2x3 ou 4) de tous les éléments structuraux dimensionnés.

En plus d'être le format par lequel tous les logiciels inclus dans le flux de travail Open BIM échangent des informations, CYPECAD génère également des fichiers au format IFC sans avoir besoin d’être lié à un projet Open BIM. Ceci, afin que les informations obtenues dans CYPECAD puissent être lues dans les logiciels CAO/BIM tels que Allplan®, Archicad®, Revit® Architecture, etc.

Ce mode de connexion avec d'autres logiciels CAO/BIM perd les avantages importants du flux de travail Open BIM, mais constitue une fonctionnalité supplémentaire disponible dans CYPECAD depuis les versions précédentes.

L'option ‘Exporter au format IFC’ est disponible dans CYPECAD (menu Fichier > Exporter) pour réaliser l’exportation.

La boîte de dialogue ‘Exporter au format IFC’ (menu Fichier > Exporter > IFC) permet de choisir différentes variantes du format IFC pour générer le fichier d'exportation :

  • IFC 2x3
  • IFC4
  • IFC 2x3 pour Revit (versions 2012, 2013 et 2014)
  • IFC 2x3 pour Archicad
  • IFC 2x3 Allplan (version 2014 et précédentes)

CYPECAD exporte les éléments suivants au format IFC :

  • Dans les planchers unidirectionnels
    • Poutrelles armées
    • Poutrelles coulées sur site
    • Poutrelles métalliques
    • Poutrelles Joist
    • Entrevous
  • Dans les planchers mixtes
    • Bac de la dalle
    • Couche de béton
  • Dans les dalles précontraintes par post-tension
    • Câbles

CYPECAD permet également l'importation de fichiers au format IFC générés par des logiciels CAO/BIM, grâce à son module « Introduction automatique des ouvrages : DXF, DWG et modèles CAO/BIM ». Plus d'informations sur la page CYPECAD. Introduction de la structure.

Il n'est pas nécessaire que la licence d'utilisation comporte le module « Introduction automatique des ouvrages : DXF, DWG et modèles CAO/BIM » pour que CYPECAD exporte l'ouvrage au format IFC.

Abrir en una nueva ventana

Calcul avec des multiprocesseurs

CYPECAD et CYPE 3D utilisent la puissance que leur offrent les multiprocesseurs pour le calcul de leurs structures.

Pour accéder à ces prestations, CYPECAD et CYPE 3D disposent du module commun « Calcul en parallèle avec jusqu'à huit processeurs » qui permet de réduire substantiellement de temps de calcul :

Plus d’informations sur la page Utilisation des multiprocesseurs.

Abrir en una nueva ventana

Intégration dans la plateforme BIMserver.center

De nombreux logiciels CYPE sont connectés à la plateforme BIMserver.center et permettent un travail collaboratif via l'échange de fichiers dans des formats basés sur des formats standards ouverts.

Il convient de rappeler que pour travailler sur BIMserver.center, l’utilisateur peut s’enregistrer gratuitement sur la plateforme et créer un profil.

En accédant à un logiciel connecté à la plateforme, celui-ci est en mesure d'établir une connexion avec un projet sur BIMserver.center. De cette manière, les fichiers des projets développés en collaboration sur BIMserver.center sont tenus à jour.

Plus d'informations :
Tous les détails relatifs à l'utilisation des logiciels CYPE à travers la plateforme BIMserver.center peuvent être consultés ici.
Abrir en una nueva ventana

Options disponibles dans CYPECAD

La liaison de CYPECAD avec la plateforme BIMserver.center permet d'intégrer ce logiciel dans un flux de travail collaboratif et multidisciplinaire qui permet de développer des projets de manière ouverte, coordonnée et simultanée entre les différents acteurs impliqués.

Il est possible de se lier à BIMserver.center lors de la création d'un nouvel ouvrage de CYPECAD ou en utilisant le menu ‘BIMserver.center’ disponible dans le menu ‘Fichier’, ainsi que dans la partie supérieure droite de l'interface du logiciel, qui dispose des options suivantes :

  • Lier
  • Délier
  • Importer
  • Consulter
  • Actualiser
  • Partager

Les outils susmentionnés sont détaillé ci-dessous :

Liaison (création d’un nouvel ouvrage)

La liaison avec BIMserver.center peut être faite lors de la création d'un nouvel ouvrage. Pour ce faire, sélectionnez l'option ‘Nouveau’ du menu ‘Fichier’ et saisissez le nom du fichier et sa description.

Après acceptation, dans la fenêtre suivante, le logiciel offre la possibilité de se lier à un projet BIMserver.center en activant la case correspondante.

En cliquant sur l'option ‘Sélectionner projet’ et en choisissant un projet qui contient des informations pouvant être importées par CYPECAD, l'assistant ‘Importation de modèles BIM’ s'ouvre, ce qui permet de transformer les éléments lus en éléments natifs de CYPECAD.

Assistant d'importation automatique de modèles BIM

Dans ‘Configuration’, le logiciel indique dans la partie supérieure quel est le fichier principal ou de départ, correspondant au modèle architectural. Dans la partie inférieure, vous pouvez sélectionner les fichiers d'autres disciplines à inclure.

Dans les sections suivantes, ‘Plans de niveau’, ‘Poteaux’, ‘Murs’, ‘Poutres’, ‘Contour des planchers’ et ‘Éléments constructifs’, l'importation automatique de ces éléments dans le modèle de calcul peut être configurée, si nécessaire.

Lier (menu ‘BIMserver.center’)

Il est possible de lier un ouvrage de CYPECAD à BIMserver.center après sa création. Pour cela, il faut ouvrir le menu ‘BIMserver.center’ en haut à droite à partir de l'onglet ‘Entrée de poutres’ ou de l'onglet ‘Résultats’. Sélectionnez ensuite ‘Lier’.

Dans la fenêtre suivante, cliquez sur ‘Sélection du projet’ et sélectionnez ensuite le projet BIMserver.center dans lequel les informations du modèle sont hébergées. Il est également possible de créer un nouveau projet, au cas où il n'aurait pas été créé auparavant.

Après avoir accepté, les fichiers d'autres applications et disciplines à inclure sont sélectionnés en bas en activant les cases dans la colonne ‘Importer’. En acceptant, la liaison est terminée.

Les informations contenues dans les fichiers indiqués seront visibles dans le menu ‘Groupes’ de l'onglet ‘Entrée de poutres’ en utilisant l'option ‘Vue 3D du bâtiment, y compris le modèle BIM’.

Dans le menu ‘Éléments’ en haut à gauche, la visualisation des différents fichiers du modèle BIM peut être activée ou désactivée. Cette visualisation facilitera le processus de définition géométrique des éléments de la structure.

Note :
L'option ‘Lier’ ne permet pas d'accéder à l'assistant d'importation automatique de modèles BIM, de sorte que les informations lues ne seront pas automatiquement transformées en éléments natifs de CYPECAD. Pour ce faire, il faut utiliser l'option ‘Importer’ du même menu.

Délier

Dans le menu ‘BIMserver.center’, il est également possible de ‘Délier’ l’ouvrage du projet BIM. L’ouvrage peut être lié au même projet ou à un autre projet à tout moment.

Importer

L'option ‘Importer’ permet de lire le modèle architectural du projet BIMserver.center et de le transformer en éléments natifs de CYPECAD, ainsi que de lier l’ouvrage à un projet BIMserver.center.

Cela génère les plans de niveau, les poteaux, les murs porteurs, les poutres, le contour des planchers  et les éléments constructifs du modèle de calcul, à travers le même assistant d'importation du modèle BIM qui apparaît dans le processus de création d'un nouvel ouvrage.

Note :
Cette option n'est disponible que si aucun nouveau niveau n'a été créé dans CYPECAD.

Consulter

L'option ‘Consulter’ permet de consulter l'état des fichiers inclus dans le projet BIMserver.center. Dans la partie droite, le logiciel indique s'ils ont subi des modifications. Pour inclure les fichiers avec les modifications, activez la case ‘Importer’ dans la partie gauche et acceptez la fenêtre.

Actualiser

L'option ‘Actualiser’ ouvre un assistant de mise à jour du modèle BIM.

Dans la première section de l'assistant, ‘Configuration’, le logiciel permet d'inclure les nouveaux éléments dans le modèle de calcul, de mettre à jour les éléments modifiés ou de supprimer les éléments au moyen d'une série de cases qui peuvent être activées ou désactivées.

En outre, les ‘Fonds de plan DXF’ inclus dans le modèle BIM peuvent être mis à jour.

Dans la partie inférieure, les fichiers d'autres applications et disciplines sont sélectionnés pour mettre à jour leurs informations.

Dans les sections suivantes de l'assistant, des modifications peuvent être apportées aux ‘Plans de niveau’, ‘Murs’, ‘Poutres’, ‘Contour des planchers’ et ‘Éléments constructifs’. Après avoir cliqué sur ‘Terminer’, le logiciel affiche une fenêtre avec les ‘Résultats de l’actualisation’, indiquant les éléments traités, créés, modifiés et supprimés, ainsi que les éventuels incidents.

Exporter

L'option ‘Exporter’ permet de transférer les informations du modèle CYPECAD dans le projet BIMserver.center.

Pour ce faire, il faut d'abord entrer le nom du fichier à exporter et sa description.

Si l'option ‘Régénérer les GUID (Global Unique Identifier) des éléments du projet’ est activée, de nouveaux identifiants sont générés pour les éléments structuraux, afin qu'ils soient considérés comme de nouveaux éléments dans le projet.

Dans la section ‘Poteaux’, vous avez le choix entre ‘L'extrémité du poteau est définie comme la face inférieure du plancher ou de la poutre du niveau supérieur’ ou ‘L'extrémité du poteau est définie comme la face supérieure du plancher ou de la poutre du niveau supérieur’.

Dans la section ‘Composants des planchers partagés’, activez l’option ‘Poutrelles’ pour exporter celles-ci (y compris ou non les ‘Treillis des poutrelles’), les ‘Entrevous’ ou les ‘Entrevous perdus dans les planchers réticulés’, selon le cas.

Dans la section suivante, ‘Couleurs des éléments’, vous pouvez définir ‘Selon leur matériau’ ou reprendre celles utilisées dans la vue 3D de CYPECAD, avec l'option ‘Vue 3D de CYPECAD’.

Il est également possible d'exporter la géométrie des armatures, du modèle analytique et de la déformée, en cochant les options correspondantes et en indiquant un facteur d'échelle pour les différentes hypothèses.

Si nécessaire, l'option ‘Exporter les efforts pour le calcul des assemblages’ peut être cochée pour les exporter vers d'autres logiciels tels que CYPE Connect ou StruBIM Steel.

Les dernières cases permettent d'exporter les quantités et le budget de la structure.

Après avoir accepté, le logiciel exécute le processus d'exportation et affiche la case ‘Information’ pour indiquer s'il s'est déroulé avec succès. En acceptant à nouveau, les informations seront téléchargées dans le projet BIMserver.center, ce qui permettra aux intervenants au projet de les visualiser dans les applications liées.

Ces informations seront également visibles dans la section correspondante du projet sur le site BIMserver.center.

Abrir en una nueva ventana

Normes incluses dans la licence d'utilisateur

Les normes avec lesquelles il est possible de travailler dépendent du pays depuis lequel la licence est acquise. Par défaut, seules les normes implémentées pour ce pays sont activées.

Plus d'informations à ce sujet et sur la possibilité d’acquérir des normes non incluses initialement dans la section Normes implémentées dans les logiciels CYPE.

Abrir en una nueva ventana

Versions de CYPECAD

Outre la version CYPECAD (sans limitation), le logiciel est également disponible en deux versions limitées qui conservent les mêmes outils et les mêmes possibilités d'acquisition de modules. Les versions disponibles sont :

Les structures 3D intégrées de CYPECAD (également disponibles pour CYPECAD LT30 et CYPECAD LT50) ne constituent pas un module en tant que tel. Pour définir ces structures 3D dans CYPECAD, il est nécessaire que la licence d'utilisation dispose également des permis d'utiliser CYPE 3D et, optionnellement, des modules exclusifs de CYPE 3D.

Licences et modules associés

Les logiciels CYPE sont activés au moyen de licences électroniques qui peuvent contenir un ou plusieurs modules. La liste des modules compatibles avec chaque logiciel peut varier en fonction du produit acquis et du type de licence.

Pour consulter la liste des modules compatibles avec ce logiciel, vous pouvez accéder à 'Modules des logiciels CYPE'.

Veuillez noter que la liste des modules disponibles dans la licence dépend du produit acquis.

Voir la liste des modules

INFORMATION

Contact

Mentions légales

FAQ

Formulaire de plainte

SUIVEZ-NOUS

Facebook

Instagram

LinkedIn

YouTube
cype

© CYPE Ingenieros, S.A.
Av. de Loring, 4
03003 Alicante, Espagne
