CYPE 3D

Sélection de normes

Les ‘Normes’ du projet sont définies en cliquant sur le bouton correspondant.

La fenêtre ‘Sélection de normes’ s'affiche et permet de choisir les normes associées aux éléments des matériaux suivants :

• Béton
• Acier formé à froid
• Acier laminé
• Bois
• Aluminium

Dans chacun d'entre eux, nous sélectionnons la norme souhaitée parmi celles disponibles dans le menu déroulant.

Sélection de matériaux

Les matériaux par défaut utilisés dans les profilés du projet sont définis dans la section ‘Profilés’.

Pour définir l'acier des profilés métalliques, les menus déroulants ‘Acier laminé’ et ‘Acier formé à froid’ sont utilisés.

Dans ‘Bois’, dans la section ‘Matériau’ de la fenêtre surgissante, le type de bois et la ‘Classe résistante’ associée aux éléments de ce matériau sont sélectionnés. Dans les sections suivantes, la ‘Classe de service’ et la ‘Durée d'application des charges introduites dans les hypothèses d'exploitation’ sont définies pour chaque ‘Hypothèse’.

La section ‘Aluminium’ permet de sélectionner l'alliage et l'état de dureté à appliquer aux éléments en aluminium.

Dans ‘Béton’, ce matériau est défini pour les barres génériques de béton (insérées à partir de ‘Barre’ et sélectionnant ‘Générique’, ‘Barre en béton’).

Bibliothèque des types d'aciers de l'utilisateur

L'option ‘Bibliothèque des types d'aciers de l'utilisateur’, disponible dans le coin supérieur droit de la section ‘Profilés’, permet de créer et de gérer des listes de types d'aciers définis par l'utilisateur, que ce soit ‘Acier laminé’ ou ‘Acier formé à froid’.

Pour chacun d'entre eux, une ‘Référence’, sa ‘Limite d’élasticité’ et, dans les ‘Données pour le calcul des assemblages’, sa ‘Limite de rupture’ et le ‘Coefficient de corrélation pour les soudures en angle’ sont indiqués.

Après avoir créé un acier utilisateur, celui-ci peut être sélectionné dans les listes déroulantes correspondantes de la fenêtre ‘Données générales’ (‘Acier laminé’ et ‘Acier formé’).

Sélection du béton, de l'acier des barres et des caractéristiques des granulats

Les caractéristiques du béton armé utilisé par défaut dans l’ouvrage sont définies dans la section ‘Béton armé’.

Tout d'abord, le type de béton associé à chacun des éléments suivants est sélectionné dans les menus déroulants correspondants :

• Béton pour poteaux
  Définit le béton par défaut utilisé dans les barres saisies dans l’onglet inférieur ‘Structure’ à partir de l'option ‘Poteau’ ou ‘Barre’ > ‘Poteau’.
• Béton pour poutres de plancher
  Définit le béton par défaut utilisé dans les barres saisies dans l'onglet inférieur ‘Structure’ à partir de l'option ‘Poutre’ ou ‘Barre’ > ‘Poutre’.
• Béton pour éléments de fondation
  Définit le béton par défaut utilisé dans les éléments disposés dans l'onglet inférieur ‘Fondations’ (tels que les semelles superficielles, les semelles sur pieux, les poutres de redressement et de liaison).

Dans la section ‘Acier de barres’, sélectionnez le renforcement d’acier à utiliser dans chacune des catégories suivantes :

• Poteaux
  Définissez l'acier des armatures suivantes des poteaux :
  • Armature longitudinale
  • Armature transversale
• Poutres
  Définissez l'acier des armatures suivantes des poutres de plancher :
  • Armature supérieure de montage
  • Armature supérieure de renfort
  • Armature inférieure
  • Armature transversale
  • Armature de peau
• Fondation
  Définissez l'acier des armatures des éléments de fondation suivants :
  • Semelles superficielles
  • Semelles sur pieux
  • Poutres de redressement et de liaison

Les ‘Caractéristiques du granulat’ doivent être précisées pour chaque type d'élément (‘Poteaux’, ‘Poutres de plancher’, ‘Poutres de fondation’ et ‘Fondation’).

Dans chaque cas, la ‘Nature’ et la ‘Taille maximale’ des granulats doivent être définies.

Enrobages

L'option ‘Enrobages’ permet de définir l’enrobage pour chaque type d'élément en béton armé :

• Poteaux
  L’enrobage du poteau est défini comme la distance entre la face du poteau et la face de la barre de l'étrier (enrobage géométrique).

• Poutres
  Permet de définir indépendamment l’enrobage supérieur, l’enrobage inférieur et l’enrobage latéral des poutres. Dans tous les cas, les enrobages sont définis comme la distance entre la face de la poutre et la face de la barre de l'étrier (enrobage géométrique).

• Fondation
  Permet de définir indépendamment les enrobages ‘Supérieur’, ‘Inférieur’ et ‘Latéral’ pour les ‘Semelles superficielles et sur pieux’ et les ‘Poutres de redressement et de liaison’, mesurés du périmètre de la section en béton à la surface des barres.

Chutes d'acier

L’option ‘Chutes d'acier’ permet d'introduire des pourcentages associés aux chutes ou aux pertes d'acier dans ‘Poteaux’, ‘Poutres’, ‘Semelles superficielles’, ‘Semelles sur pieux’ et ‘Poutres de redressement et de liaison’.

Ces chutes sont considérées comme des incréments dans les métrés obtenus automatiquement par le logiciel.

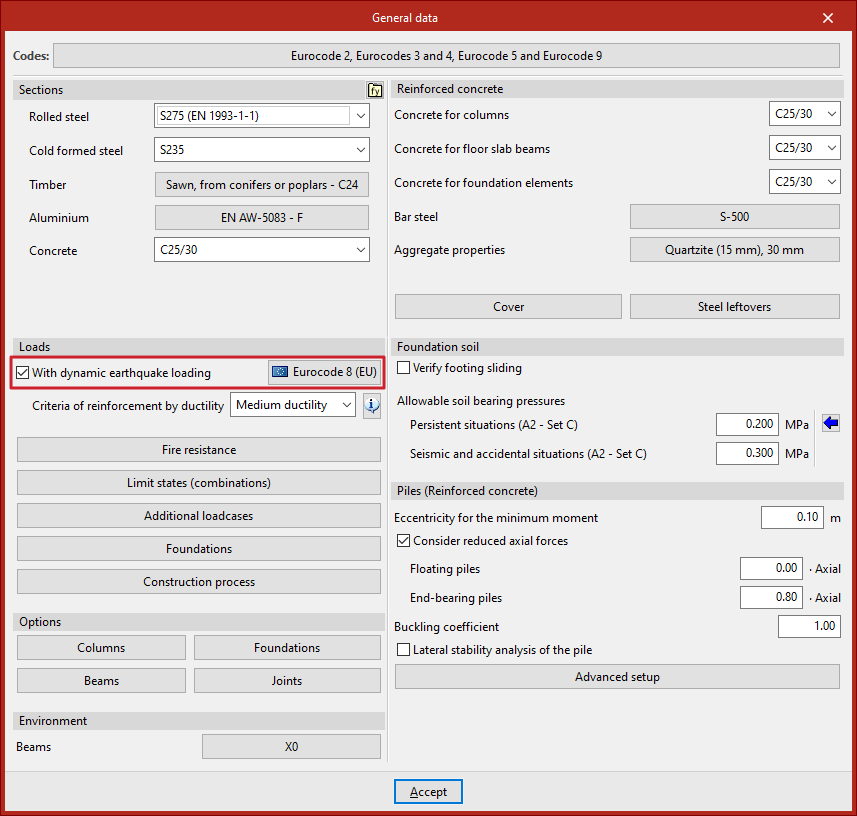

Option ‘Avec séisme dynamique’

Dans la fenêtre ‘Données générales’, située dans la section ‘Actions’, la case ‘Avec séisme dynamique’ est activée pour que le logiciel effectue l'analyse sismique dynamique dans le calcul de la structure.

Cela ouvre la fenêtre ‘Norme pour le calcul de l'action sismique’.

Par la suite, le logiciel active un bouton avec le nom de la norme choisie, qui permet de revenir à la fenêtre pour apporter des modifications à sa configuration.

Configuration de la norme pour le calcul de l'action sismique

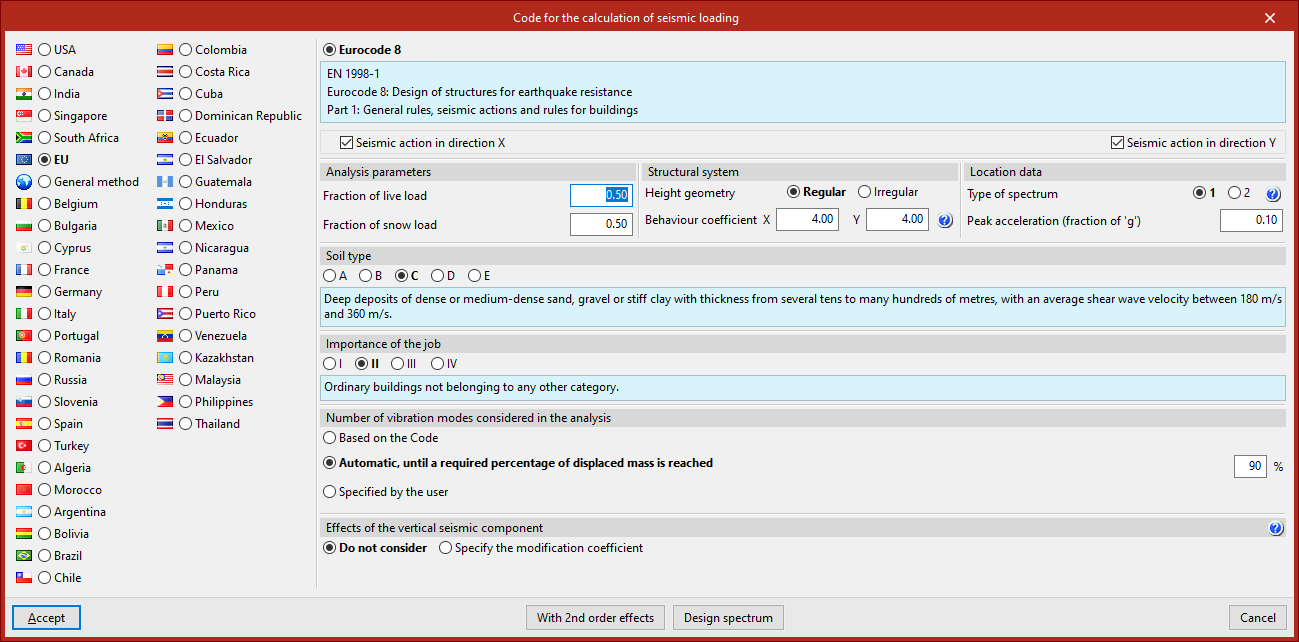

Dans la fenêtre ‘Norme pour le calcul de l'action sismique’, sélectionnez d'abord le pays ou la région dans la colonne de gauche. Les normes associées à chacun d'eux seront affichées en haut à droite.

En sélectionnant la norme souhaitée, il est possible de configurer les paramètres associés à l'aide des autres options du panneau.

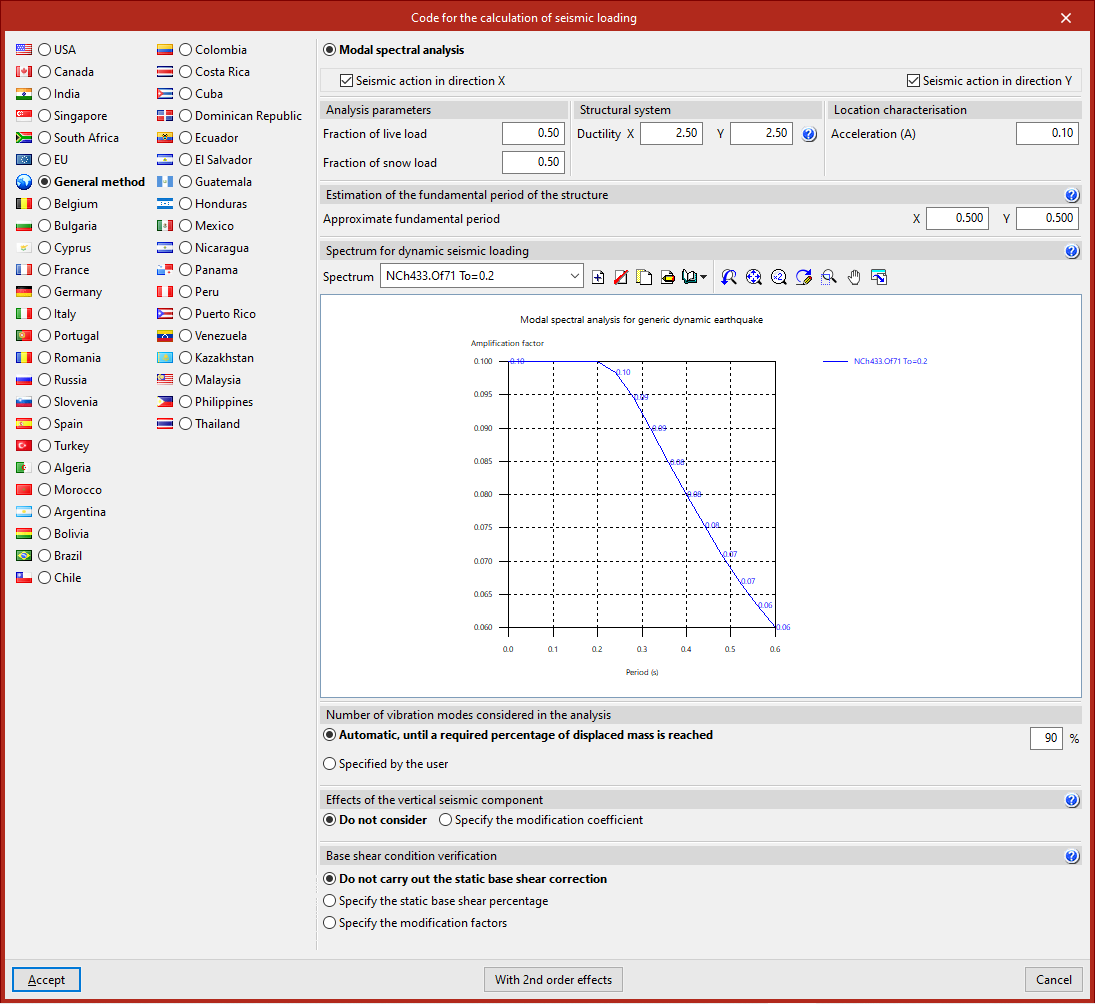

Vous pouvez également sélectionner la ‘Méthode générale’, qui permet de définir un spectre sismique personnalisé.

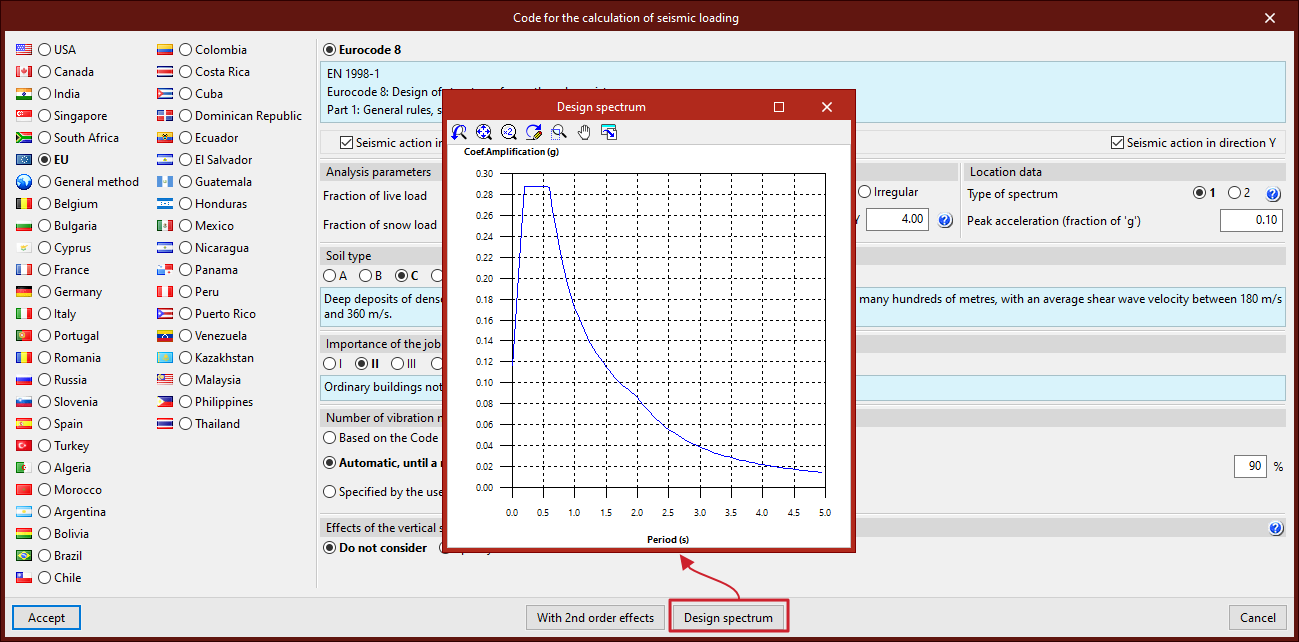

Spectre de calcul

Le bouton en bas permet de consulter le ‘Spectre de calcul’ généré automatiquement avec les options cochées.

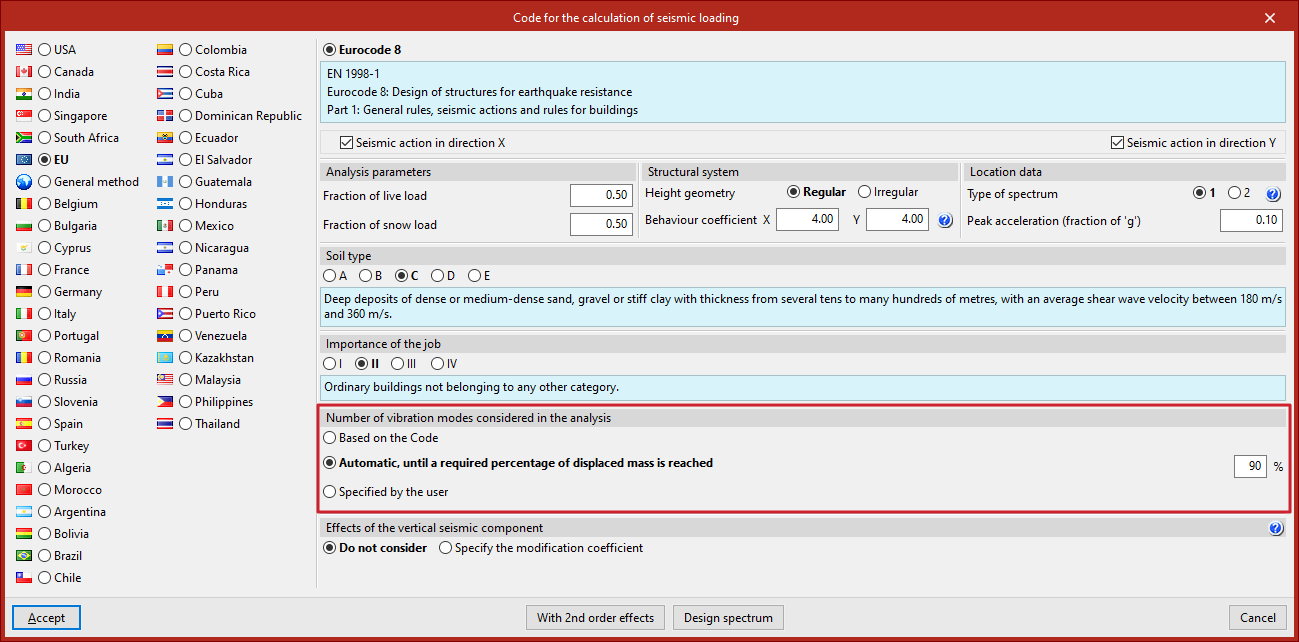

Nombre de modes de vibration qui interviennent dans l'analyse

L’analyse dynamique modale spectrale doit inclure tous les modes qui contribuent de manière significative à la réponse dynamique de la structure. Pour ce faire, il faut indiquer le ‘Nombre de modes de vibration qui interviennent dans l'analyse’ dans la section correspondante.

• Si ‘Selon la norme’ est sélectionné, le logiciel détermine le nombre de modes en fonction des exigences de la norme sismique sélectionnée.
• Si vous choisissez ‘Automatique, jusqu'à atteindre un pourcentage exigé de masse déplacée’, vous devez entrer le pourcentage souhaité, qui sera normalement élevé pour garantir une analyse significative.
• Si l’option ‘Spécifié par l'utilisateur’ est choisie, vous devez renseigner directement le nombre de modes en fonction de vos propres critères. Ce nombre influence le temps de calcul et doit être maintenu à une valeur raisonnable pour assurer un pourcentage adéquat de masse déplacée, vérifiable dans les récapitulatifs.

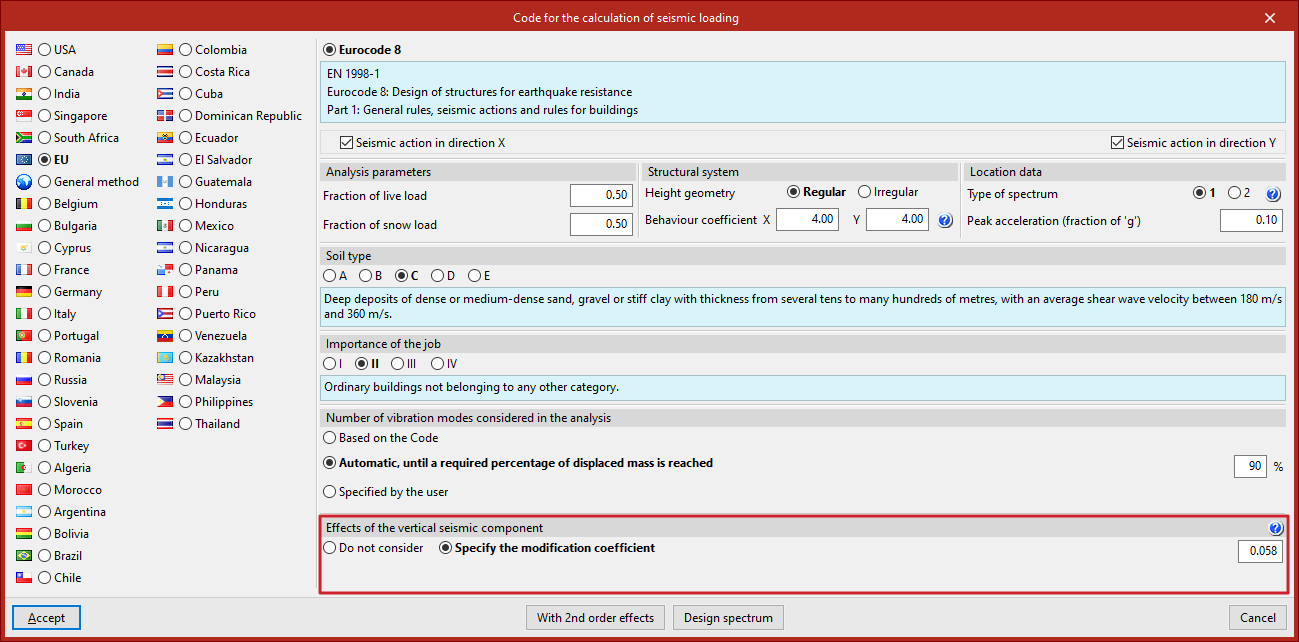

Effets de la composante sismique verticale

En ce qui concerne les ‘Effets de la composante sismique verticale’, celle-ci peut ne pas être prise en compte dans la plupart des cas dans la plupart des cas.

Cependant, si vous souhaitez l'inclure, vous devez ‘Spécifier le coefficient de modification’ en sélectionnant l'option correspondante et en ajustant le facteur pour les charges permanentes dans les combinaisons sismiques.

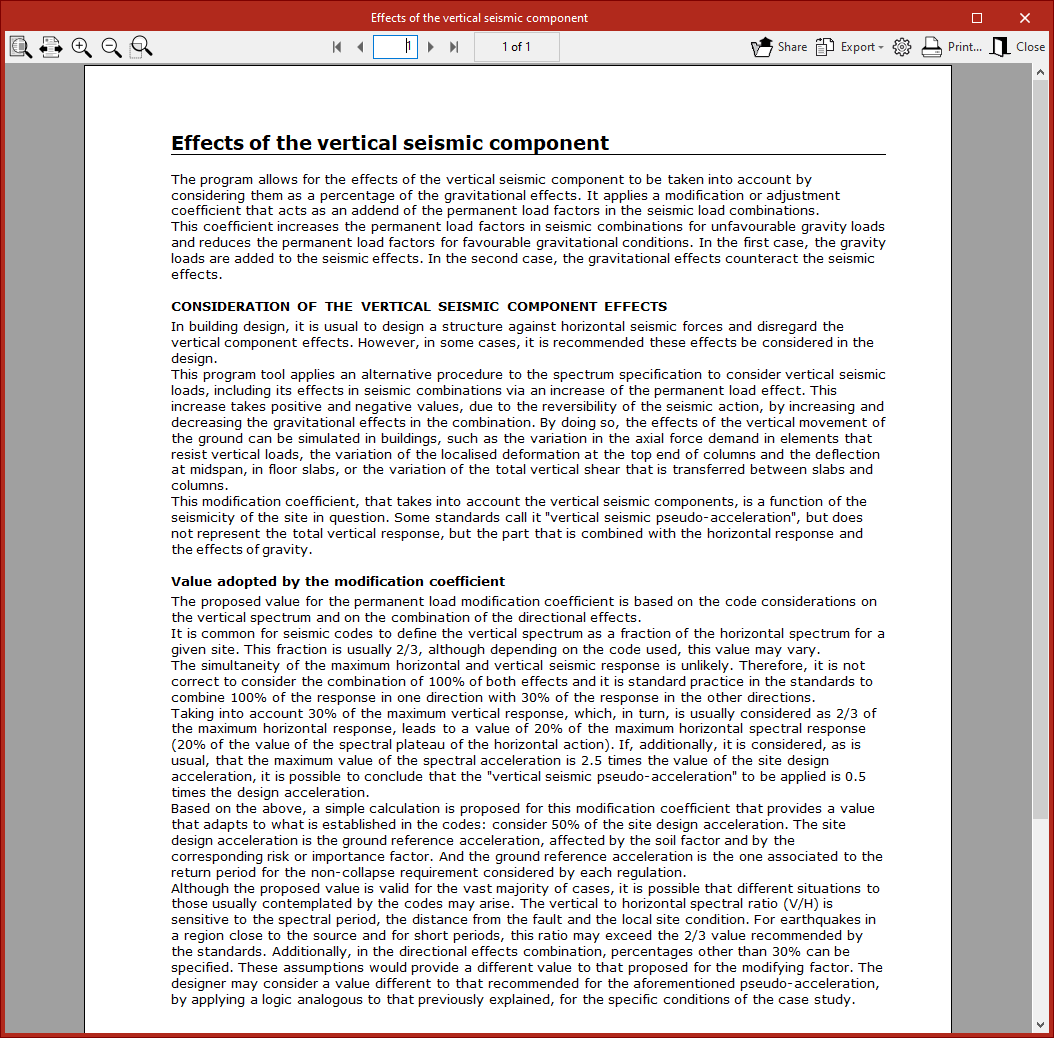

En utilisant le bouton d'aide, vous pouvez consulter les informations sur la ‘Considération des effets de la composante sismique verticale’ et la ‘Valeur adoptée par le coefficient de modification’.

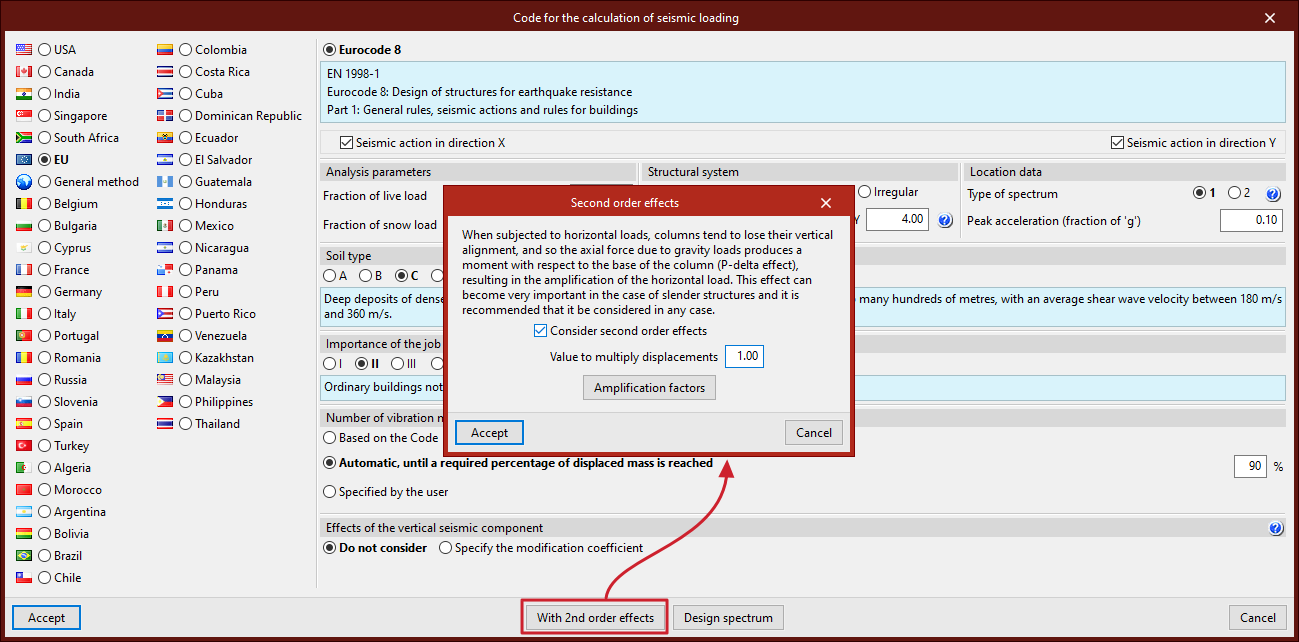

Effets du second ordre

Par défaut, le calcul est effectué ‘Sans effets de 2nd ordre’. Si vous souhaitez les prendre en compte, accédez à la fenêtre de configuration ‘Effets du second ordre’ à l'aide du bouton en bas et cochez la case correspondante pour ‘Considérer effets de second ordre’. Le logiciel utilisera la méthode P-delta pour les estimer.

Il faut également indiquer la ‘Valeur multiplicatrice des déplacements’ qui, dans les structures avec poteaux métalliques, peut être égale à 1.

Depuis la fenêtre ‘Effets du second ordre’, vous pouvez également consulter les ‘Facteurs d'amplification’ des actions horizontales correspondant au dernier calcul effectué.

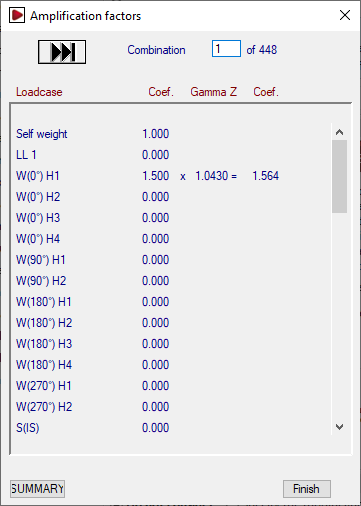

Pour chaque hypothèse de chaque combinaison, les coefficients de majoration non amplifiés et amplifiés sont affichés, ainsi que la valeur gamma Z (qui relie les précédents).

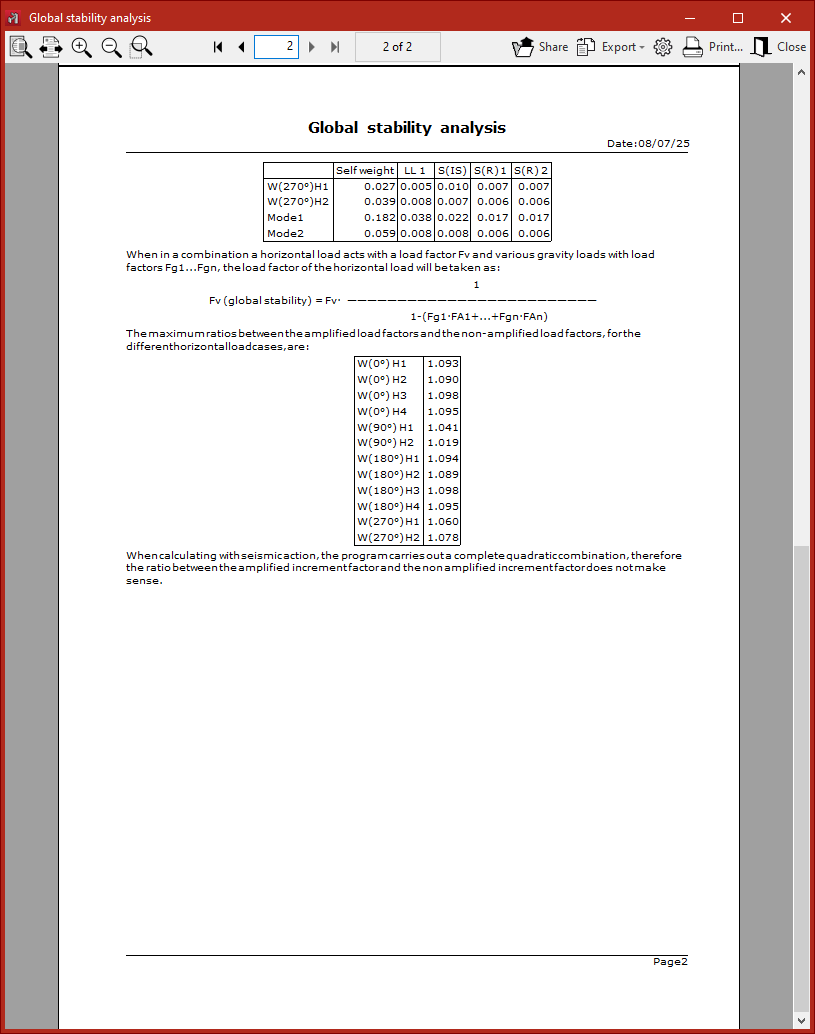

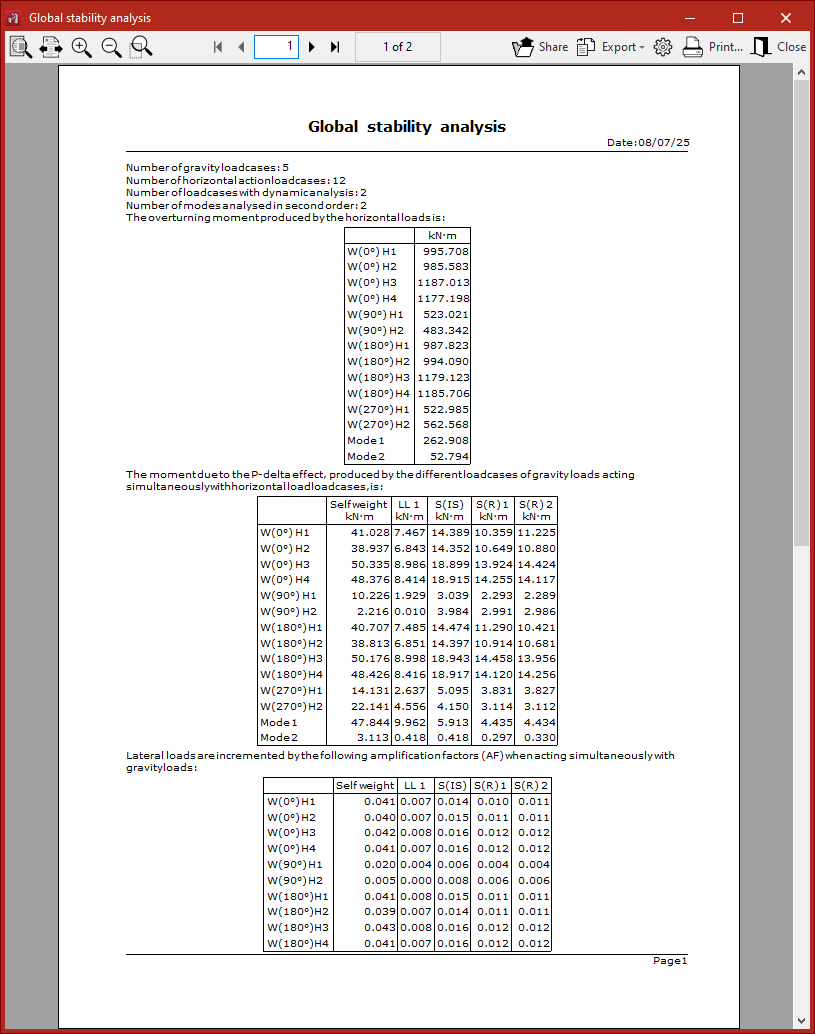

Le bouton inférieur permet d'accéder à un rapport récapitulatif de l'analyse de stabilité globale.

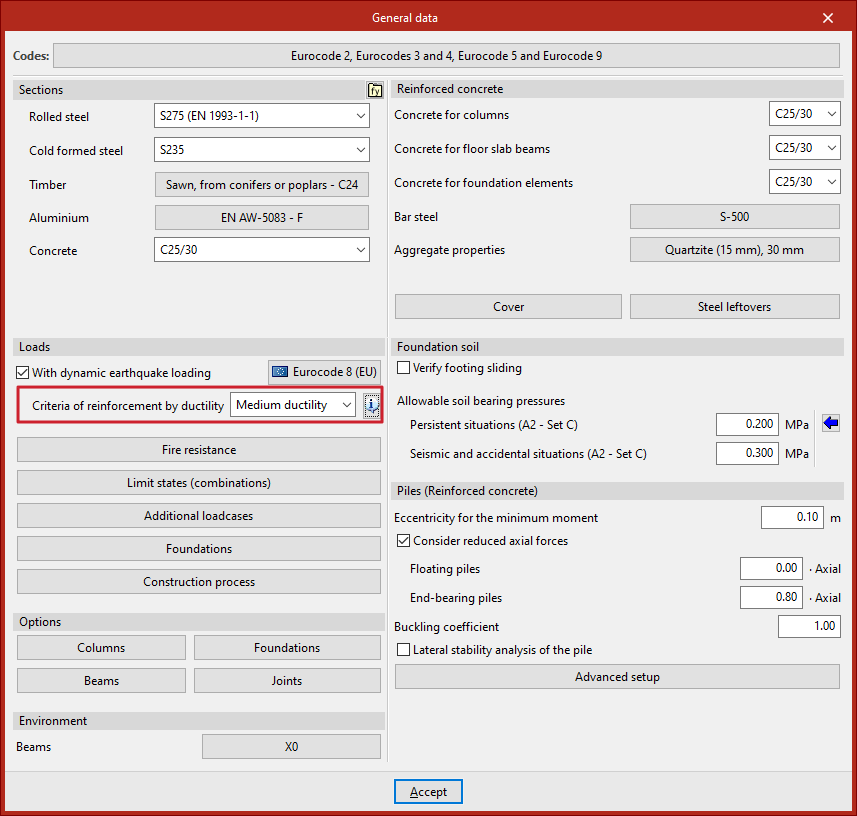

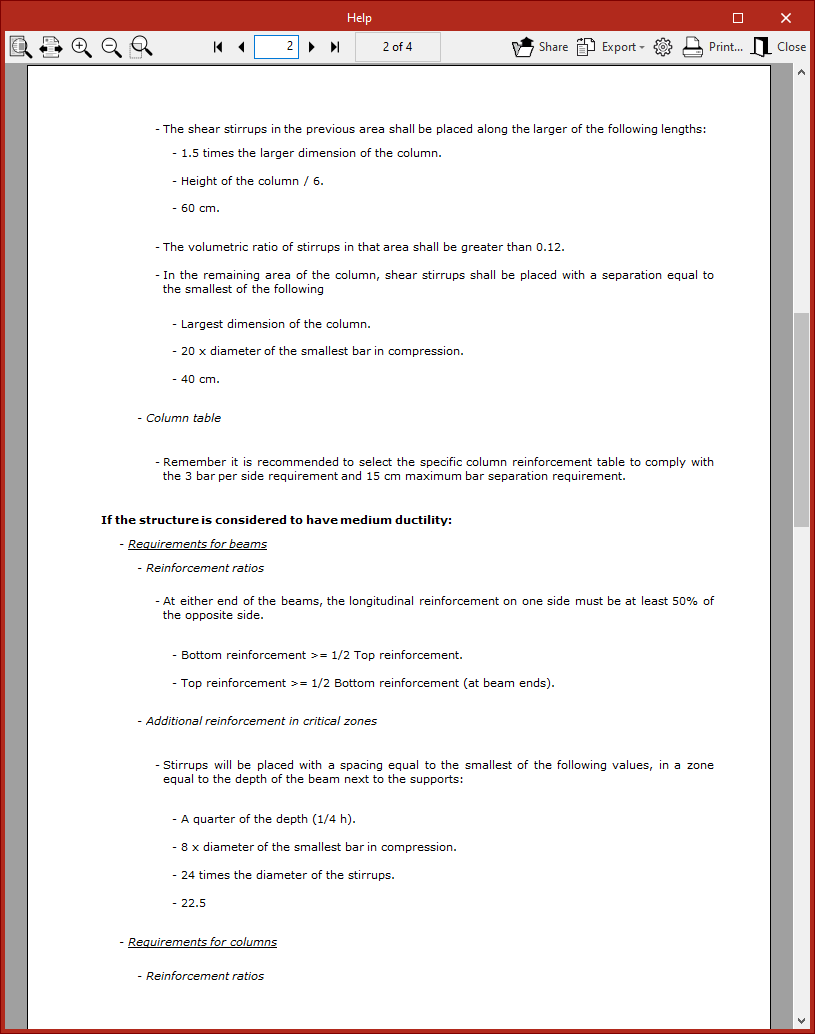

Critères d'armature par ductilité

Une fois la norme sismique configurée, dans la section ‘Actions’ de la fenêtre ‘Données générales’, vous pouvez définir les ‘Critères d'armature par ductilité’ lors du dimensionnement des poteaux et poutres en béton, en choisissant entre ‘Ductilité limitée’, ‘Ductilité moyenne’ ou ‘Ductilité haute’.

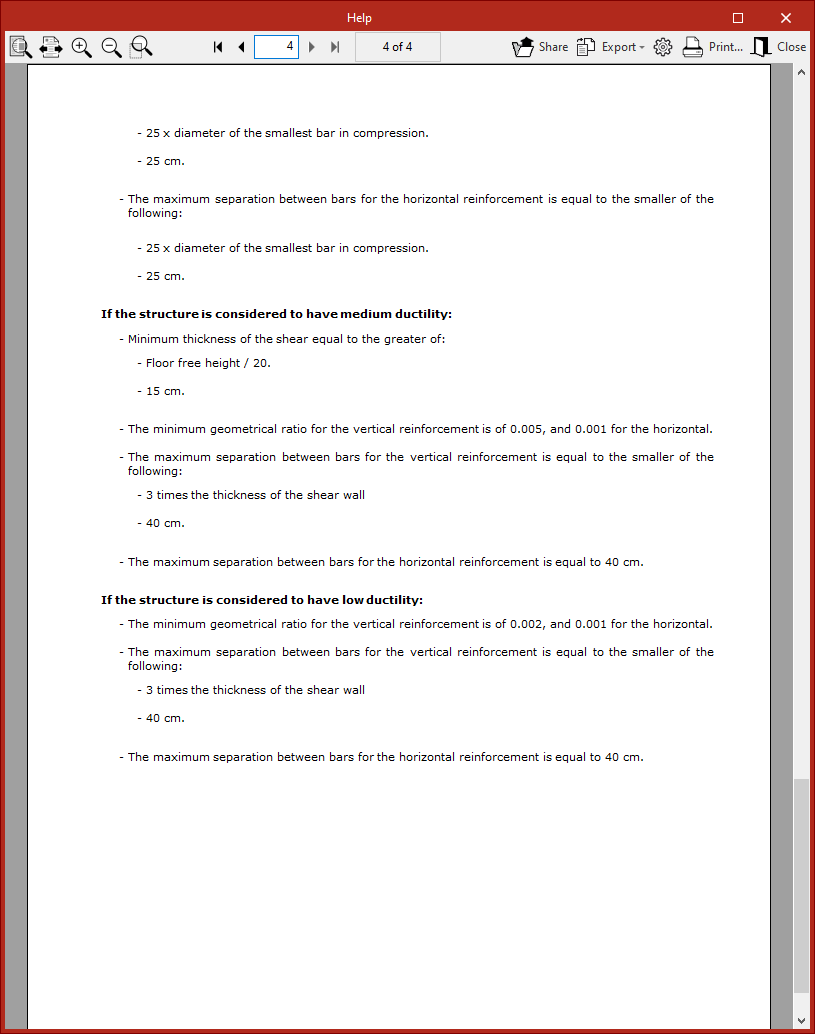

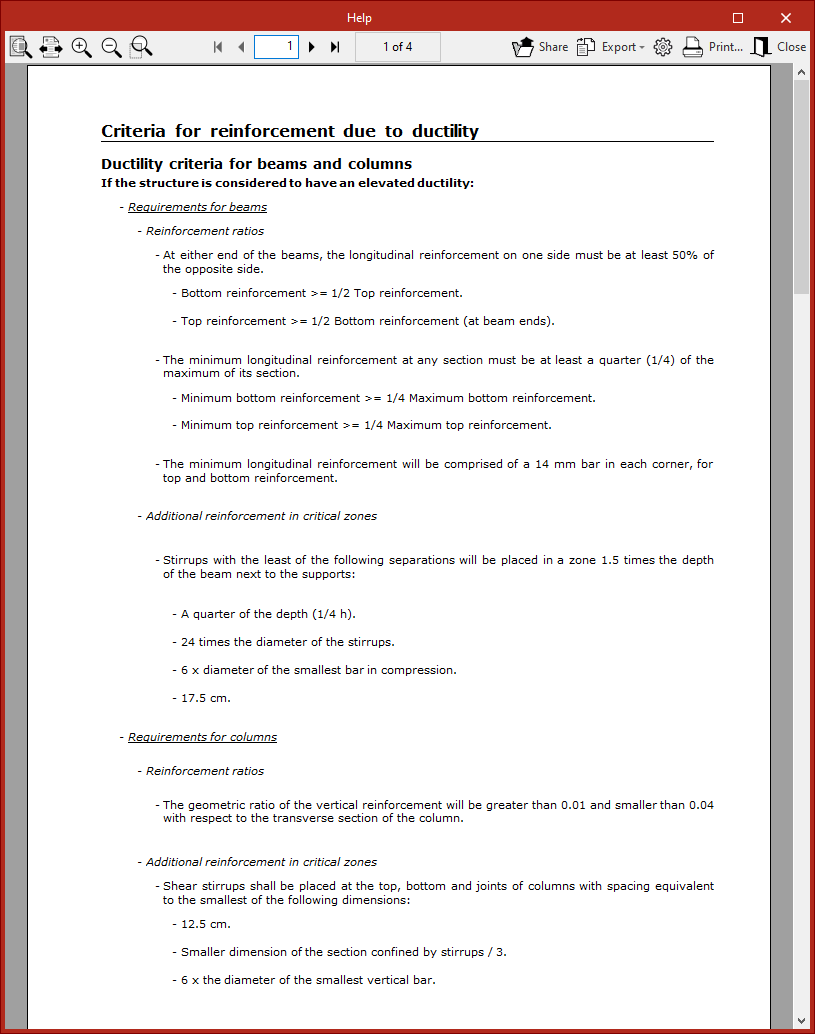

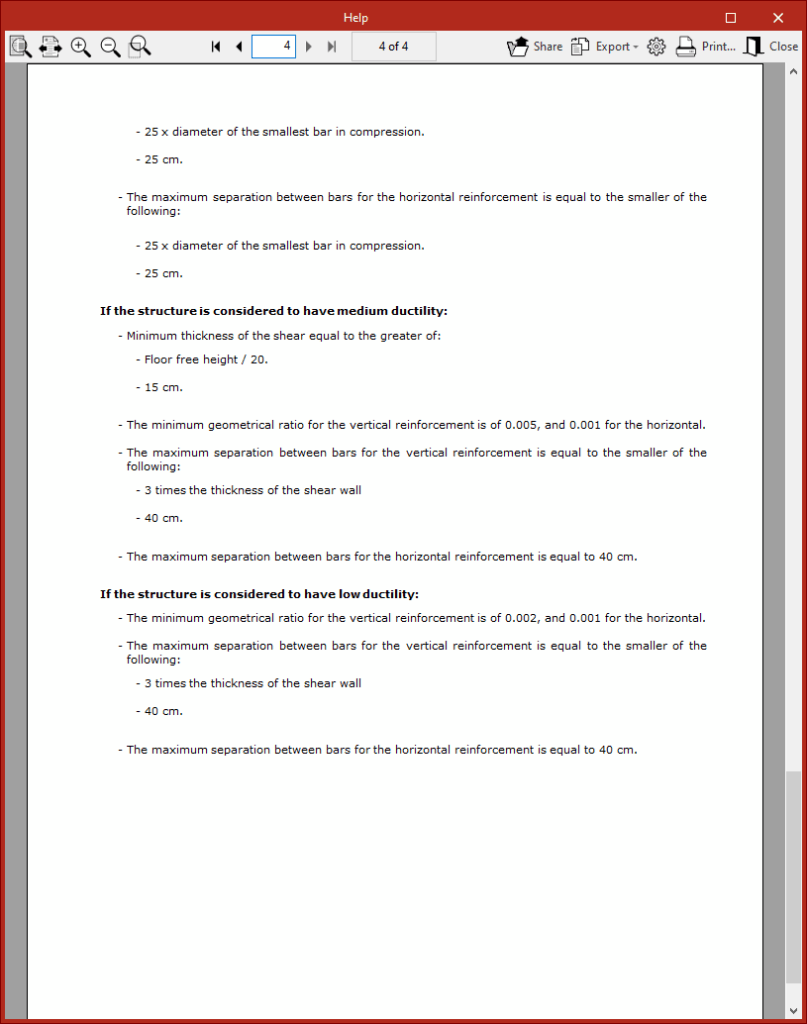

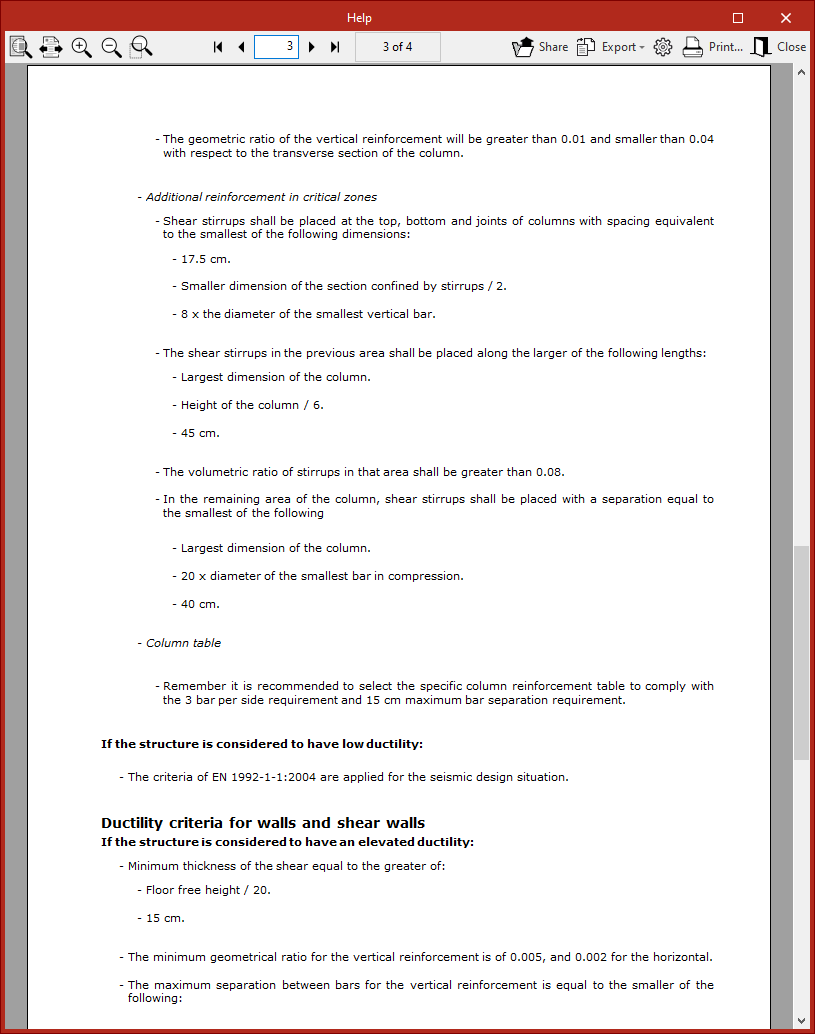

Une description détaillée de ces critères est disponible via le bouton d'aide.

Option ‘Résistance au feu’

Pour activer et configurer le contrôle de la résistance au feu, dans la section ‘Actions’, cliquez sur le bouton ‘Résistance au feu’.

Le logiciel présente un onglet pour chacun des matériaux sur lesquels le contrôle de la résistance au feu peut être effectué en fonction des normes implémentées.

Dans notre cas, le contrôle est disponible pour les éléments en ‘Acier’ et en ‘Bois’. Cette configuration s'appliquera par défaut à tous les éléments de ces matériaux définis dans l'ouvrage.

Résistance au feu des éléments en acier

Dans le cas des profilés en ‘Acier’, trois options sont disponibles.

Cochez la première pour ‘Ne pas considérer la situation d'incendie’.

La deuxième permet de ‘Vérifier la résistance au feu’. La norme qui apparaît ici pour le contrôle de la résistance au feu dépend de la norme sélectionnée pour le dimensionnement des éléments structuraux de chaque matériau.

Dans la partie inférieure, la ‘Résistance requise’ est indiquée, c'est-à-dire la durée en minutes pendant laquelle un élément structurel doit conserver sa capacité portante, et, dans le menu déroulant, le ‘Revêtement de protection’

Vous pouvez indiquer ici ‘Sans revêtement ignifuge’ ou utiliser des revêtements tels que peinture intumescente, mortier intumescente, plaques, panneaux, projections et mortiers de différents matériaux, ou laine minérale ou de roche.

• Sans revêtement ignifuge
• Peinture intumescente
• Mortier intumescent
• Plaque de fibrosilicate de calcium
• Plaque de fibrociment
• Plaque de carton plâtre
• Plaque de vermiculite-perlite avec ciment
• Panneau rigide de laine de roche
• Projeté de fibres minérales
• Mortier de vermiculite-perlite avec ciment (densité faible)
• Mortier de vermiculite-perlite avec ciment (densité élevée)
• Mortier de vermiculite-perlite avec plâtre
• Laine minérale ou de roche

Si vous sélectionnez 'Peinture intumescente' ou 'Mortier intumescente', vous pouvez télécharger les catalogues des fabricants inclus dans Open BIM Database en cliquant sur le bouton à droite.

Sélectionnez ensuite la 'Référence' du fabricant et le produit dans les menus déroulants disponibles.

Le fonctionnement des peintures et des mortiers intumescents est similaire. Le logiciel dimensionne et vérifie les épaisseurs de revêtement en fonction des informations techniques de chaque produit.

Pour consulter les données relatives aux revêtements de protection disponibles pour les éléments en acier et n'appartenant pas à Open BIM Database, cliquez sur le bouton correspondant dans la barre de titre de la fenêtre.

Vous pouvez ainsi consulter un tableau d'aide dans la fenêtre surgissante avec les valeurs 'Densité', 'Conductivité' et 'Chaleur spécifique' des différents revêtements de protection inclus dans le logiciel.

Il est également possible de ‘Calculer la température critique dans la situation d'incendie’. Il s'agit de la température que chaque profilé doit atteindre pour provoquer l'effondrement.

Elle est calculée à l'aide d'une procédure itérative, en tenant compte des combinaisons établies par la norme sélectionnée pour la situation d'incendie, ainsi que des caractéristiques mécaniques de l'acier à des températures élevées.

Résistance au feu des éléments en bois

Dans le cas des barres en ‘Bois’, si la case ‘Vérifier la résistance au feu’ est cochée, en plus de la ‘Résistance requise’, la ‘Protection des surfaces’ est définie en la sélectionnant dans le menu déroulant.

Les surfaces peuvent être des ‘Surfaces non protégées’, des ‘Surfaces protégées par des panneaux dérivés du bois’ ou des ‘Surfaces protégées par des panneaux de carton-plâtre (couche interne)’. Dans ces cas, le ‘Temps d'erreur de la protection’ est spécifié.

Après avoir accepté les fenêtres, vous revenez à l'interface générale du logiciel.

Option ‘États limites (combinaisons)’

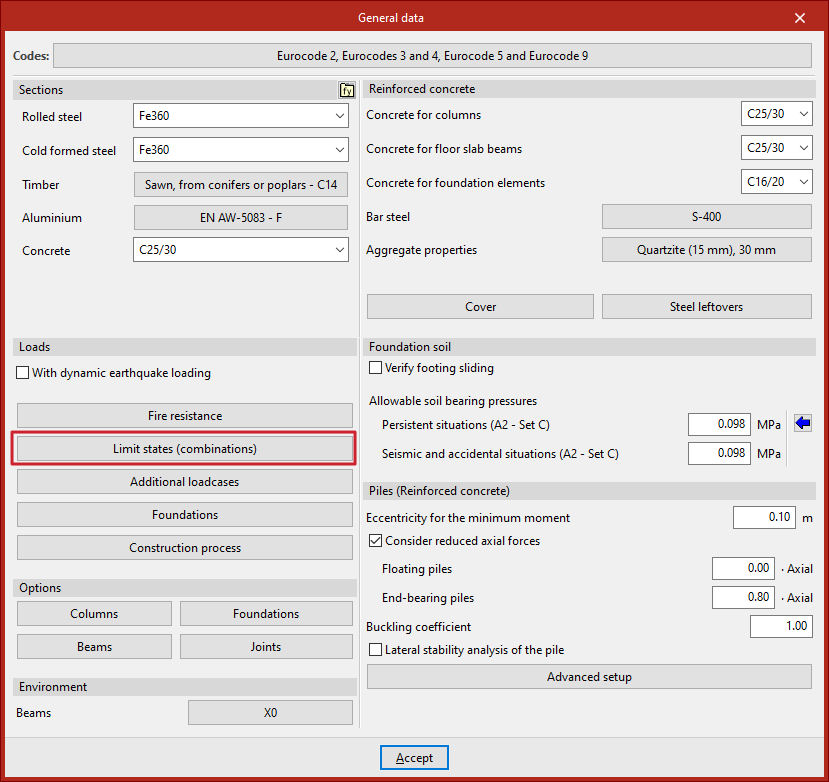

En bas de la fenêtre, dans la section ‘Actions’, cliquez sur ‘États limites (combinaisons)’.

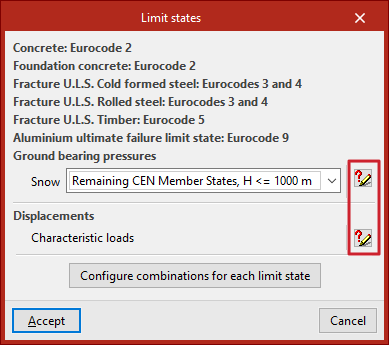

La fenêtre ‘États limites’ s'ouvre alors, dans laquelle vous pouvez spécifier les données nécessaires pour vérifier les éléments structuraux par rapport aux états limites ultimes des différents matériaux. De plus, vous pouvez définir les combinaisons pour les ‘Contraintes sur le terrain’ et les ‘Déplacements’.

Par défaut, le logiciel crée automatiquement les combinaisons pour les états limites de chaque matériau en suivant les indications de la norme sélectionnée.

Vous pouvez consulter les combinaisons générées en cliquant sur les boutons situés à droite.

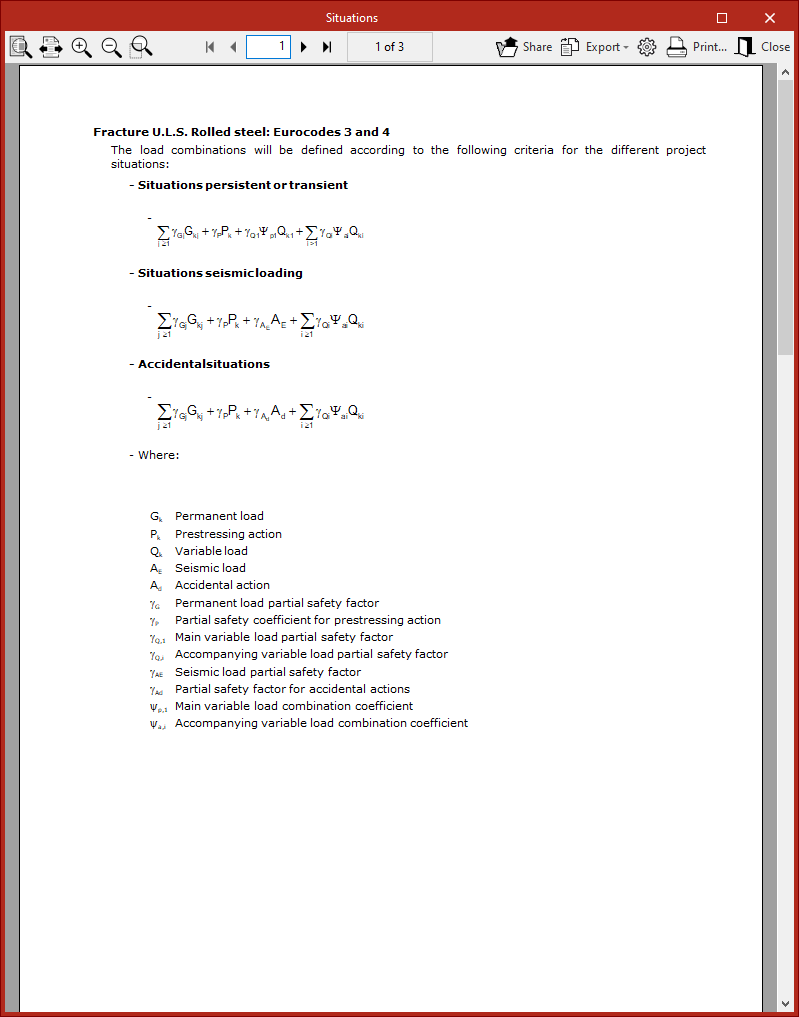

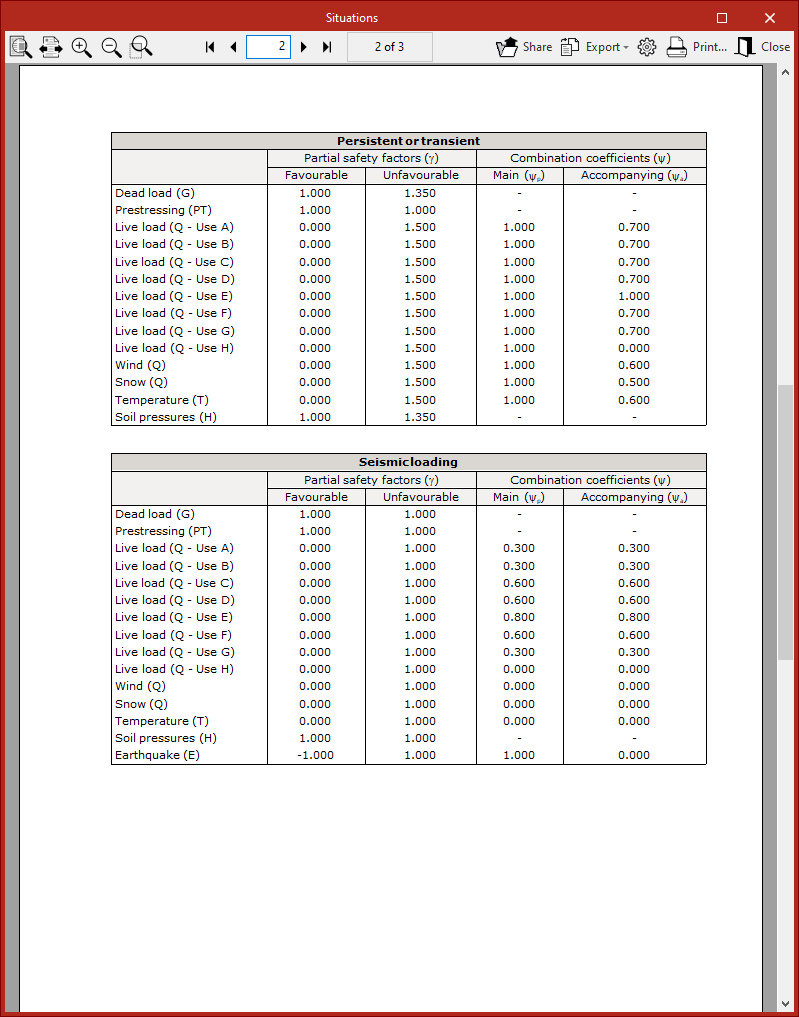

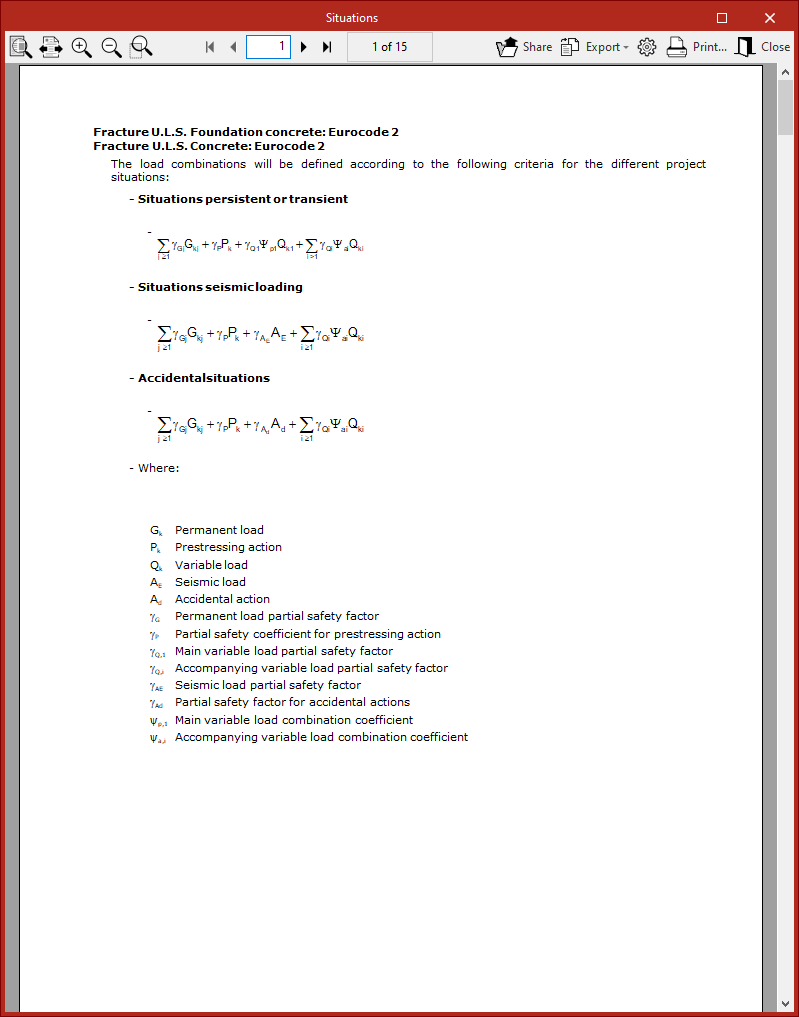

Un récapitulatif des ‘Situations’ du projet définies pour chaque état limite s'affiche alors. Parmi celles-ci se trouvent les ‘Situations durables ou transitoires’, les ‘Situations sismiques’ et les ‘Situations accidentelles’.

Dans chacune de ces situations apparaît l'expression mathématique qui relie les actions et les coefficients qui les augmentent ou les diminuent.

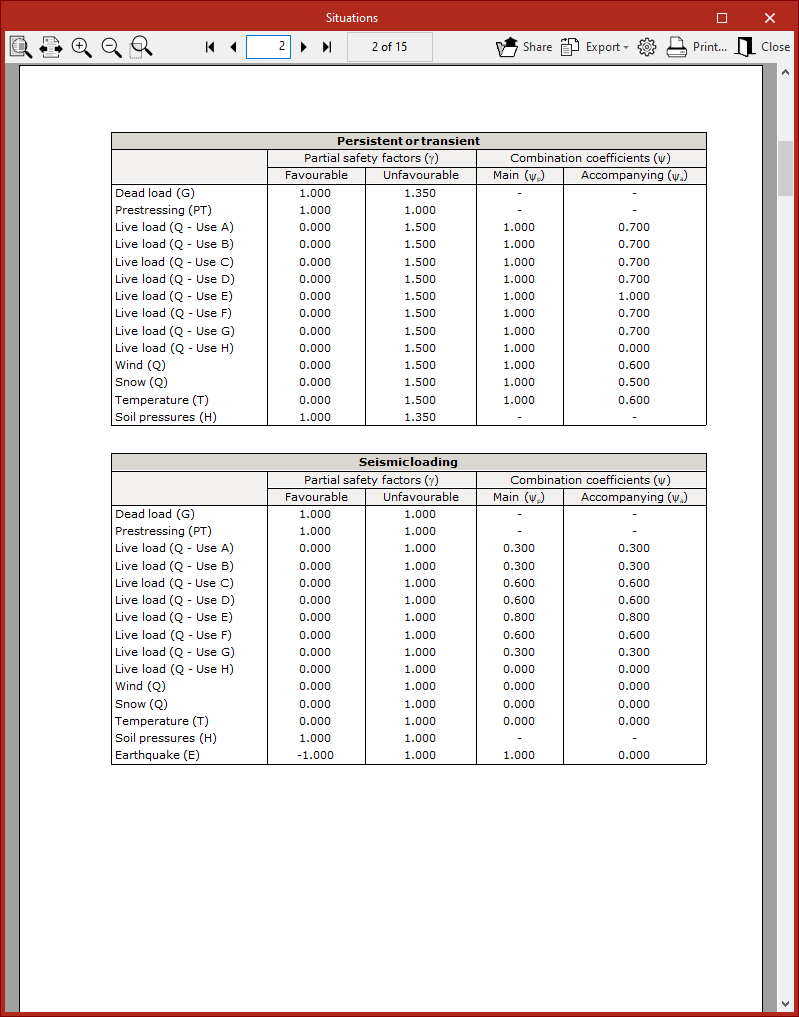

Ensuite, une série de tableaux présente :

• Les ‘Coefficients partiels de sécurité’ (γ) ou de majoration pour chaque action, dans le cas où celle-ci est ‘Favorable’ ou ‘Défavorable’ ;
• Et, à côté, les ‘Coefficients de combinaison’ (ψ), aussi bien le principal que celui d’accompagnement.

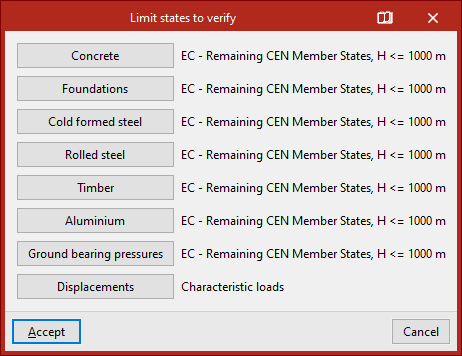

Configuration des combinaisons pour chaque état limite

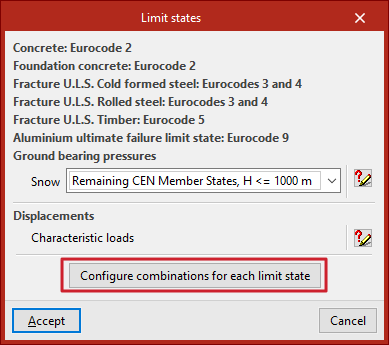

Pour saisir et modifier les combinaisons manuellement, cliquez sur le bouton ‘Configurer combinaisons pour chaque état limite’ situé en bas de la fenêtre ‘États limites’.

Une autre fenêtre s'ouvre alors, dans laquelle vous pouvez définir des coefficients de combinaison spécifiques pour chacun des ‘États limites à vérifier’ associés à chaque matériau :

• Béton
• Béton dans les fondations
• Acier formé à froid
• Acier laminé
• Bois
• Aluminium
• Il est également possible de modifier les combinaisons pour les ‘Contraintes sur le terrain’ et les ‘Déplacements’.

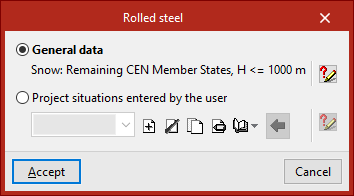

Dans la fenêtre qui s'affiche lorsque vous cliquez sur l'une de ces options (par exemple, ‘Acier laminé’), si la première option reste cochée, le logiciel utilise la configuration des combinaisons par défaut définie dans la réglementation sélectionnée dans les ‘Données générales’.

En cliquant à nouveau sur le bouton à droite, vous pouvez consulter le récapitulatif spécifique des situations de projet définies dans l'état limite sélectionné.

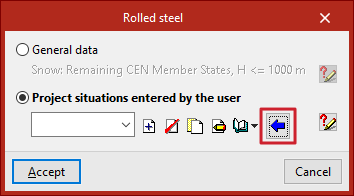

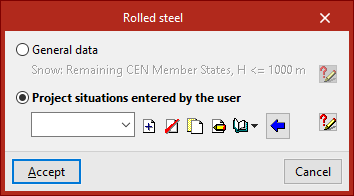

Si, au contraire, vous souhaitez apporter des modifications, vous devez cocher ‘Situations de projet introduites par l'utilisateur’.

Plus bas, un menu déroulant affiche les situations de projet disponibles. Les boutons à droite permettent de ‘Créer’, ‘Effacer’, ‘Copier’ et ‘Éditer’ des situations de projet, ainsi que d'importer, exporter et éditer les informations dans une bibliothèque.

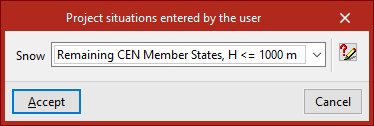

La manière la plus simple d'introduire et de modifier les situations de projet est de ‘Créer à partir des situations de la norme’. Pour cela, cliquez sur le bouton avec la flèche bleue.

Ensuite, cliquez sur ‘Accepter’ après avoir sélectionné le cas spécifique ‘Neige’, conformément à la norme choisie.

Le logiciel génère alors automatiquement toutes les informations relatives aux situations du projet, qui peuvent également être modifiées.

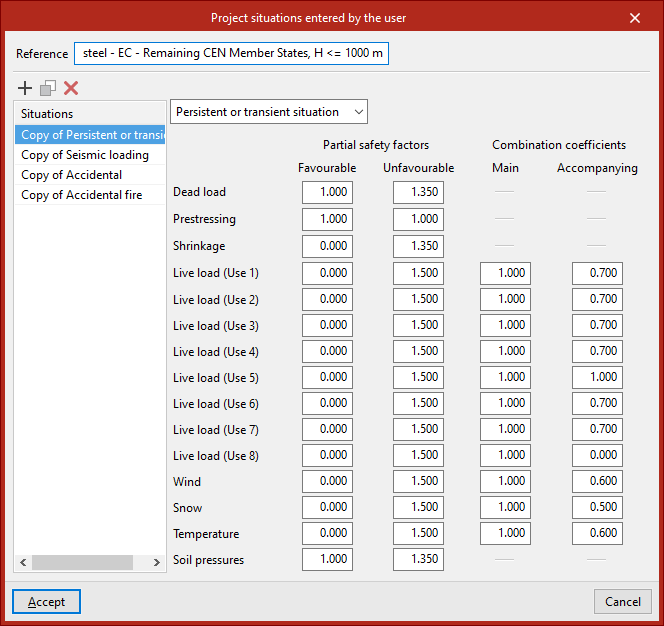

La ‘Référence’ apparaît en haut et peut être modifiée. Le tableau de gauche présente toutes les ‘Situations’ du projet. Ici, vous pouvez ‘Ajouter’, ‘Copier’ ou ‘Effacer’ des situations.

Chacune d'entre elles est déjà définie comme ‘Situation durable ou transitoire’, ‘Sismique’, ‘Accidentelle’ ou ‘Accidentelle d'incendie’ via sa sélection dans le menu déroulant.

De plus, toutes les valeurs des différents ‘Coefficients partiels de sécurité’ sont définies dans les différentes cellules, que l'action soit ‘Favorable’ ou ‘Défavorable’, ainsi que les ‘Coefficients de combinaison’ (ψ), aussi bien le principal que celui d’accompagnement, conformément à la réglementation sélectionnée.

L'utilisateur est libre d'apporter des modifications à chacune de ces valeurs et d'ajuster ainsi le calcul en fonction de ses intérêts, puis de cliquer sur ‘Accepter’.

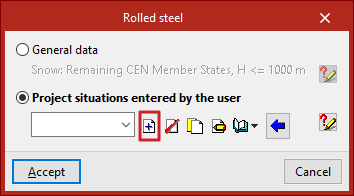

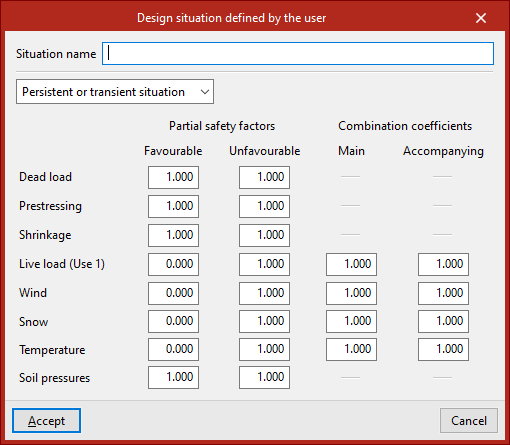

Il est également possible de créer des situations de projet à partir de zéro. Pour ce faire, dans la fenêtre précédente, cliquez sur le bouton ‘Créer’ situé à droite du menu déroulant.

Tout d'abord, vous devez saisir la ‘Référence’. Ensuite, dans la liste ci-dessous, vous devez saisir les différentes ‘Situations’ en cliquant sur ‘Ajouter’.

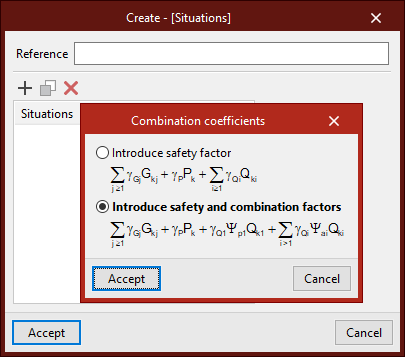

Lors de la création de situations, vous devez choisir si vous souhaitez ‘Introduire coefficients de majoration’ uniquement ou ‘Introduire coefficients de majoration et combinaison’.

Après avoir cliqué sur ‘Accepter’, le logiciel peut proposer de ‘Définir nouvelles catégories d'utilisation’ ou de choisir les ‘Catégories d'utilisation déjà définies’ précédemment.

Après avoir cliqué sur ‘Accepter’, la situation du projet est définie. Pour cela, choisissez le ‘Nom de la situation’ en sélectionnant le type de situation dans le menu déroulant, puis renseignez tous les coefficients dans les différentes cellules.

Ce processus doit être répété pour les différentes situations de projet à ajouter, qui seront alors intégrées à la liste.

Enfin, cliquez sur ‘Accepter’. Ainsi, les situations de projet définies manuellement apparaissent également dans le menu déroulant de la fenêtre précédente.

Option ‘Hypothèses additionnelles’

La configuration des hypothèses de charge se fait en cliquant sur ‘Hypothèses additionnelles’ dans la section ‘Actions’.

Pour créer manuellement des hypothèses de charges sismiques, allez dans ‘Ouvrage’, ‘Données générales’, puis décochez la case ‘Avec séisme dynamique’ (car il est impossible de combiner une analyse de séisme dynamique avec la définition de charges de séisme statique). Ensuite, dans ‘Hypothèses additionnelles’, dans la section ‘Séisme’, cliquez sur le bouton d’édition à droite.

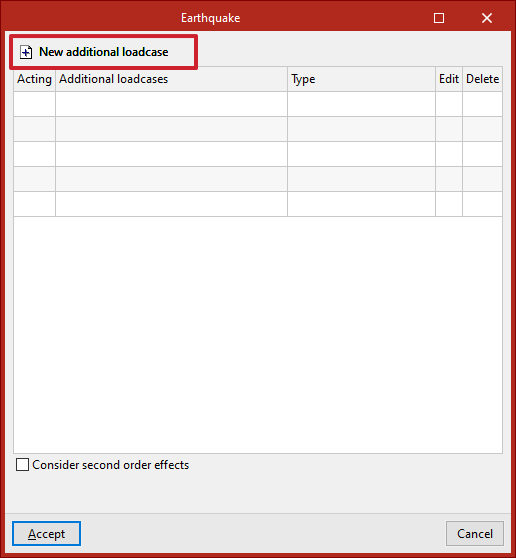

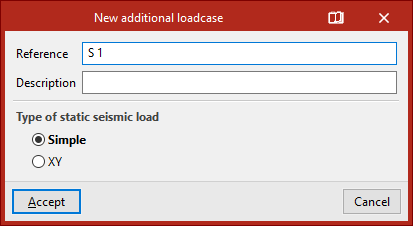

Dans la fenêtre qui s'ouvre, cliquez sur ‘Nouvelle hypothèse additionnelle’.

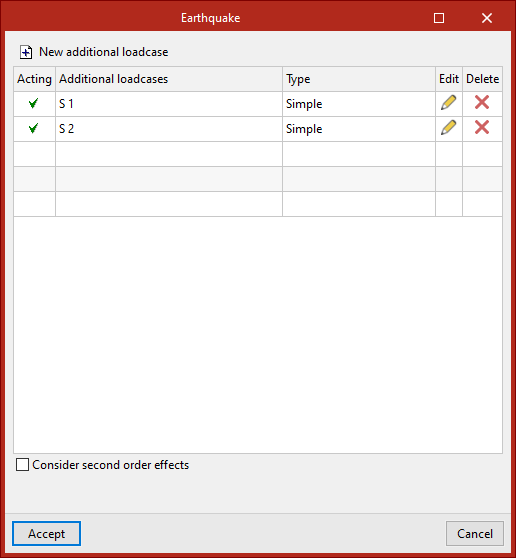

Hypothèse de séisme statique de type simple

Tout d'abord, deux hypothèses, S1 et S2, peuvent être saisies, toutes deux de type ‘Simple’.

Ensuite, à l'aide des options correspondantes, il faut les dessiner sur le modèle et leur attribuer les charges de séisme avec la valeur souhaitée, en les attribuant à l'hypothèse appropriée. Par exemple :

• Dans l'hypothèse S1, il est possible d'introduire 100 % des charges en X et 30 % en Y ;
• Et pour l'hypothèse S2, 30 % des charges en X et 100 % en Y.

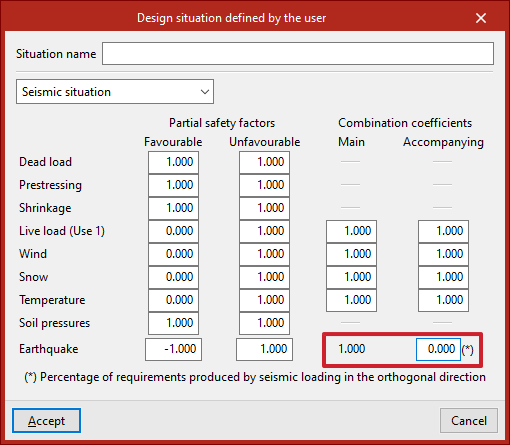

Dans ‘Ouvrage’, ‘Données générales’, ‘États limites (combinaisons)’, sur la ligne ‘Séisme’ d'une ‘Situation sismique’, les coefficients de combinaison pour ces deux hypothèses sismiques peuvent être définis.

Dans ce cas, les coefficients de combinaison principal et d’accompagnement seraient 1 et 0. Ce sont les coefficients par défaut.

De cette façon, aucune charge supplémentaire ne s'ajoute à celles déjà dessinées.

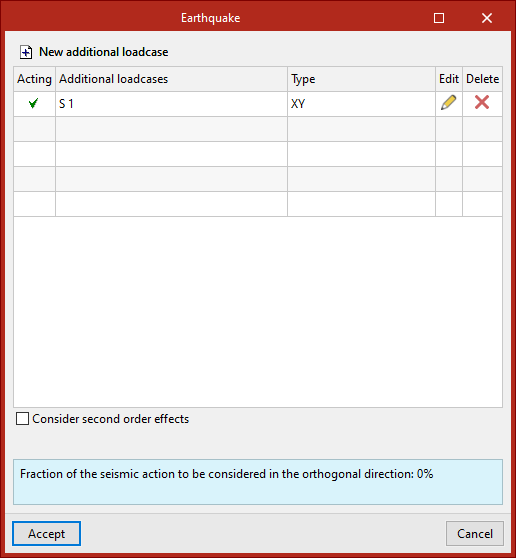

Hypothèse de séisme statique de type XY

Alternativement, une seule hypothèse S1 de type ‘XY’ peut être saisie.

Dans ce cas, lors du dessin et/ou de l'attribution des charges à une hypothèse, l'utilisateur se trouve face à deux hypothèses de séisme générées automatiquement, S1 (X) et S1 (Y), généralement orthogonales entre elles. Ainsi :

• Dans l'hypothèse S1 (X), il est possible d'introduire 100 % des charges en X ;
• Et dans l'hypothèse S1 (Y), 100 % des charges en Y.

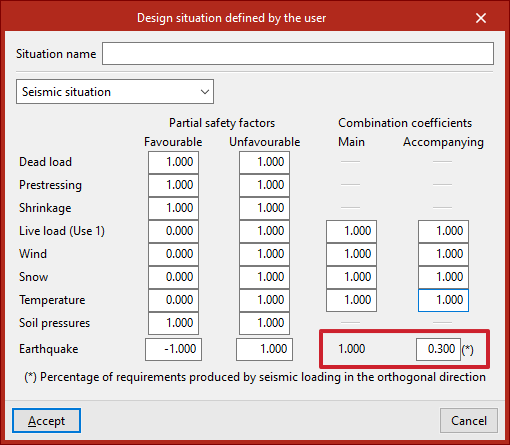

Dans ce cas, (dans ‘Ouvrage’, ‘Données générales’, ‘États limites (combinaisons)’, sur la ligne ‘Séisme’ d'une ‘Situation sismique’), les coefficients de combinaison principal et d'accompagnement doivent être modifiés, par exemple, à 1 et 0,3.

Cette dernière valeur correspond au ‘Pourcentage des sollicitations produites par le séisme dans la direction orthogonale’ et est généralement fixée par la norme sismique.

De cette façon, 30% des charges sont automatiquement ajoutées dans l’autre direction dans chaque hypothèse.

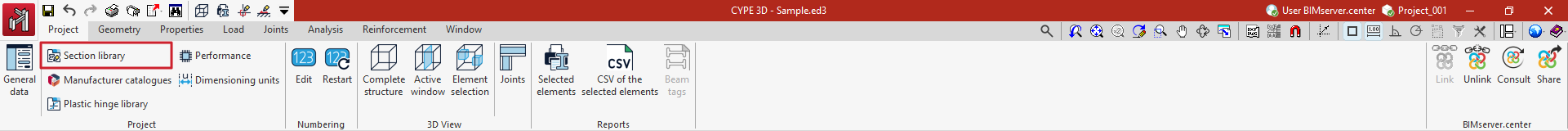

Bibliothèque de profilés

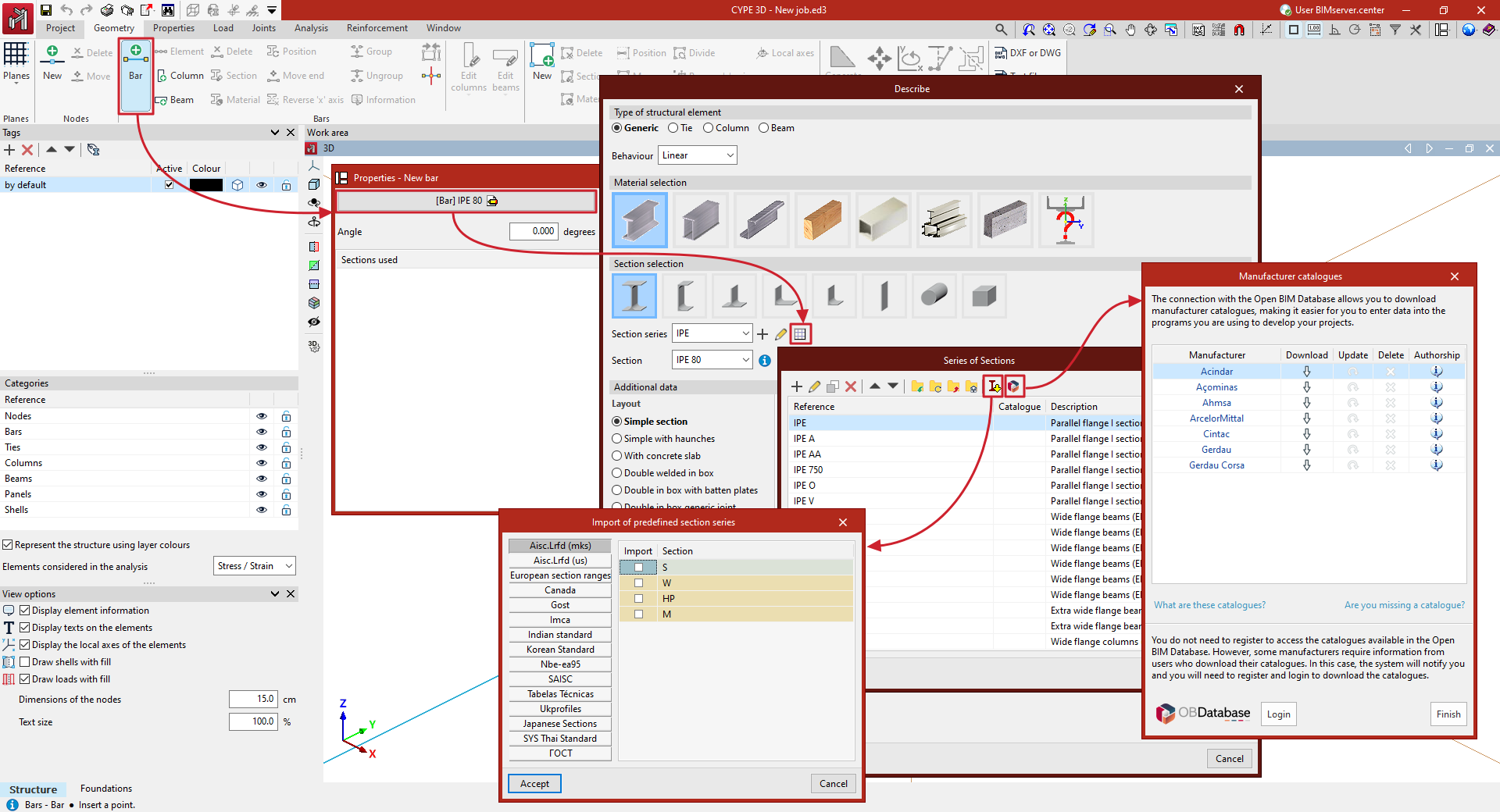

En cliquant sur cette option, la fenêtre ‘Gestion de la bibliothèque de profilés’ s'ouvre et propose les options suivantes :

• Importation de séries de profilés prédéfinies
• Importation initiale de séries prédéfinies de profilés
• Importer les catalogues de fabricant
• Exporter des séries de profilés

Le fonctionnement de ces options est détaillé ci-dessous :

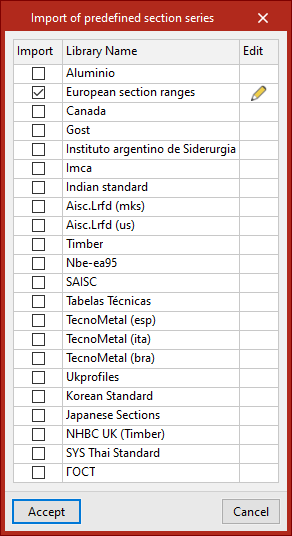

Importation de séries de profilés prédéfinies

Cette option permet de sélectionner les séries de profilés prédéfinies à importer parmi ceux disponibles, basés sur différents catalogues et normes. Pour ce faire, cochez la case ‘Importer’ et acceptez.

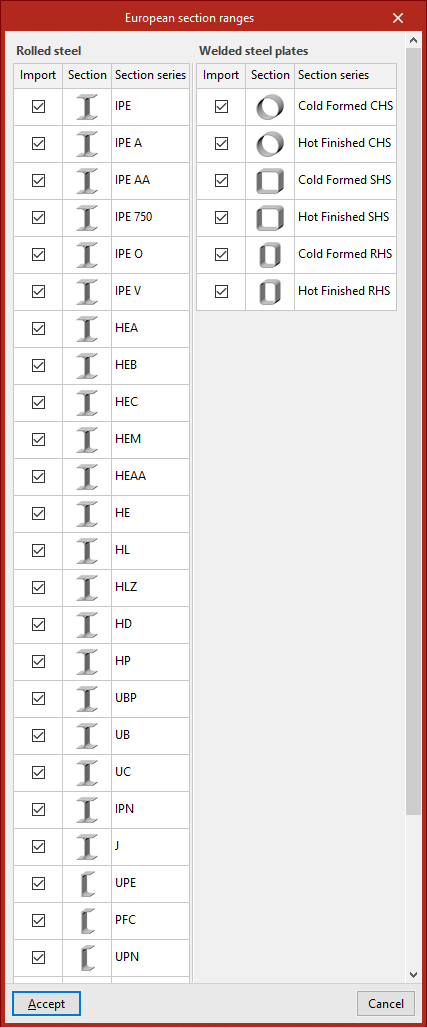

Le bouton ‘Éditer’, situé à droite de chacune des bibliothèques sélectionnées, permet de détailler les séries spécifiques de chaque bibliothèque à importer.

Importation initiale de séries prédéfinies de profilés

L’option ‘Importation initiale de séries prédéfinies de profilés’ permet d'indiquer les séries de profilés qui seront automatiquement importées lors de la création d'un nouvel ouvrage dans le logiciel.

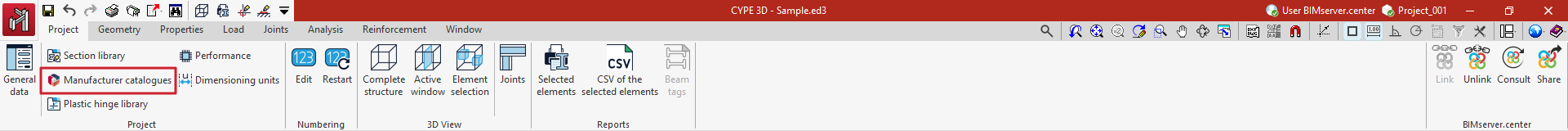

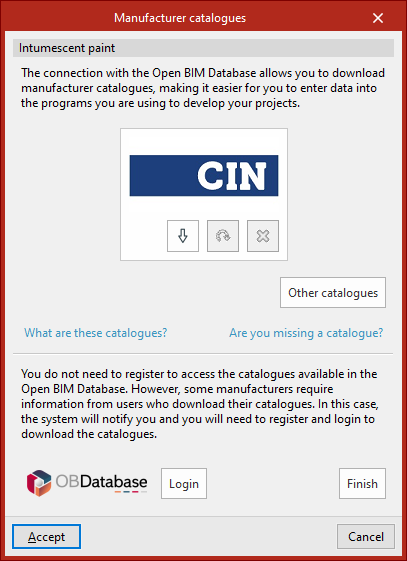

Importer les catalogues de fabricant

Permet de télécharger des séries de profilés incluses dans les catalogues des fabricants à l'aide de la connexion à Open BIM Database.

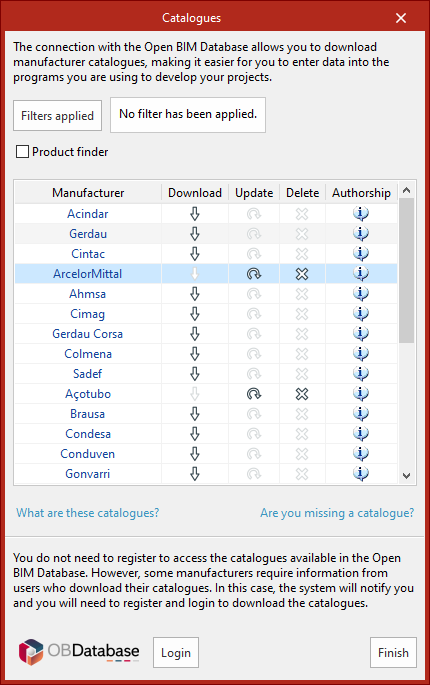

En cliquant sur cette option, une fenêtre s'ouvre avec les catalogues des fabricants disponibles.

Grâce à l'option ‘Filtres appliqués’, il est possible d'appliquer des filtres par ‘Catégorie’ afin d'afficher uniquement les fabricants qui proposent des catalogues de produits présentant ces caractéristiques.

Téléchargement des catalogues

Pour chaque fabricant, les options suivantes sont proposées :

• Télécharger
  Télécharge le catalogue du fabricant. Les produits du catalogue seront disponibles dans le projet.
• Actualiser
  Met à jour le catalogue du fabricant sélectionné à la dernière version, en supprimant la version téléchargée dans le projet.
• Effacer
  Supprime le catalogue du fabricant sélectionné. Les produits du catalogue ne seront plus disponibles dans le projet.

Connexion avec Open BIM Database

Au bas de cette boîte de dialogue, le logiciel permet à l'utilisateur de se connecter avec son compte et son mot de passe de Open BIM Database.

En acceptant, le logiciel importe les séries de profilés des catalogues sélectionnés pour chaque fabricant. Si des séries de profilés portant le même nom existent déjà dans la bibliothèque du projet, une boîte de dialogue s'affiche pour vous permettre de choisir si ‘Remplacer la série existante par la série importée’ ou ‘Conserver la série existante’.

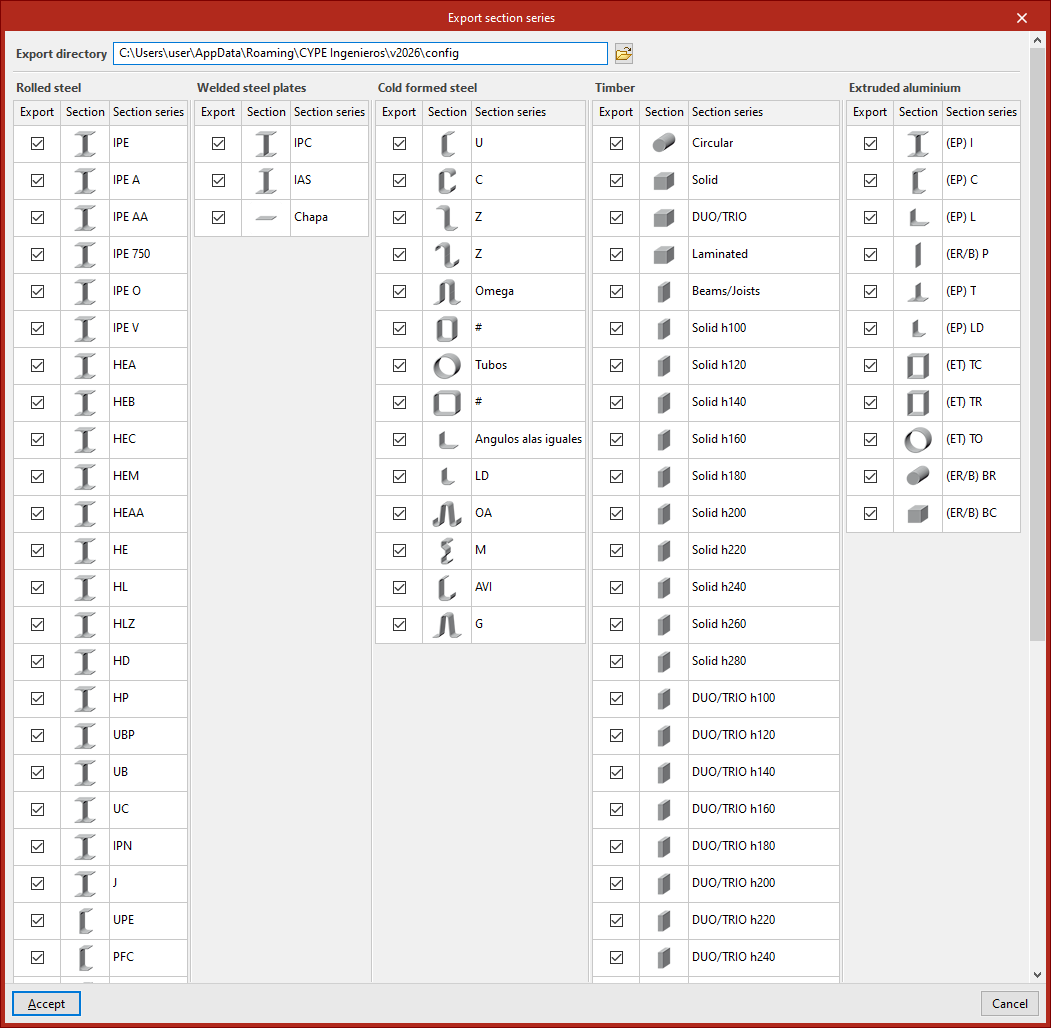

Exporter des séries de profilés

Les séries de profilés importées ou créées dans l’ouvrage peuvent être exportées vers des fichiers sur disque à l'aide de cette option. Le logiciel affiche l'emplacement des fichiers exportés et permet également de sélectionner les séries à exporter.

Utilisation des séries de profilés importées

Les séries de profilés prédéfinies et les séries de profilés importées à partir des catalogues des fabricants apparaissent dans les menus déroulants de la fenêtre ‘Décrire’, qui s'ouvre lorsque vous insérez une barre en cliquant sur le bouton d'édition disponible ou lorsque vous utilisez l'option ‘Section’ dans l'onglet ‘Géométrie’.

De plus, dans cette fenêtre, en accédant à l'option ‘Éditer la liste des éléments’, il est possible de consulter ou de modifier ces séries, ainsi que d'importer des séries de profilés prédéfinies et des catalogues de fabricants spécifiques au type de profilé sélectionné, en cliquant sur les options correspondantes en haut de la liste. À partir d’ici, il est également possible d'importer des fichiers sur disque contenant des informations sur les séries de profilés du type sélectionné.

Catalogues

Permet de télécharger les catalogues des fabricants de peinture intumescente à partir de la base de données Open BIM Database, ce qui facilite la saisie des données dans le logiciel pour le développement du projet.

En cliquant sur cette option, une fenêtre s'ouvre avec les catalogues des fabricants disponibles.

Téléchargement des catalogues

Pour chaque fabricant, les options suivantes sont affichées :

• Télécharger
  Télécharge le catalogue du fabricant. Les produits du catalogue seront disponibles dans le projet.
• Actualiser
  Met à jour le catalogue du fabricant sélectionné à la dernière version, en supprimant la version téléchargée dans le projet.
• Effacer
  Supprime le catalogue du fabricant sélectionné. Les produits du catalogue ne seront plus disponibles dans le projet.

Connexion à Open BIM Database

Dans la partie inférieure de cette boîte de dialogue, le logiciel permet de vous identifier à l'aide d'un compte et d'un mot de passe de Open BIM Database.

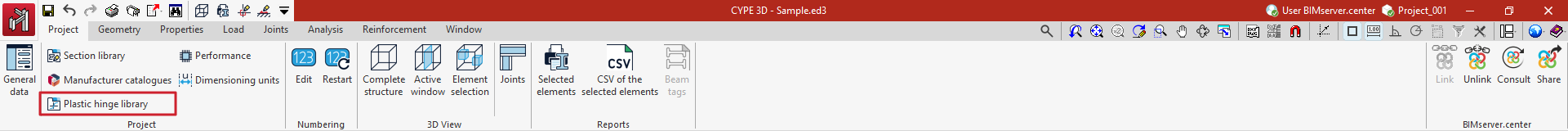

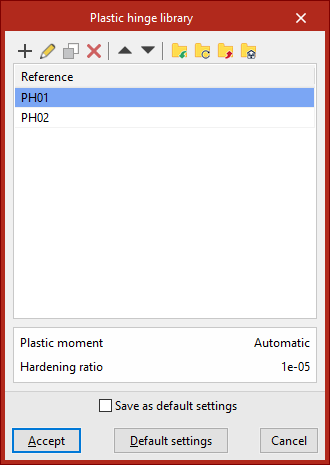

Liste des rotules plastiques

La liste des rotules plastiques qui s'affiche à l'ouverture de la ‘Bibliothèque de rotules plastiques’ offre une série d'options en haut pour ‘Ajouter’, ‘Éditer’, ‘Copier’, ‘Effacer’ et réorganiser les types de rotules, ainsi que pour importer et exporter les éléments définis ici vers des fichiers sur disque.

Dans la définition des propriétés de chaque rotule plastique, il est nécessaire d'indiquer une ‘Référence’ et de choisir entre deux types :

• Écrouissage élastique linéaire
• Ibarra-Medina-Krawinkler modifiée

De plus, définissez la ‘Couleur du tronçon plastique’ afin de mettre en surbrillance les rotules qui ont atteint le moment de plastification dans la visualisation des efforts.

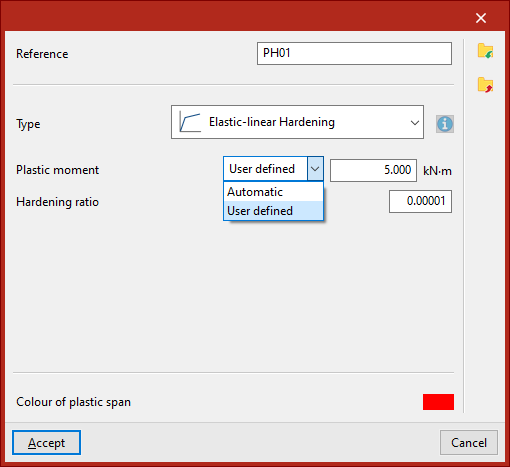

Rotules avec écrouissage élastique linéaire

Les données nécessaires pour définir le comportement d'une rotule en plastique avec ‘Écrouissage élastique linéaire’ sont le ‘Moment de plastification’ et le ‘Ratio d’écrouissage’ (ou pente dans le tronçon plastique).

Dans le menu déroulant ‘Moment de plastification’, vous pouvez choisir que le logiciel calcule automatiquement sa valeur, ce qui est possible pour les profilés en acier dont le module plastique est connu, ou la renseigner manuellement dans tous les autres cas.

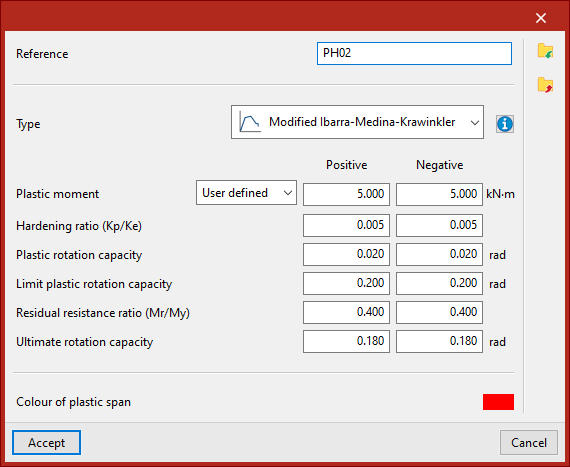

Rotules de type Ibarra-Medina-Krawinkler

Les rotules en plastique de type ‘Ibarra-Medina-Krawinkler modifiée’ permettent de modéliser un comportement de réduction de la résistance et de la rigidité après plastification à l'aide d'une courbe de type Backbone.

Les données nécessaires pour définir le comportement d'une rotule plastique dans un degré de liberté de rotation donné sont les suivantes :

• Moment de plastification (Positif, Négatif)
• Ratio d'écrouissage (Kp/Ke) (Positif, Négatif)
• Capacité de rotation plastique (Positif, Négatif)
• Capacité de rotation plastique limite (Positif, Négatif)
• Rapport de résistance résiduelle (Mr/My) (Positif, Négatif)
• Capacité de rotation ultime (Positif, Négatif)

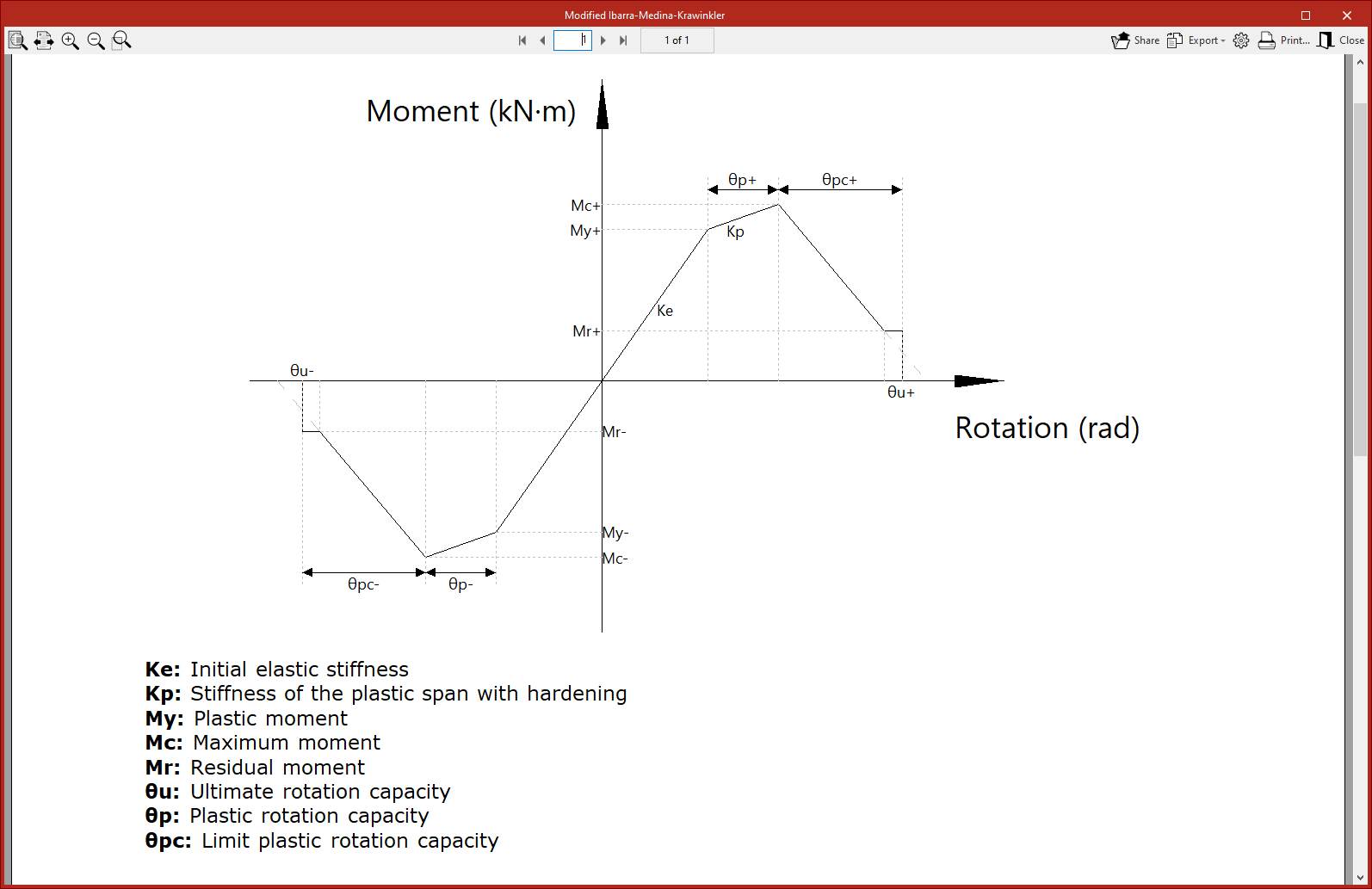

Le panneau de saisie des données comporte un bouton d'aide qui permet d'afficher la courbe de comportement de la rotule et une légende avec les grandeurs qui la définissent.

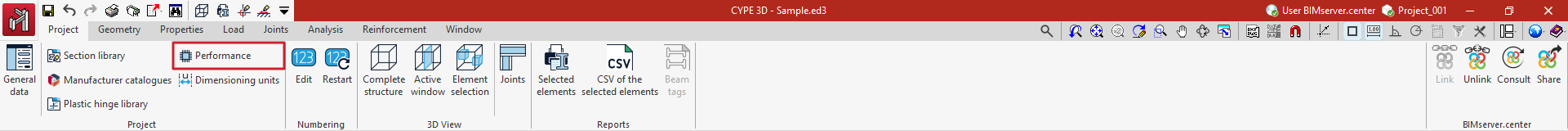

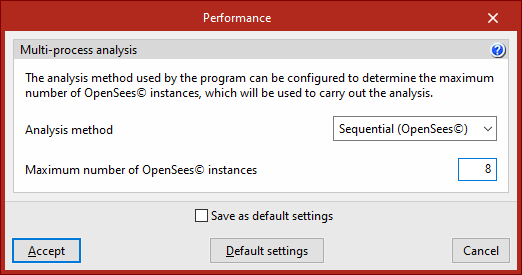

Performance

Le logiciel regroupe les cas de charge de l'analyse non linéaire en tâches qu'il répartit entre les différents cœurs logiques disponibles dans l'équipement afin de minimiser le temps total de calcul du modèle. Chaque tâche correspond à une instance de OpenSees©.

À partir de là, il est possible de sélectionner la ‘Méthode de calcul’ que le logiciel utilisera pour déterminer le nombre maximal d'instances OpenSees© qui seront utilisées pour effectuer l'analyse non linéaire. La méthode peut être :

• Automatique
  Le logiciel estimera la mémoire RAM nécessaire pour effectuer le calcul des efforts et, en fonction de la quantité disponible, lancera autant d'instances de OpenSees© que possible, en essayant d'éviter la dégradation des performances de l'équipement. Il s'agit de l'option recommandée.
• Séquentiel (OpenSees©)
  Le logiciel permet d’indiquer le ‘Nombre maximal d'instances de OpenSees©’ qui seront utilisées pour effectuer l'analyse. Les cas de charge sont répartis uniformément entre chaque instance, qui effectue un calcul séquentiel de ceux-ci. Cette option peut être cochée si vous estimez que le mode ‘Automatique’ n'utilise pas correctement les ressources de l'équipement ou si vous rencontrez des problèmes avec le calcul multiprocesseur.

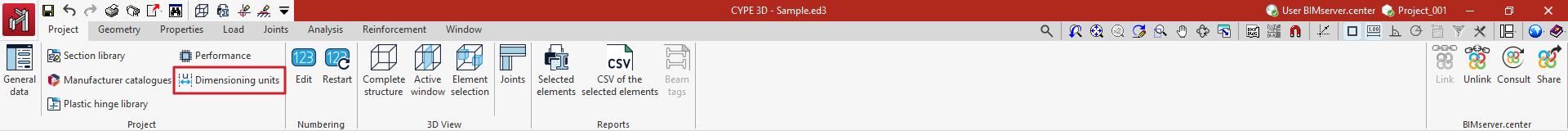

Unités de cotation

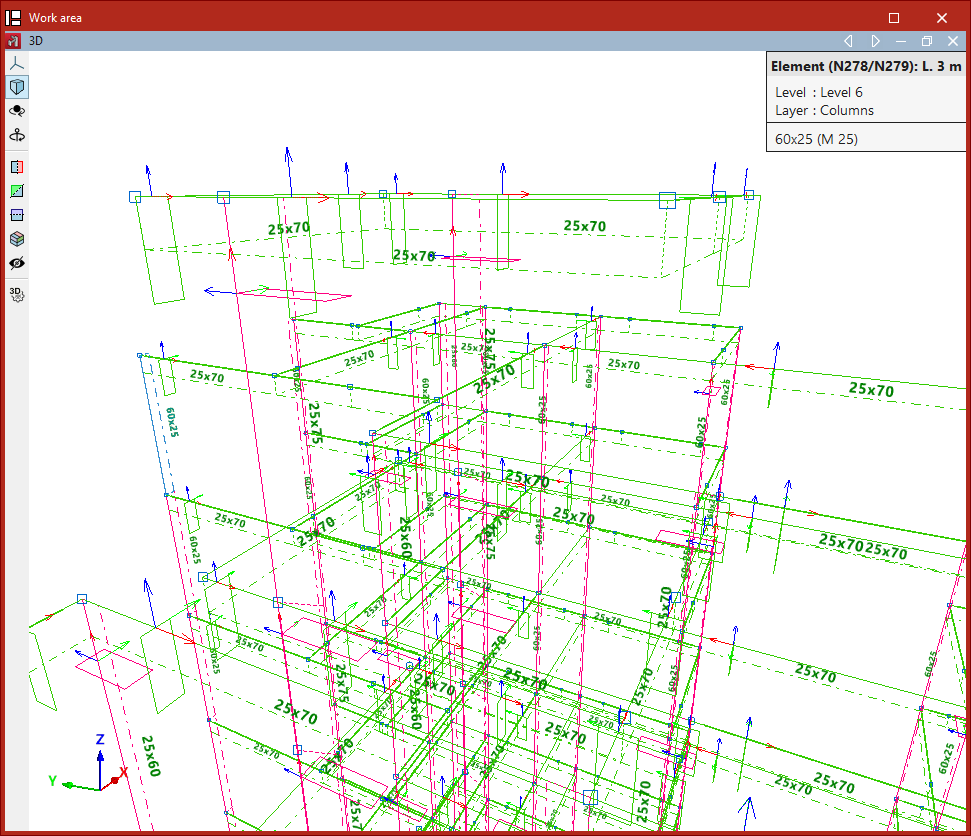

Permet de définir les unités utilisées pour représenter les différents éléments de la structure sur les plans et à l'écran.

Les unités de cotation peuvent être configurées dans les cas suivants :

• Dimensions
  Sélectionne les unités de cotation pour les dimensions de la section des éléments.
• Armatures
  Sélectionne les unités de cotation pour les armatures des éléments en béton.
• Longueurs
  Sélectionne les unités de cotation pour les longueurs des barres et les cotes.

Vue 3D de la structure complète

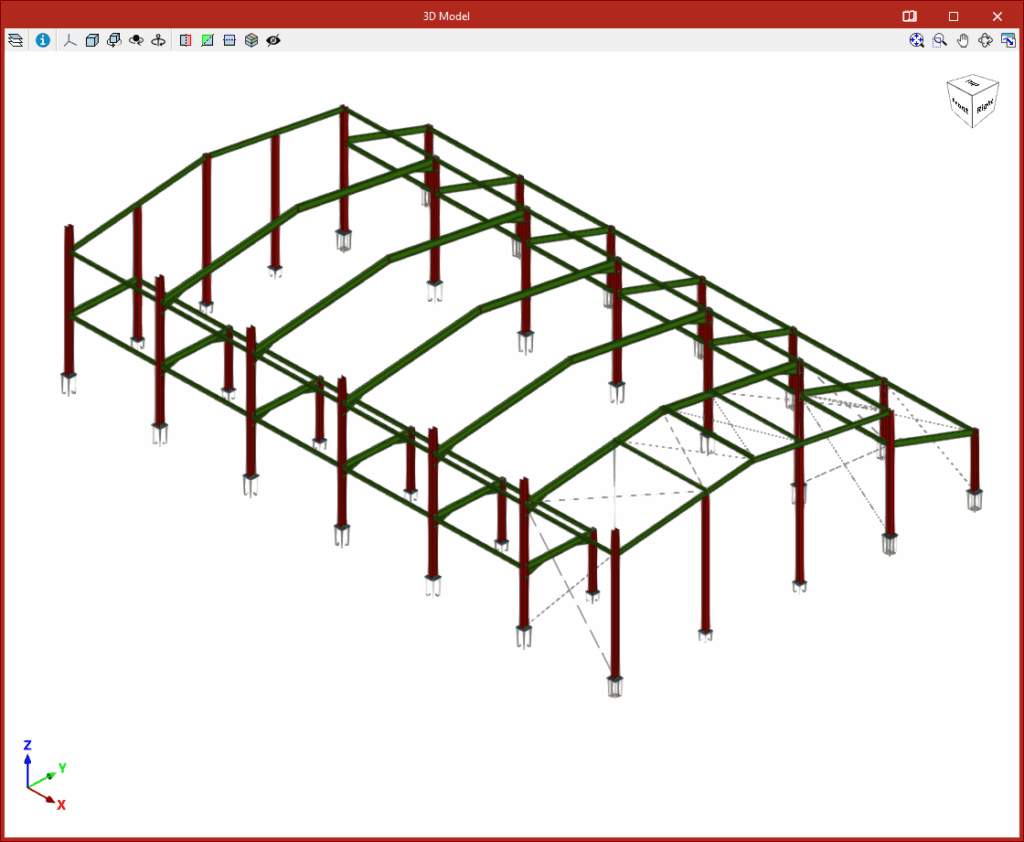

L'option ‘Structure complète’ permet de générer une vue en trois dimensions qui inclut tous les éléments de l'ouvrage avec leur forme et leurs dimensions réelles.

Vue 3D de la fenêtre active

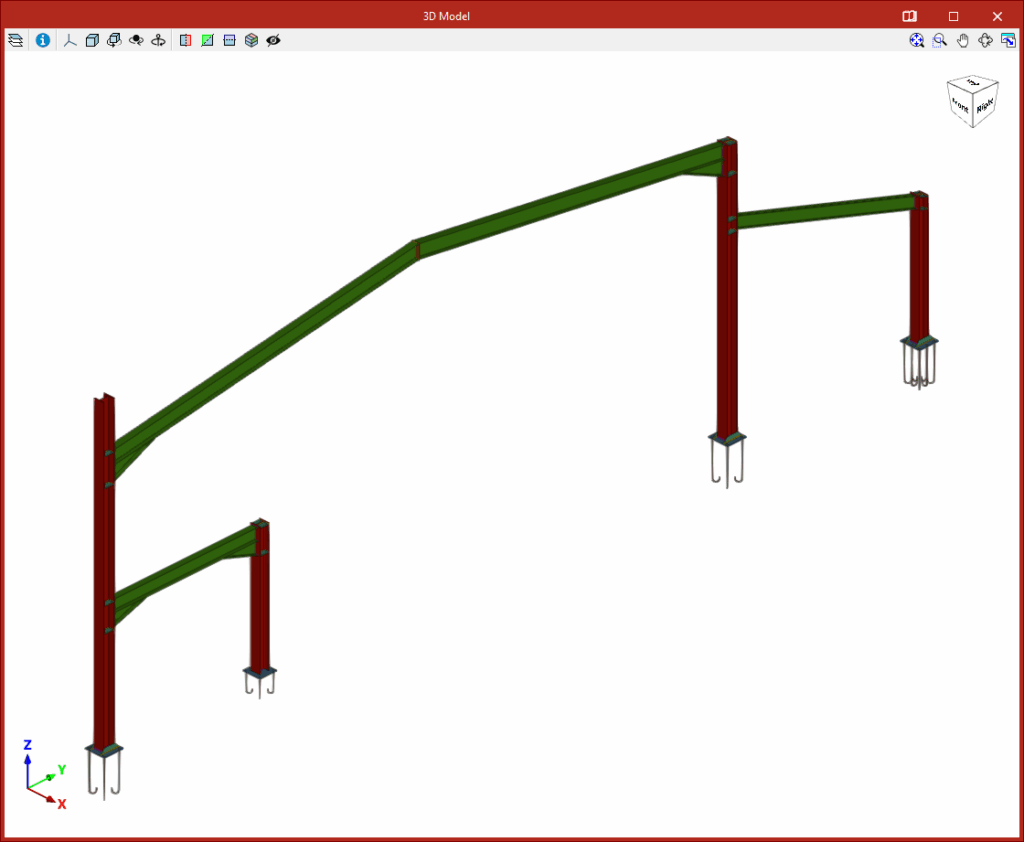

L'option ‘Fenêtre active’ permet de générer une vue en trois dimensions qui inclut uniquement les éléments contenus dans la fenêtre active au moment où l'option est sélectionnée.

Vue 3D d'une sélection d'éléments

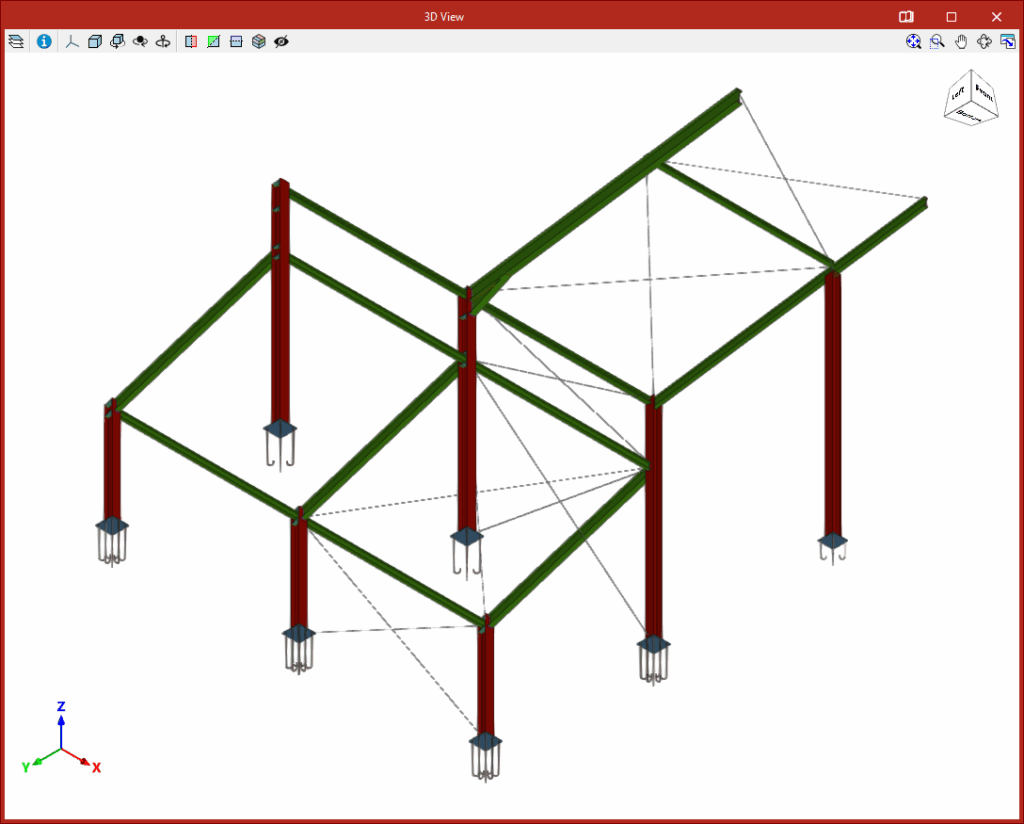

D'autre part, l'option ‘Sélection d'éléments’ permet de générer une vue en trois dimensions qui inclut uniquement les éléments sélectionnés.

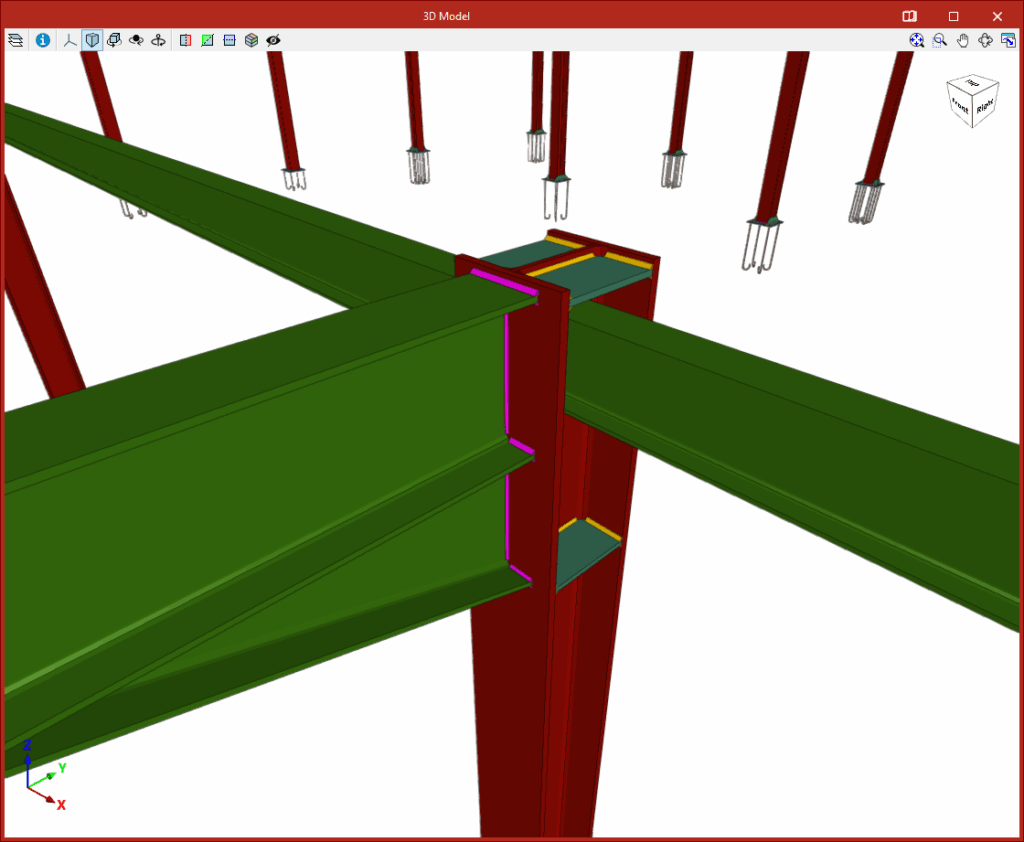

Représentation des assemblages dans la vue 3D

En cliquant sur le dernier bouton, vous pouvez ‘Dessiner la vue 3D avec les assemblages appliqués’. De cette façon, les assemblages calculés sont représentés en détail dans la vue 3D obtenue avec l'une des autres options.
