CYPECAD

En cliquant sur cette option, le logiciel affiche la fenêtre de définition des caractéristiques du mur.

Cela permet d'introduire les types de murs suivants en fonction de la sélection effectuée dans la partie supérieure :

• Murs en béton armé, ou murs en béton armé avec deux plans d'armature ;
• Murs à contrainte plane, ou murs en béton armé d’épaisseur réduite avec un seul plan de ferraillage ;
• Murs en blocs de béton ;
• Et murs en maçonnerie.

Les options de définition de plusieurs des types de murs disponibles sont similaires et sont décrites ci-dessous.

Cette fenêtre est accessible à partir de la boîte de dialogue qui s'affiche lors de l'insertion du mur. Elle contient des options permettant d'effectuer les opérations suivantes :

• Sélectionner le mur actuel, en indiquant le type de mur à insérer et les dimensions de sa section transversale ;
• Sélectionner le mode d'introduction des murs (entre ‘Simple’, ‘Continue’ et ‘Capture’) ;
• Sélectionner la ligne d'ajustement du mur à insérer (entre ‘Gauche’, ‘Centre’ et ‘Droite’) ;
• Et définir le déplacement entre la ligne d'introduction et le mur.

Diagrammes des pressions sur le mur

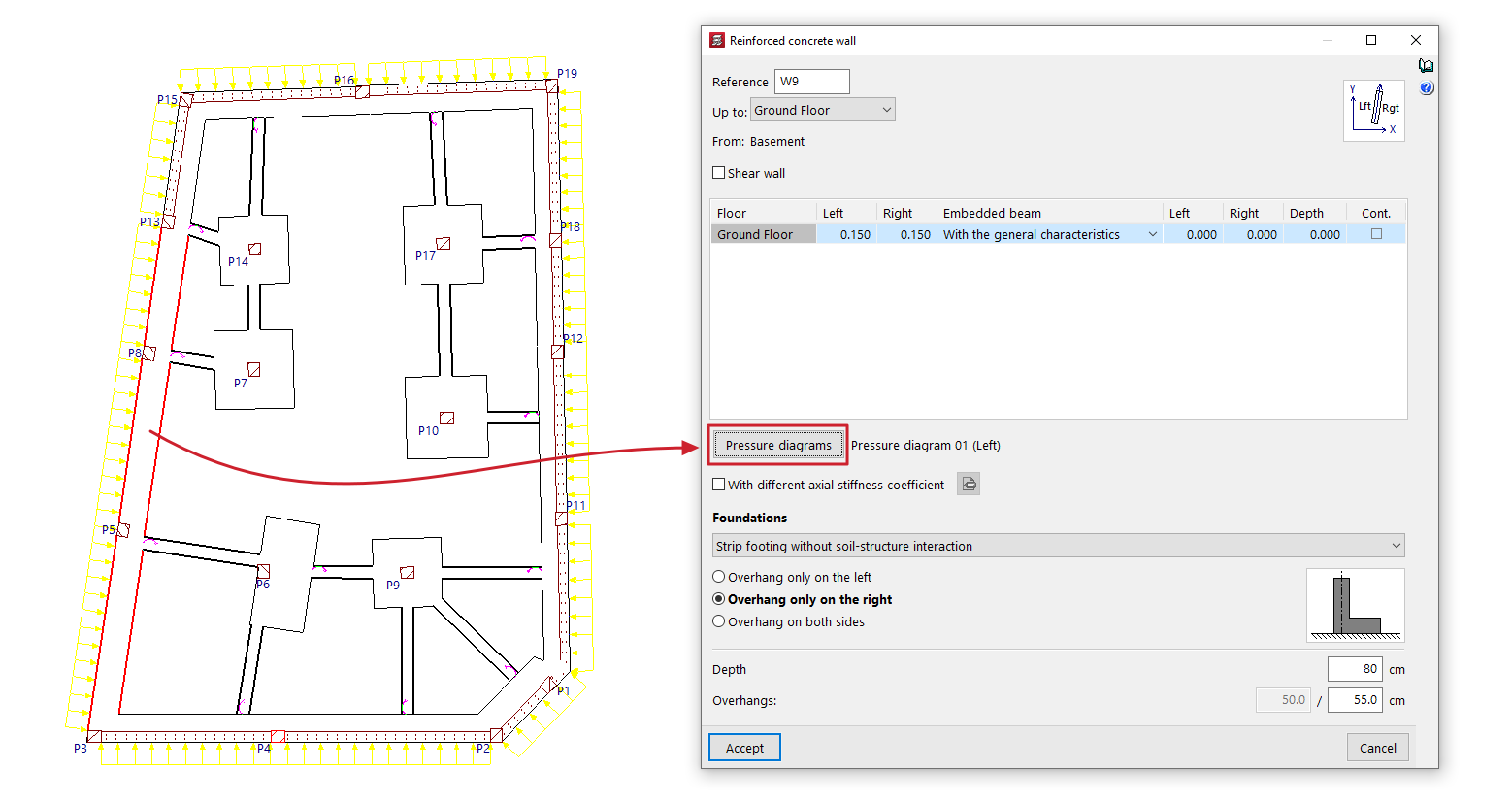

L'option ‘Diagrammes des pressions’ permet d'appliquer des poussées du terrain ou des diagrammes de pression génériques sur la face gauche et/ou droite du mur, en les sélectionnant parmi une ‘Liste des diagrammes des pressions’ préalablement définies.

Ajustement du mur

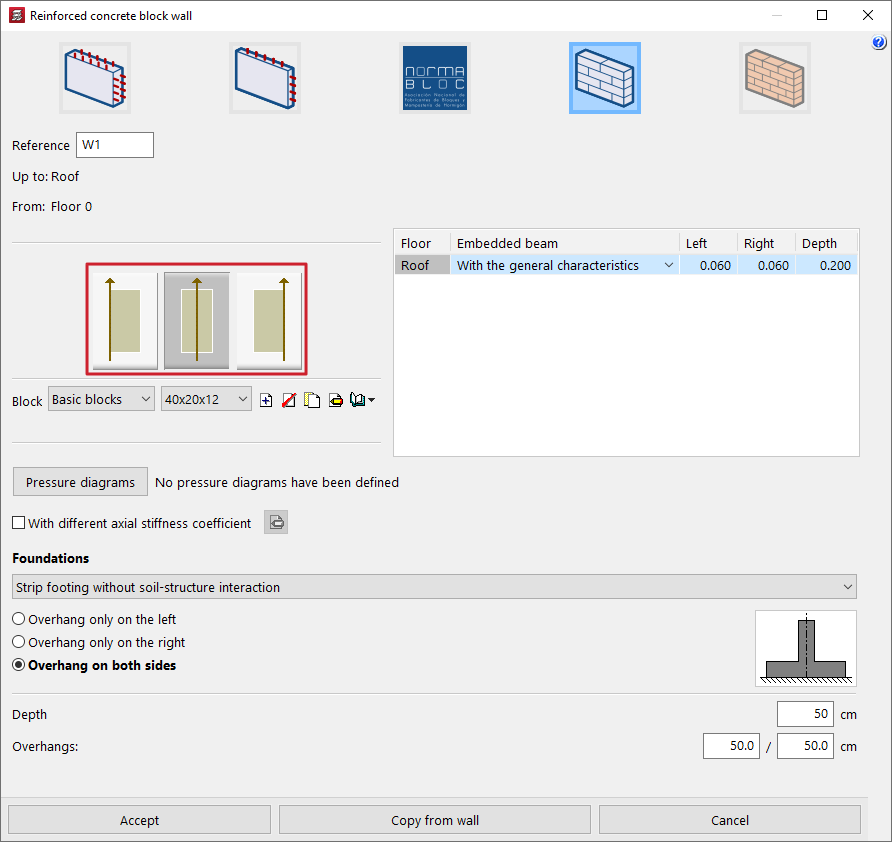

Dans la partie gauche du panneau, vous pouvez spécifier l'ajustement de l'épaisseur du mur par rapport à la ligne de saisie de celui-ci dans la vue de dessus (en regardant du point initial vers le point final saisi) en cochant l'une des options suivantes :

• Le mur se trouve à droite de la ligne introduite
• Le mur est centré sur la ligne introduite
• Le mur se trouve à gauche de la ligne introduite

Sélection des murs NORMABLOC

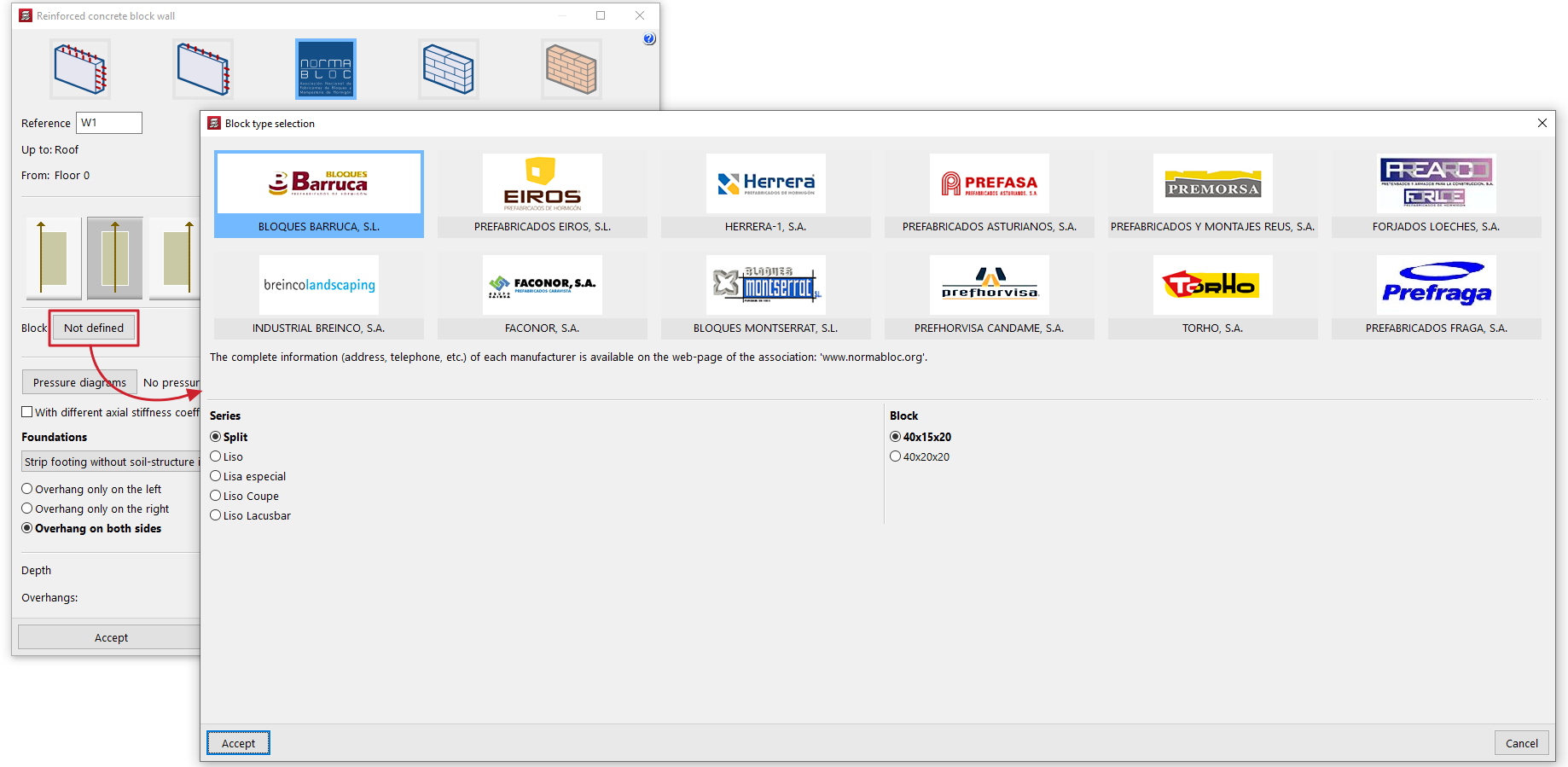

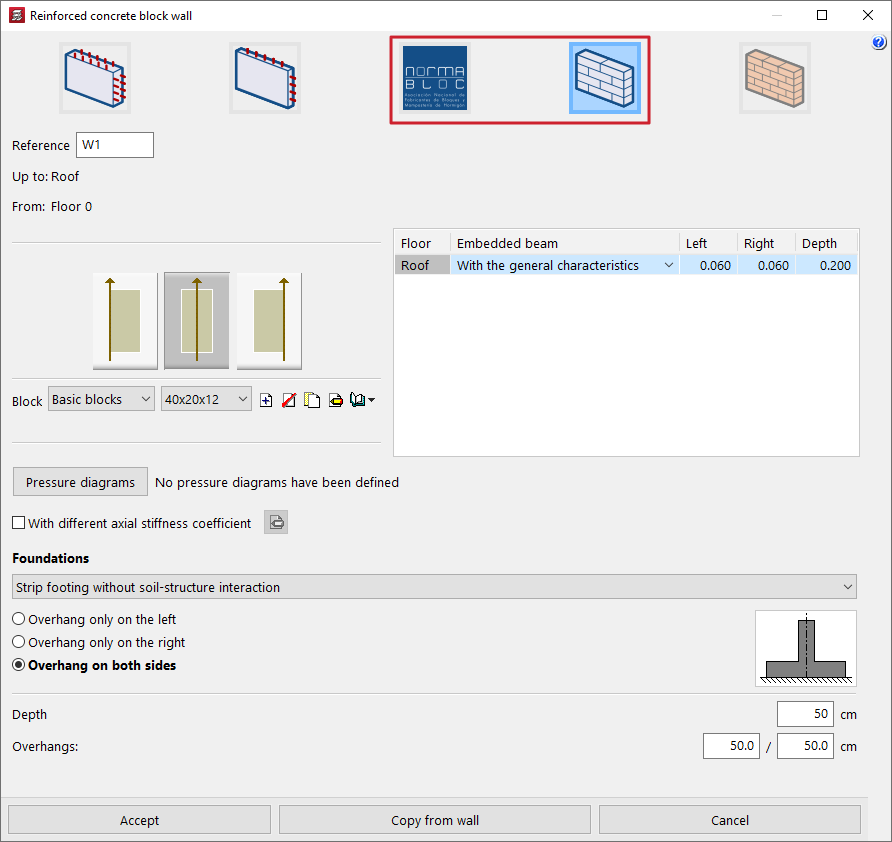

Si vous sélectionnez un mur ‘NORMABLOC’, le bouton ‘Bloc’ ouvre une fenêtre dans laquelle vous devez choisir l'un des fabricants de cette association, ainsi que la ‘Série’ et le ‘Bloc’ spécifique à utiliser, parmi la liste des produits proposés par chacun d'entre eux.

Sélection du type de bloc (murs en blocs de béton génériques)

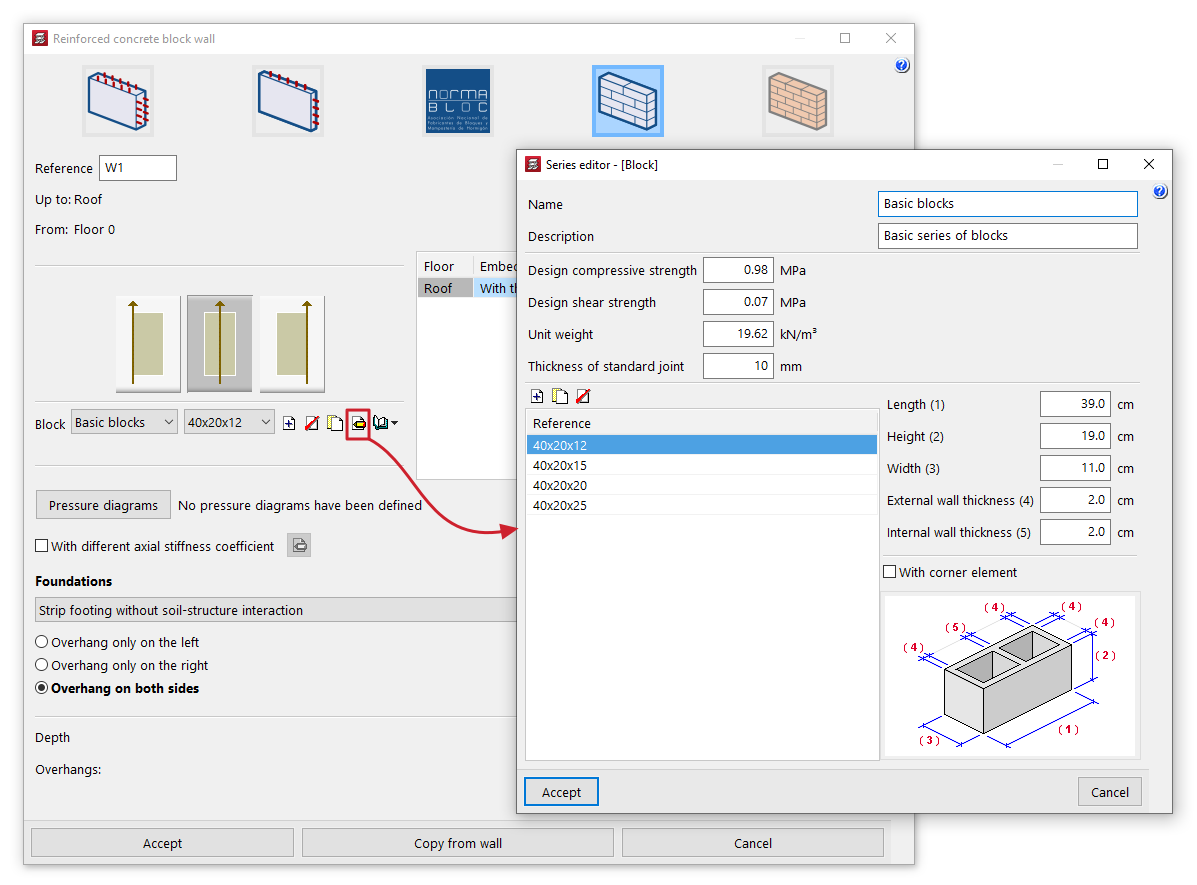

L'option ‘Murs de blocs de béton’ de la section ‘Bloc’ permet de sélectionner la série et le bloc dans deux menus déroulants parmi ceux disponibles dans la bibliothèque.

Les options à droite permettent de ‘Créer’, ‘Effacer’, ‘Copier’ et ‘Éditer’ des séries de murs en blocs de béton, ainsi que d’effectuer la ‘Gestion de la bibliothèque’ des murs en blocs de béton en important ou en exportant les données des séries créées vers des fichiers sur disque.

Définissez les paramètres suivants pour créer ou modifier une série :

• Nom
  Nom de la série.
• Description
  Description de la série.
• Résistance de calcul à la compression / Résistance de calcul à l'effort tranchant
  Résistances de calcul à la compression et à l’effort tranchant de la maçonnerie, rapportées à la surface brute. Elles peuvent être estimées à partir des résistances des éléments et du mortier, ou bien à partir de la résistance caractéristique obtenue par essais et réduite du coefficient de sécurité correspondant.
• Poids spécifique
  Poids spécifique moyen de l'usine par rapport à la surface brute.
• Épaisseur du joint standard
  Valeur de l’épaisseur du joint entre les blocs de béton.

Dans chaque série, la liste des types de blocs doit être définie à l'aide du tableau situé à gauche. Pour ce faire, lors de la création ou de la modification de chaque type, renseignez sa ‘Référence’ et les dimensions de chaque bloc. Il s'agit des dimensions réelles de fabrication de la pièce, sans tenir compte des joints entre les blocs présents dans le mur :

• Longueur
• Hauteur
• Largeur
• Épaisseur paroi extérieure
• Épaisseur paroi intérieure

Le logiciel affiche un schéma indiquant les dimensions du bloc en bas de l'écran afin de faciliter la compréhension de ces paramètres.

Enfin, l'option ‘Avec pièce d'angle’ permet d'indiquer qu'il existe des pièces d'angle spéciales pour le type de bloc sélectionné. Elles ne sont utiles que lorsque la largeur du bloc n'est pas égale à la moitié de sa longueur. Dans le cas contraire, les angles peuvent être réalisés sans pièces spéciales.

Application des diagrammes des pressions sur le mur

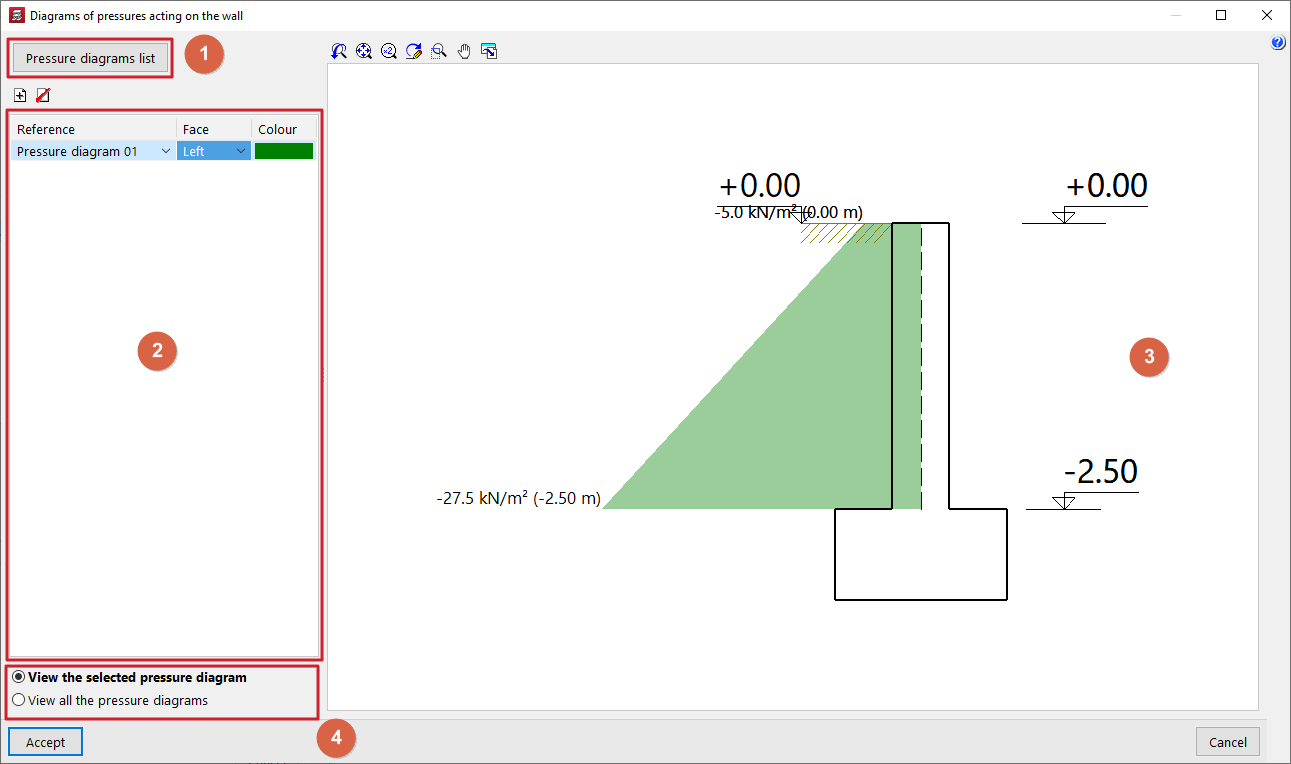

Le bouton ‘Diagrammes des pressions’ ouvre la fenêtre ‘Diagrammes des pressions sur les murs’ composées des zones suivantes :

1. En haut à gauche (1) se trouve le bouton ‘Liste des diagrammes des pressions’, qui permet d'accéder à la fenêtre du même nom, où définir et gérer les diagrammes des pressions disponibles pour l'ensemble de l'ouvrage.
2. Le côté gauche (2) présente un tableau des diagrammes des pressions appliquées sur le mur en cours de saisie ou de modification. Pour en appliquer un et ajouter une entrée dans le tableau, cliquez sur le bouton correspondant en haut. Les données suivantes doivent être définies pour chaque entrée :
   • Dans la colonne ‘Référence’, sélectionnez dans le menu déroulant le diagramme des pressions à appliquer. Celui-ci doit avoir été préalablement créé dans la fenêtre ‘Liste des diagrammes des pressions’.
   • Dans la colonne ‘Face’, indiquez si le diagramme des pressions s'applique à la face ‘Gauche’ ou ‘Droite’ du mur. Si les charges sont visibles, il est possible de vérifier ultérieurement s’il est appliqué sur la bonne face du mur.
   • Dans la colonne ‘Couleur’, choisissez une couleur de visualisation dans le schéma en coupe situé à droite de la fenêtre.
3. Dans la partie centrale droite (3) s'affiche une fenêtre présentant la section du mur en cours de saisie ou de modification, ainsi qu'une représentation du ou des diagrammes des pressions appliquées à celui-ci, colorés selon les couleurs sélectionnées. Pour chaque diagramme, les valeurs des pressions sont indiquées à chaque cote. De plus, les cotes des hauteurs du mur, la cote du remblai, la nappe phréatique et la cote de la strate de roche sont affichées.
4. Les options situées en bas à droite (4) permettent de ‘Voir le diagramme des pressions sélectionné’ uniquement dans la fenêtre d'affichage, ou simultanément de ‘Voir tous les diagrammes des pressions’ définis dans le tableau et appliquées au mur.

Gestion de la liste des diagrammes des pressions

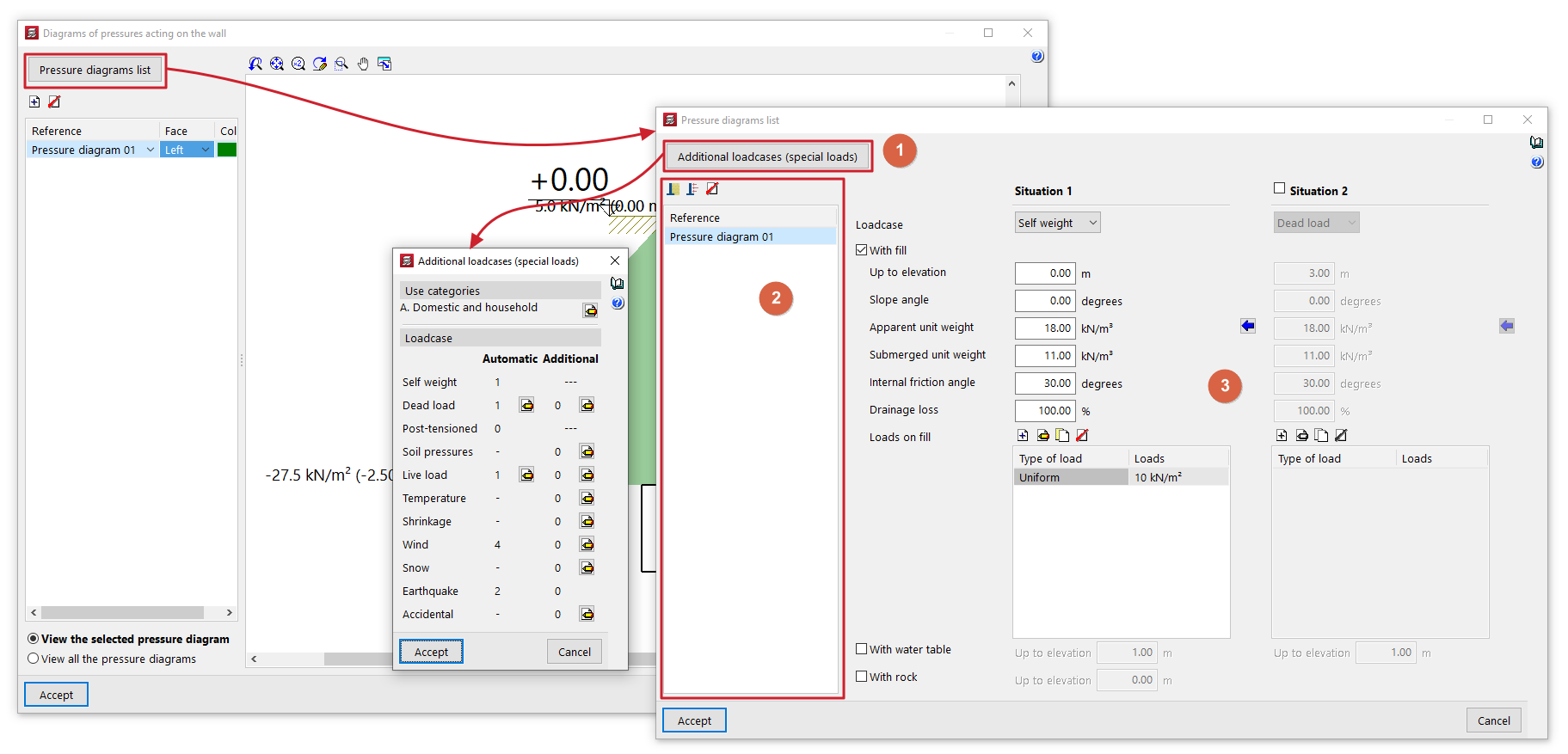

La fenêtre ‘Liste des diagrammes des pressions’ permet de créer et de gérer les diagrammes des pressions disponibles dans l’ouvrage. Ces diagrammes peuvent ensuite être appliqués à chaque mur à l'aide des options de la fenêtre ‘Diagrammes des pressions sur le mur’.

Cette fenêtre comporte les zones suivantes :

1. En haut à gauche (1) se trouve le bouton ‘Hypothèses additionnelles (charges spéciales)’, qui permet d'accéder directement au panneau de gestion des hypothèses de charges disponibles dans le projet.
2. Sur le côté gauche (2), la liste des diagrammes des pressions disponibles dans le projet est présentée. Pour en créer un et ajouter une entrée dans le tableau, cliquez sur le bouton Poussée du terrain ou Diagramme générique des pressions en haut. La référence du diagramme peut être modifiée directement dans sa cellule du tableau. Il est également possible de supprimer le diagramme des pressions sélectionné à l'aide du bouton correspondant en haut.
3. Dans la partie centrale droite (3) s’affichent les paramètres qui définissent le diagramme des pressions sélectionné sur le côté. Cette partie varie selon qu’il s’agit d’un diagramme de type ‘Poussée du terrain’ ou un ‘Diagramme générique des pressions’.

Plus loin, dans le récapitulatif des ‘Données de l’ouvrage’, sont indiquées les poussées et les pressions génériques définies dans l’ouvrage ainsi que les murs sur lesquels agissent ces actions.

Poussées du terrain sur les murs

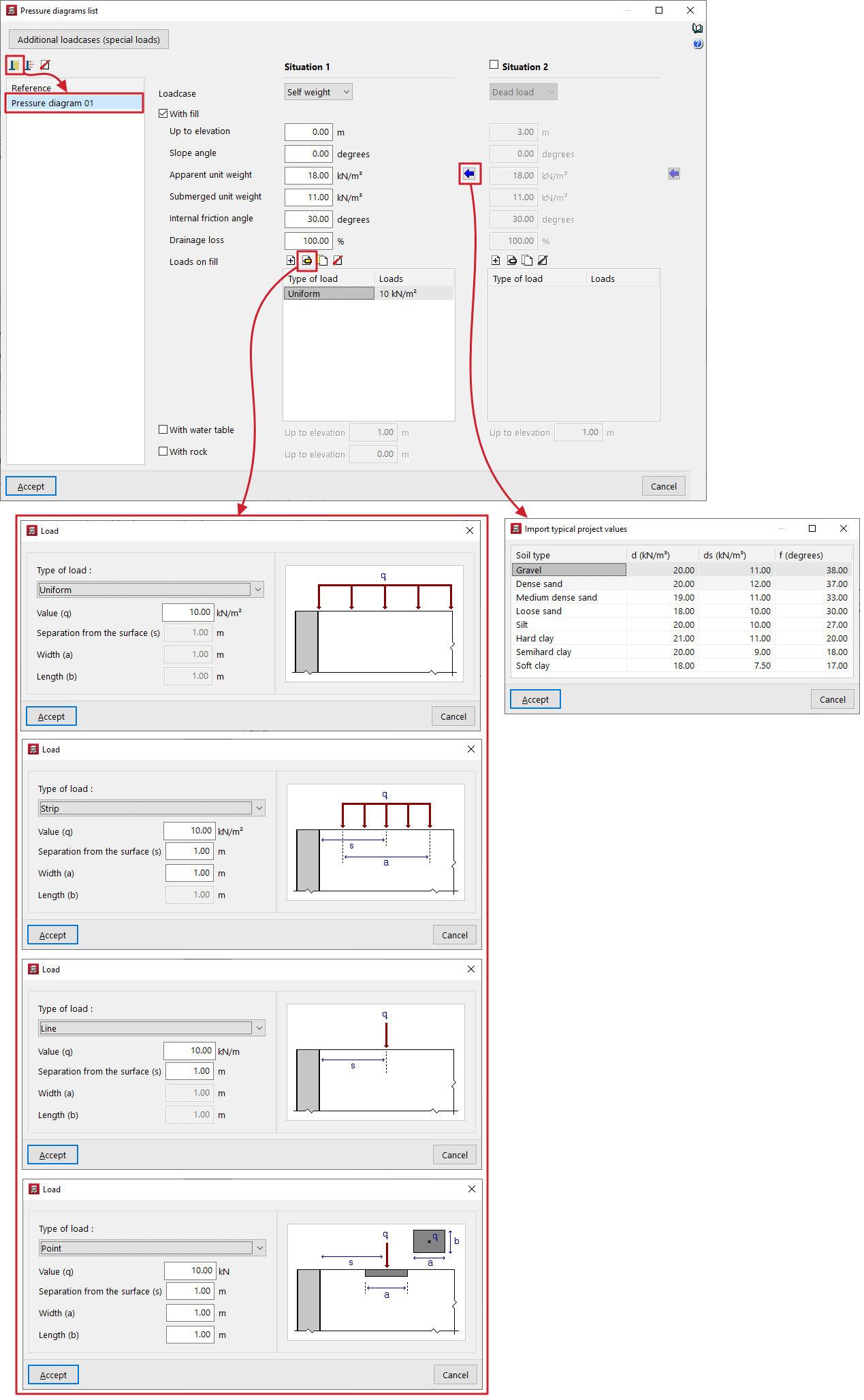

La définition d'un diagramme des pressions de type ‘Poussée du terrain’, dans la ‘Liste des diagrammes des pressions’ des murs, s'effectue en définissant une ou deux situations de remblai, ‘Situation 1’ et ‘Situation 2’. La seconde est facultative et peut être activée ou désactivée.

Situations de remblai

Les situations de remblai correspondent à différents états de charge tout au long de la durée de vie de la structure :

• Pour la situation 1, le diagramme de poussée sera considéré comme agissant selon l'hypothèse associée à la situation
• Pour la situation 2, la différence entre les poussées de la situation 2 moins celles définies dans la situation 1 sera prise en compte, agissant selon l'hypothèse associée à la situation 2. Par conséquent, le diagramme de poussée de la situation 2 doit être supérieure à celle de la situation 1.

Diagrammes de poussée

Pour chaque situation de remblai, saisissez les données suivantes afin de définir le diagramme de poussée :

1. Tout d'abord, choisissez l'hypothèse de charge à laquelle associer la situation parmi celles disponibles dans le menu déroulant.
2. Cochez ensuite la case ‘Avec remblai’ pour indiquer la présence d'un remblai de terre défini par les paramètres suivants :
   • Jusqu'à la cote
     Cote, en coordonnées générales, du sommet du remblai.
   • Angle du talus
     Si une valeur est saisie pour l'angle de talus, le remblai présentera un certain angle d'inclinaison à sa surface. Cet angle est considéré comme nul lorsque la surface du remblai est horizontale, tandis qu'il est positif pour un remblai en pente. La valeur minimale de l'angle de talus est de 0 degré, tandis que la valeur maximale est limitée à celle de l'angle de frottement interne du sol.
   • Poids volumique
     Densité apparente du remblai.
   • Poids volumique déjaugé
     Cette valeur permet d'évaluer les poussées du terrain sous la nappe phréatique.
   • Angle de frottement interne
     Valeur en degrés de l'angle de frottement interne du terrain. Cette valeur peut varier entre 35 et 45 degrés pour le gravier sableux, le sable compacté, et entre 30 et 35 degrés pour le sable lâche.
   • Évacuation par drainage
     La présence d'un système de drainage dans le mur peut être prise en compte en saisissant un certain pourcentage d'évacuation par drainage. Le logiciel réduit la valeur totale de la pression hydrostatique agissant sur la face du mur du pourcentage indiqué. Par exemple, si le pourcentage d'évacuation par drainage est de 100 %, même si une nappe phréatique est définie, la poussée hydrostatique est nulle.
   • Charges sur le remblai
     Ce tableau permet d'ajouter différents types de charges sur le remblai :
     • Uniforme
       Entrez uniquement sa ‘Valeur (q)’ comme charge surfacique.
     • En bande
       Saisissez sa ‘Valeur (q)’ comme charge surfacique, la ‘Séparation du parement (s)’ par rapport au centre de la bande, ainsi que la ‘Largeur (a)’ de la bande.
     • Linéaire
       Renseignez sa ‘Valeur (q)’ comme charge linéaire et la ‘Séparation du parement (s)’.
     • Ponctuelle
       Saisissez sa ‘Valeur (q)’ en tant que charge ponctuelle, la ‘Séparation du parement (s)’ par rapport au centre d'application de la charge, ainsi que la ‘Largeur (a)’ et la ‘Longueur (b)’ de la zone où la charge est appliquée.
3. Plus loin, la case ‘Avec nappe phréatique’ permet de définir la cote en coordonnées générales à laquelle se situe la nappe phréatique. La poussée hydrostatique sera prise en compte en dessous de la nappe phréatique.
4. Enfin, la case ‘Avec roche’ permet de définir la cote supérieure en coordonnées générales de la couche rocheuse. Le logiciel n'appliquera pas de poussées en dessous de cette cote.

Diagrammes génériques des pressions sur les murs

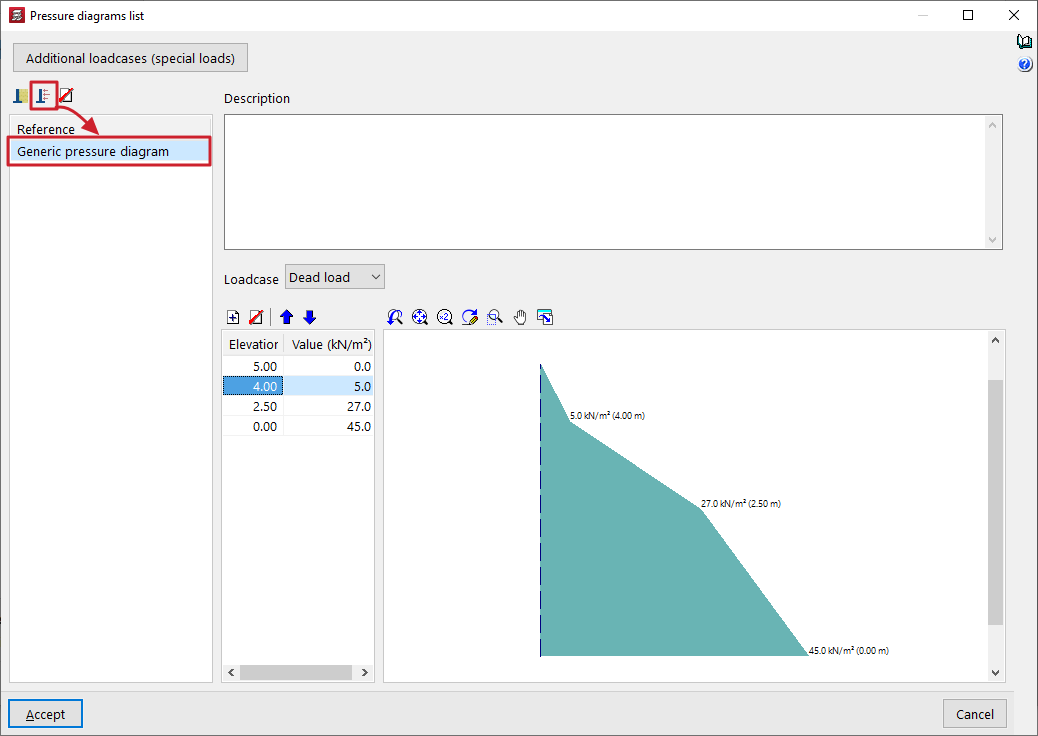

L'ajout d'un ‘Diagramme générique des pressions’ dans la ‘Liste des diagrammes des pressions’ des murs permet de définir librement des diagrammes des pressions en saisissant directement les valeurs qui les définissent d'une cote à l'autre.

Pour définir un diagramme générique des pressions :

• Renseignez une ‘Description’ en haut du panneau ;
• Sélectionnez l'hypothèse de charge à laquelle le diagramme sera associée. N'importe quelle hypothèse peut être sélectionnée ; cette option peut donc, par exemple, être utilisée pour détailler la pression du vent sur un mur.
• Saisissez, dans le tableau inférieur, des paires de points qui définissent le diagramme, en indiquant une ‘Valeur’ (en unités de force par surface) pour chaque ‘Cote’ (en coordonnées générales de l’ouvrage).
• En cliquant avec le bouton droit sur les cellules de ce tableau, un menu s'affiche permettant, entre autres options, de ‘Copier les rangées sélectionnées’ ou de ‘Coller depuis le presse-papiers’, ce qui est utile si ces données sont disponibles dans d'autres feuilles de calcul.

Le logiciel affiche la géométrie du diagramme des pressions défini dans la visionneuse de droite.

L’option ‘Introduire des murs sur d'autres murs’, dans le menu ‘Murs’ de l'onglet ‘Entrée de poutres’, permet d'insérer un mur sur un autre mur déjà existant.

Pour ce faire, placez-vous sur le niveau final d'un mur ou de plusieurs murs préalablement introduits et cliquez sur l'option.

Ensuite, sélectionnez les murs précédents avec le bouton gauche en les marquant un par un ou par capture (1). Cliquez sur le bouton droit pour terminer la sélection.

Une fenêtre s'ouvre alors pour définir les caractéristiques du ou des nouveaux murs à insérer (2), y compris leur niveau final. Le paramètre ‘Depuis’, qui définit le niveau initial du nouveau mur, est bloqué et ses informations sont collectées du niveau final du mur inférieur.

Après avoir cliqué sur ‘Accepter’ (3), les nouveaux murs sont insérés en reprenant la position des murs inférieurs dans la vue de dessus.

Cette option permet d'insérer des murs au-dessus d'autres murs de typologies ou de matériaux différents. Il est donc possible de définir des murs en béton armé dans les niveaux inférieurs et des murs en maçonnerie qui s'élèvent au-dessus de ceux-ci.

L’option ‘Ouvertures dans les murs’, dans le menu ‘Murs’ de l'onglet ‘Entrée de poutres’, permet d'introduire et de modifier des portes et/ou des fenêtres dans des murs en béton armé, des murs en blocs de béton et des murs en maçonnerie.

Les options disponibles dans ce menu sont les suivantes :

Introduction de portes

Permet d'ajouter une porte sur un mur.

La porte est définie par les valeurs ‘Longueur’ et ‘Hauteur’ saisies dans la boîte de dialogue qui s'affiche lorsque vous utilisez cette option.

Après avoir cliqué sur ‘Accepter’, vous devez positionner la porte sur le mur en marquant l'emplacement de l'une de ses extrémités à l'aide du bouton gauche de la souris dans la vue de dessus.

Introduction de fenêtres

Permet d'ajouter une fenêtre sur un mur.

La fenêtre est définie par les valeurs ‘Longueur’, ‘Hauteur’ et ‘Hauteur de l'allège’ saisies dans la boîte de dialogue qui s'affiche en utilisant cette option.

Après avoir cliqué sur ‘Accepter’, vous devez positionner la fenêtre sur le mur en marquant l'emplacement de l'une de ses extrémités à l'aide du bouton gauche de la souris dans la vue de dessus.

Éditer

Permet de modifier la géométrie d'une porte ou d'une fenêtre précédemment introduite dans un mur.

Pour ce faire, il suffit de sélectionner l'ouverture dans la vue de dessus et de modifier ses données dans la boîte de dialogue qui apparaît en cliquant dessus.

Effacer

Permet d'effacer les portes ou fenêtres précédemment ajoutées aux murs en les sélectionnant avec le bouton gauche, une par une ou par capture.

Les outils suivants son disponibles pour le réglage et la configuration des murs dans le menu 'Murs' de l'onglet 'Entrée de poutres' :

• Ajuster
• Effacer
• Prolonger mur
• Attribuer murs
• Éditer
• Déplacer
• Diviser mur
• Attribuer la fonction de mur de cisaillement
• Vue 3D des murs de cisaillement

Voici une description de chacun de ces outils :

Ajuster

Permet d'ajuster la position d'un mur en alignant ses faces ou son axe sur les faces ou les axes des poteaux ou des noyaux proches, ainsi que sur les lignes d'un fond de plan DXF/DWG, les contours, les lignes de pente maximale ou les lignes d'intersection des planchers inclinés.

• Pour ajuster une extrémité du mur, cliquez dessus avec le bouton gauche de la souris, en plaçant le curseur près de la face à ajuster tout en le maintenant à l'extérieur du mur.
• Pour ajuster les deux extrémités du mur en même temps, c'est-à-dire pour effectuer un ajustement de l'ensemble du mur, il suffit de cliquer au centre de celui-ci, en s'approchant de la face correspondante et en gardant le curseur à l'extérieur du mur.
• Il est également possible d'aligner les axes. Pour ce faire, cliquez avec le bouton gauche sur l'extrémité ou au centre du mur tout en maintenant le curseur à l'intérieur de celui-ci.
• Pour ajuster le tracé à un fond de plan DXF ou DWG ou à un contour, sélectionnez 'Captures sur fonds de plan' dans la barre d'outils, puis, choisissez 'Plus proche'. Ce faisant, l'option 'Ajuster' aligne les murs sur les lignes des fonds de plan DXF ou DWG ou sur les contours, et non sur les faces ou les axes des poteaux, jusqu'à ce que les alignements soient désactivés.
• Si des plans inclinés ont été définis précédemment, un clic droit de la souris fait apparaître une fenêtre avec 'Ajuster à l'intersection de plans / ligne de pente maximum'. L'activer permet d'effectuer les opérations suivantes :
  • Si un mur est traversé par deux planchers inclinés, il est possible d'aligner le mur sur la ligne d'intersection des deux plans de ces planchers.
  • Si un mur est défini sur un plan incliné, il est possible de l'aligner sur une ligne passant par son centre et orientée soit dans la direction de la pente maximale du plan, soit dans la direction perpendiculaire à la pente maximale du plan, en fonction de celle qui est la plus proche de l'orientation actuelle du mur.

Effacer

Permet de supprimer n'importe quel mur ajouté.

Si un mur est divisé en plusieurs tronçs (par exemple, dans le cas d'une poutre ou d'un mur qui rejoint un autre mur), lorsque vous cliquez sur un mur, une boîte de dialogue s'affiche avec deux options :

• Effacer le mur complet
  Supprime l'intégralité du mur sélectionné, y compris tous les tronçons de tous les groupes.
• Effacer le tronçon de mur sélectionné dans tous les groupes
  Supprime uniquement le tronçon de mur indiqué dans tous les groupes, tout en conservant les autres tronçons.

Prolonger mur

Permet de déplacer l'extrémité d'un mur dans le sens de son axe.

Sélectionnez le mur à l'aide du bouton gauche dans le plan, puis indiquez-y, à l'aide du bouton gauche, la nouvelle position souhaitée pour l'une de ses extrémités.

Attribuer murs

Permet de copier les caractéristiques du mur sélectionné vers d'autres murs appartenant au groupe actuel.

En cliquant sur cette option, une boîte de dialogue s'ouvre, dans laquelle il est possible de sélectionner le type de mur parmi ceux disponibles ('Mur en béton armé', 'Mur à contrainte plane', 'NORMABLOC', 'Mur en blocs de béton' ou 'Mur en maçonnerie') afin de configurer les caractéristiques à attribuer.

De plus, l'option 'Attribuer fondation' est proposée si un mur apparaît dans le groupe de niveaux visible. Elle permet de définir un type de fondations pour les murs, qui peut ensuite être appliqué aux murs sélectionnés.

En bas de la fenêtre, 'Attribuer' permet de sélectionner les murs auxquels les données seront attribuées (caractéristiques du type de mur sélectionné ou configuration définie pour ses fondations), tandis que 'Sélectionner' permet d'extraire les informations à attribuer à partir de la sélection d'un mur spécifique dans le plan. 'Terminer' permet de quitter l'opération sans enregistrer de modifications.

Éditer

Permet de modifier les caractéristiques du mur sélectionné, ainsi que celles de ses fondations.

La fenêtre de définition des murs s'affiche pour renseigner les paramètres souhaités, qui seront appliqués au mur après avoir validé

Déplacer

Permet de déplacer l'une des extrémités d'un mur (tout en maintenant l'autre extrémité fixe) ou de déplacer l'ensemble du mur parallèlement, en fonction d'une valeur de déplacement définie.

La valeur du 'Déplacement actuel' (ou déplacement à appliquer) s'affiche dans la ligne de messages située au bas de l'interface. Vous pouvez modifier la modifier par un clic droit, puis en en saisissant une nouvelle.

Ensuite, pour déplacer le mur, placez le curseur près d'une extrémité ou au centre du mur, puis cliquez du côté vers lequel le déplacer, selon que vous souhaitiez déplacer uniquement une extrémité ou l'ensemble du mur parallèlement.

Diviser mur

Permet de diviser un mur en plusieurs tronçons.

Pour ce faire, cliquez sur l'option et sur le point du mur où effectuer la division, puis clic gauche.

Une division peut s'avérer nécessaire, par exemple, pour changer de section.

Attribuer une fonction de mur de cisaillement

Permet d'attribuer la fonction de mur de cisaillement à un ou plusieurs murs simultanément.

Une fenêtre s'ouvre où coucher le 'Mur de cisaillement' et saisir une 'Étiquette' pour le mur. Avec 'Attribuer', vous pouvez attribuer cette étiquette et la fonction de mur de cisaillement aux murs sélectionnés dans la vue de dessus.

'Copier de' pernet d'extraire les informations du mur sélectionné, tandis que 'Terminer' met fin à l'opération.

Tous les murs portant la même étiquette sont regroupés pour former un mur de cisaillement.

Vue 3D des murs de cisaillement

Affiche une vue en 3D des murs en béton armé du modèle. Chaque mur de cisaillement est représenté dans une couleur différente, afin de le distinguer des murs qui n'ont pas été définis à l'aide de la fonction 'Mur de cisaillement'.
