CYPECAD MEP

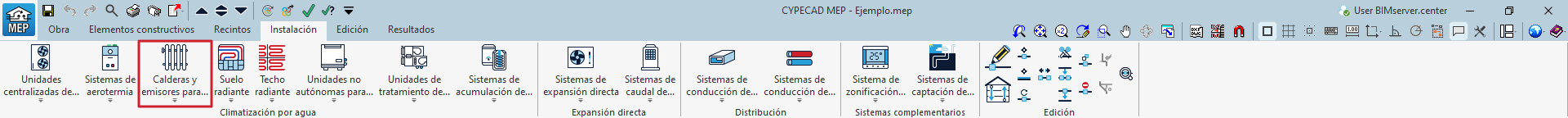

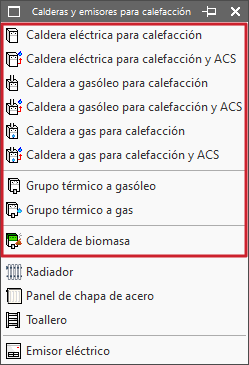

Son las siguientes:

• Caldera eléctrica para calefacción
• Caldera eléctrica para calefacción y ACS
• Caldera a gasóleo para calefacción
• Caldera a gasóleo para calefacción y ACS
• Caldera a gas para calefacción
• Caldera a gas para calefacción y ACS
• Grupo térmico a gasóleo
• Grupo térmico a gas
• Caldera de biomasa

Caldera eléctrica para calefacción

Esta opción permite introducir una caldera de suministro eléctrico capaz de producir agua caliente para calefacción.

Caldera eléctrica para calefacción y ACS

Esta opción permite introducir una caldera de suministro eléctrico capaz de producir agua caliente para calefacción y, además, agua caliente sanitaria.

Este equipo aparece tanto en la solapa "Climatización" como en la solapa "Salubridad".

Grupo térmico a gasóleo

Esta opción permite introducir un grupo térmico alimentado por gasóleo capaz de producir agua caliente para calefacción. Opcionalmente, se puede utilizar para calentar un acumulador de agua caliente sanitaria.

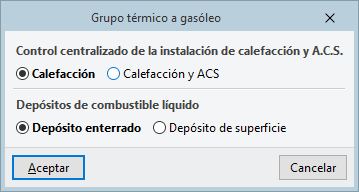

Al pulsar sobre la opción, aparece una ventana emergente donde es necesario indicar, en el apartado "Control centralizado de la instalación de calefacción y A.C.S.", si dicho control es para "Calefacción" únicamente o para "Calefacción y ACS".

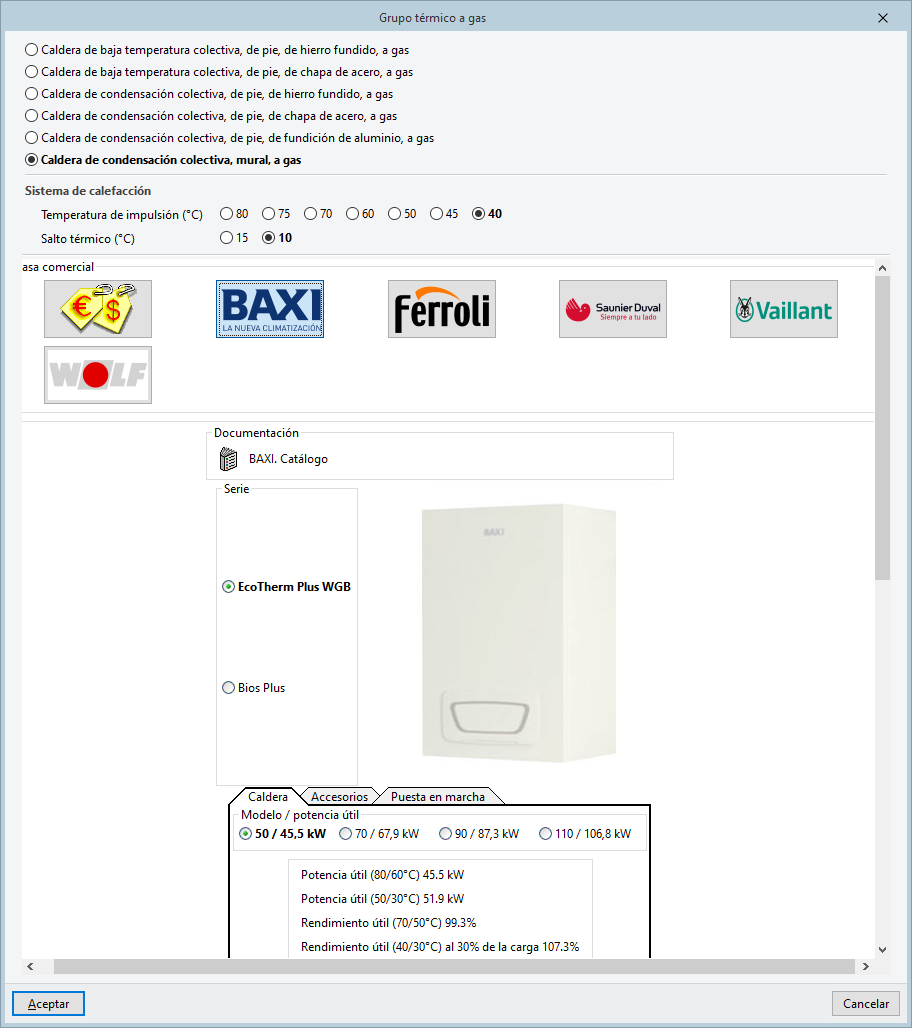

Grupo térmico a gas

Esta opción permite introducir un grupo térmico alimentado por gas capaz de producir agua caliente para calefacción. Opcionalmente, se puede utilizar para calentar un acumulador de agua caliente sanitaria.

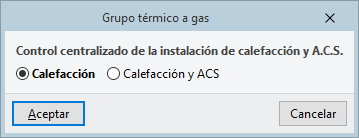

Al pulsar sobre la opción, aparece una ventana emergente donde es necesario indicar:

• en el apartado "Control centralizado de la instalación de calefacción y A.C.S.", si dicho control es para "Calefacción" únicamente o para "Calefacción y ACS";
• y, en el apartado "Depósitos de combustible líquido", si se emplea un "Depósito enterrado" o un "Depósito de superficie".

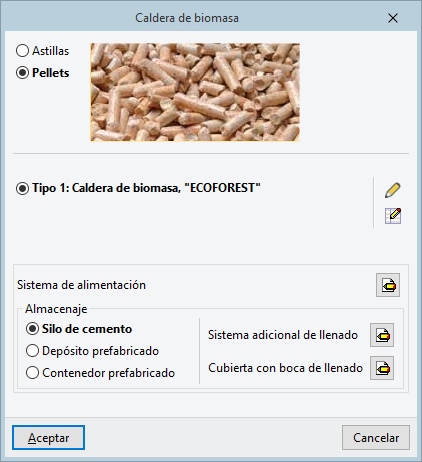

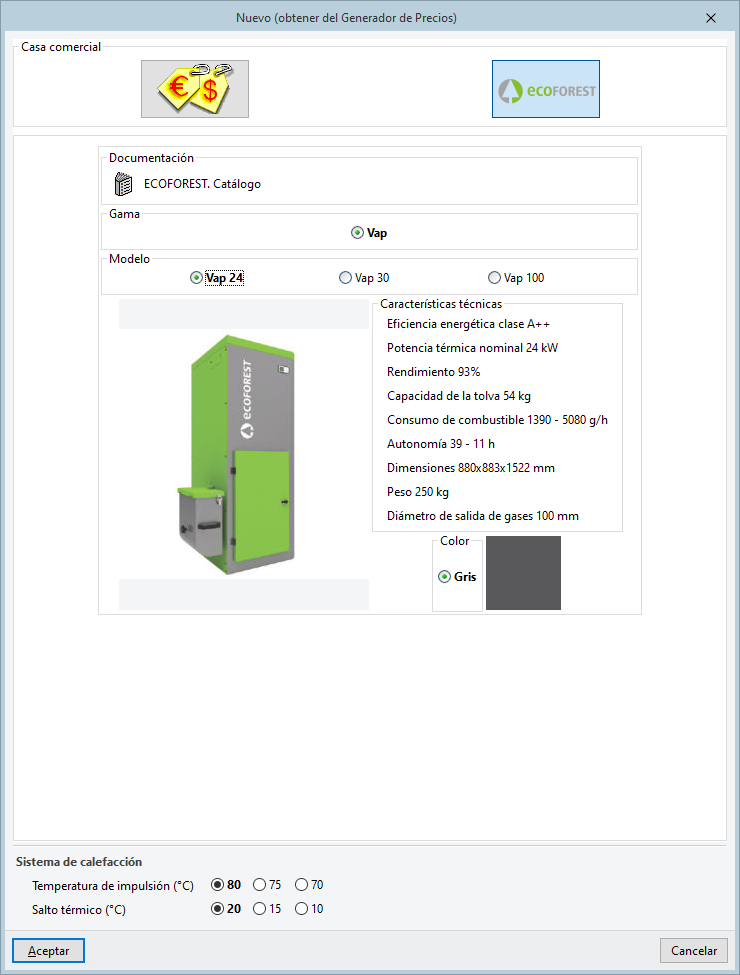

Caldera de biomasa

Esta opción permite introducir una caldera de biomasa capaz de producir agua caliente para calefacción.

En este tipo de calderas es necesario indicar la siguiente información:

• si emplea "Astillas" o "Pellets" como combustible;
• el tipo de caldera de biomasa;

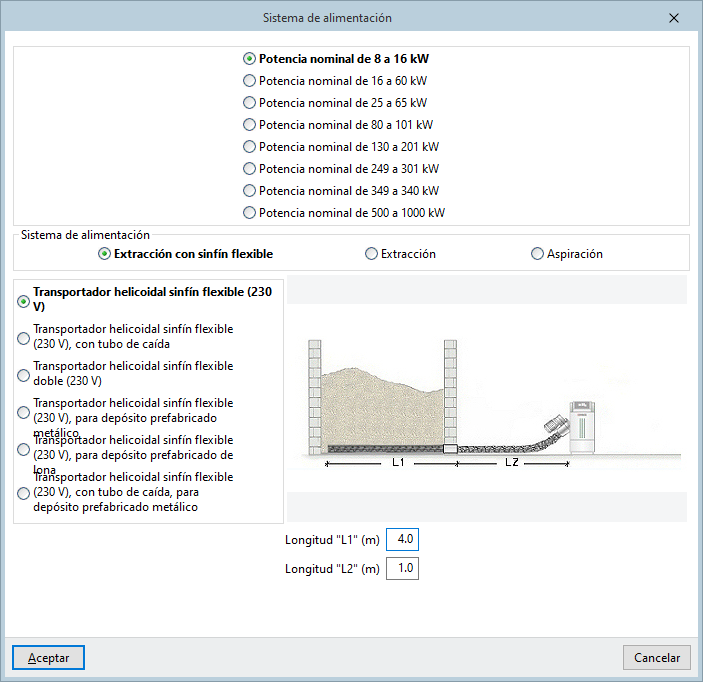

• y el "Sistema de alimentación", incluyendo si el "Almacenaje" de la biomasa es:

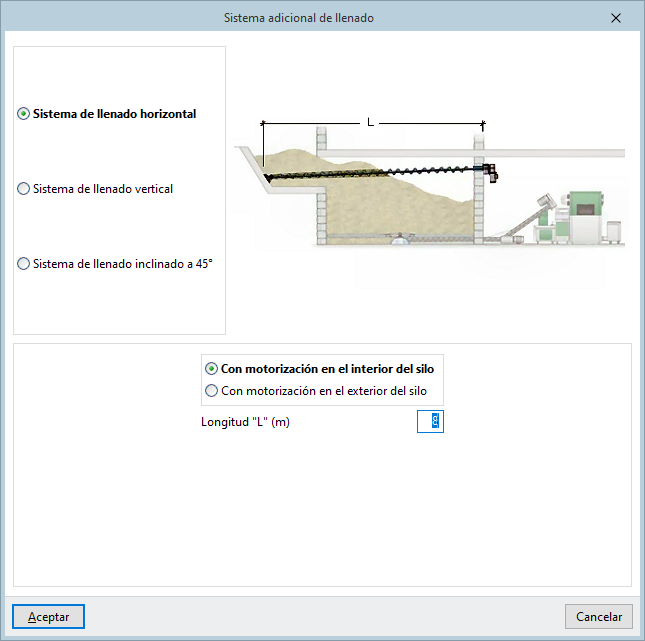

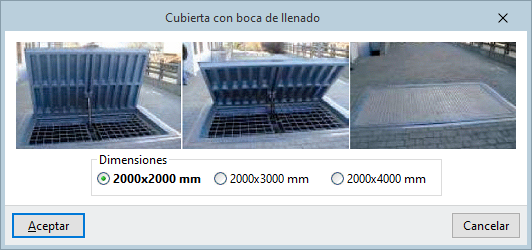

  • un "Silo de cemento" (en cuyo caso se define el "Sistema adicional de llenado" y la "Cubierta con boca de llenado");

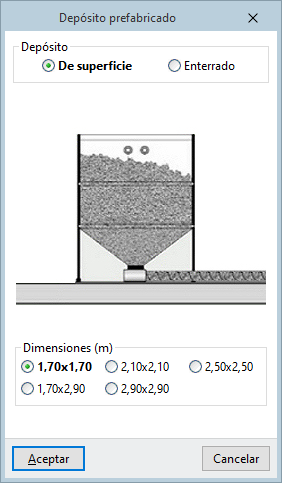

  • un "Depósito prefabricado", ya sea "De superficie" o "Enterrado" (si emplea "Astillas");

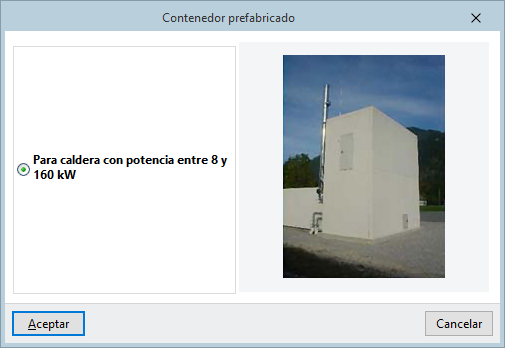

  • o un "Contenedor prefabricado".

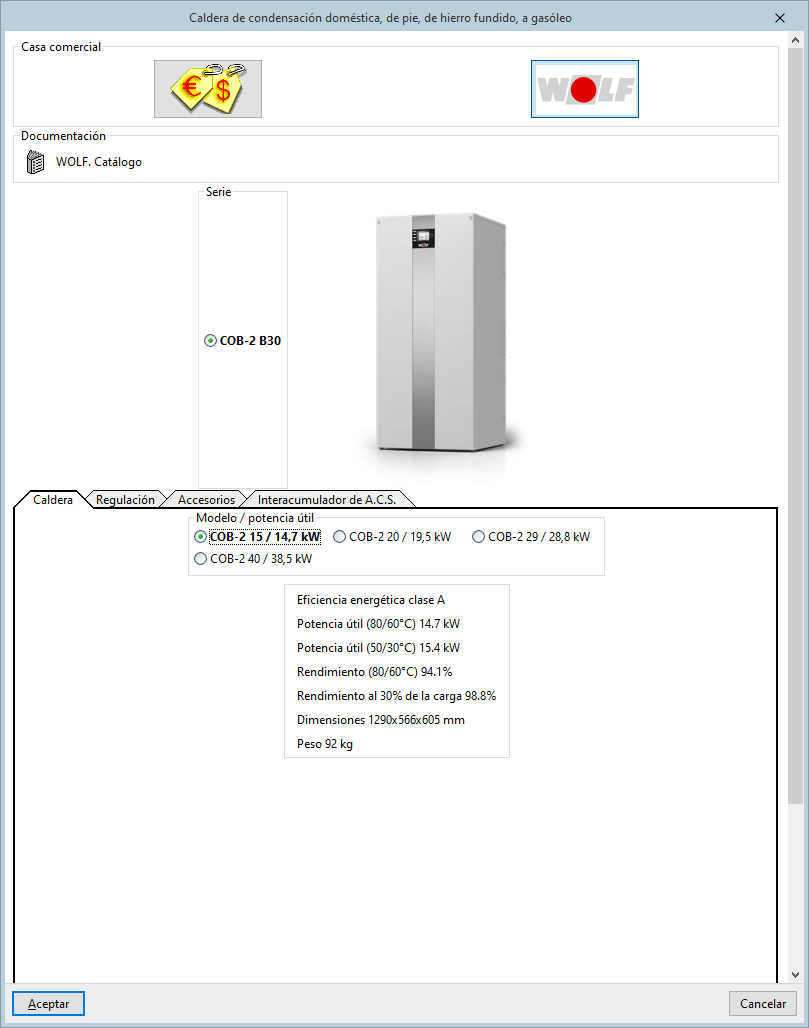

Selección y definición de calderas y grupos térmicos

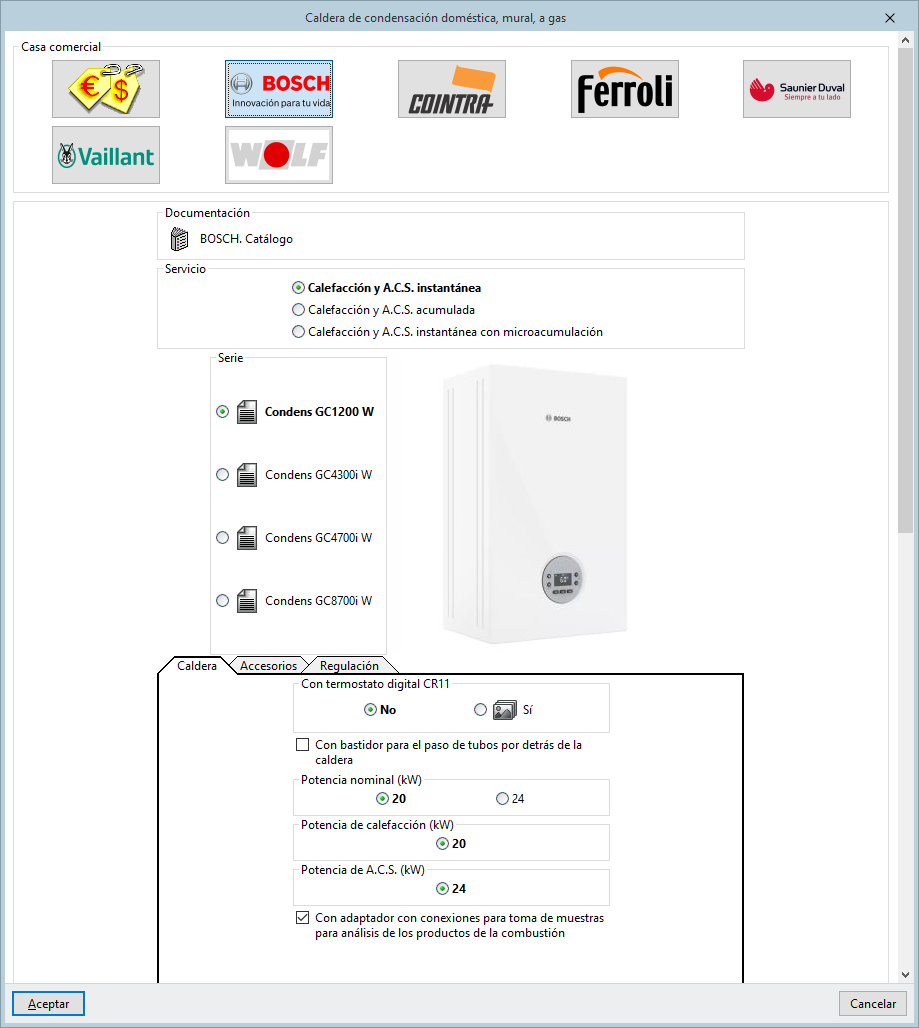

En todas las tipologías de elementos mencionados posible introducir elementos vinculados al Generador de precios o utilizar equipos de introducción manual o editable.

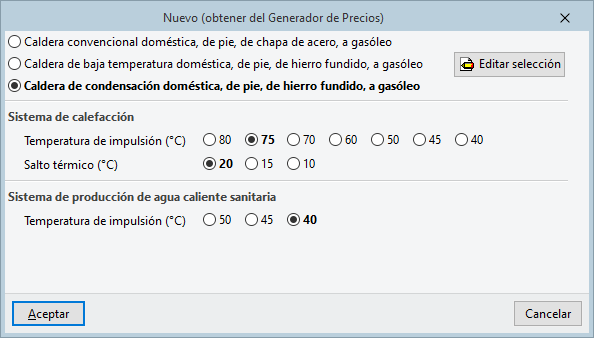

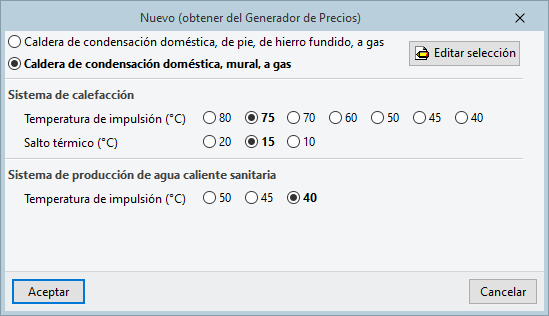

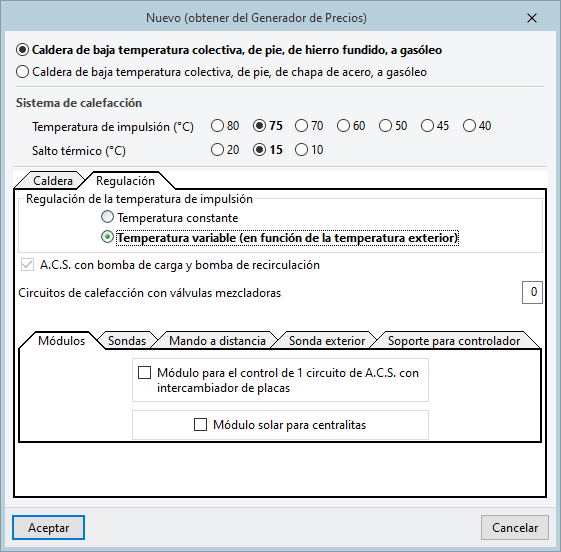

• En el panel de edición de los equipos del Generador de precios será necesario indicar, para el "Sistema de calefacción", la "Temperatura de impulsión" y el "Salto térmico" del circuito hidráulico y, si dispone de un "Sistema de producción de agua caliente sanitaria", de la "Temperatura de impulsión" de la misma.

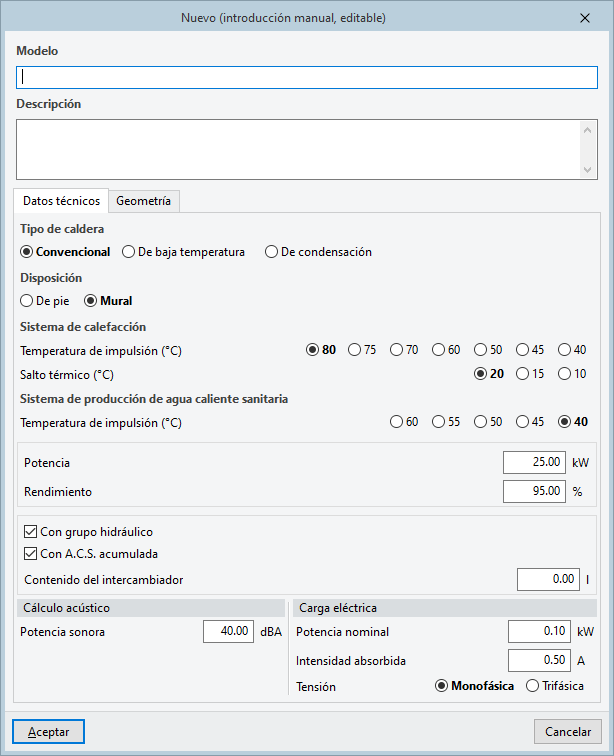

• En el caso de los equipos introducidos manualmente, es necesario introducir estos datos y el resto de las características del equipo en su panel de edición, como las siguientes:
  • Modelo
  • Descripción
  • Pestaña "Datos técnicos"
    • Tipo de caldera (Convencional / De baja temperatura / De condensación)
    • Disposición (De pie / Mural)
    • Sistema de calefacción: Temperatura de impulsión, Salto térmico
    • Sistema de producción de agua caliente sanitaria: Temperatura de impulsión
    • Potencia
    • Rendimiento
    • Con grupo hidráulico (opcional)
    • Con A.C.S. acumulada (opcional)
    • Contenido del intercambiador
    • Cálculo acústico: Potencia sonora
    • Carga eléctrica: Potencia nominal, Intensidad absorbida, Tensión (Monofásica / Trifásica)
  • Pestaña "Geometría":
    • Dimensiones
    • Tomas del sistema de calefacción
    • Tomas del sistema de producción de A.C.S.
    • Toma de agua procedente del sistema de captación solar

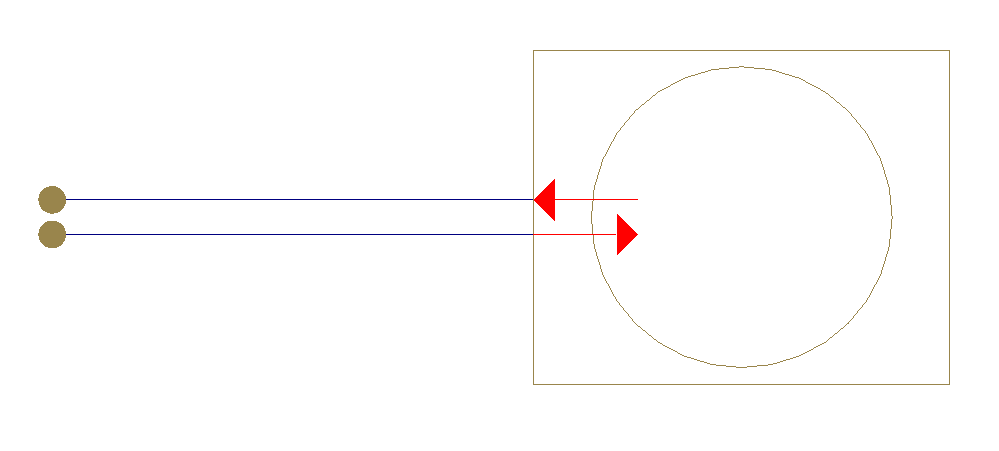

Conexión de calderas y grupos térmicos

Las calderas y grupos térmicos descritos disponen de dos conexiones para tuberías de agua de impulsión y de retorno, que pueden conectarse directamente con los elementos interiores de la instalación de climatización (como radiadores o colectores de suelo radiante). En el caso de los grupos térmicos y las calderas de biomasa, también pueden conectarse con elementos de tipo "Colector" (dentro de "Sistemas de conducción de agua"), en caso de que se empleen en la instalación.

Los equipos que aparecen también en la solapa "Salubridad" presentan tres puntos de conexión en esta solapa, para la alimentación de agua fría, la salida de ACS y el retorno de ACS, respectivamente.

De forma adicional, los equipos descritos en la solapa "Climatización" se puede utilizar también para calentar un acumulador de agua caliente sanitaria dispuesto en esta solapa mediante las opciones del menú "Sistemas de acumulación de ACS". En este caso, la distribución de ACS se realiza a partir de dicho acumulador, que aparecerá en la solapa "Salubridad".

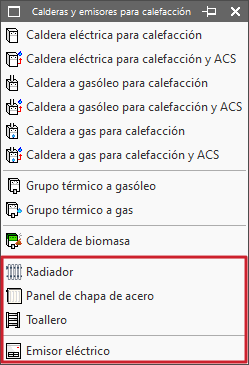

Son las siguientes:

• Radiador
• Panel de chapa de acero
• Toallero
• Emisor eléctrico

Estas opciones se describen a continuación:

Radiador

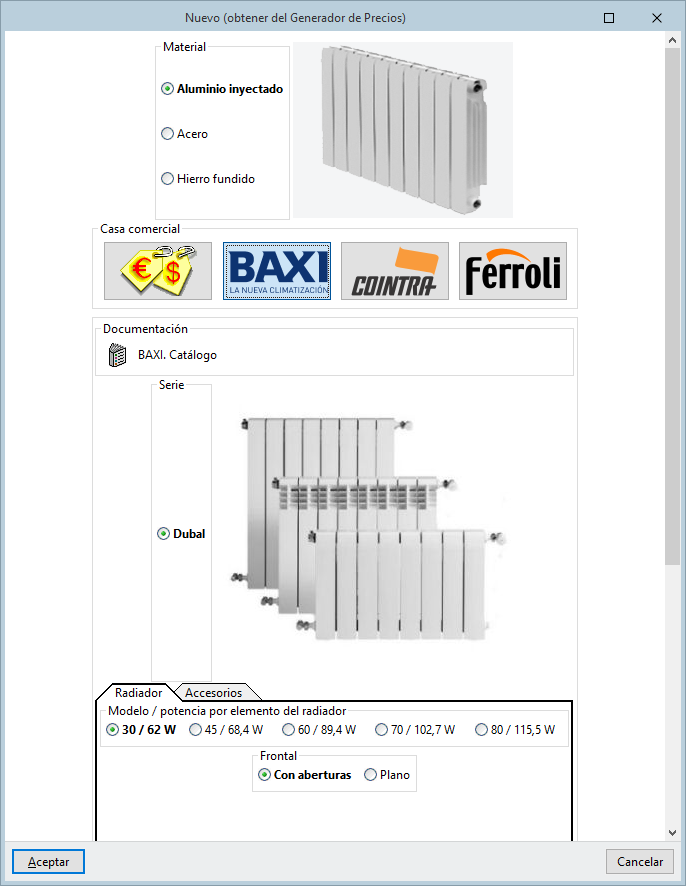

Esta opción permite introducir un radiador (de aluminio inyectado, de acero o de hierro fundido).

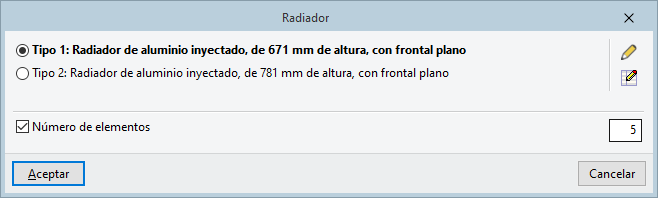

Es posible forzar el "Número de elementos" del radiador activando la casilla correspondiente. Si esta opción se mantiene desactivada, el programa dimensionará el número de elementos necesario para cubrir las cargas térmicas del recinto.

Al disponer el radiador en planta se debe pulsar en dos puntos, que marcan el ancho máximo disponible para el emisor. En el proceso de dimensionamiento, el programa tratará de ubicar el radiador (con el número de elementos necesario para cubrir las cargas térmicas) en este ancho.

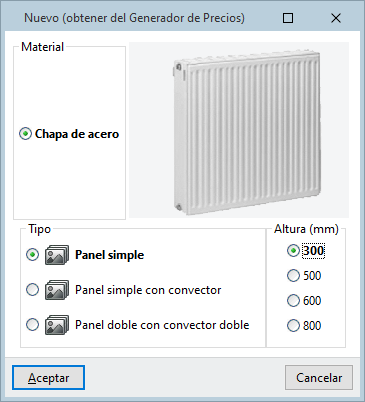

Panel de chapa de acero

Esta opción permite introducir un panel de chapa de acero.

Al disponer el panel de chapa de acero en planta se debe pulsar en dos puntos, que marcan el ancho máximo disponible para el emisor. En el proceso de dimensionamiento, el programa tratará de ubicar el panel (con la configuración necesaria para cubrir las cargas térmicas) en este ancho.

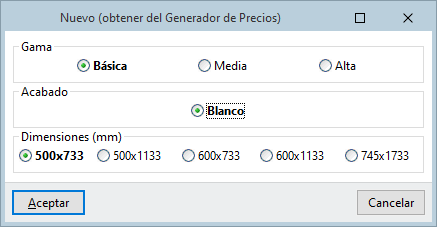

Toallero

Esta opción permite introducir un radiador toallero.

Al disponer el toallero en planta se debe pulsar en un único punto, donde se ubicará el elemento.

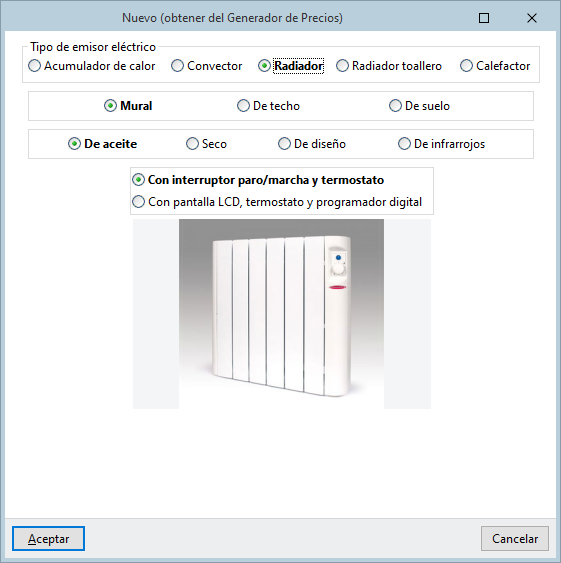

Emisor eléctrico

Esta opción permite introducir un emisor eléctrico (acumuladores de calor, convectores, radiadores, radiadores toalleros o calefactores eléctricos) en la posición deseada.

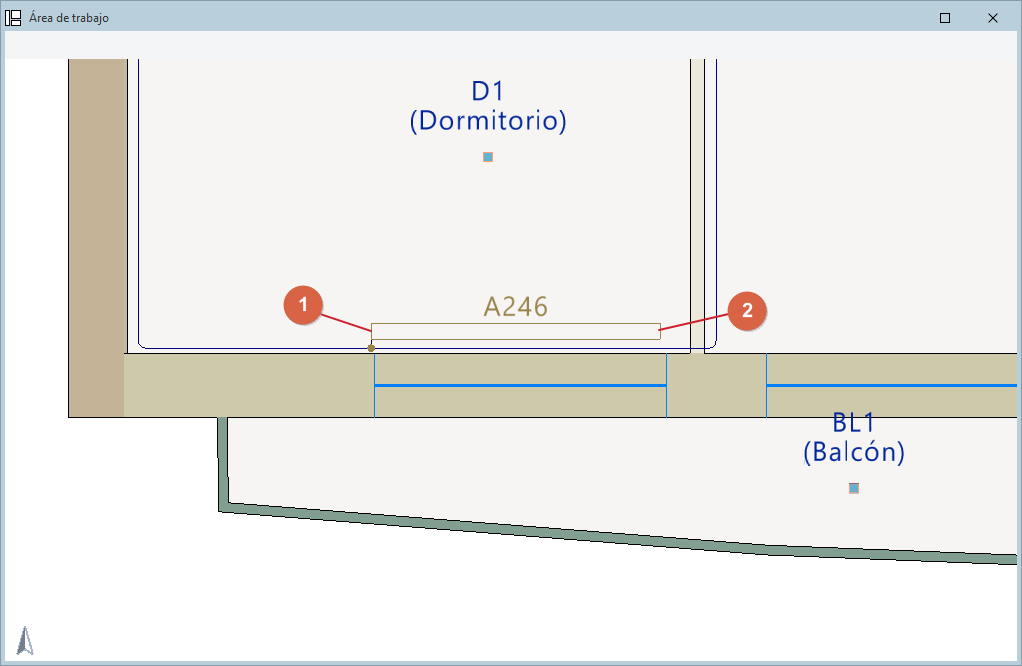

Disposición en planta

Al disponer en planta un radiador, un panel de chapa de acero o un emisor eléctrico se debe pulsar en dos puntos (1, 2), que marcan el ancho máximo disponible para el emisor. En el proceso de dimensionamiento, el programa tratará de ubicar el emisor (con la configuración necesaria para cubrir las cargas térmicas) en este ancho.

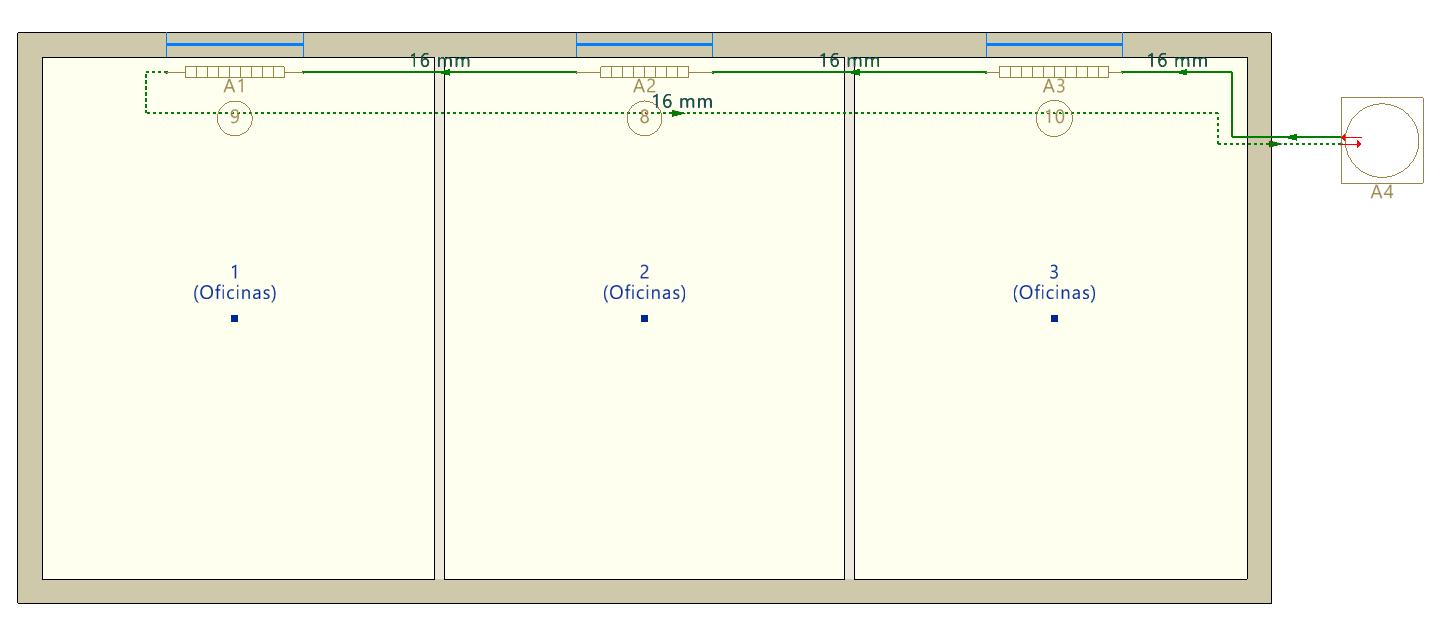

• Sistema monotubo
  • Se conecta la toma de impulsión del equipo de producción de agua caliente con una de las tomas del primer radiador.
  • Después, se conecta la toma que queda libre con una de las tomas del segundo radiador.
  • Se continúa este proceso hasta el último radiador, desde el cual se conecta la toma que queda libre hasta la toma de retorno del equipo de producción de agua caliente.

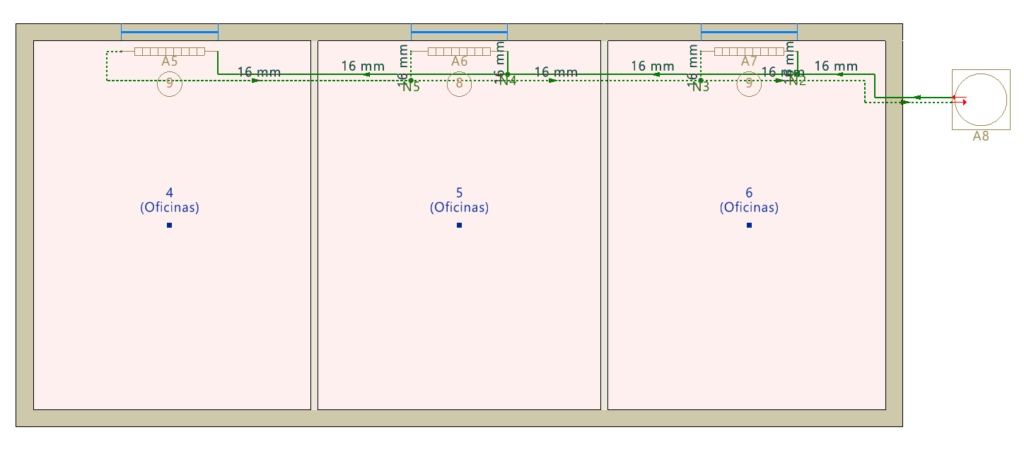

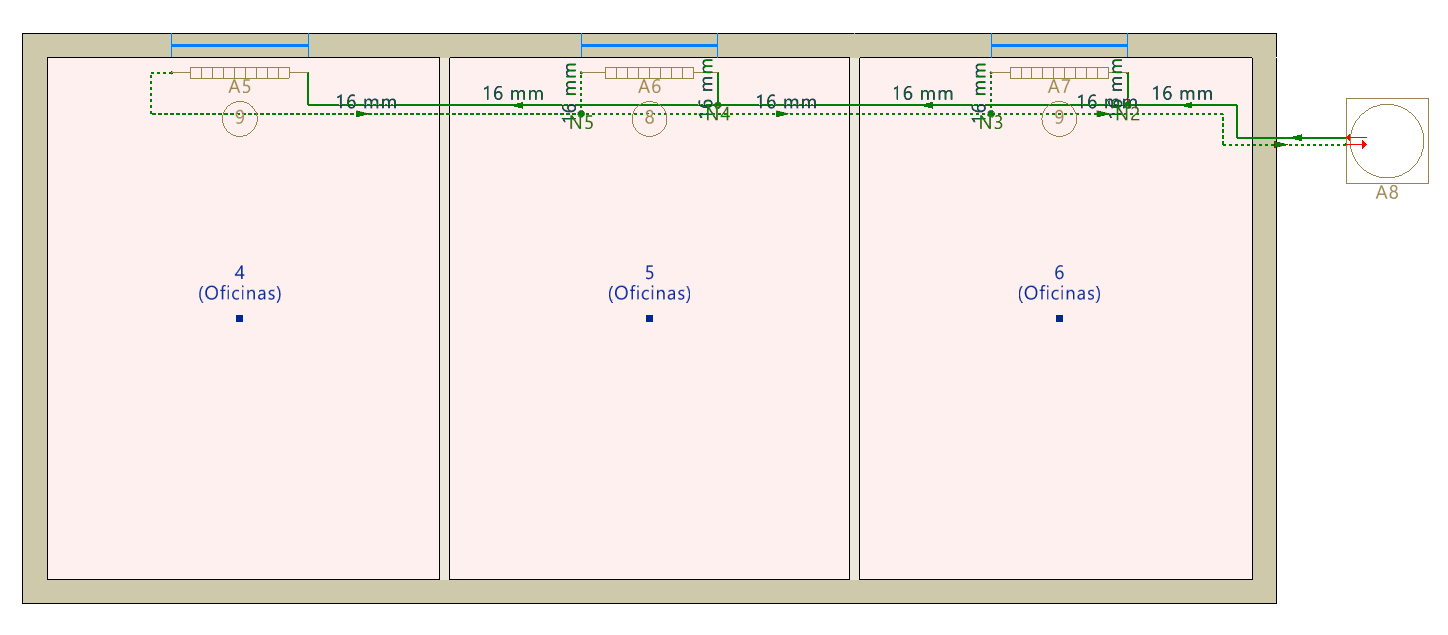

• Sistema bitubo
  • Se conecta la toma de impulsión del equipo de producción de agua caliente con una de las tomas del primer radiador.
  • Desde el primer radiador, se conecta la toma que queda libre hasta la toma de retorno del equipo de producción de agua caliente.
  • Se bifurcan cada una de las tuberías creadas en los pasos anteriores, conectando en cada bifurcación las dos tomas de cada uno del resto de los radiadores.

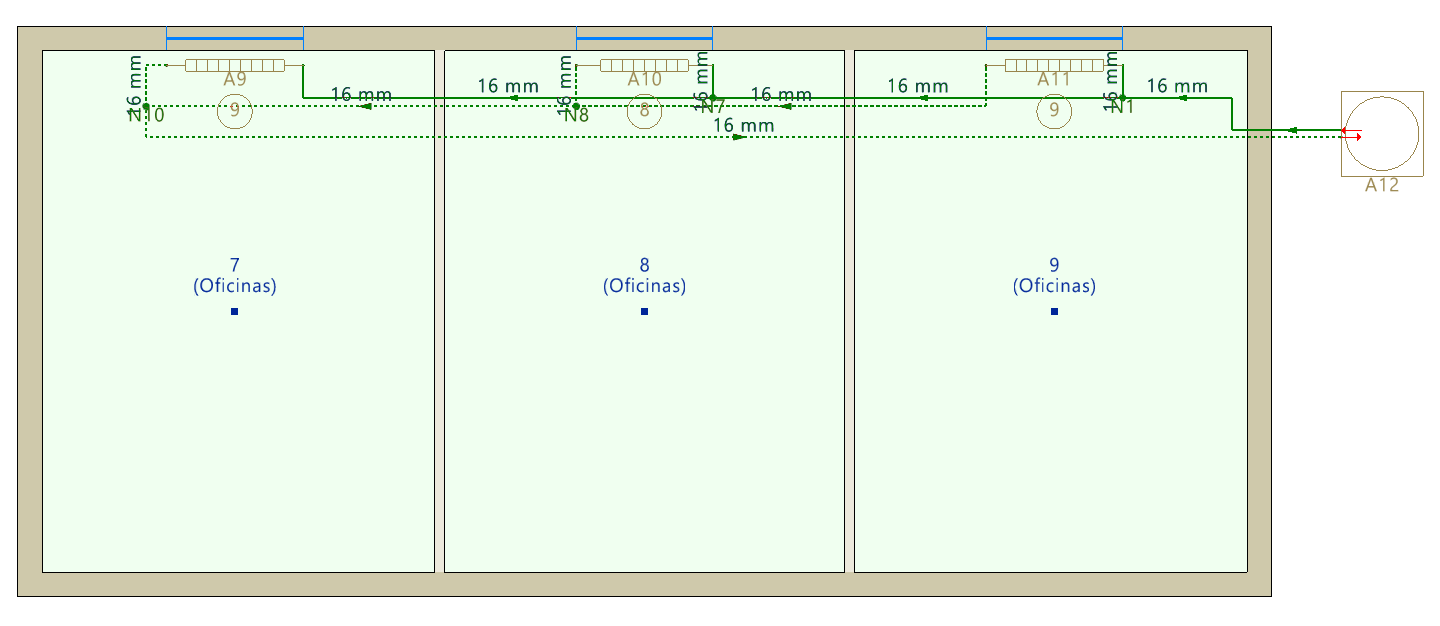

  • En función del trazado de las tuberías realizado por el usuario, el retorno del agua puede ser un retorno directo (el agua vuelve directamente al equipo de producción de calor tras pasar por cada radiador) o un retorno invertido (la tubería de retorno acompaña a la tubería de impulsión hasta el último radiador, volviendo al equipo de producción de calor desde ese punto).

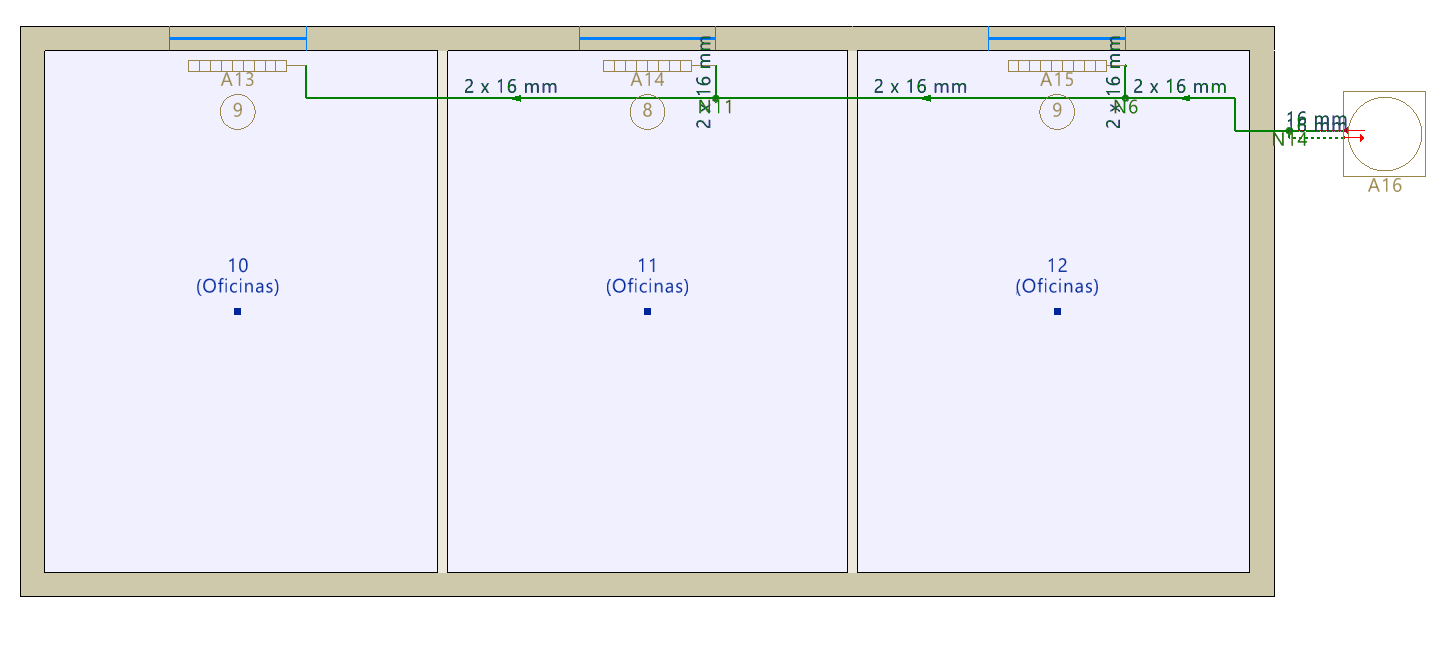

• Sistema bitubo (trazado simplificado)
  Alternativamente y de forma simplificada, es posible conectar la toma de impulsión y de retornode agua del equipo de producción de agua caliente en un punto cercano en planta. A partir de este punto, es posible dibujar una única línea que conecte un solo punto de conexión de cada radiador, dejando el otro sin conectar. Durante el cálculo, el programa identificará automáticamente que en esta línea se deben disponer dos tuberías en el proyecto, dando como resultado una instalación bitubo con retorno directo.
