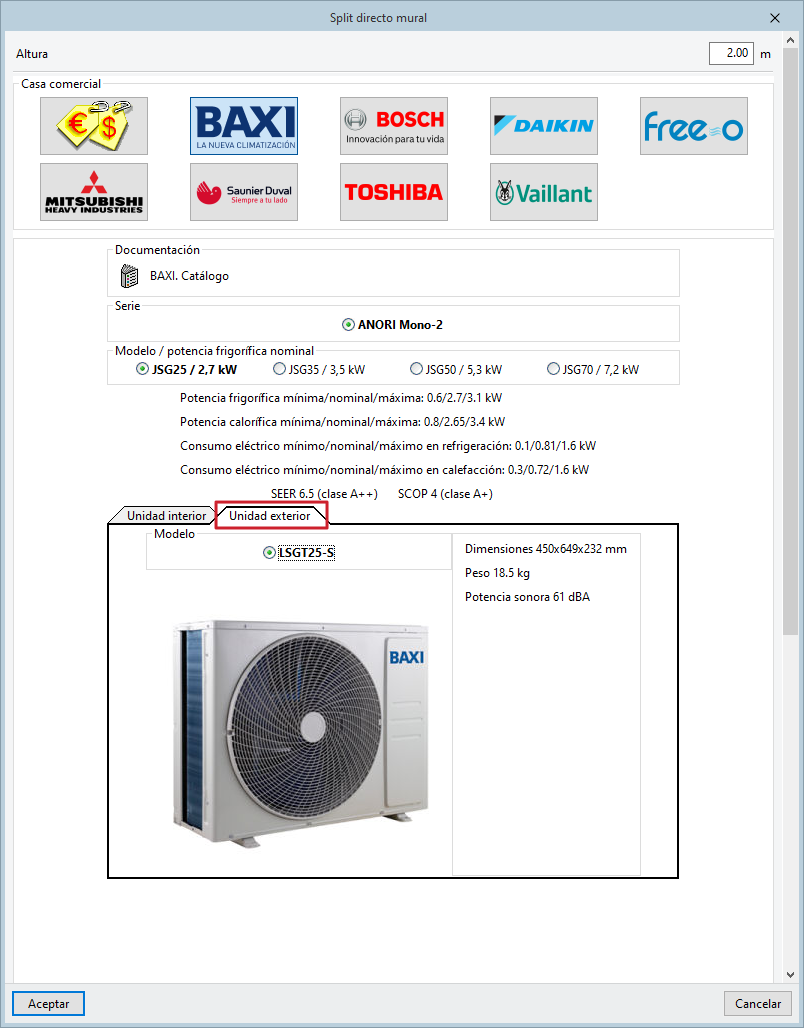

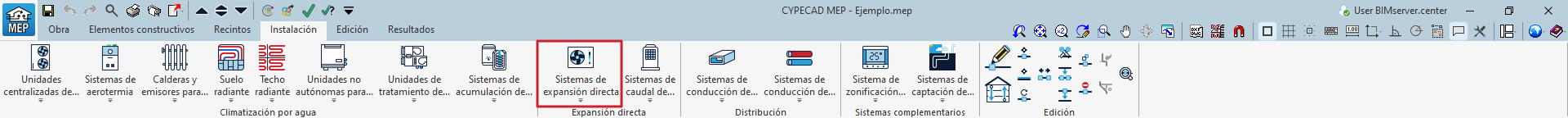

Unidad exterior de aire acondicionado split 1x1

Esta opción permite introducir una unidad exterior de aire acondicionado en sistemas split 1x1.

La selección de la unidad exterior en los sistemas split 1x1 se realiza en el momento de introducción de la unidad interior mediante cualquiera de las demás opciones del menú. Por tanto, al usar esta opción sólo es necesario definir la ubicación en planta de dicha unidad exterior.

Este equipo dispone de un único punto de conexión que permite conectarlo mediante una línea frigorífica con una unidad interior de un sistema split 1x1 (mediante las opciones "Split conducido", "Split embocaduras", "Split directo horizontal", "Split directo cassette", "Split directo mural" o "Split directo de suelo").

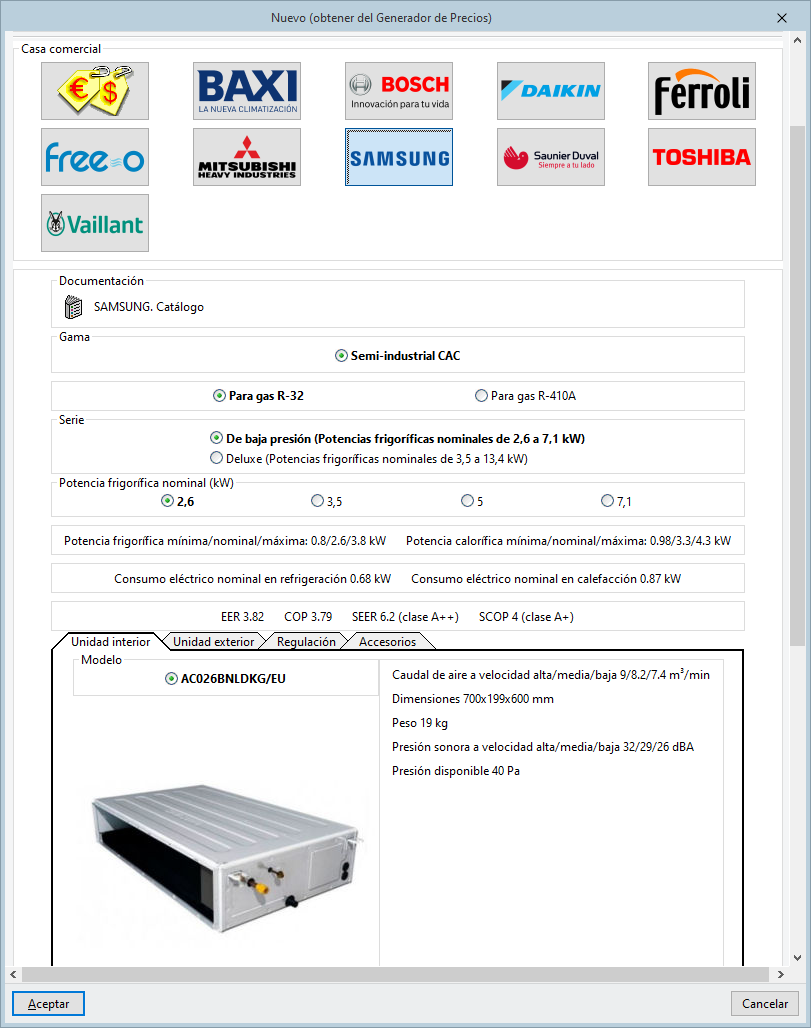

Split conducido

Esta opción permite introducir una unidad interior de aire acondicionado en sistemas split 1x1 con distribución por conductos de aire.

Dispone de los siguientes puntos de conexión:

• una conexión para una línea frigorífica, que se puede conectar con una "Unidad exterior de aire acondicionado split 1x1";
• dos conexiones para conductos de aire de impulsión y de retorno, a partir de las cuales se pueden introducir (mediante "Sistemas de conducción de aire > Conducto, horizontal / Conducto, vertical") las redes de impulsión o de retorno de aire hasta los elementos terminales (rejillas, difusores o toberas);
• y una conexión para el cable de control, en caso de que se diseñe un sistema de zonificación.

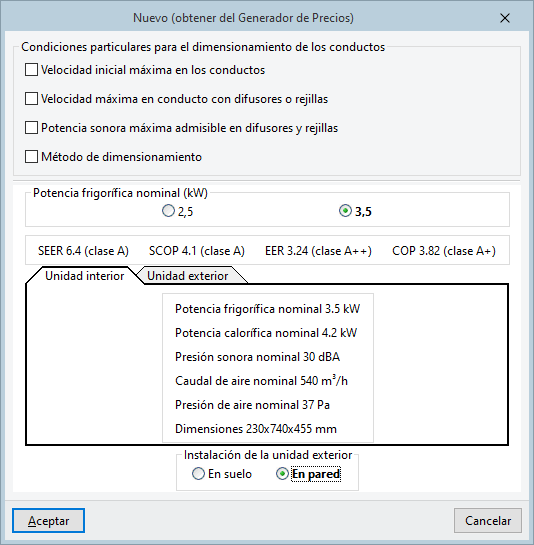

Split embocaduras

Esta opción permite introducir una unidad interior de aire acondicionado en sistemas split 1x1 con distribución por tubos flexibles conectados en embocaduras tubulares.

Dispone de los siguientes puntos de conexión:

• una conexión para una línea frigorífica, que se puede conectar con una "Unidad exterior de aire acondicionado split 1x1";
• varias conexiones (el número es configurable) para tubos flexibles de impulsión, a partir de las cuales se pueden introducir (mediante "Sistemas de conducción de aire > Tubo flexible, horizontal / Tubo flexible, vertical") las redes de impulsión de aire hasta los elementos terminales (difusores con plenum);
• una conexión para conductos de aire de retorno, hasta la cual se puede introducir (mediante "Sistemas de conducción de aire > Conducto, horizontal / Conducto, vertical") la red de retorno de aire desde los elementos terminales (rejillas);
• y una conexión para el cable de control, en caso de que se diseñe un sistema de zonificación.

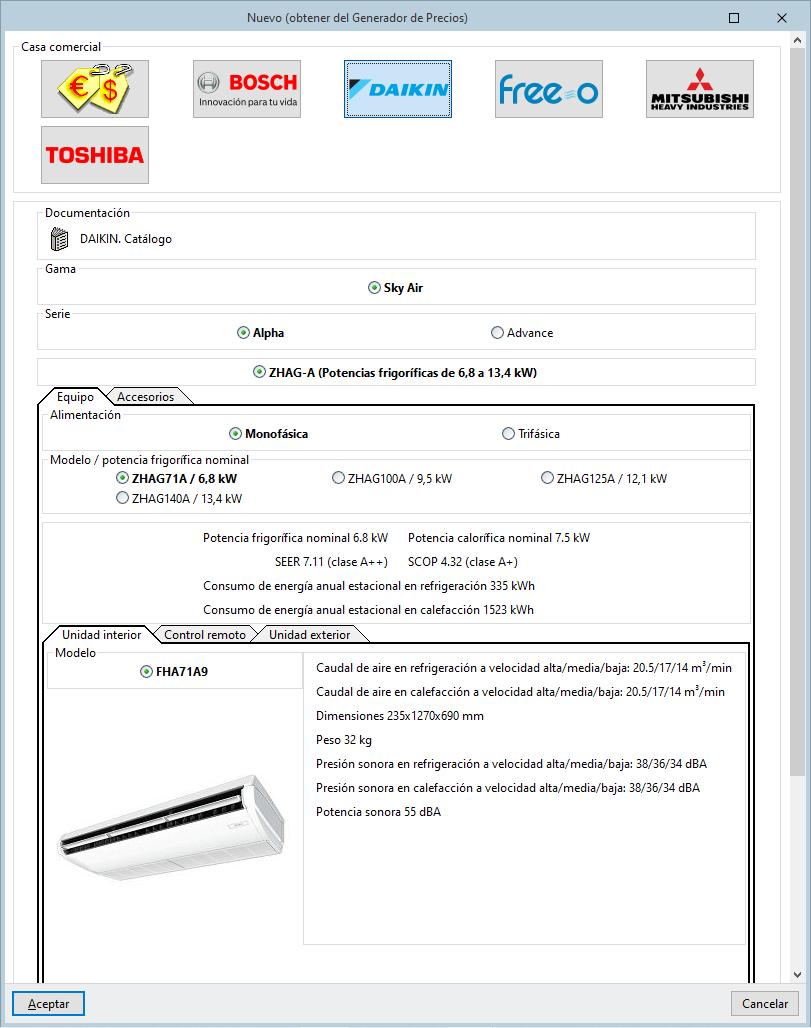

Split directo horizontal

Esta opción permite introducir una unidad interior de aire acondicionado en sistemas split 1x1 con descarga directa de aire en el recinto.

Dispone de una conexión para una línea frigorífica, que se puede conectar con una "Unidad exterior de aire acondicionado split 1x1".

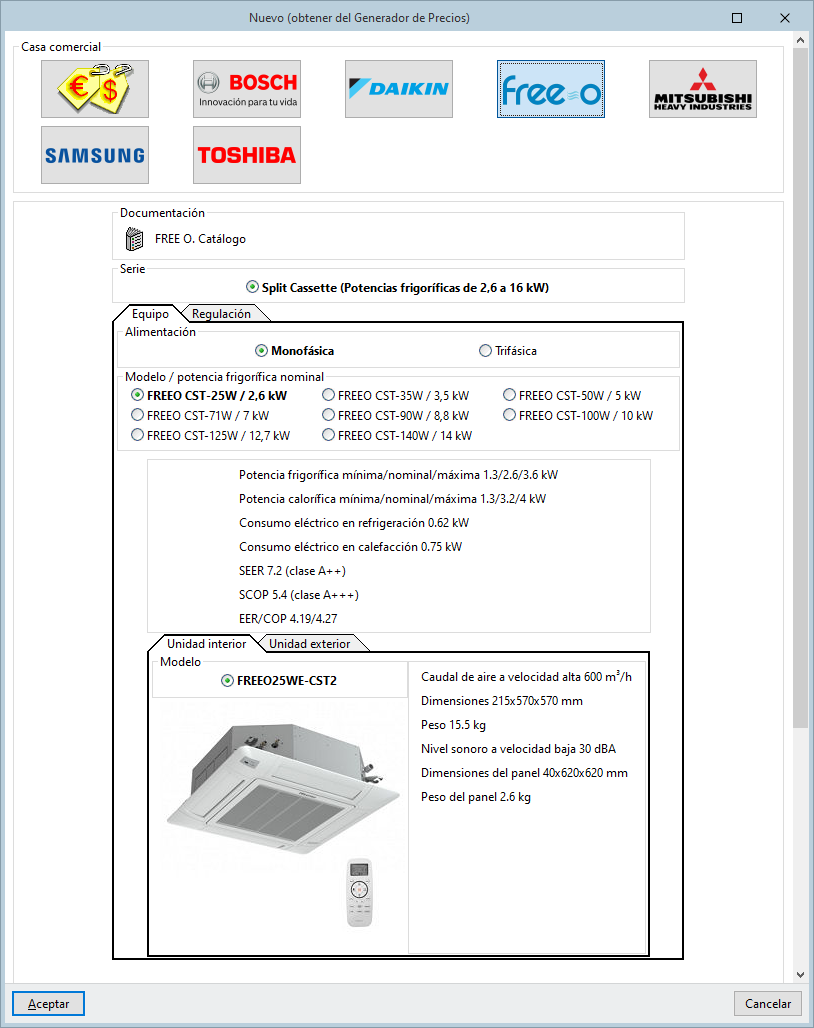

Split directo cassette

Esta opción permite introducir una unidad interior de aire acondicionado de tipo cassette en sistemas split 1x1. Esta unidad descarga directamente el aire en el recinto.

Dispone de una conexión para una línea frigorífica, que se puede conectar con una "Unidad exterior de aire acondicionado split 1x1".

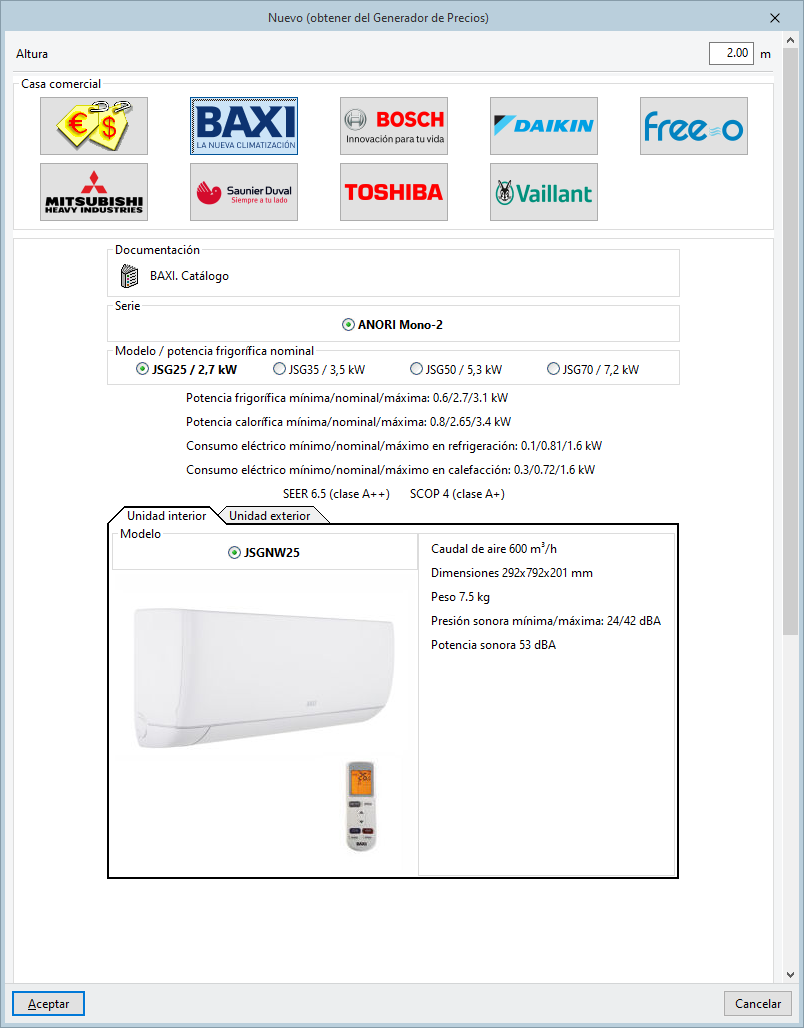

Split directo mural

Esta opción permite introducir una unidad interior de aire acondicionado para disponer en la pared en sistemas split 1x1. Esta unidad descarga directamente el aire en el recinto.

Dispone de una conexión para una línea frigorífica, que se puede conectar con una "Unidad exterior de aire acondicionado split 1x1".

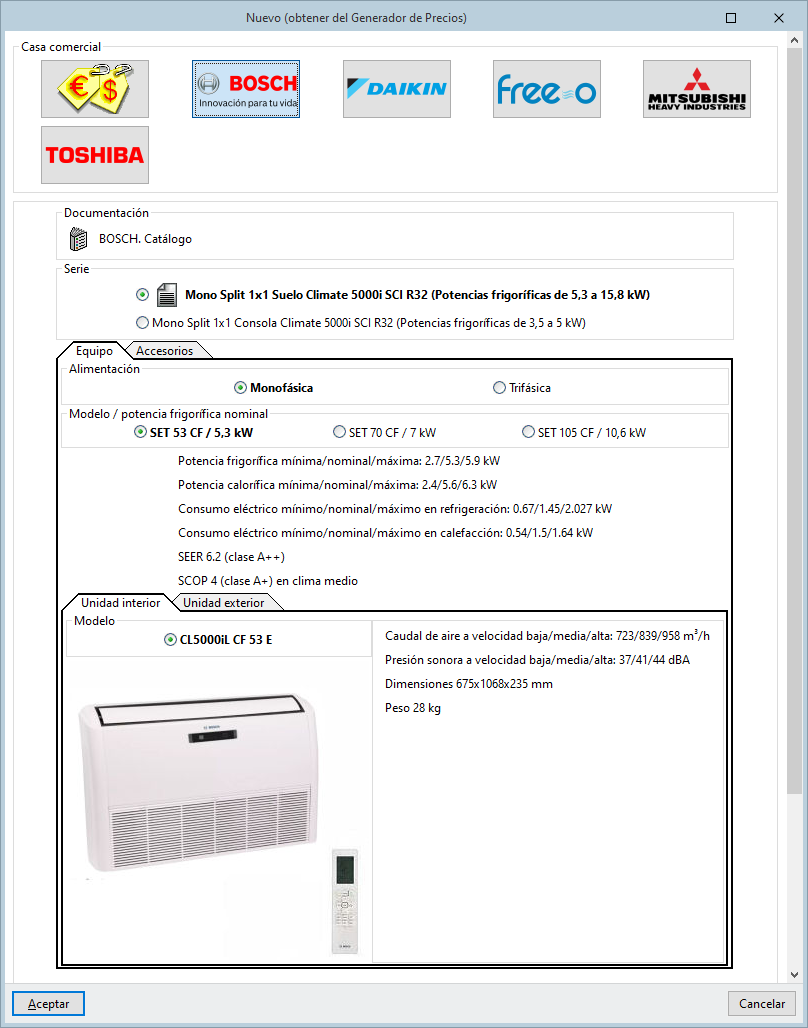

Split directo de suelo

Esta opción permite introducir una unidad interior de aire acondicionado para disponer en el suelo en sistemas split 1x1. Esta unidad descarga directamente el aire en el recinto.

Dispone de una conexión para una línea frigorífica, que se puede conectar con una "Unidad exterior de aire acondicionado split 1x1".

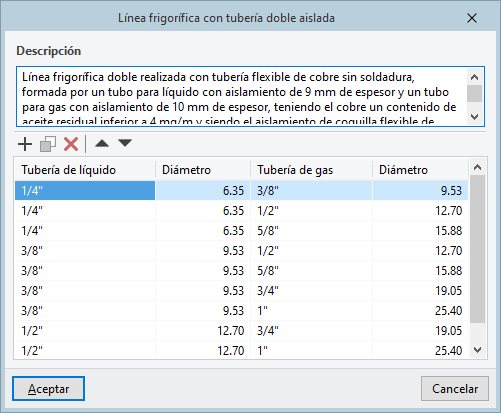

Línea frigorífica con tubería doble aislada, horizontal

Esta opción permite introducir una línea frigorífica horizontal (en la misma planta) para realizar la conexión entre una unidad exterior y una unidad interior en los sistemas de expansión directa (split 1x1 y multi-split).

Línea frigorífica con tubería doble aislada, vertical

Esta opción permite introducir una línea frigorífica vertical (entre plantas) para realizar la conexión entre una unidad exterior y una unidad interior en los sistemas de expansión directa (split 1x1 y multi-split).

Para disponer este elemento es necesario indicar la "Referencia" de la línea, su "Grupo inicial" y "Grupo final". De esta forma, la línea frigorífica vertical aparece como un punto en cada uno de los grupos de plantas que atraviesa. Es posible conectar una "Línea frigorífica con tubería doble aislada, horizontal" en estos puntos.

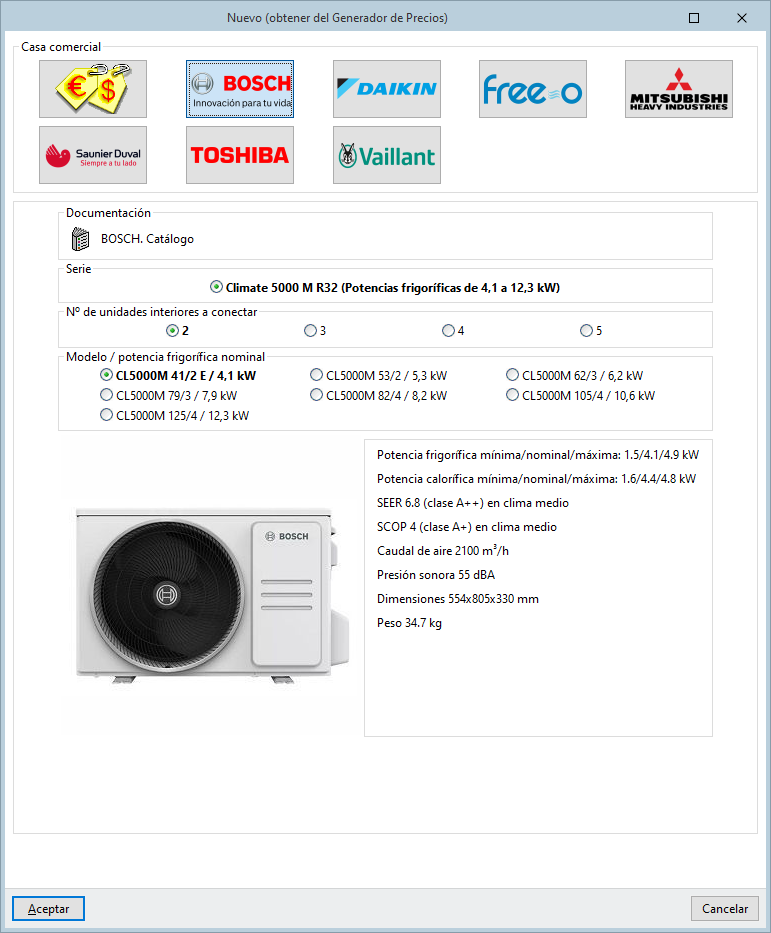

Unidad exterior de aire acondicionado multi-split

Esta opción permite introducir una unidad exterior de aire acondicionado en sistemas multi-split.

Este equipo dispone de uno o varios puntos de conexión que permiten conectarlo mediante líneas frigoríficas con unidades interiores de un sistema multi-split (mediante las opciones "Multi-split conducido", "Multi-split embocaduras", "Multi-split directo horizontal", "Multi-split directo cassette" o "Multi-split directo mural").

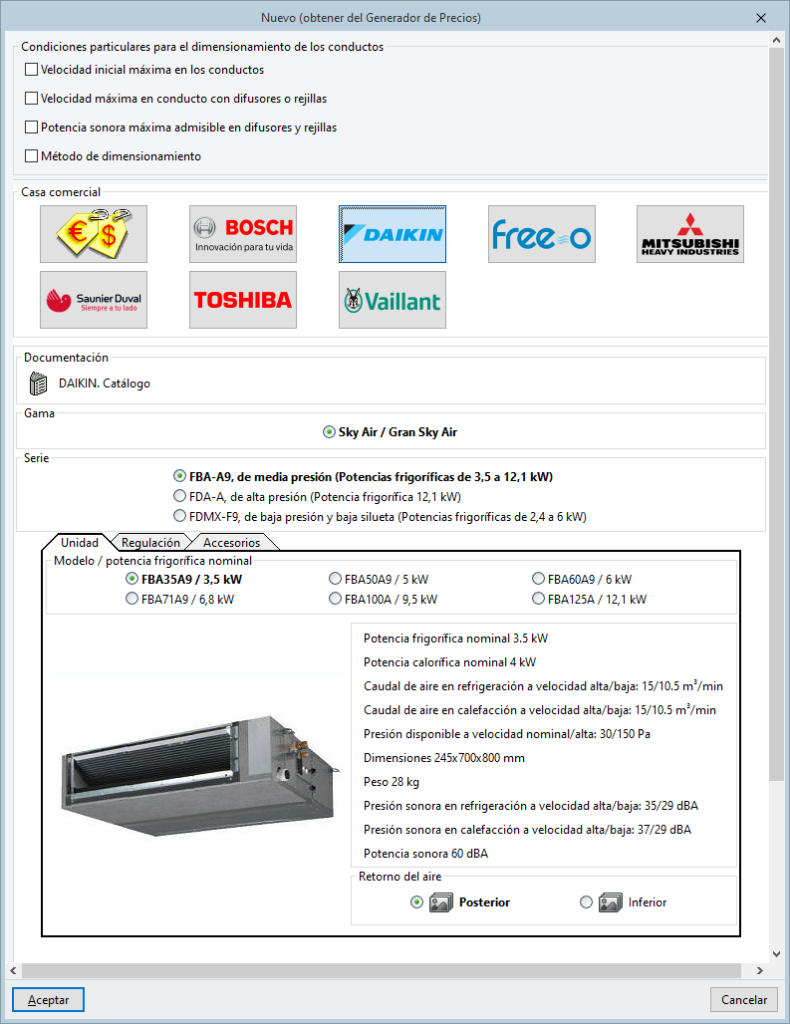

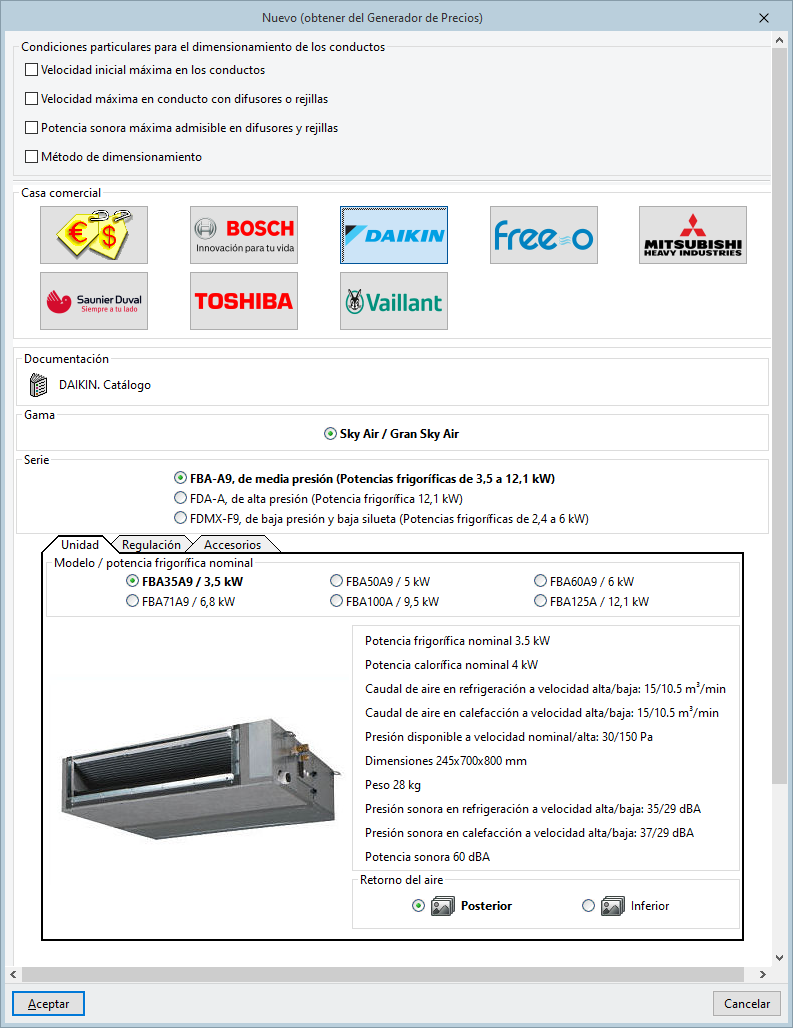

Multi-split conducido

Esta opción permite introducir una unidad interior de aire acondicionado en sistemas multi-split con distribución por conductos de aire.

Dispone de los siguientes puntos de conexión:

• una conexión para una línea frigorífica, que se puede conectar con una "Unidad exterior de aire acondicionado multi-split";
• dos conexiones para conductos de aire de impulsión y de retorno, a partir de las cuales se pueden introducir (mediante "Sistemas de conducción de aire > Conducto, horizontal / Conducto, vertical") las redes de impulsión o de retorno de aire hasta los elementos terminales (rejillas, difusores o toberas);
• y una conexión para el cable de control, en caso de que se diseñe un sistema de zonificación.

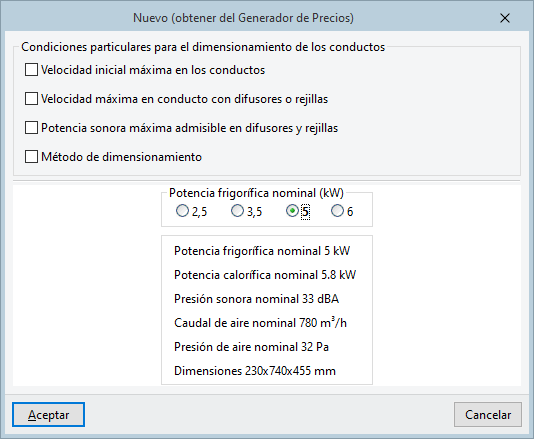

Multi-split embocaduras

Esta opción permite introducir una unidad interior de aire acondicionado en sistemas multi-split con distribución por tubos flexibles conectados en embocaduras tubulares.

Dispone de los siguientes puntos de conexión:

• una conexión para una línea frigorífica, que se puede conectar con una "Unidad exterior de aire acondicionado multi-split";
• varias conexiones (el número es configurable) para tubos flexibles de impulsión, a partir de las cuales se pueden introducir (mediante "Sistemas de conducción de aire > Tubo flexible, horizontal / Tubo flexible, vertical") las redes de impulsión de aire hasta los elementos terminales (difusores con plenum);
• una conexión para conductos de aire de retorno, hasta la cual se puede introducir (mediante "Sistemas de conducción de aire > Conducto, horizontal / Conducto, vertical") la red de retorno de aire desde los elementos terminales (rejillas);
• y una conexión para el cable de control, en caso de que se diseñe un sistema de zonificación.

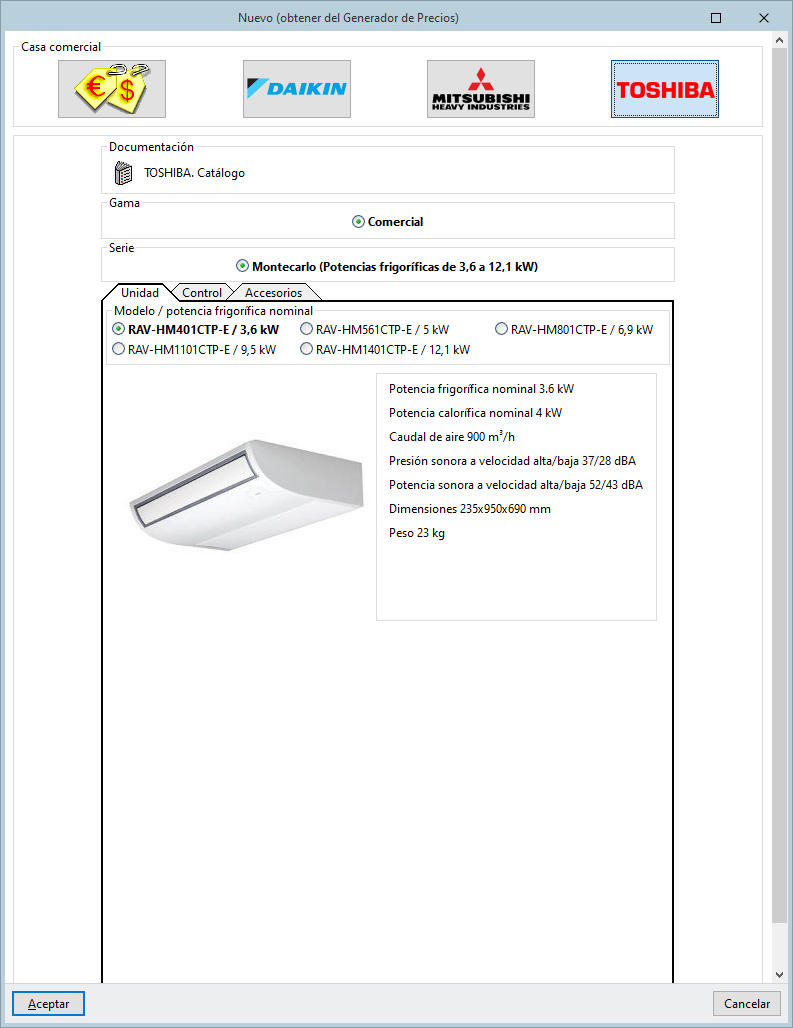

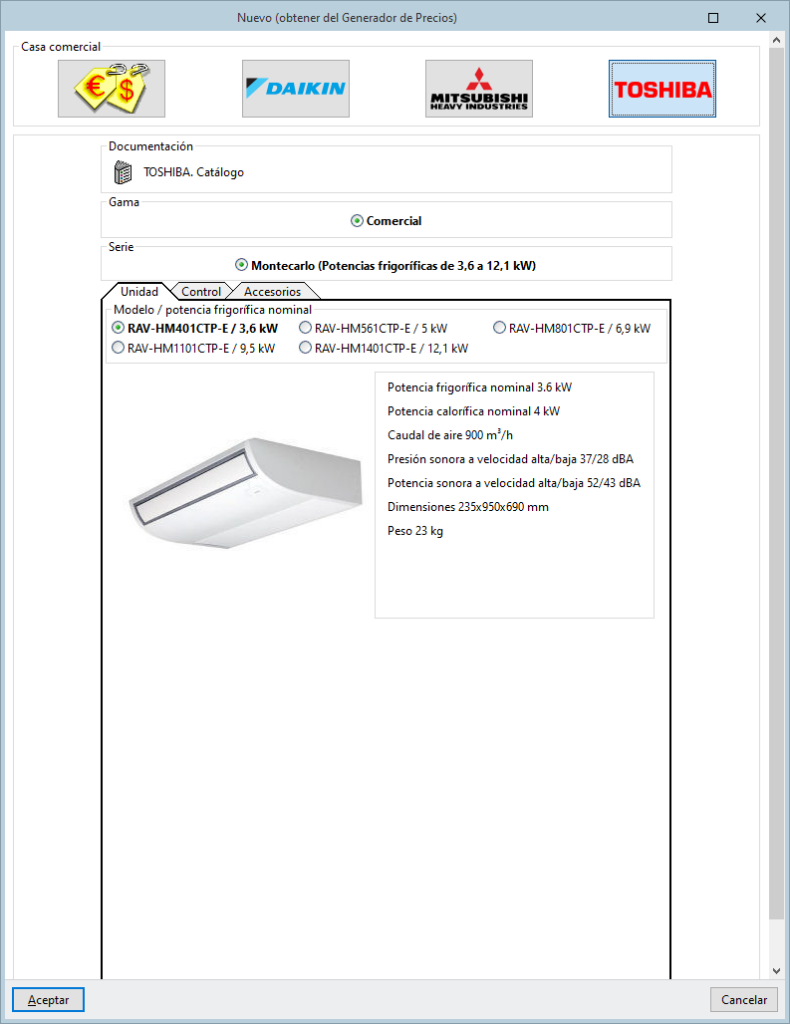

Multi-split directo horizontal

Esta opción permite introducir una unidad interior de aire acondicionado en sistemas multi-split con descarga directa de aire en el recinto.

Dispone de una conexión para una línea frigorífica, que se puede conectar con una "Unidad exterior de aire acondicionado multi-split".

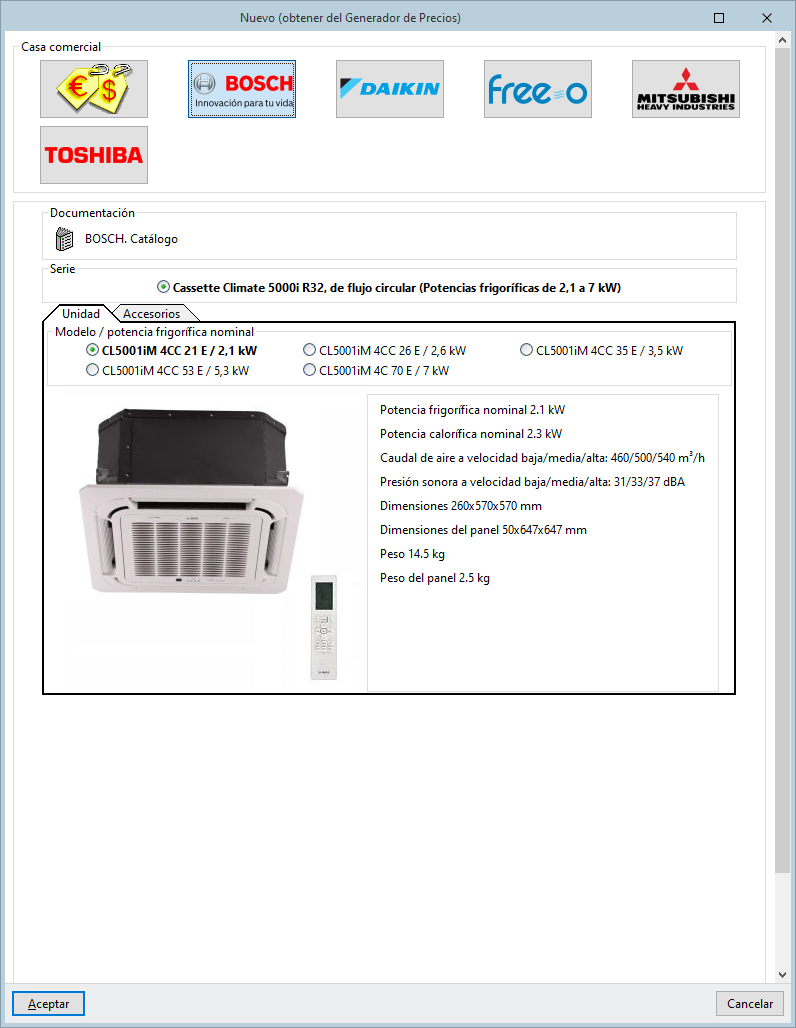

Multi-split directo cassette

Esta opción permite introducir una unidad interior de aire acondicionado de tipo cassette en sistemas multi-split. Esta unidad descarga directamente el aire en el recinto.

Dispone de una conexión para una línea frigorífica, que se puede conectar con una "Unidad exterior de aire acondicionado multi-split".

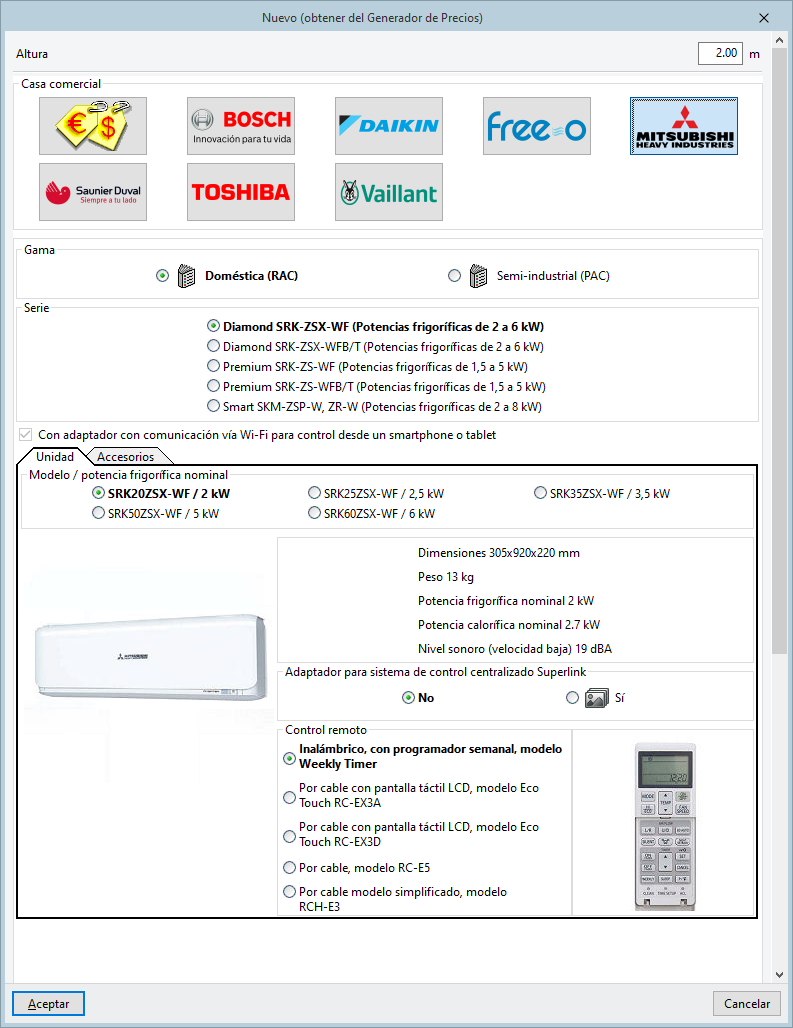

Multi-split directo mural

Esta opción permite introducir una unidad interior de aire acondicionado para disponer en la pared en sistemas multi-split. Esta unidad descarga directamente el aire en el recinto.

Dispone de una conexión para una línea frigorífica, que se puede conectar con una "Unidad exterior de aire acondicionado multi-split".

Línea frigorífica con tubería doble aislada, horizontal

Esta opción permite introducir una línea frigorífica horizontal (en la misma planta) para realizar la conexión entre una unidad exterior y una unidad interior en los sistemas de expansión directa (split 1x1 y multi-split).

Línea frigorífica con tubería doble aislada, vertical

Esta opción permite introducir una línea frigorífica vertical (entre plantas) para realizar la conexión entre una unidad exterior y una unidad interior en los sistemas de expansión directa (split 1x1 y multi-split).

Para disponer este elemento es necesario indicar la "Referencia" de la línea, su "Grupo inicial" y "Grupo final". De esta forma, la línea frigorífica vertical aparece como un punto en cada uno de los grupos de plantas que atraviesa. Es posible conectar una "Línea frigorífica con tubería doble aislada, horizontal" en estos puntos.
