CYPECAD MEP. Climatización - Sistemas de conducción de agua y de acumulación de ACS

Sistemas de conducción de agua y de acumulación de ACS (solapa "Climatización")

Abrir en una nueva ventana

Introducción de sistemas de conducción de agua

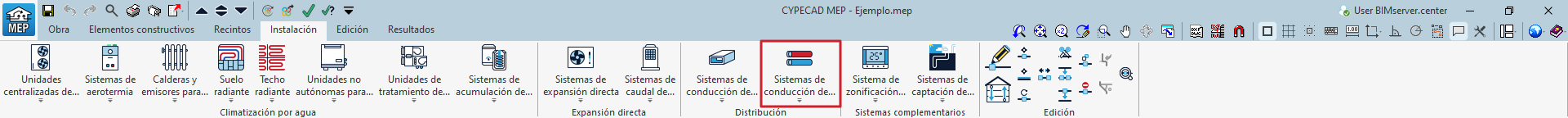

Dentro de la solapa "Climatización", en la barra de herramientas principal de la pestaña "Instalación" de la parte superior se puede encontrar el menú "Sistemas de conducción de agua", con opciones para introducir los componentes de las redes de distribución de agua:

Las opciones disponibles son las siguientes:

Tuberías de agua:
- Tubería, horizontal
- Tubería, vertical
Accesorios:
- Válvula
- Bomba de circulación
- Depósito de inercia
- Colector
- Contador de agua para calefacción

A continuación se describe cada una de estas opciones:

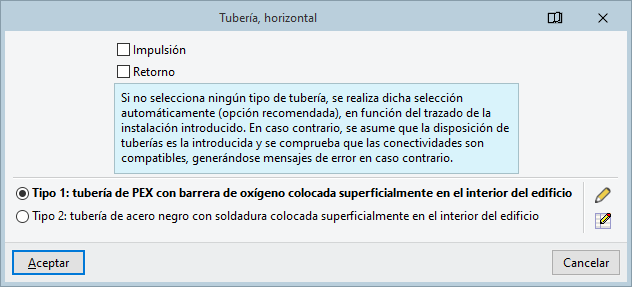

Tubería, horizontal

Esta opción permite introducir una tubería de agua horizontal, en la misma planta, que puede utilizarse para conectar equipos hidrónicos (como bombas de calor, enfriadoras, calderas, grupos térmicos, emisores para calefacción, fancoils, climatizadoras y/o colectores de suelo radiante).

En el panel de edición es posible forzar la consideración de la línea dibujada, indicando si representa una tubería de "Impulsión", de "Retorno" o ambas, activando las casillas correspondientes. Esto no es necesario en la mayor parte de casos, puesto que el programa interpreta esta información a partir del trazado de tuberías realizado en el modelo y los equipos y tomas que conectan.

Después, se define y selecciona el tipo de tubería en la lista a partir de la información obtenida del Generador de precios o a partir de una introducción manual o editable.

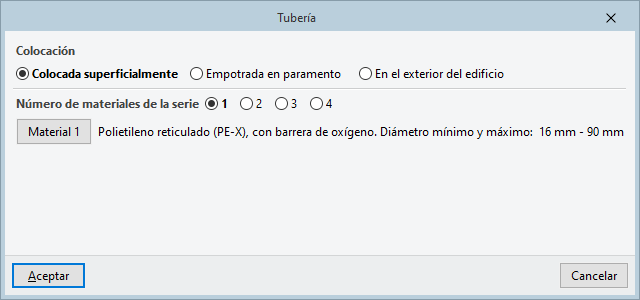

Tuberías del Generador de precios

En el caso de tipologías de tuberías del Generador de precios, es necesario indicar su "Colocación", ya sea "Colocada superficialmente", "Empotrada en paramento" o "En el exterior del edificio".

Después, se elige el "Número de materiales de la serie" (1, 2, 3 o 4). Cada material de la serie se puede definir pulsando sobre el botón correspondiente de la parte inferior.

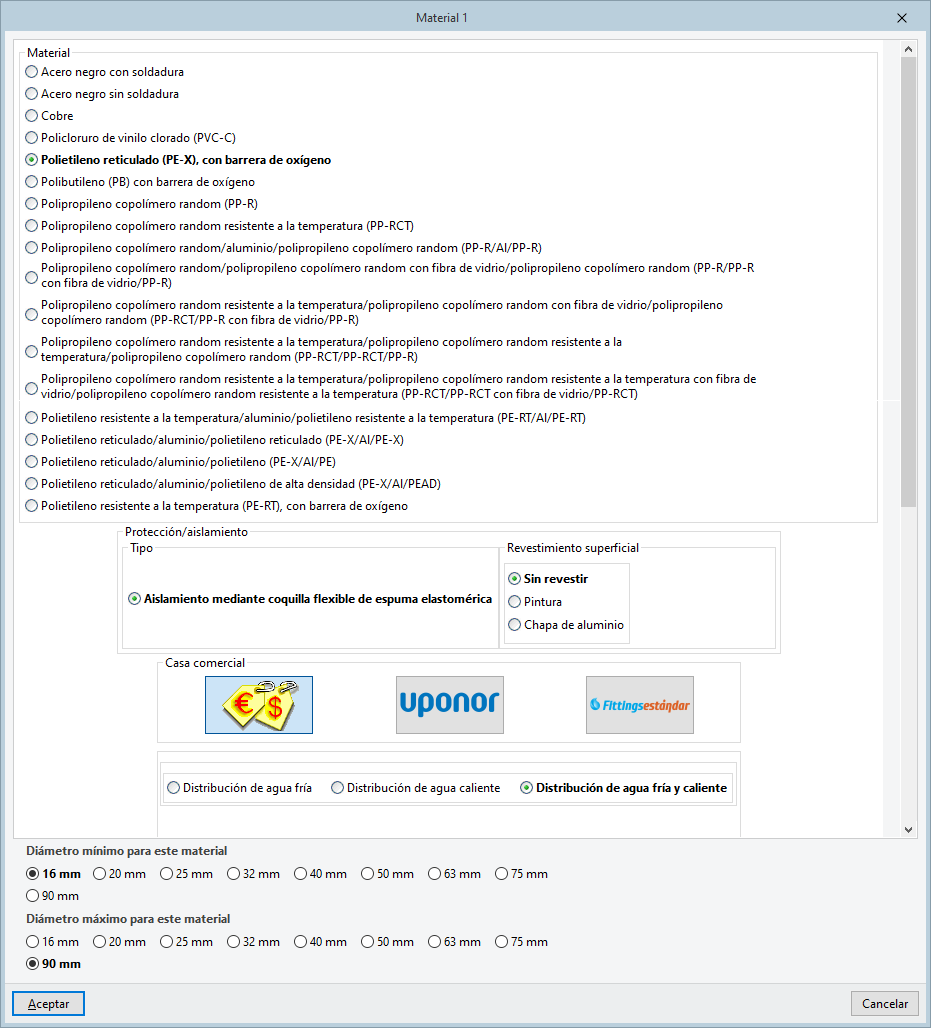

En el panel de selección del material, además del "Material" en sí, el programa también indicar el "Tipo" de "Protección/aislamiento" y el "Revestimiento superficial".

También es necesario indicar si la tubería se utiliza para "Distribución de agua fría", "Distribución de agua caliente" o "Distribución de agua fría y caliente".

Por último, se puede forzar el "Diámetro mínimo para este material" y el "Diámetro máximo para este material" para acotar el rango de diámetros disponible en el proceso de dimensionamiento de las tuberías que el programa ejecuta durante el cálculo.

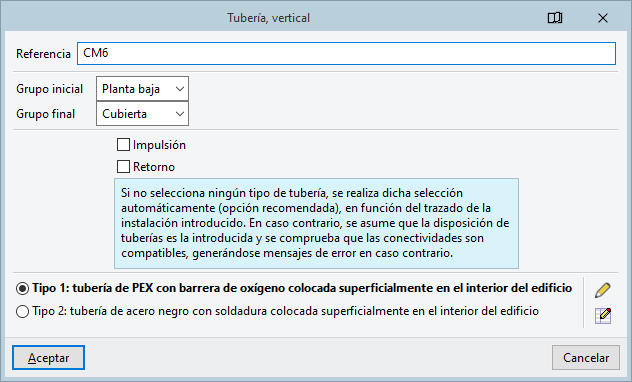

Tubería, vertical

Esta opción permite introducir una tubería de agua vertical (entre plantas), que puede utilizarse para conectar equipos hidrónicos (como bombas de calor, enfriadoras, calderas, grupos térmicos, emisores para calefacción, fancoils, climatizadoras y/o colectores de suelo radiante).

Para disponer este elemento es necesario indicar la "Referencia" de la tubería, su "Grupo inicial" y "Grupo final". De esta forma, la tubería vertical aparece como un punto en cada uno de los grupos de plantas que atraviesa. Es posible conectar una "Tubería, horizontal" en estos puntos.

Después, se define y selecciona el tipo de tubería en la lista a partir de la información obtenida del Generador de precios o a partir de una introducción manual o editable.

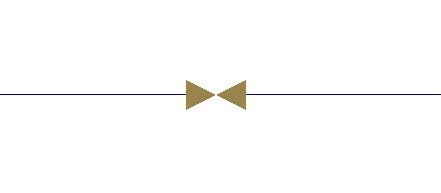

Válvula

Esta opción permite introducir una válvula en una tubería de agua.

La inclusión de estos elementos permite la representación de válvulas en el plano y su exportación a ficheros en formato IFC.

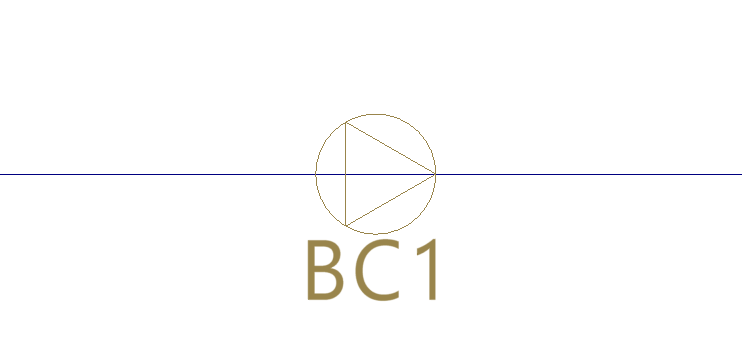

Bomba de circulación

Esta opción permite introducir una bomba de circulación en una tubería de agua.

Nota:
La inclusión de estos elementos no es necesaria en caso de que se empleen equipos "Con grupo hidráulico", capaces de impulsar el agua por la red de tuberías. Esta opción puede encontrarse en el panel de edición de los diferentes equipos hidrónicos.

Depósito de inercia

Esta opción permite incluir depósitos de inercia en las instalaciones de calefacción y climatización por agua. El programa permite dos tipos de disposición en la instalación para los depósitos de inercia:

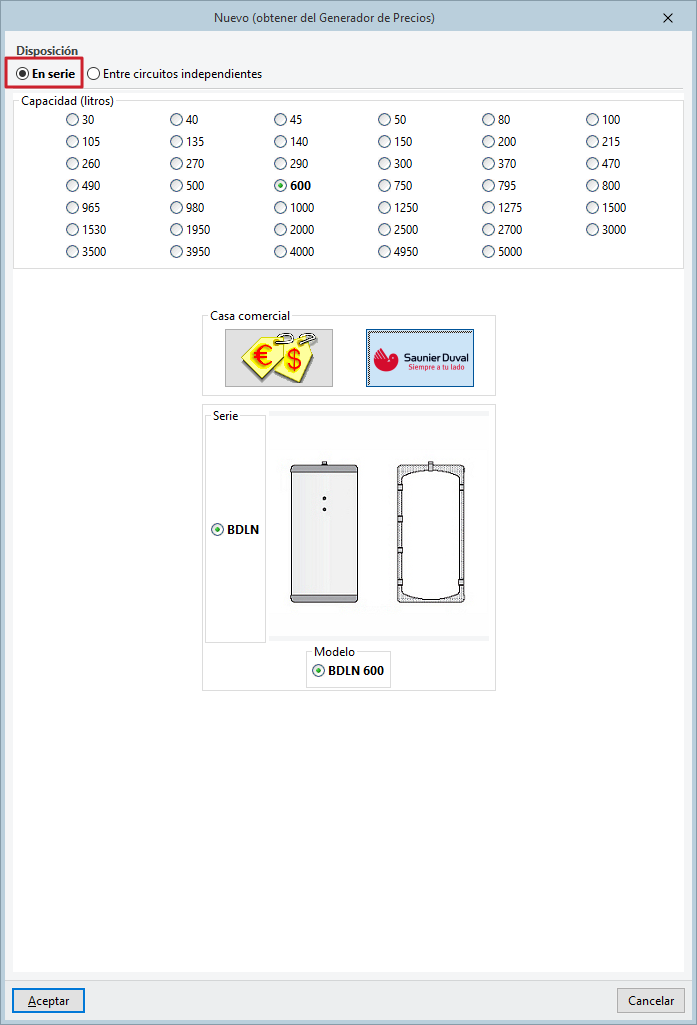

Disposición en serie entre el equipo de producción y la instalación interior
En esta disposición, el depósito de inercia dispone de dos puntos de conexión, y se sitúa en serie en la tubería de impulsión que va desde el equipo de producción (caldera, grupo térmico, bomba de calor...) y la instalación interior (por ejemplo, un cuadro de colectores de suelo radiante). De esta forma, supone un volumen de acumulación en la instalación.

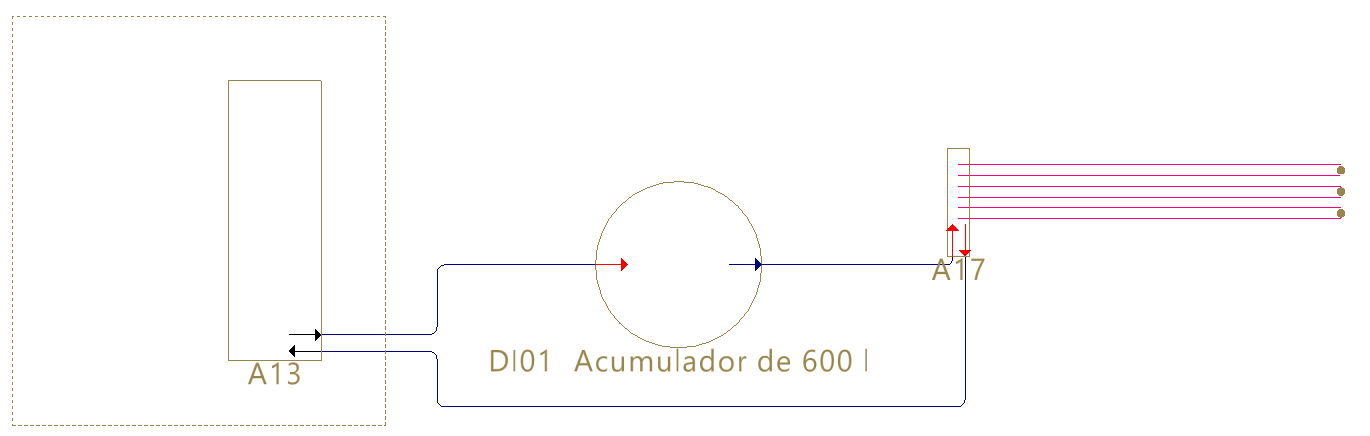

*Disposición de un depósito de inercia en serie*

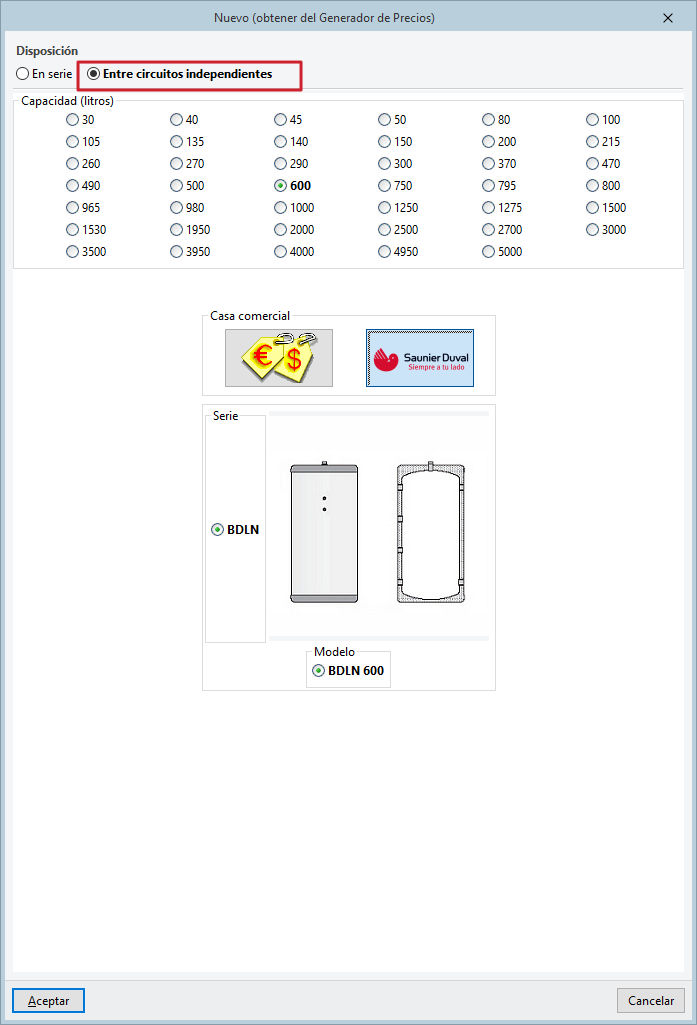

Disposición entre circuitos independientes
En esta disposición, el depósito de inercia dispone de cuatro puntos de conexión: dos de ellos, coloreados en rojo, se conectan con el equipo de producción, y los otros dos, coloreados en azul, se conectan con la instalación interior. De esta forma, el depósito, además, de suponer un volumen de acumulación en la instalación, actúa como un separador hidráulico independizando el circuito primario del secundario.

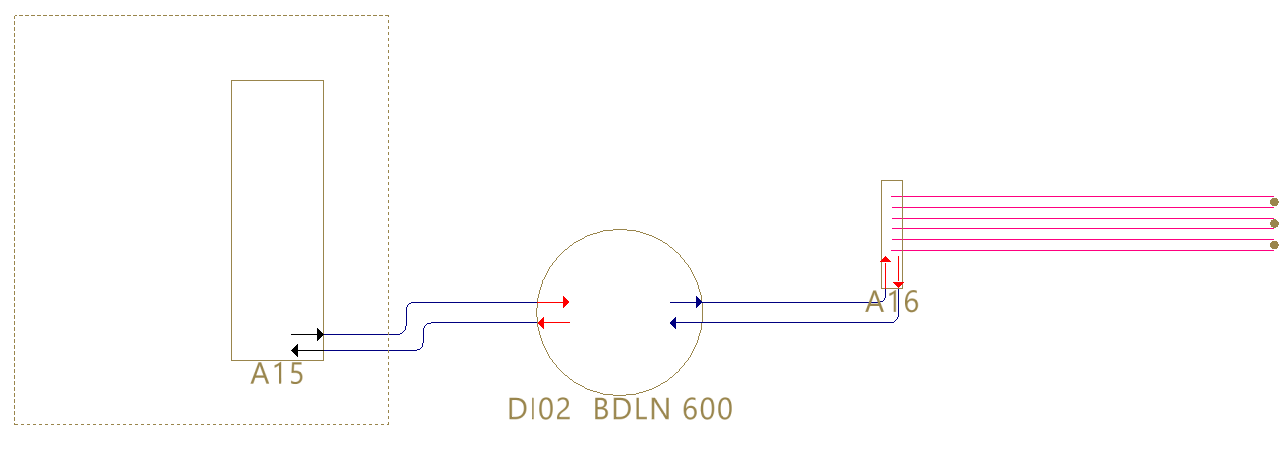

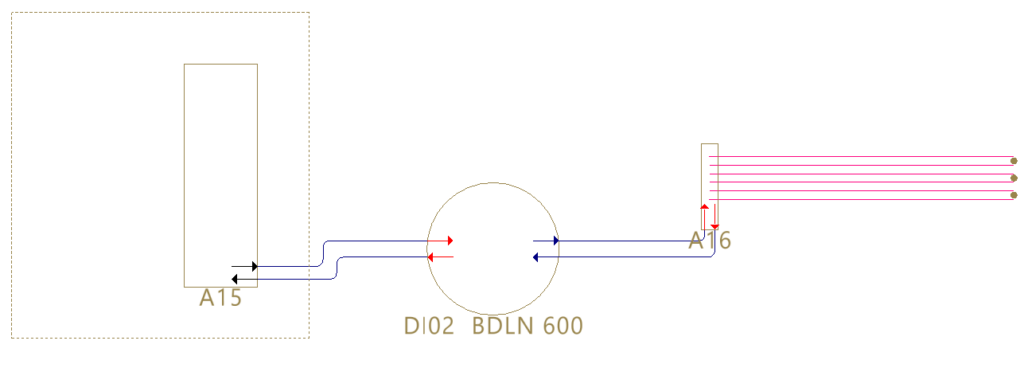

*Disposición de un depósito de inercia entre circuitos independientes*

Respecto al volumen de acumulación, el programa calcula un volumen recomendado en función del tipo de producción y del tipo de instalación, pero permite que el criterio del usuario sea el que prevalezca, debido al amplio rango de recomendaciones que existen para determinar el volumen óptimo de acumulación en este tipo de instalaciones.

Nota:
La estimación del volumen del depósito de inercia se basa en las recomendaciones del informe 'Conception et dimensionnement des volumes tampons' del programa 'Règles de l'Art Grenelle Environnement 2012': -En instalaciones de biomasa, se estima un volumen de acumulación de 30 litros por cada kW de potencia de la caldera. -En instalaciones de bomba de calor, se aplica la siguiente expresión: V = [ P · t_min / (ρ · c_p · ΔT) ] - V_ins siendo V: volumen del depósito de inercia (m³) P: potencia mínima de la bomba de calor (kW) t_min: tiempo de funcionamiento mínimo (360 s) ρ: densidad del fluido caloportador (kg/m³) c_p: calor específico del fluido caloportador (kJ/kg·K) ΔT: salto térmico de la regulación (5 K) V_ins: volument total de la instalación (m³)

Nota:

La estimación del volumen del depósito de inercia se basa en las recomendaciones del informe 'Conception et dimensionnement des volumes tampons' del programa 'Règles de l'Art Grenelle Environnement 2012':

-En instalaciones de biomasa, se estima un volumen de acumulación de 30 litros por cada kW de potencia de la caldera.

-En instalaciones de bomba de calor, se aplica la siguiente expresión:

V = [ P · t_min / (ρ · c_p · ΔT) ] - V_ins

siendo
V: volumen del depósito de inercia (m³)
P: potencia mínima de la bomba de calor (kW)
t_min: tiempo de funcionamiento mínimo (360 s)
ρ: densidad del fluido caloportador (kg/m³)
c_p: calor específico del fluido caloportador (kJ/kg·K)
ΔT: salto térmico de la regulación (5 K)
V_ins: volument total de la instalación (m³)

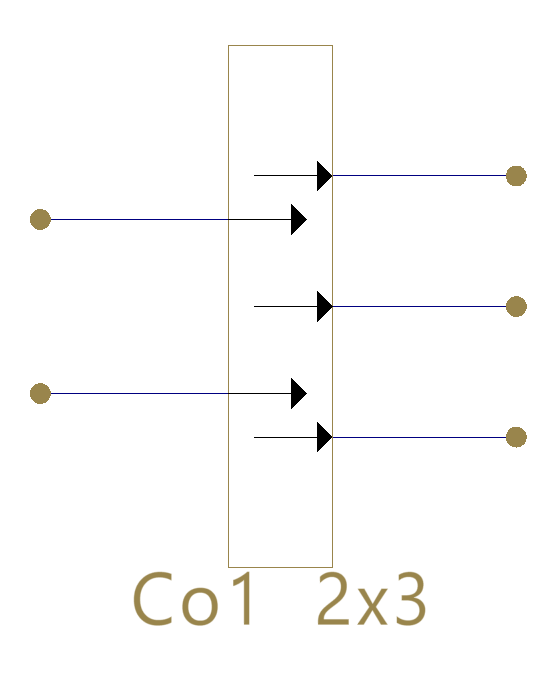

Colector

Esta opción permite introducir un colector en las redes de distribución de agua.

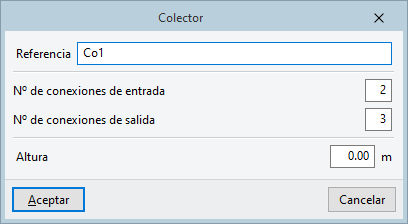

Al introducir este elemento, es necesario indicar los siguientes datos:

Nº de conexiones de entrada
Nº de conexiones de salida
Altura

Nota:
La utilización de colectores permite simular instalaciones en las que se emplean varios equipos en paralelo de producción de agua caliente o fría.

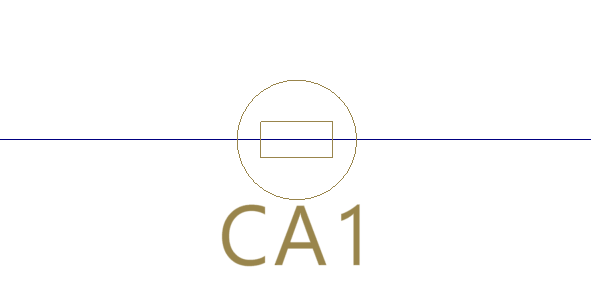

Contador de agua para calefacción

Esta opción permite introducir un contador de agua para calefacción en una tubería de agua.

En una instalación colectiva con varias unidades de uso, este elemento puede disponerse de tal forma que, después de cada contador, se realiza la instalación de calefacción de cada vivienda o local, disponiendo los distintos emisores térmicos presentes en la instalación interior.

La inclusión de estos elementos permite la representación de contadores de agua para calefacción en el plano y su exportación a ficheros en formato IFC.

Abrir en una nueva ventana

Introducción de sistemas de acumulación de ACS

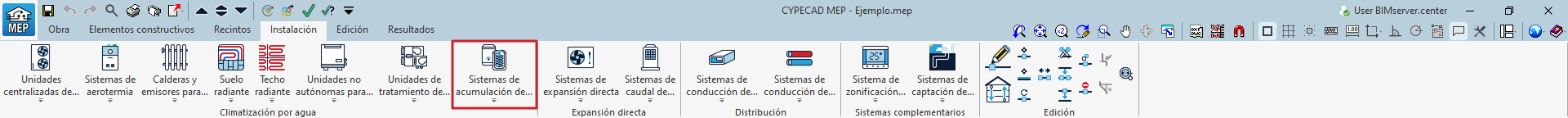

Dentro de la solapa "Climatización", en la barra de herramientas principal de la pestaña "Instalación" de la parte superior se puede encontrar el menú "Sistemas de acumulación de ACS", con opciones para introducir los siguientes equipos de acumulación de agua caliente sanitaria o de intercambio térmico para la producción de agua caliente sanitaria:

Las opciones disponibles son las siguientes:

Interacumulador simple de ACS auxiliar
Intercambiador de placas de ACS auxiliar
Acumulador de ACS auxiliar

A continuación se describe cada una de estas opciones:

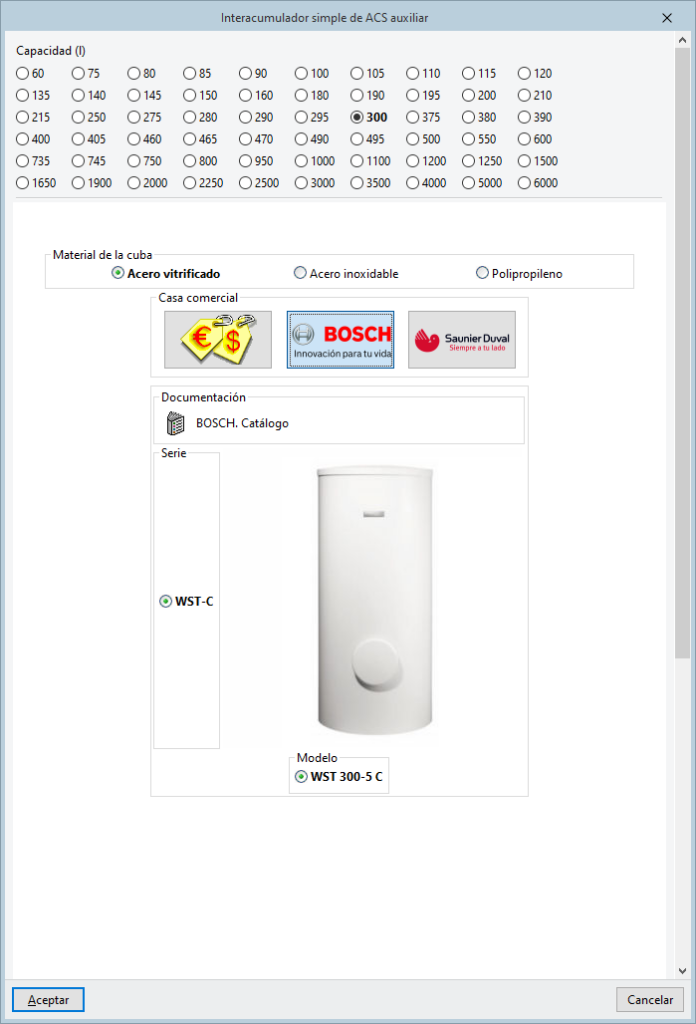

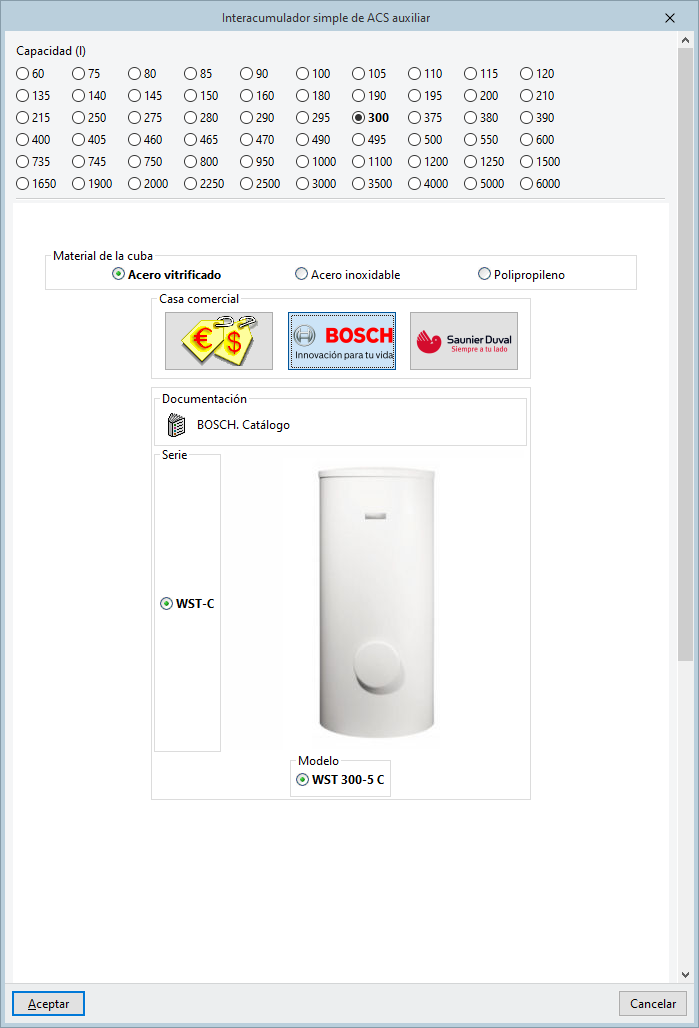

Interacumulador simple de ACS auxiliar

Esta opción permite introducir un interacumulador simple de agua caliente sanitaria auxiliar, es decir, un acumulador de ACS con un intercambiador de calor integrado.

Este equipo aparece en tres solapas del programa ("Climatización", "Salubridad" y "Solar térmica") y se conecta de la siguiente manera:

en la solapa "Climatización", presenta dos puntos de conexión de tuberías de agua de impulsión y de retorno que pueden conectarse con equipos de producción de agua caliente (como calderas, grupos térmicos o bombas de calor no reversibles);
en la solapa "Salubridad", presenta tres puntos de conexión en esta solapa, para la alimentación de agua fría, la salida de ACS y el retorno de ACS, respectivamente;
en la solapa "Solar térmica", presenta un único punto de conexión en esta solapa, que puede conectarse con el interacumulador de intercambio colectivo.

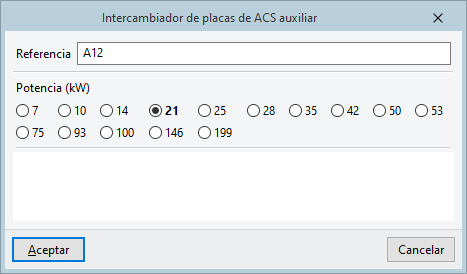

Intercambiador de placas de ACS auxiliar

Esta opción permite introducir un intercambiador de placas de agua caliente sanitaria auxiliar.

Este equipo presenta cuatro puntos de conexión de tuberías de agua y se conecta de la siguiente manera:

las tomas de "Impulsión del sistema de ACS" y "Retorno del sistema de ACS" se conectan con un "Acumulador de ACS auxiliar" introducido en esta misma solapa;
las tomas de "Impulsión de agua caliente" y "Retorno de agua caliente" se conectan con un equipo de producción de agua caliente (como calderas, grupos térmicos o bombas de calor no reversibles);

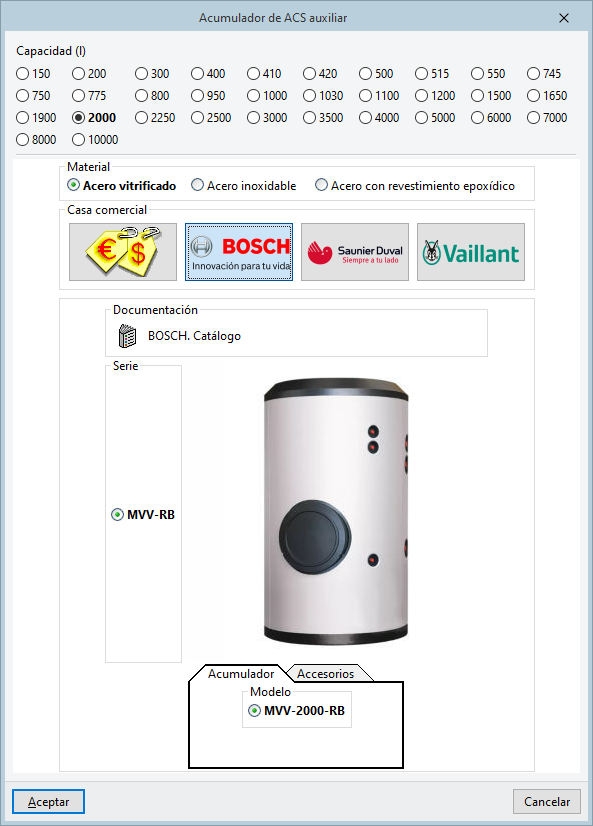

Acumulador de ACS auxiliar

Esta opción permite introducir un acumulador de agua caliente sanitaria auxiliar.

Este equipo aparece en tres solapas del programa ("Climatización", "Salubridad" y "Solar térmica") y se conecta de la siguiente manera:

en la solapa "Climatización", presenta dos puntos de conexión de tuberías de agua de impulsión y de retorno que pueden conectarse con las tomas de "Impulsión del sistema de ACS" y "Retorno del sistema de ACS" de un "Intercambiador de placas de ACS auxiliar" introducido en esta misma solapa;
en la solapa "Salubridad", presenta tres puntos de conexión en esta solapa, para la alimentación de agua fría, la salida de ACS y el retorno de ACS, respectivamente;
en la solapa "Solar térmica", presenta un único punto de conexión en esta solapa, que puede conectarse con el interacumulador de intercambio colectivo.

Nota:
Se puede encontrar más información sobre el diseño de instalaciones térmicas en CYPECAD MEP en este enlace.
