CYPECAD MEP

Instalación de aerotermia, sistema monobloc

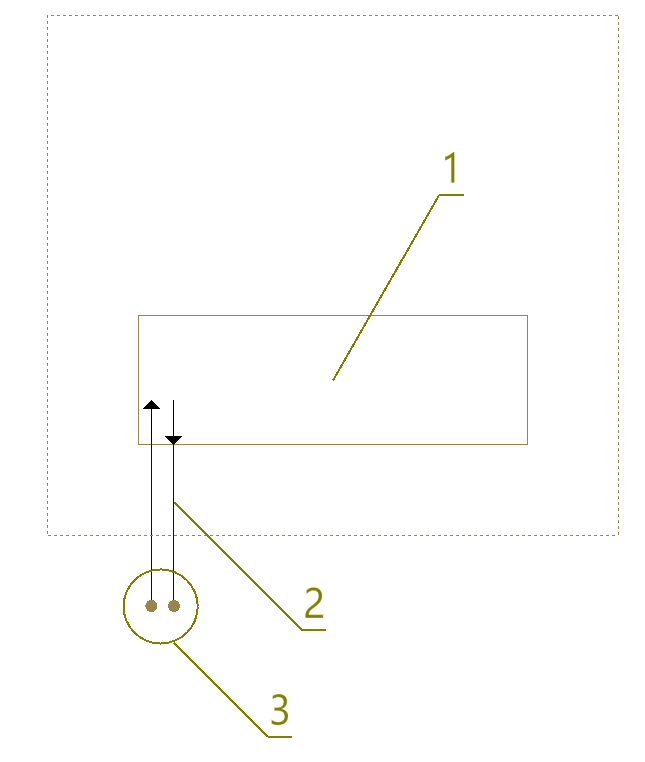

1. Unidad compacta para calefacción y refrigeración, sistema monobloc (dentro de "Sistemas de aerotermia").
2. Tuberías de agua ("Tubería, horizontal" y "Tubería, vertical", dentro de "Sistemas de conducción de agua").
3. Conexiones con elementos de la instalación interior (radiadores, cuadros de colectores de suelo radiante, fancoils...).

Instalación de aerotermia, sistema bibloc

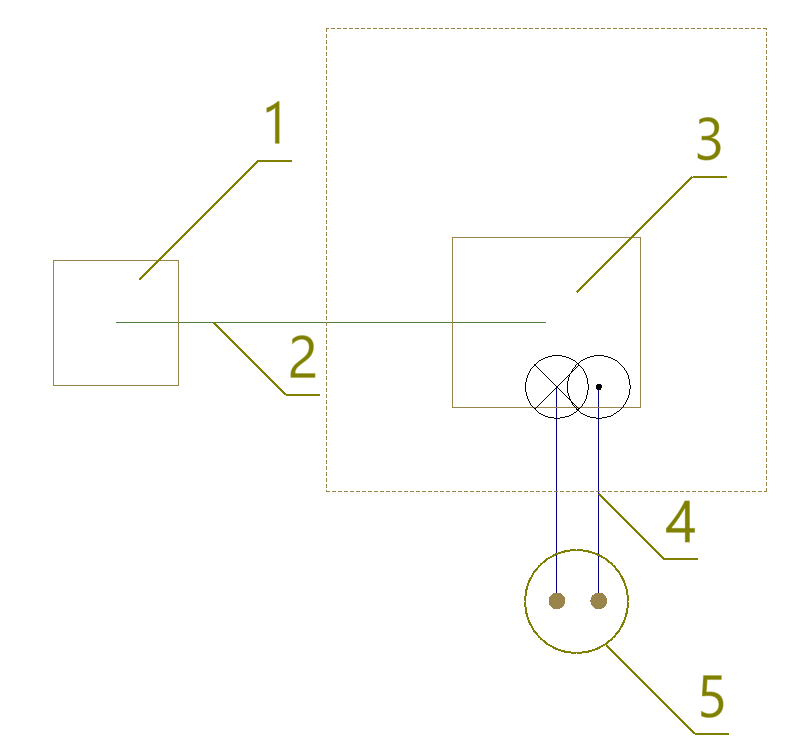

1. Unidad exterior (dentro de "Sistemas de aerotermia").
2. Línea frigorífica (dentro de "Sistemas de aerotermia").
3. Unidad interior para calefacción y refrigeración, sistema bibloc (dentro de "Sistemas de aerotermia").
4. Tuberías de agua ("Tubería, horizontal" y "Tubería, vertical", dentro de "Sistemas de conducción de agua").
5. Conexiones con elementos de la instalación interior (radiadores, cuadros de colectores de suelo radiante, fancoils...).

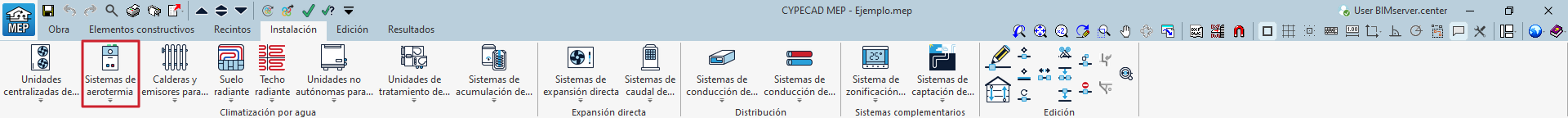

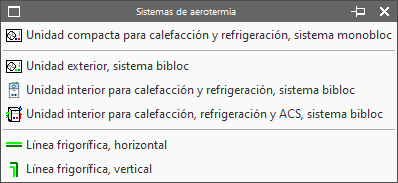

• Unidad compacta para calefacción y refrigeración, sistema monobloc
• Unidad exterior, sistema bibloc
• Unidad interior para calefacción y refrigeración, sistema bibloc
• Unidad interior para calefacción, refrigeración y ACS, sistema bibloc
• Línea frigorífica, horizontal
• Línea frigorífica, vertical

A continuación se explica cada una de estas opciones:

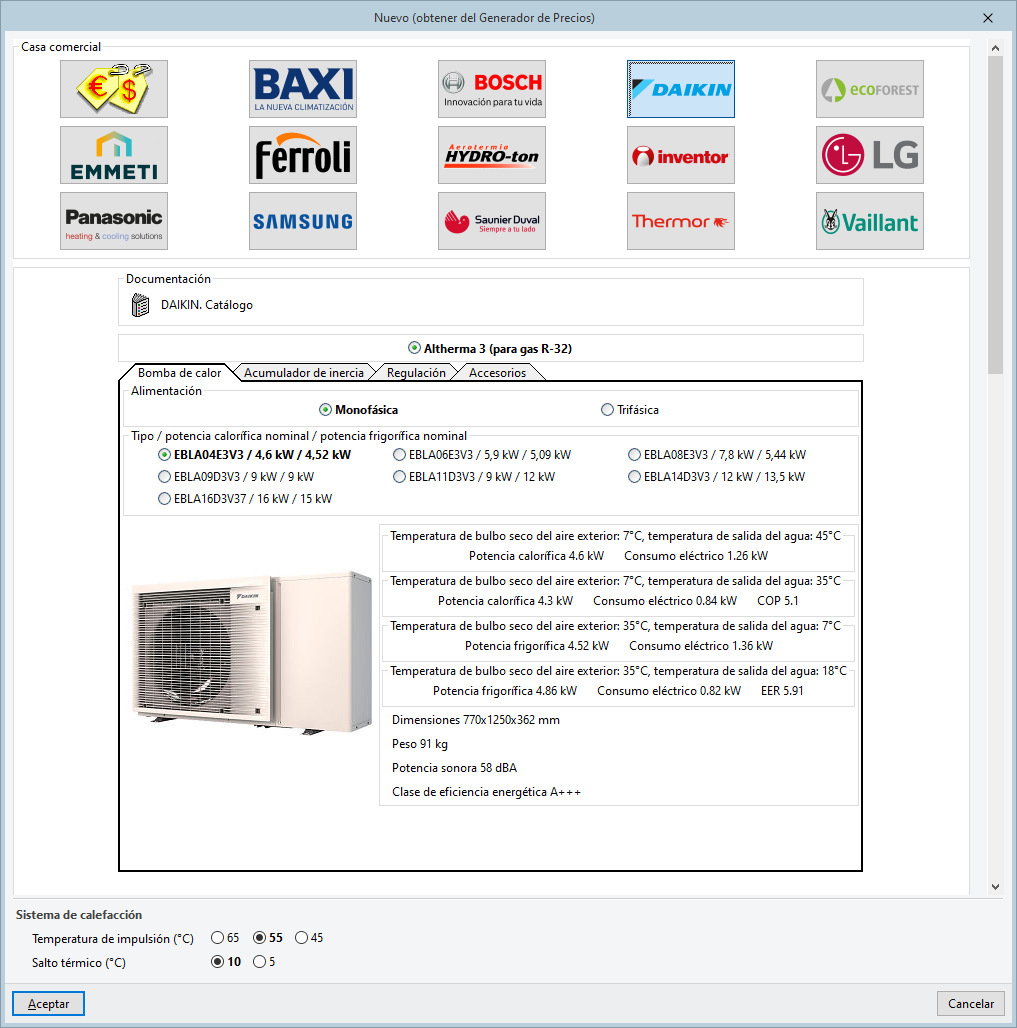

Unidad compacta para calefacción y refrigeración, sistema monobloc

Esta opción permite introducir una unidad compacta en sistema monobloc que integra todos los componentes del sistema de aerotermia. Es capaz de producir agua fría o agua caliente alternativamente, para refrigeración y para calefacción. Esta unidad se coloca en el exterior.

Dispone de dos conexiones para tuberías de agua de impulsión y de retorno, que pueden conectarse directamente con los elementos interiores de la instalación de climatización (como radiadores, en las instalaciones de sólo calefacción, o colectores de suelo radiante y fancoils, en instalaciones de calefacción y/o refrigeración).

Unidad exterior, sistema bibloc

Esta opción permite introducir una unidad exterior de un sistema de aerotermia bibloc.

Dispone de un único punto de conexión para una línea frigorífica. Este equipo se debe conectar con una "Unidad interior para calefacción y refrigeración, sistema bibloc" o con una "Unidad interior para calefacción, refrigeración y ACS, sistema bibloc", en función de las necesidades del proyecto.

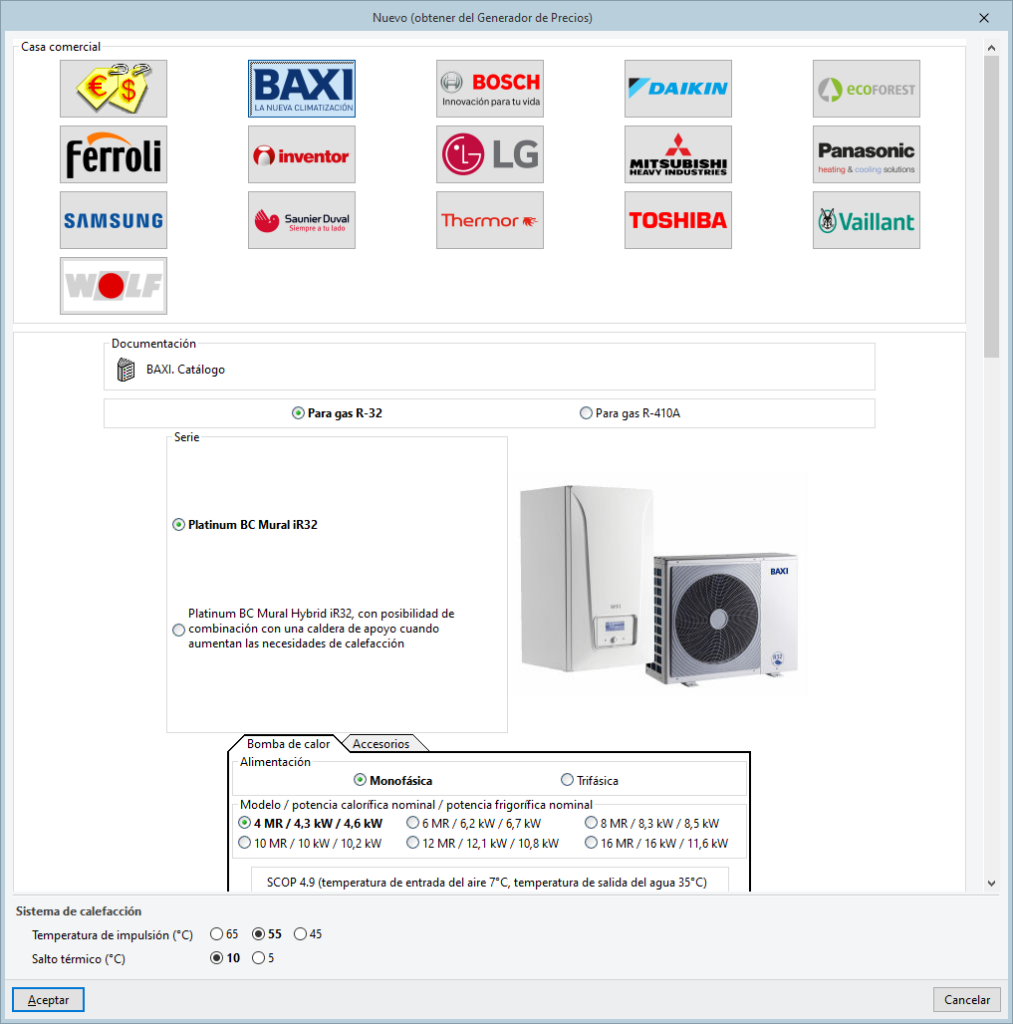

Unidad interior para calefacción y refrigeración, sistema bibloc

Esta opción permite introducir una unidad interior de un sistema de aerotermia bibloc, capaz de producir agua fría o agua caliente alternativamente, para refrigeración y para calefacción.

Dispone de un punto de conexión para una línea frigorífica para conectar este equipo con una "Unidad exterior, sistema bibloc". También dispone de dos conexiones para tuberías de agua de impulsión y de retorno, que se conectan con los elementos interiores de la instalación de climatización (como radiadores, en las instalaciones de sólo calefacción, o colectores de suelo radiante y fancoils, en instalaciones de calefacción y/o refrigeración).

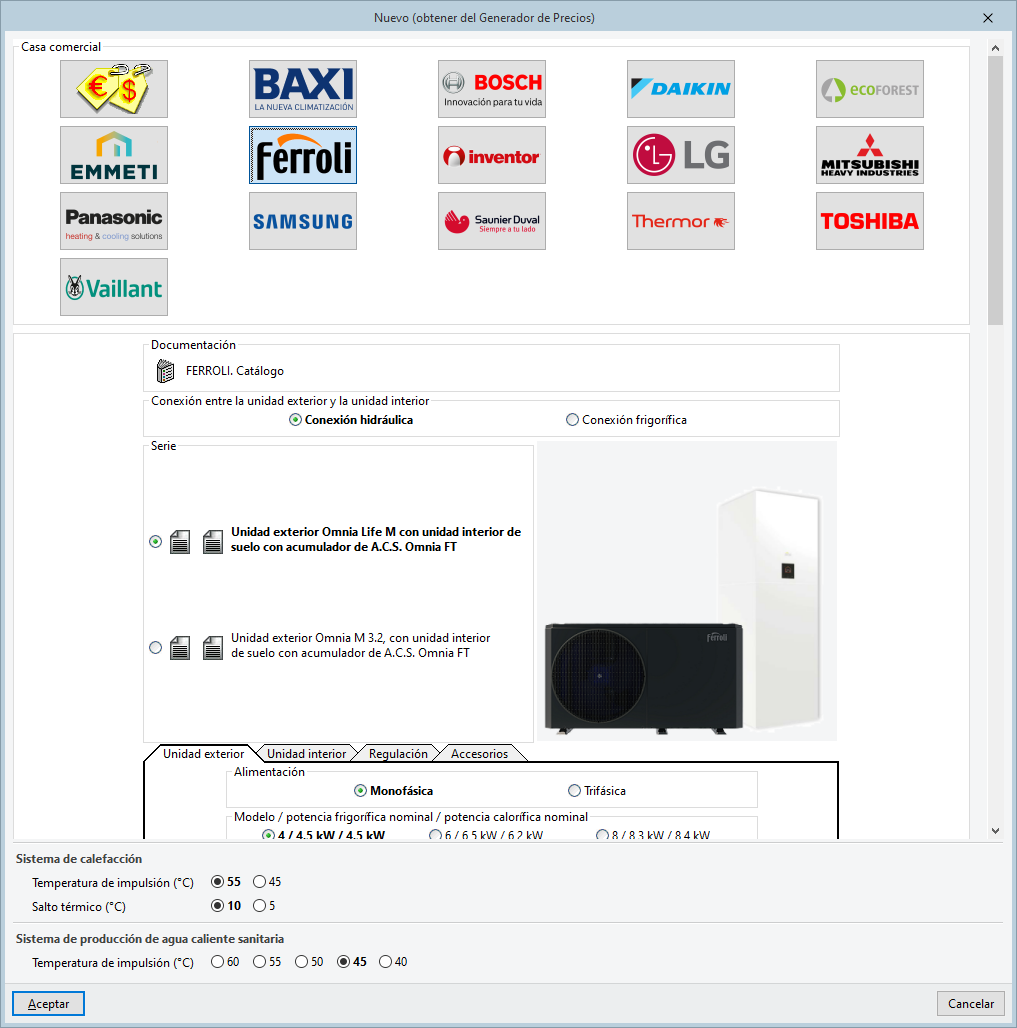

Unidad interior para calefacción, refrigeración y ACS, sistema bibloc

Esta opción permite introducir una unidad interior de un sistema de aerotermia bibloc, capaz de producir agua fría o agua caliente alternativamente, para refrigeración y para calefacción. Además, este equipo incluye también un sistema de producción de agua caliente sanitaria.

En la solapa "Climatización", este equipo dispone de un punto de conexión para una línea frigorífica para conectar este equipo con una "Unidad exterior, sistema bibloc". También dispone de dos conexiones para tuberías de agua de impulsión y de retorno, que se conectan con los elementos interiores de la instalación de climatización (como radiadores, en las instalaciones de sólo calefacción, o colectores de suelo radiante y fancoils, en instalaciones de calefacción y/o refrigeración).

De forma adicional, este equipo también aparece en la solapa "Salubridad", donde presenta tres puntos de conexión para la alimentación de agua fría, la salida de ACS y el retorno de ACS.
