Unidades centralizadas de climatización
Introducción de bombas de calor y unidades de refrigeración (aire-agua)

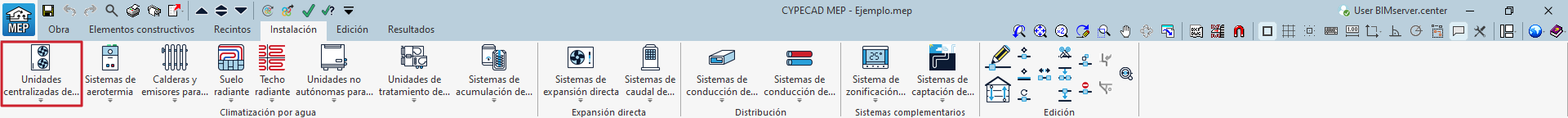

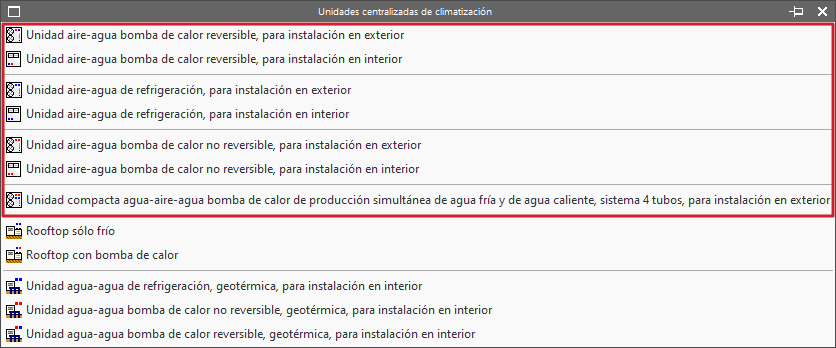

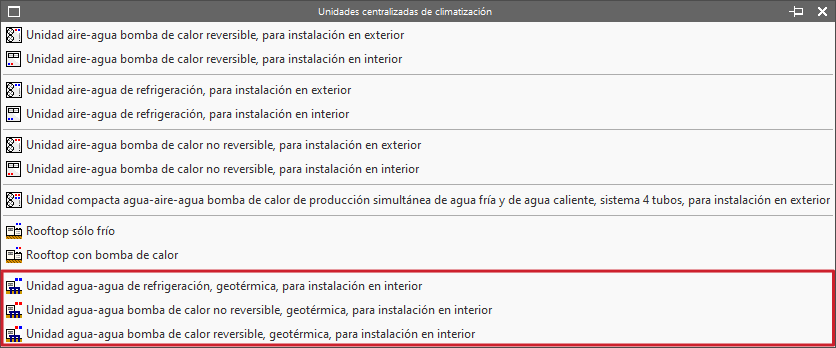

Dentro de la solapa "Climatización", en la barra de herramientas principal de la pestaña "Instalación" de la parte superior se puede encontrar el menú "Unidades centralizadas de climatización", con opciones para introducir los siguientes equipos compactos de producción de agua caliente y/o fría:
- Unidad aire-agua bomba de calor reversible, para instalación en exterior
- Unidad aire-agua bomba de calor reversible, para instalación en interior
- Unidad aire-agua de refrigeración, para instalación en exterior
- Unidad aire-agua de refrigeración, para instalación en interior
- Unidad aire-agua bomba de calor no reversible, para instalación en exterior
- Unidad aire-agua bomba de calor no reversible, para instalación en interior
- Unidad compacta agua-aire-agua bomba de calor de producción simultánea de agua fría y de agua caliente, sistema 4 tubos, para instalación en exterior
A continuación se explica cada una de estas opciones:

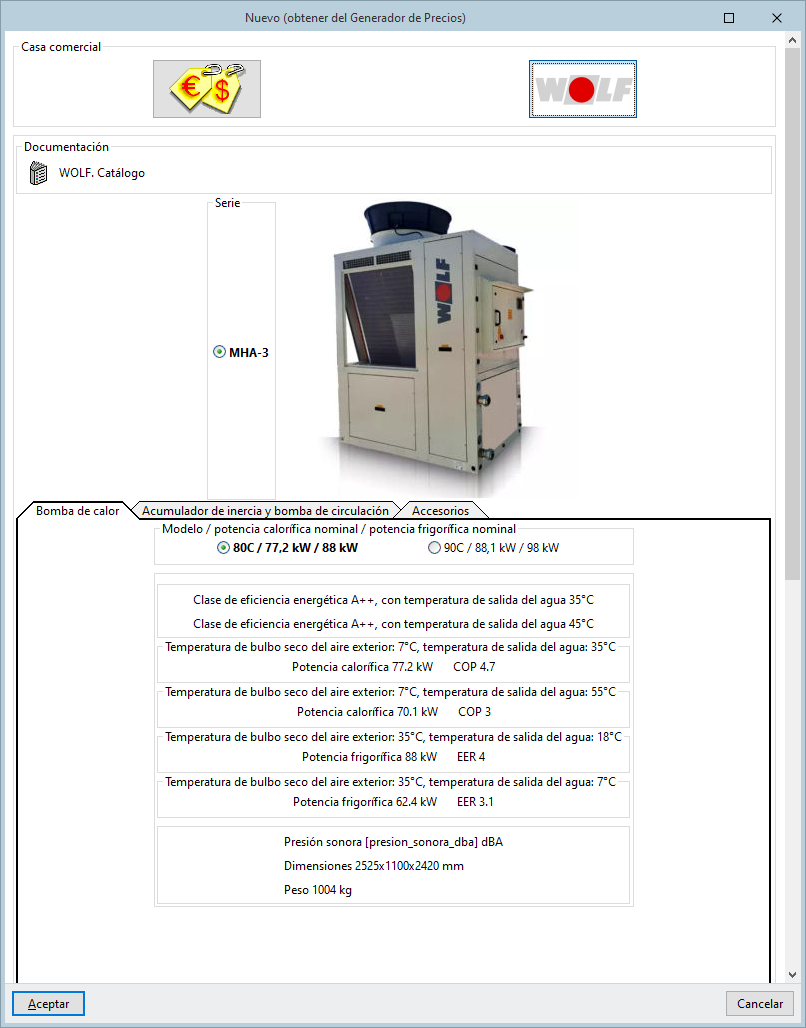

Unidad aire-agua bomba de calor reversible, para instalación en exterior

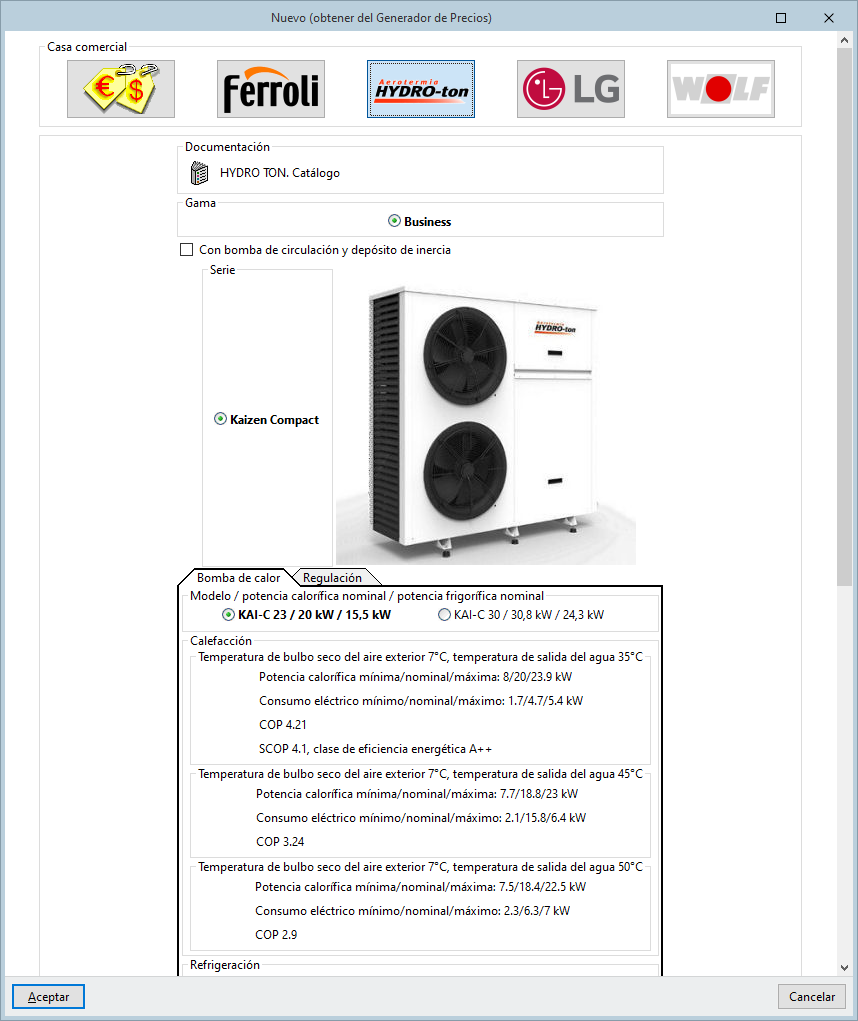

Esta opción permite introducir una bomba de calor aire-agua reversible con sistema de dos tubos, capaz de producir agua fría o agua caliente alternativamente, preparada para su instalación en el exterior del edificio.
Dispone de dos conexiones para tuberías de agua de impulsión y de retorno.
Se puede conectar a equipos de la instalación interior como colectores de suelo radiante o fancoils en sistema de dos tubos.
Unidad aire-agua bomba de calor reversible, para instalación en interior
Esta opción permite introducir una bomba de calor aire-agua reversible con sistema de dos tubos, capaz de producir agua fría o agua caliente alternativamente, preparada para su instalación en el interior del edificio.
Dispone de dos conexiones para tuberías de agua de impulsión y de retorno.
Se puede conectar a equipos de la instalación interior como colectores de suelo radiante o fancoils en sistema de dos tubos.

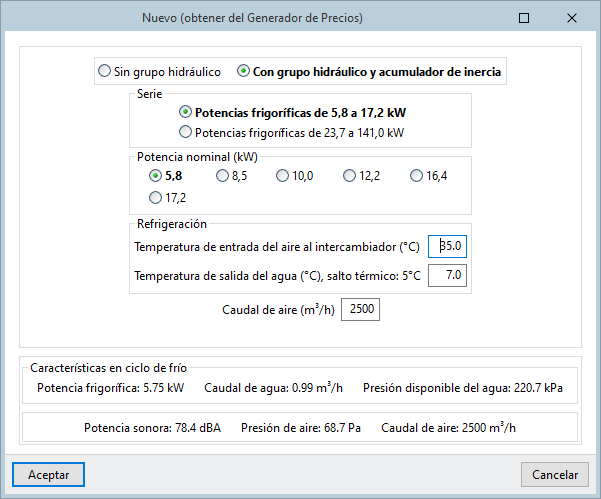

Unidad aire-agua de refrigeración, para instalación en exterior

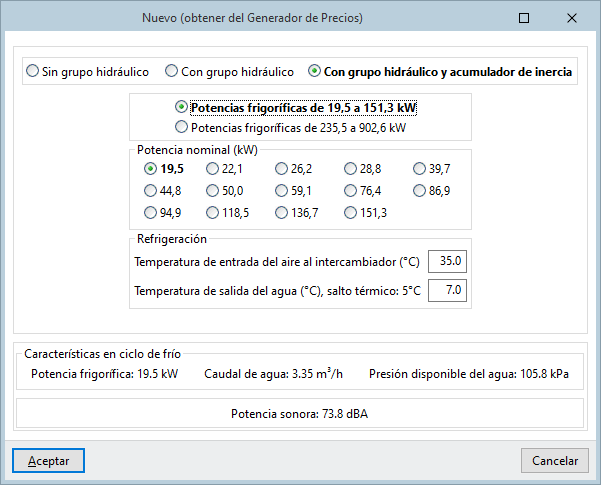

Esta opción permite introducir una enfriadora aire-agua con sistema de dos tubos, capaz de producir únicamente agua fría, preparada para su instalación en el exterior del edificio.
Dispone de dos conexiones para tuberías de agua de impulsión y de retorno.
Se puede conectar a equipos de la instalación interior como colectores de suelo refrescante, fancoils en sistema de dos tubos, o baterías de frío de climatizadoras o de fancoils en sistema de cuatro tubos.
Unidad aire-agua de refrigeración, para instalación en interior
Esta opción permite introducir una enfriadora aire-agua con sistema de dos tubos, capaz de producir únicamente agua fría, preparada para su instalación en el interior del edificio.
Dispone de dos conexiones para tuberías de agua de impulsión y de retorno.
Se puede conectar a equipos de la instalación interior como colectores de suelo refrescante, fancoils en sistema de dos tubos, o baterías de frío de climatizadoras o de fancoils en sistema de cuatro tubos.

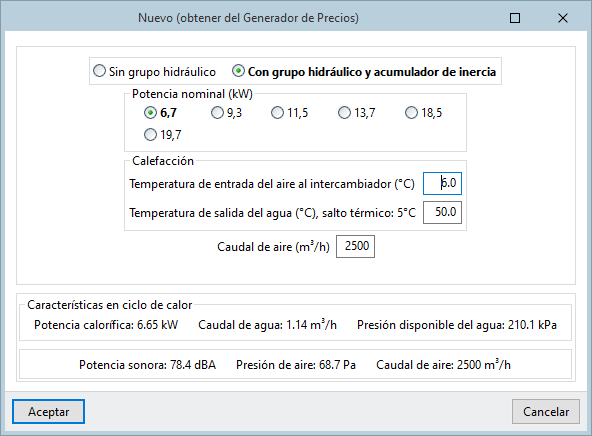

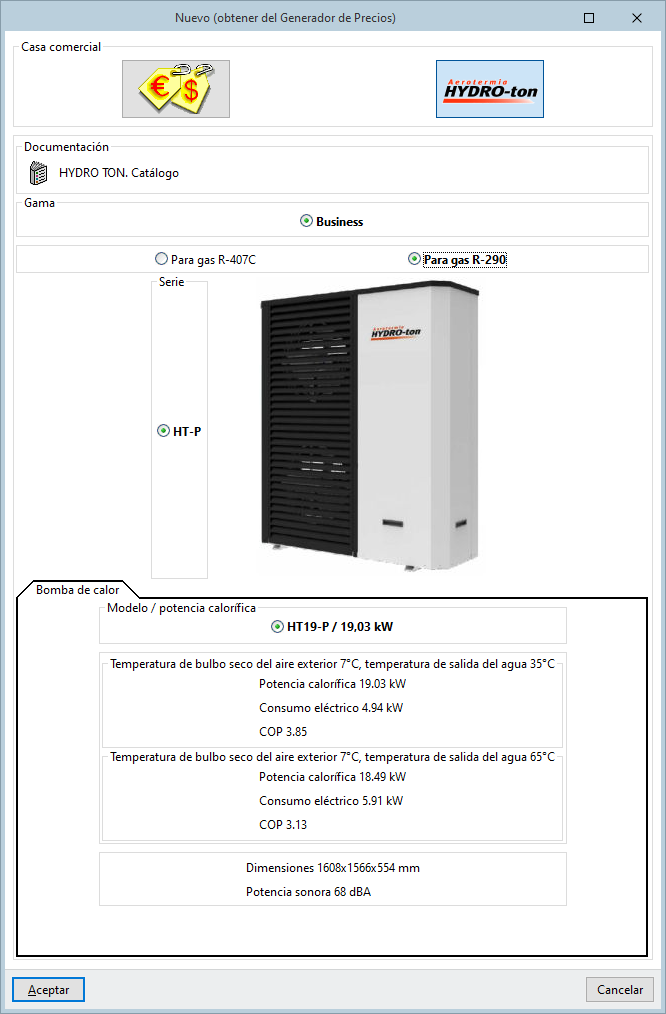

Unidad aire-agua bomba de calor no reversible, para instalación en exterior
Esta opción permite introducir una bomba de calor aire-agua no reversible con sistema de dos tubos, capaz de producir únicamente agua caliente, preparada para su instalación en el exterior del edificio.
Dispone de dos conexiones para tuberías de agua de impulsión y de retorno.
Se puede conectar a equipos de la instalación interior como colectores de suelo radiante, fancoils en sistema de dos tubos, o baterías de calor de climatizadoras o de fancoils en sistema de cuatro tubos.
Unidad aire-agua bomba de calor no reversible, para instalación en interior
Esta opción permite introducir una bomba de calor aire-agua no reversible con sistema de dos tubos, capaz de producir únicamente agua caliente, preparada para su instalación en el interior del edificio.
Dispone de dos conexiones para tuberías de agua de impulsión y de retorno.
Se puede conectar a equipos de la instalación interior como colectores de suelo radiante, fancoils en sistema de dos tubos, o baterías de calor de climatizadoras o de fancoils en sistema de cuatro tubos.

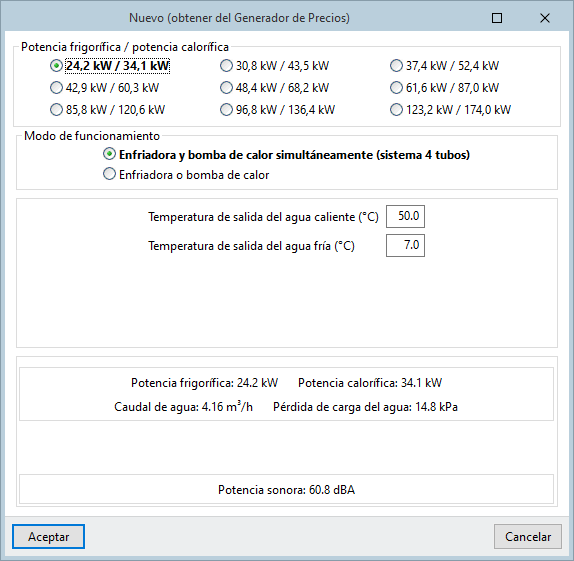

Unidad compacta agua-aire-agua bomba de calor de producción simultánea de agua fría y de agua caliente, sistema 4 tubos, para instalación en exterior
Esta opción permite introducir una bomba de calor aire-agua con sistema de cuatro tubos, capaz de producir simultáneamente agua fría y agua caliente, preparada para su instalación en el exterior del edificio.
Dispone de cuatro conexiones para tuberías de agua: de impulsión y de retorno de agua caliente, y de impulsión y de retorno de agua fría.
Se puede conectar a equipos de la instalación interior como climatizadoras con baterías de frío y de calor, o fancoils en sistema de cuatro tubos.
Introducción de equipos rooftop

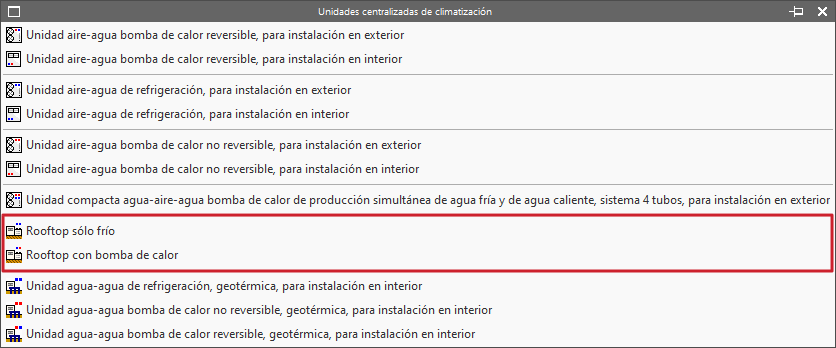

Dentro de la solapa "Climatización", en la barra de herramientas principal de la pestaña "Instalación" de la parte superior se puede encontrar el menú "Unidades centralizadas de climatización", con opciones para introducir los siguientes equipos rooftop:
- Rooftop sólo frío
- Rooftop con bomba de calor
A continuación se explica cada una de estas opciones:
Rooftop sólo frío

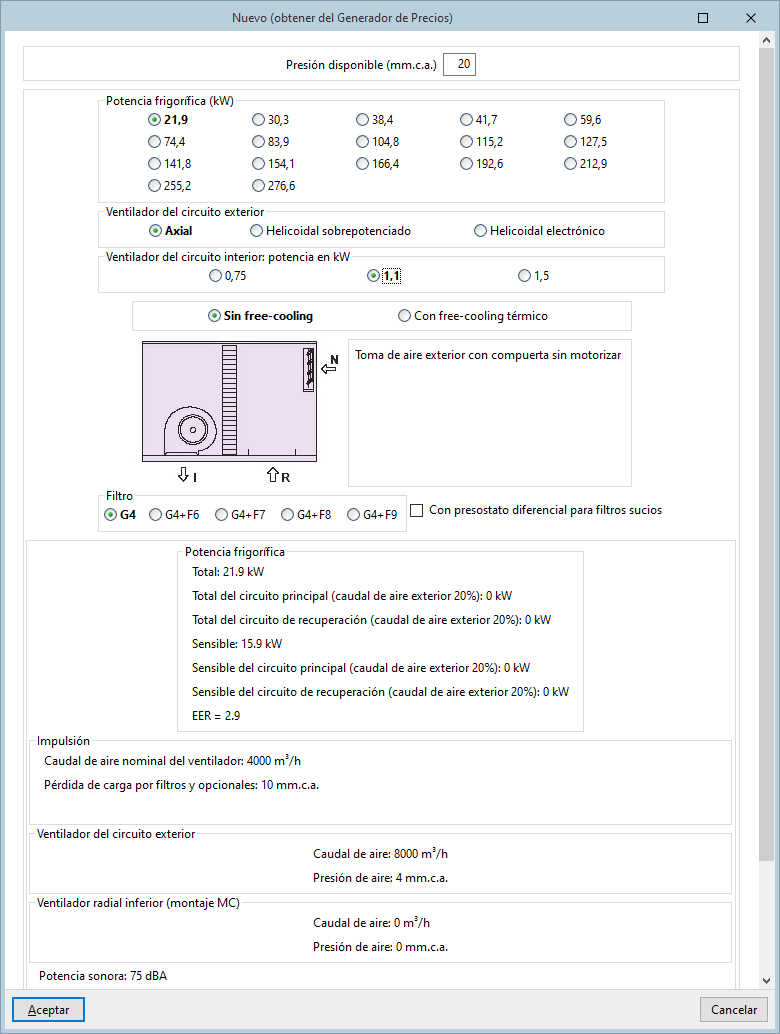

Esta opción permite introducir un equipo rooftop sólo frío, capaz de producir únicamente un caudal de aire frío.
Dispone de varias conexiones para conductos de aire, una de ellas correspondiente a la entrada de aire de la red de retorno, y de una a tres conexiones de salida para la impulsión de aire.
También dispone de una conexión para el cable de control, en caso de que se diseñe un sistema de zonificación.

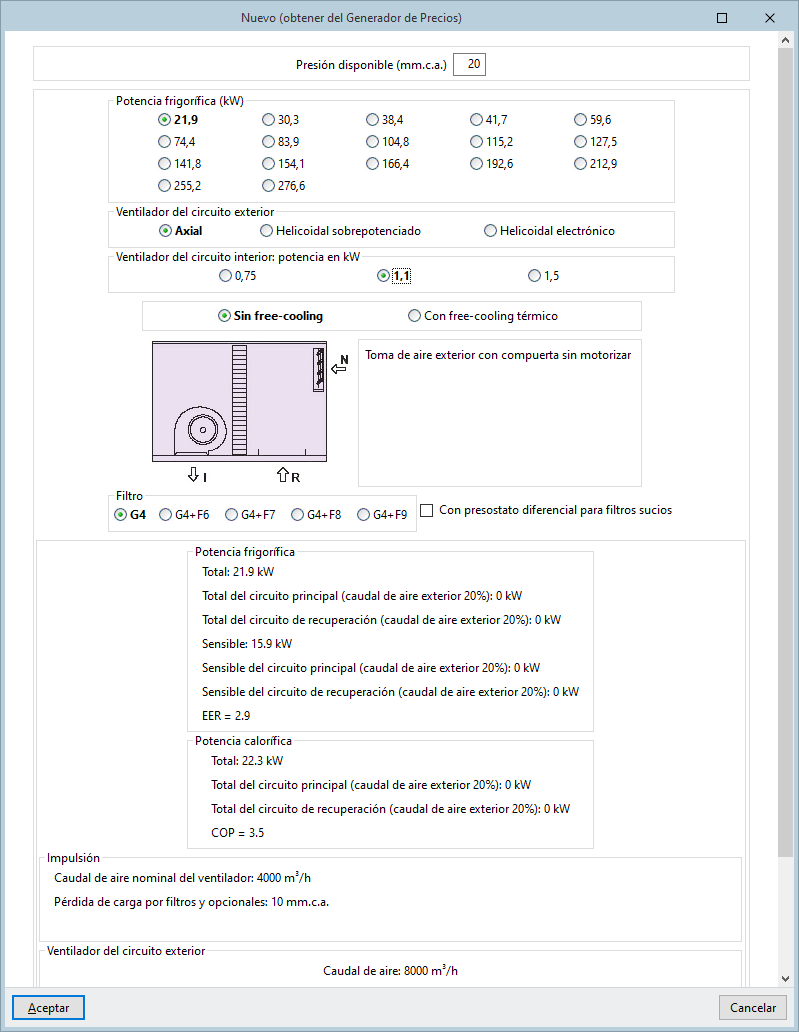

Rooftop con bomba de calor
Esta opción permite introducir un equipo rooftop con bomba de calor, capaz de producir un caudal de aire frío o un caudal de aire caliente alternativamente.
Dispone de varias conexiones para conductos de aire, una de ellas correspondiente a la entrada de aire de la red de retorno, y de una a tres conexiones de salida para la impulsión de aire.
También dispone de una conexión para el cable de control, en caso de que se diseñe un sistema de zonificación.
Introducción de bombas de calor y unidades de refrigeración geotérmicas (agua-agua)
Dentro de la solapa "Climatización", en la barra de herramientas principal de la pestaña "Instalación" de la parte superior se puede encontrar el menú "Unidades centralizadas de climatización", con opciones para introducir los siguientes equipos de producción de agua caliente o fría en las instalaciones geotérmicas:
- Unidad agua-agua de refrigeración, geotérmica, para instalación en interior
- Unidad agua-agua bomba de calor no reversible, geotérmica, para instalación en interior
- Unidad agua-agua bomba de calor reversible, geotérmica, para instalación en interior
A continuación se explica cada una de estas opciones:
Unidad agua-agua de refrigeración, geotérmica, para instalación en interior

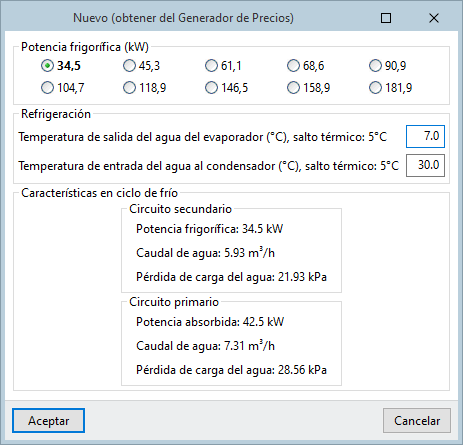

Esta opción permite introducir una unidad de refrigeración agua-agua con sistema de dos tubos, capaz de producir únicamente agua fría, preparada para su instalación en el interior del edificio.
Unidad agua-agua bomba de calor no reversible, geotérmica, para instalación en interior

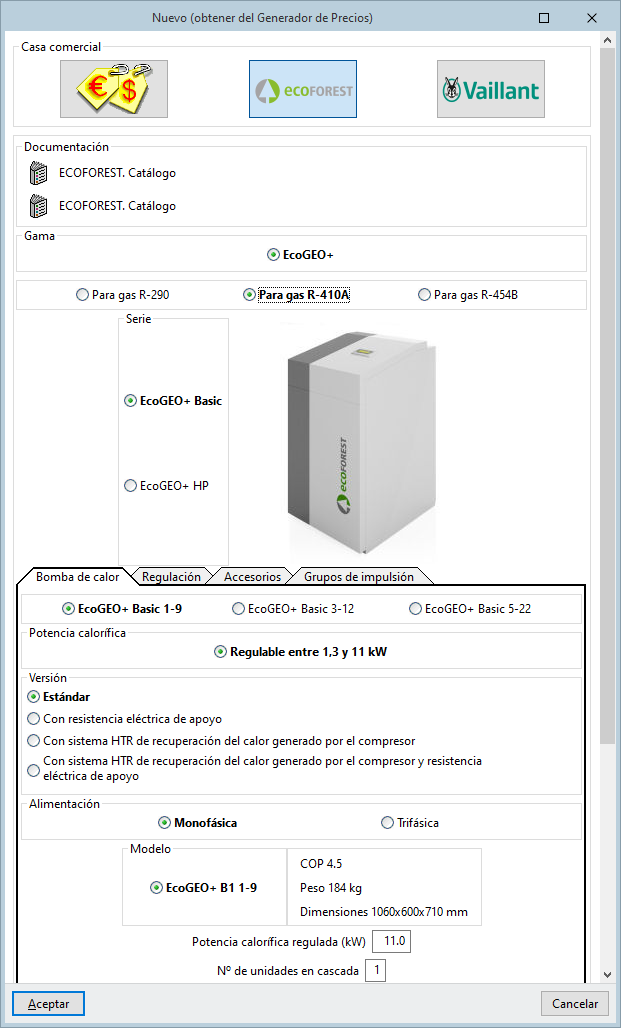

Esta opción permite introducir una bomba de calor agua-agua no reversible con sistema de dos tubos, capaz de producir únicamente agua caliente, preparada para su instalación en el interior del edificio.

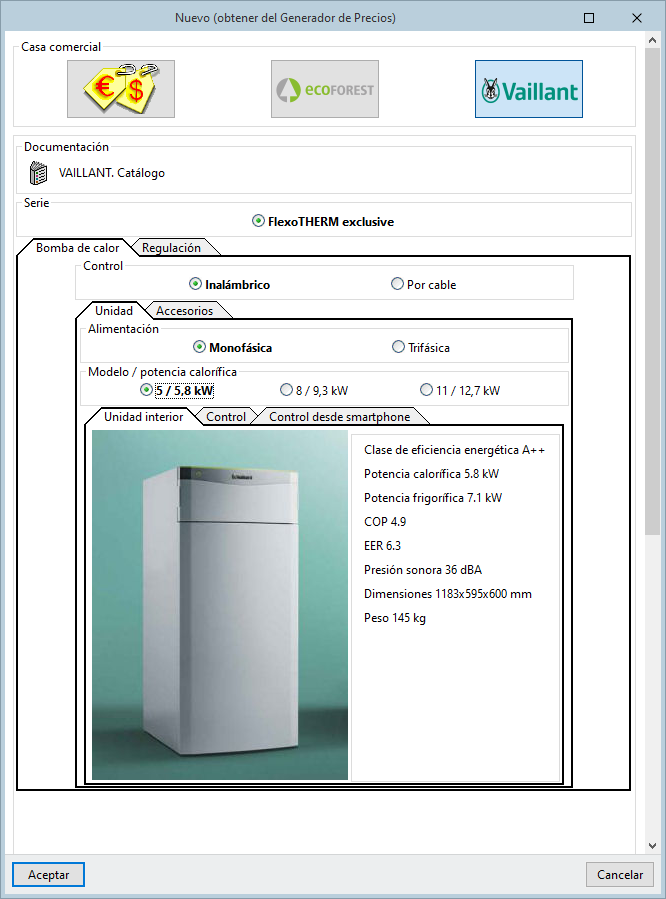

Unidad agua-agua bomba de calor reversible, geotérmica, para instalación en interior
Esta opción permite introducir una bomba de calor agua-agua reversible con sistema de dos tubos, capaz de producir agua fría o agua caliente alternativamente, preparada para su instalación en el interior del edificio.
Conexión de bombas de calor y unidades de refrigeración geotérmicas

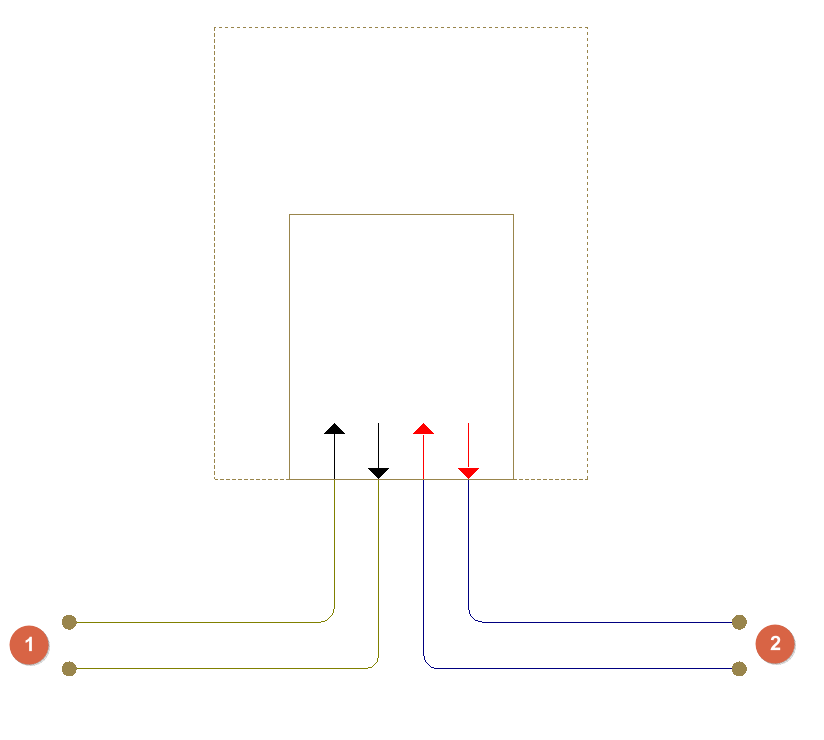

Los equipos introducidos mediante las tres opciones descritas anteriormente disponen de cuatro puntos de conexión para tuberías de agua:
- dos conexiones para tuberías de agua de impulsión y de retorno del intercambiador de calor geotérmico (1), que se pueden conectar con el colector o con las sondas que componen dicho intercambiador utilizando las opciones "Tubería de distribución, horizontal" y "Tubería de distribución, vertical" del menú "Sistemas de captación de energía geotérmica";
- y dos conexiones para tuberías de agua de impulsión y de retorno del circuito interior (2), que se pueden conectar con elementos interiores de la instalación como colectores de suelo radiante o fancoils utilizando las opciones "Tubería, horizontal" y "Tubería, vertical" del menú "Sistemas de conducción de agua".
Perfil de las necesidades térmicas en unidades geotérmicas

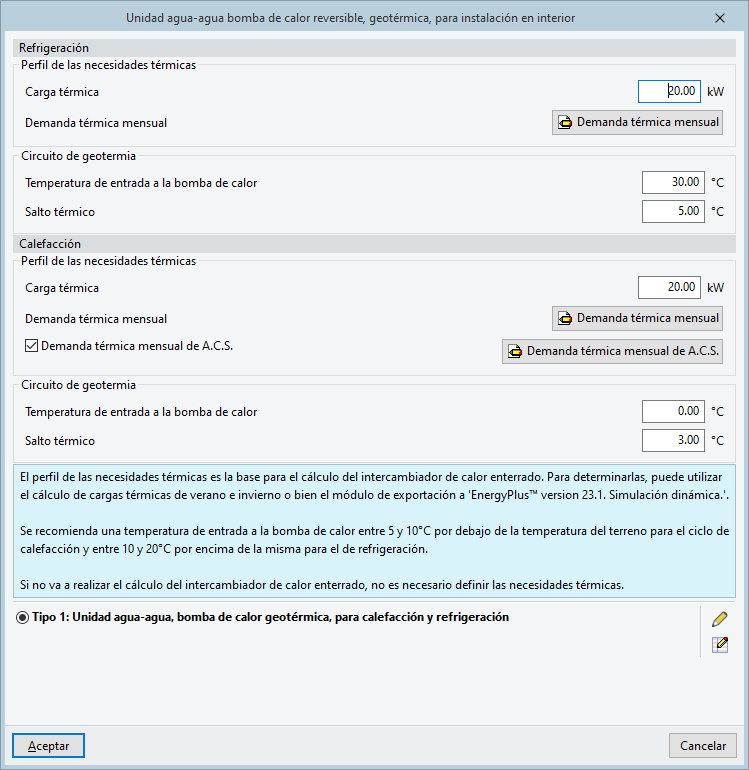

Si se va a realizar el cálculo del intercambiador de calor enterrado en una instalación de energía geotérmica, es necesario definir el perfil de las necesidades térmicas del edificio introduciendo los siguientes datos en el panel de edición de la unidad agua-agua geotérmica (bomba de calor o unidad de refrigeración):
- Refrigeración (en bombas de calor reversibles y unidades de refrigeración)
- Perfil de las necesidades térmicas
- Carga térmica

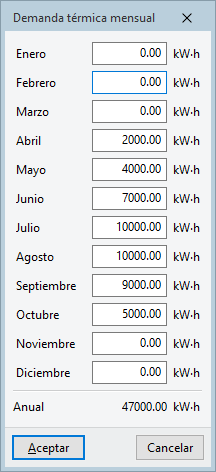

- Demanda térmica mensual
- Circuito de geotermia
- Temperatura de entrada a la bomba de calor
- Salto térmico
- Perfil de las necesidades térmicas
- Calefacción (en bombas de calor reversibles y no reversibles)
- Perfil de las necesidades térmicas
- Carga térmica
- Demanda térmica mensual
- Demanda térmica mensual de A.C.S. (opcional)
- Circuito de geotermia
- Temperatura de entrada a la bomba de calor
- Salto térmico
- Perfil de las necesidades térmicas
| Nota: |
|---|
| En los perfiles de las necesidades térmicas: -Para introducir el valor de la "Carga térmica", se puede consultar el valor de carga máxima simultánea del conjunto de recintos abastecido por la unidad geotérmica. Este valor puede accederse desde los listados "Anexo. Listado resumen de cargas térmicas" o "Anexo. Listado completo de cargas térmicas" desde CYPECAD MEP. -Para introducir el valor de la "Demanda térmica mensual", se puede realizar una exportación a CYPETHERM HE Plus, que realiza el cálculo según el CTE 2019, y utilizar los valores del estudio de demanda. Estos no son valores reales de demanda, sino normalizados, por lo que se pueden modificar para ajustarlos o utilizarse como aproximación. Si se desea, se puede realizar una simulación personalizada de demanda energética con CYPETHERM EPlus. |
