CYPECAD MEP

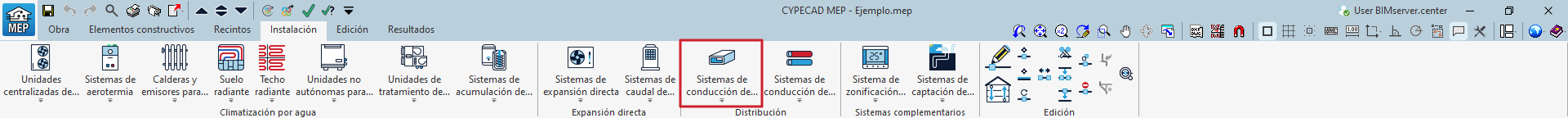

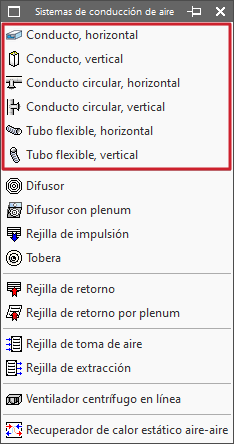

Las opciones disponibles relacionadas con la introducción de conductos de aire y tubos flexibles son las siguientes:

• Conducto, horizontal
• Conducto, vertical
• Conducto circular, horizontal
• Conducto circular, horizontal
• Tubo flexible, horizontal
• Tubo flexible, vertical

A continuación se describe cada una de estas opciones:

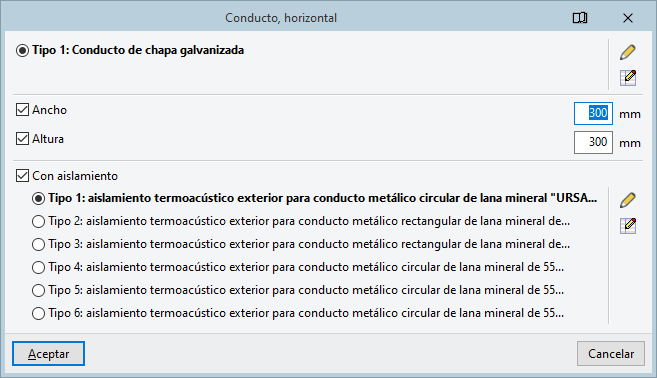

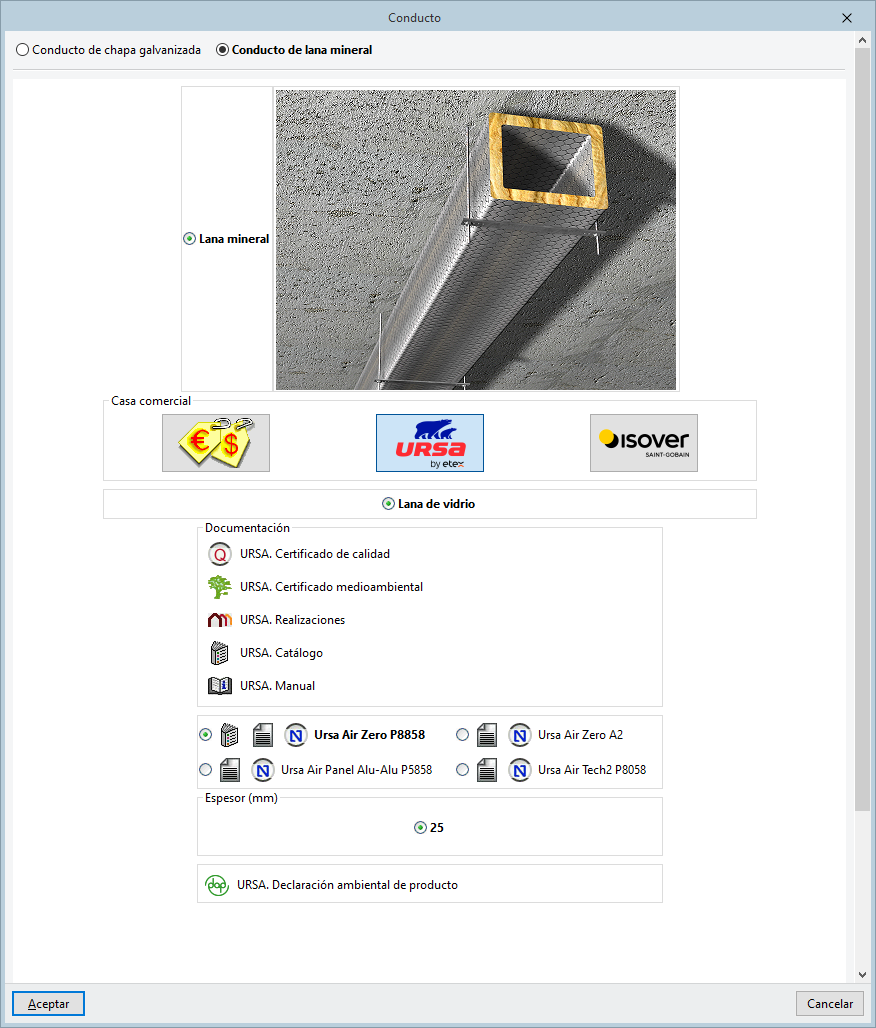

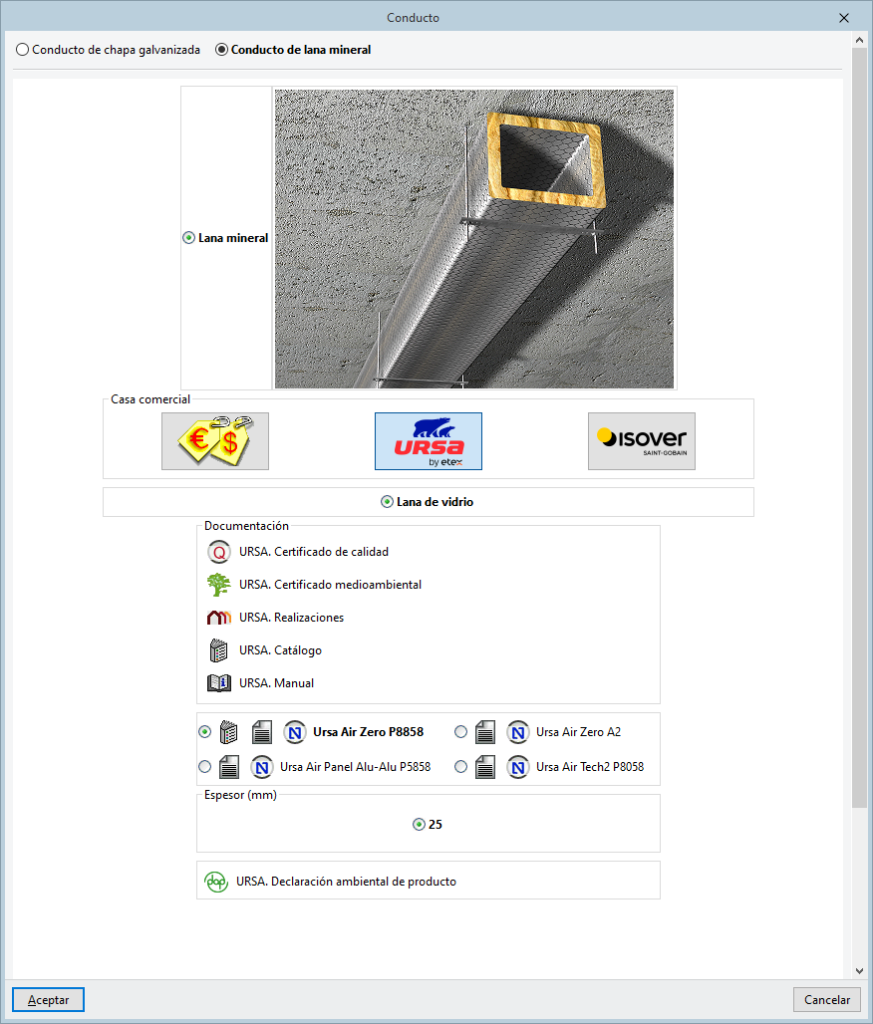

Conducto, horizontal

Esta opción permite introducir un conducto de aire horizontal, de sección rectangular, en la misma planta.

Es posible forzar el "Ancho" y/o la "Altura" de la sección del conducto activando las casillas correspondientes del panel de edición del conducto y escribiendo el valor. Si se dejan sin activar, el programa dimensionará el ancho y/o la altura del conducto durante el proceso de cálculo.

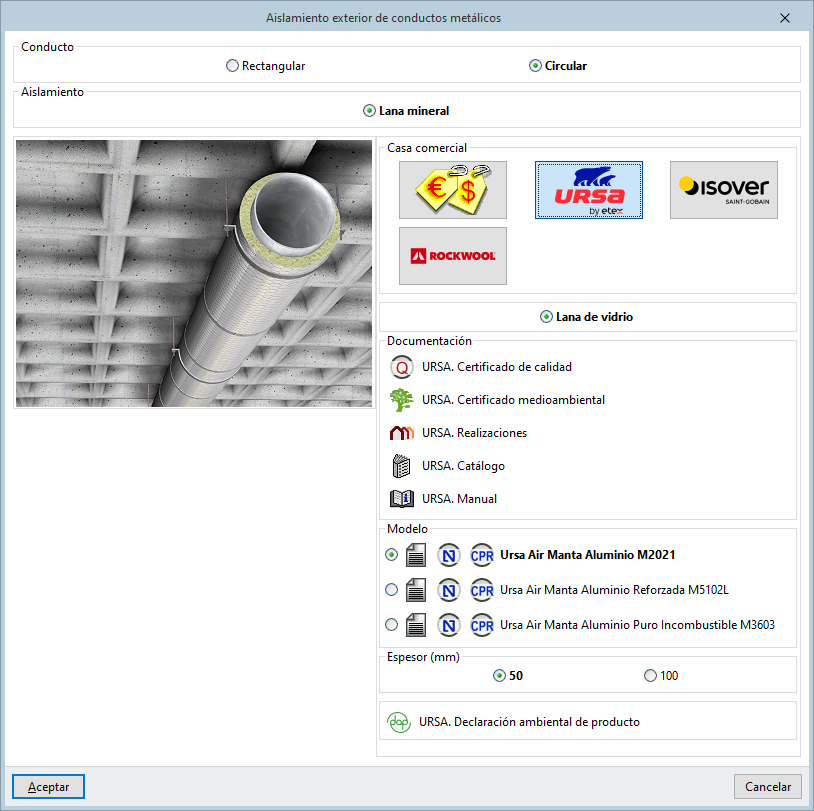

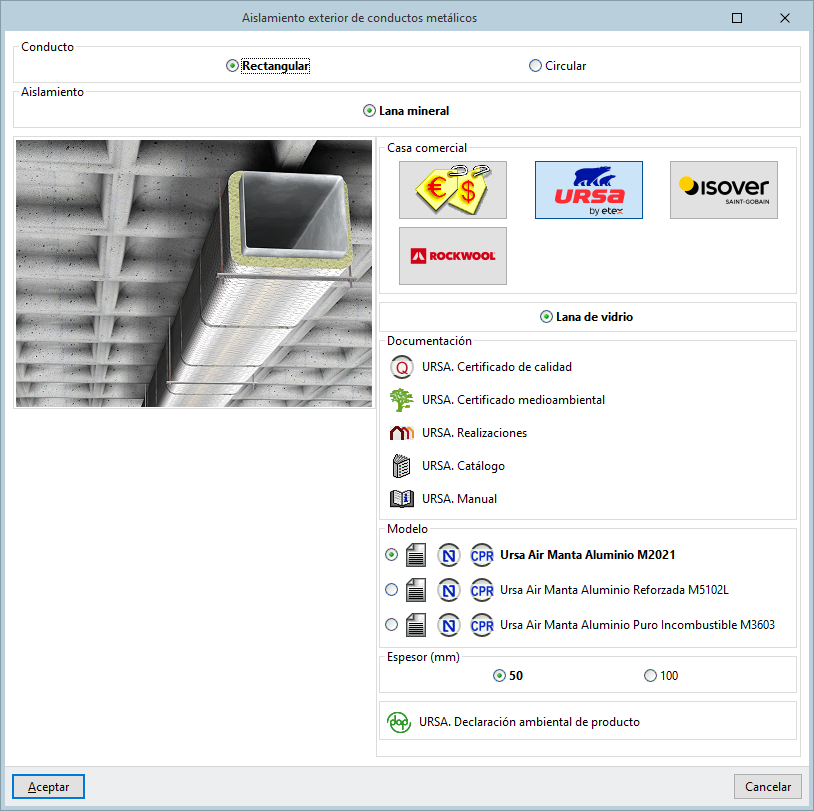

En el caso de haber seleccionado un conducto metálico, es posible activar la casilla "Con aislamiento", que aparecerá disponible, y seleccionar una de las tipologías de aislamiento definidas en la lista para aplicar un aislamiento al conducto.

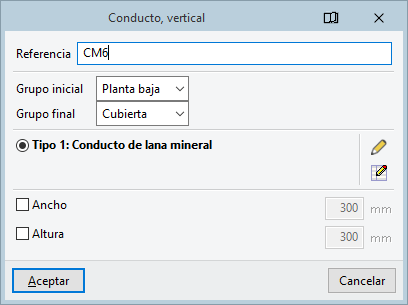

Conducto, vertical

Esta opción permite introducir un conducto de aire vertical (entre plantas), de sección rectangular.

Para disponer este elemento es necesario indicar la "Referencia" del conducto, su "Grupo inicial" y "Grupo final". De esta forma, el conducto vertical aparece como un punto en cada uno de los grupos de plantas que atraviesa. Es posible conectar un "Conducto, horizontal" en estos puntos.

Es posible forzar el "Ancho" y/o la "Altura" de la sección del conducto activando las casillas correspondientes del panel de edición del conducto y escribiendo el valor. Si se dejan sin activar, el programa dimensionará el ancho y/o la altura del conducto durante el proceso de cálculo.

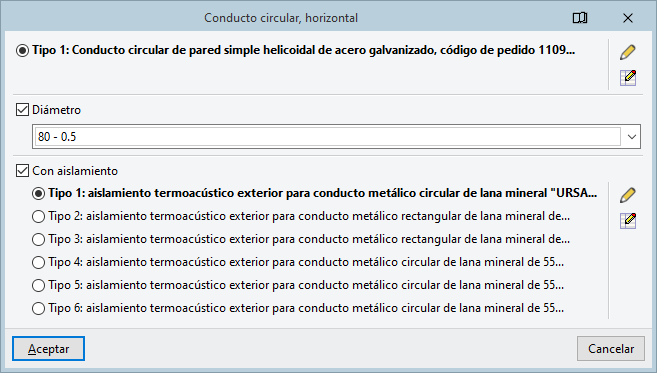

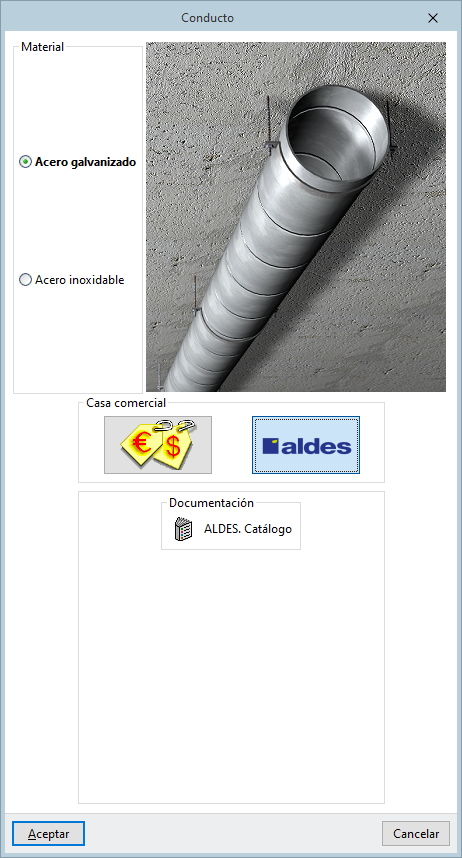

Conducto circular, horizontal

Esta opción permite introducir un conducto de aire horizontal, de sección circular, en la misma planta.

Es posible forzar el "Diámetro" del conducto activando la casilla correspondiente del panel de edición del conducto y seleccionando el valor. Si se dejan sin activar, el programa dimensionará el diámetro del conducto durante el proceso de cálculo.

También es posible activar la casilla "Con aislamiento" y seleccionar uno de los aislamientos disponibles en la lista para aplicar un aislamiento al conducto.

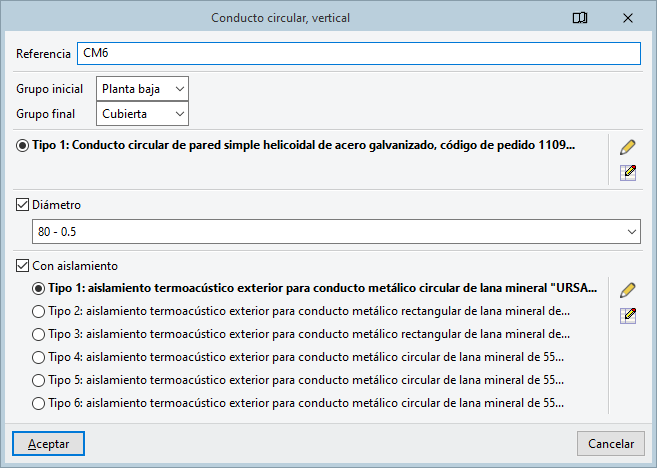

Conducto circular, vertical

Esta opción permite introducir un conducto de aire vertical (entre plantas), de sección circular.

Para disponer este elemento es necesario indicar la "Referencia" del conducto, su "Grupo inicial" y "Grupo final". De esta forma, el conducto vertical aparece como un punto en cada uno de los grupos de plantas que atraviesa. Es posible conectar un "Conducto circular, horizontal" en estos puntos.

Es posible forzar el "Diámetro" del conducto activando la casilla correspondiente del panel de edición del conducto y seleccionando el valor. Si se dejan sin activar, el programa dimensionará el diámetro del conducto durante el proceso de cálculo.

De forma similar, es posible activar la casilla "Con aislamiento" y seleccionar uno de los aislamientos disponibles en la lista para aplicar un aislamiento al conducto.

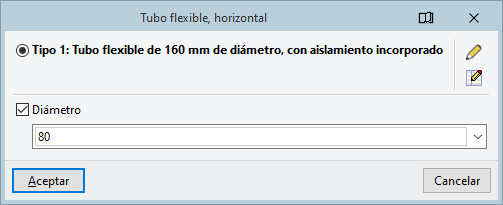

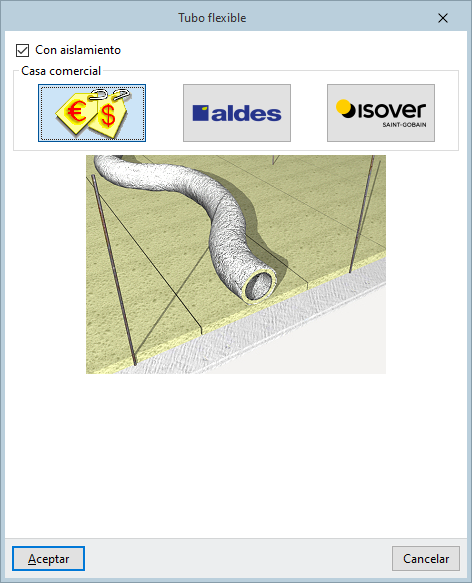

Tubo flexible, horizontal

Esta opción permite introducir un tubo flexible horizontal, en la misma planta.

Este elemento se puede conectar a fancoils con distribución por embocaduras tubulares, o a unidades split 1x1 o multi-split con embocaduras. Se deben emplear difusores con plenum como elementos terminales.

Es posible forzar el "Diámetro" del tubo flexible activando la casilla correspondiente del panel de edición del tubo y seleccionando el valor. Si se dejan sin activar, el programa dimensionará el diámetro del tubo durante el proceso de cálculo.

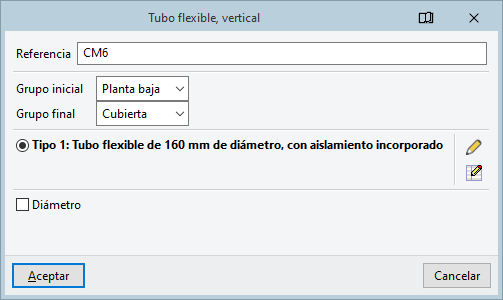

Tubo flexible, vertical

Esta opción permite introducir un tubo flexible vertical (entre plantas).

Este elemento se puede conectar a fancoils con distribución por embocaduras tubulares, o a unidades split 1x1 o multi-split con embocaduras. Se deben emplear difusores con plenum como elementos terminales.

Para disponer este elemento es necesario indicar la "Referencia" del tubo, su "Grupo inicial" y "Grupo final". De esta forma, el tubo flexible vertical aparece como un punto en cada uno de los grupos de plantas que atraviesa. Es posible conectar un "Tubo flexible, horizontal" en estos puntos.

Es posible forzar el "Diámetro" del tubo flexible activando la casilla correspondiente del panel de edición del tubo y seleccionando el valor. Si se dejan sin activar, el programa dimensionará el diámetro del tubo durante el proceso de cálculo.

Las opciones relacionadas con la introducción de difusores, rejillas o toberas son las siguientes:

• Elementos terminales de impulsión de aire:
  • Difusor
  • Difusor con plenum
  • Rejilla de impulsión
  • Tobera
• Elementos terminales de retorno de aire:
  • Rejilla de retorno
  • Rejilla de retorno por plenum
• Elementos terminales dispuestos en el exterior:
  • Rejilla de toma de aire
  • Rejilla de extracción

A continuación se describe cada una de estas opciones:

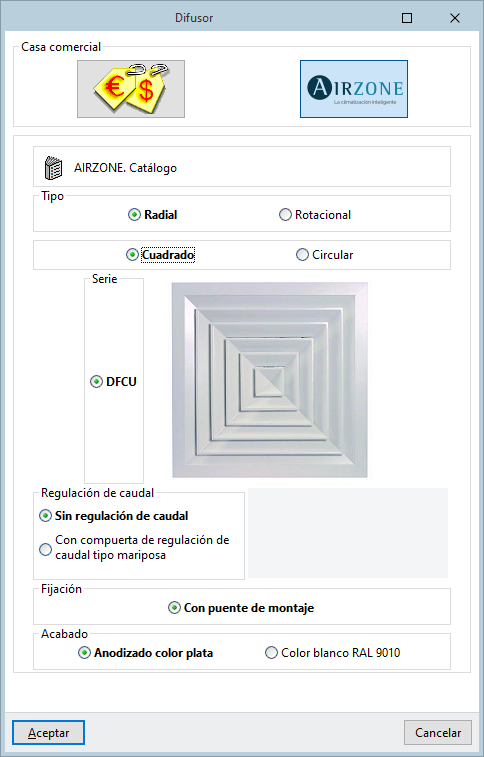

Difusor

Esta opción permite introducir un difusor rotacional o radial, circular o rectangular.

Este elemento puede disponerse en el eje o el extremo de los tramos de conductos de aire, y permite impulsar aire en los recintos del interior del edificio.

En su panel de edición, es posible forzar un "Desnivel" para el elemento o un "Caudal" activando las casillas correspondientes. Si estas casillas se mantienen desactivadas, el programa determinará el valor en el proceso de cálculo.

Adicionalmente, tras el cálculo, en el panel de edición es posible seleccionar un difusor determinado dentro de los disponibles en la lista. Para cada elemento de la lista, se muestra la "Referencia", la "Potencia sonora" y la "Pérdida de carga", así como si cumple las comprobaciones de "Cálculo" o no.

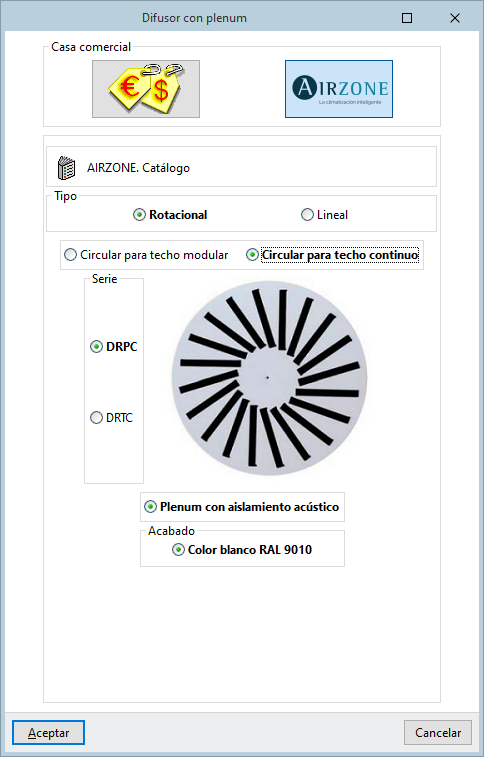

Difusor con plenum

Esta opción permite introducir un difusor con plenum.

Este elemento puede disponerse en los tubos flexibles que parten de unidades con embocaduras tubulares, y permite impulsar aire en los recintos del interior del edificio.

En su panel de edición, es posible forzar un "Desnivel" para el elemento o un "Caudal" activando las casillas correspondientes. Si estas casillas se mantienen desactivadas, el programa determinará el valor en el proceso de cálculo.

Adicionalmente, tras el cálculo, en el panel de edición es posible seleccionar un difusor con plenum determinado dentro de los disponibles en la lista. Para cada elemento de la lista, se muestra la "Referencia", la "Potencia sonora" y la "Pérdida de carga".

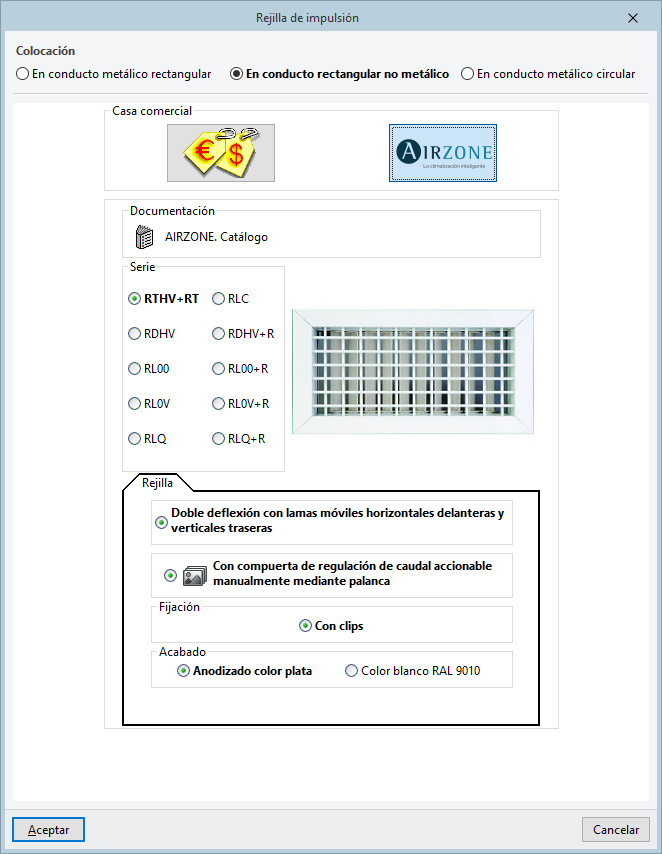

Rejilla de impulsión

Esta opción permite introducir una rejilla de impulsión.

Este elemento puede disponerse en el eje, un lateral o el extremo de los tramos de conductos de aire, y permite impulsar aire en los recintos del interior del edificio.

En su panel de edición, es posible forzar un "Desnivel" para el elemento o un "Caudal" activando las casillas correspondientes. Si estas casillas se mantienen desactivadas, el programa determinará el valor en el proceso de cálculo.

Adicionalmente, tras el cálculo, en el panel de edición es posible seleccionar una rejilla determinada dentro de las disponibles en la lista. Para cada elemento de la lista, se muestra la "Referencia", el "Alcance", la "Potencia sonora" y la "Pérdida de carga".

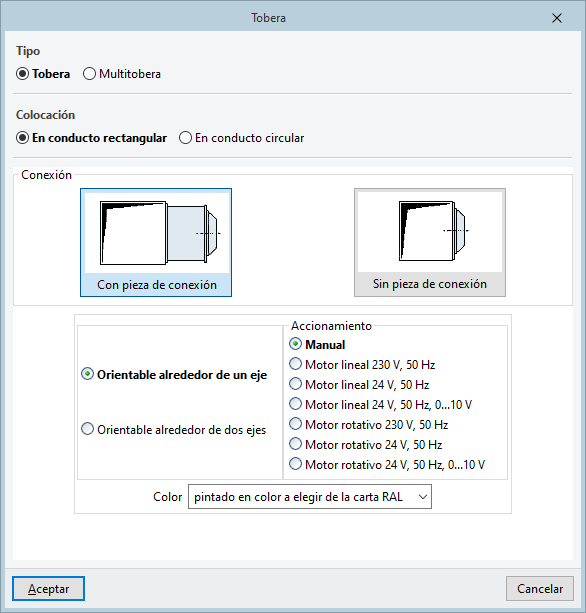

Tobera

Esta opción permite introducir una tobera o multitobera.

Este elemento puede disponerse en el eje, un lateral o el extremo de los tramos de conductos de aire, y permite impulsar aire en los recintos del interior del edificio.

En su panel de edición, es posible forzar un "Caudal" para el elemento activando la casilla correspondiente. Si esta casilla se mantiene desactivada, el programa determinará el valor en el proceso de cálculo.

Adicionalmente, tras el cálculo, en el panel de edición es posible seleccionar una tobera determinada dentro de las disponibles en la lista. Para cada elemento de la lista, se muestra la "Referencia", el "Alcance", la "Potencia sonora" y la "Pérdida de carga".

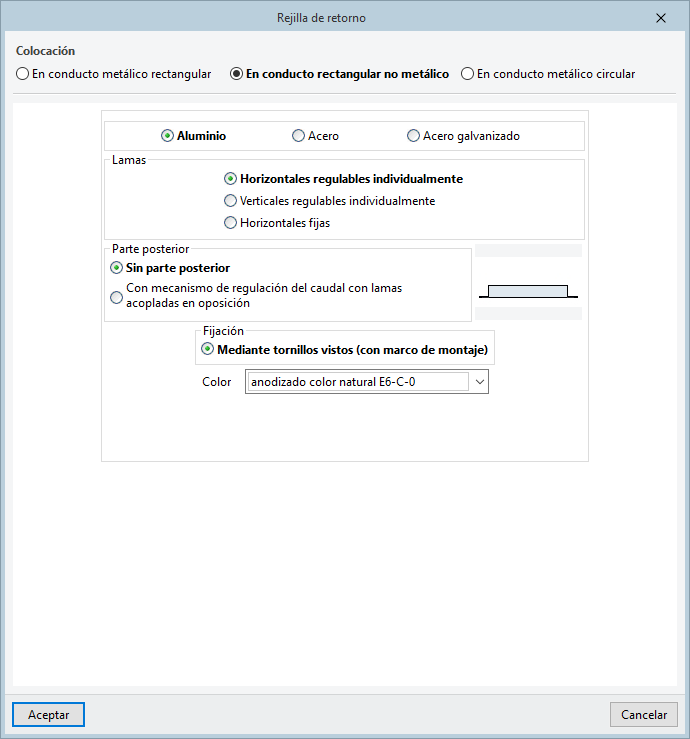

Rejilla de retorno

Esta opción permite introducir una rejilla de retorno.

Este elemento puede disponerse en el eje, un lateral o el extremo de los tramos de conductos de aire, y permite recoger aire en los recintos del interior del edificio.

En su panel de edición, es posible forzar un "Desnivel" para el elemento o un "Caudal" activando las casillas correspondientes. Si estas casillas se mantienen desactivadas, el programa determinará el valor en el proceso de cálculo.

Adicionalmente, tras el cálculo, en el panel de edición es posible seleccionar una rejilla determinada dentro de las disponibles en la lista. Para cada elemento de la lista, se muestra la "Referencia", la "Potencia sonora" y la "Pérdida de carga".

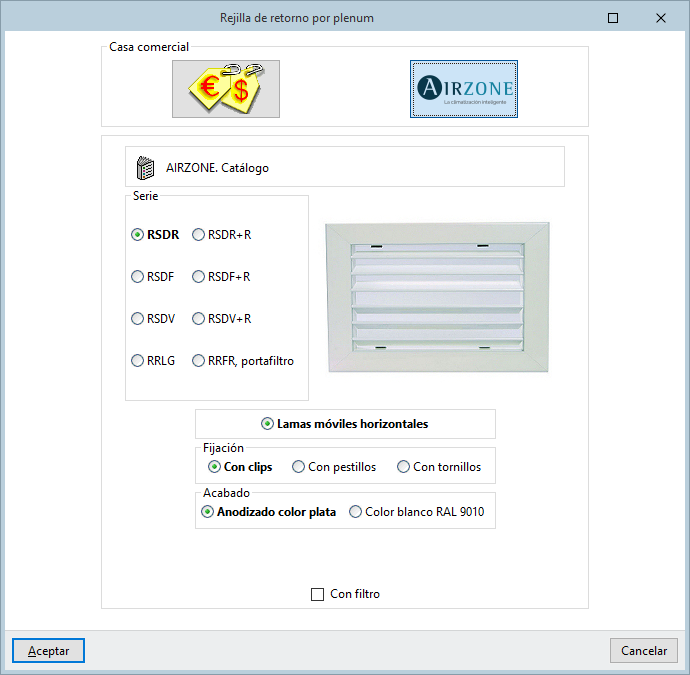

Rejilla de retorno por plenum

Esta opción permite introducir una rejilla de retorno por plenum.

Este elemento se debe disponer en un recinto y su caudal de retorno queda asociado al equipo que se dispone en ese mismo recinto (por ejemplo, un fancoil con distribución por conductos).

En su panel de edición, es posible forzar un "Caudal" para el elemento activando la casilla correspondiente. Si esta casilla se mantiene desactivada, el programa determinará el valor en el proceso de cálculo.

Adicionalmente, tras el cálculo, en el panel de edición es posible seleccionar una rejilla determinada dentro de las disponibles en la lista. Para cada elemento de la lista, se muestra la "Referencia", la "Potencia sonora" y la "Pérdida de carga".

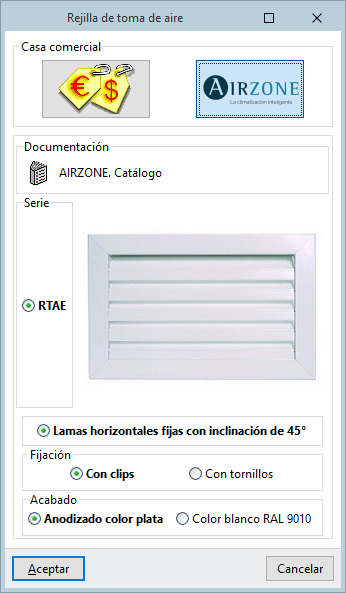

Rejilla de toma de aire

Esta opción permite introducir una rejilla de toma de aire.

Este elemento puede disponerse en el eje, un lateral o el extremo de los tramos de conductos de aire, y permite tomar aire del exterior del edificio.

Tras el cálculo, en el panel de edición es posible seleccionar una rejilla determinada dentro de las disponibles en la lista. Para cada elemento de la lista, se muestra la "Referencia", la "Potencia sonora" y la "Pérdida de carga".

Rejilla de extracción

Esta opción permite introducir una rejilla de toma de aire.

Este elemento puede disponerse en el eje, un lateral o el extremo de los tramos de conductos de aire, y permite expulsar aire al exterior del edificio.

Tras el cálculo, en el panel de edición es posible seleccionar una rejilla determinada dentro de las disponibles en la lista. Para cada elemento de la lista, se muestra la "Referencia", la "Potencia sonora" y la "Pérdida de carga".

La opción disponible para la introducción de ventiladores en la instalación es la siguiente:

• Ventilador centrífugo en línea

A continuación se describe esta opción:

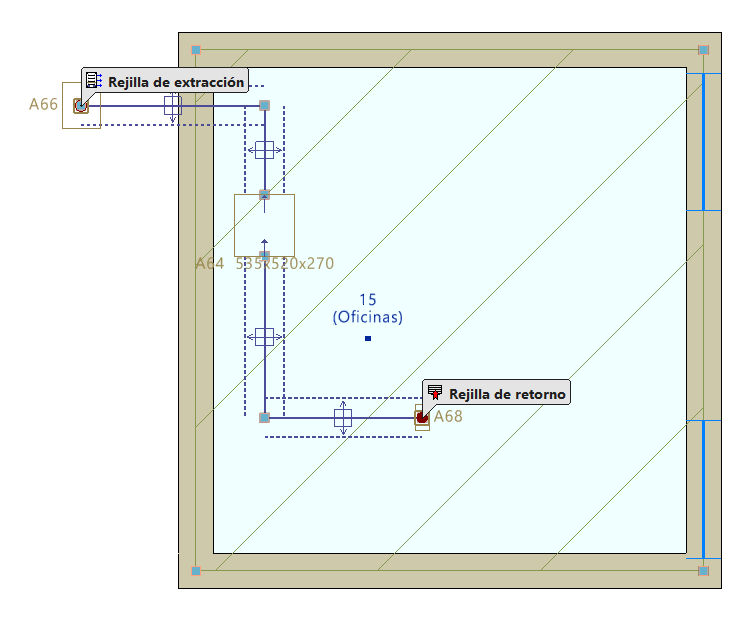

Ventilador centrífugo en línea

Esta opción permite introducir un ventilador centrífugo en línea.

Este elemento dispone de dos conexiones para conductos de aire de impulsión y de admisión, a partir de las cuales se pueden introducir (mediante "Sistemas de conducción de aire > Conducto, horizontal / Conducto, vertical") las redes de impulsión o de admisión de aire hasta los elementos terminales:

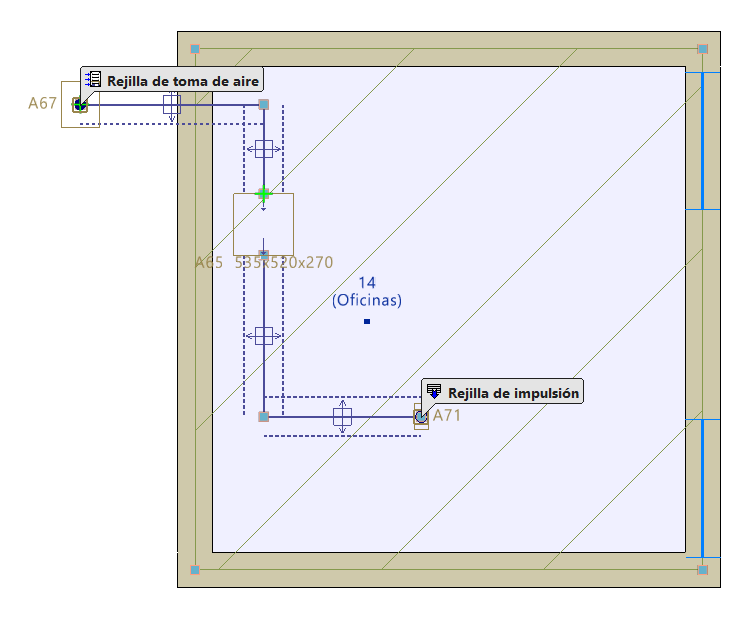

• En el caso de ventiladores de impulsión de aire desde el exterior del edificio hasta el interior de los recintos, se deben colocar elementos terminales de tipo "Rejilla de impulsión", "Difusor" o "Tobera" en el interior, y una "Rejilla de toma de aire" en el exterior.

• En el caso de ventiladores de extracción de aire desde el interior hasta el exterior del edificio, se deben colocar elementos terminales de tipo "Rejilla de retorno" en el interior, y una "Rejilla de extracción" en el exterior.

La opción disponible para la introducción de recuperadores de calor en la instalación es la siguiente:

• Recuperador de calor estático aire-aire

A continuación se describe esta opción:

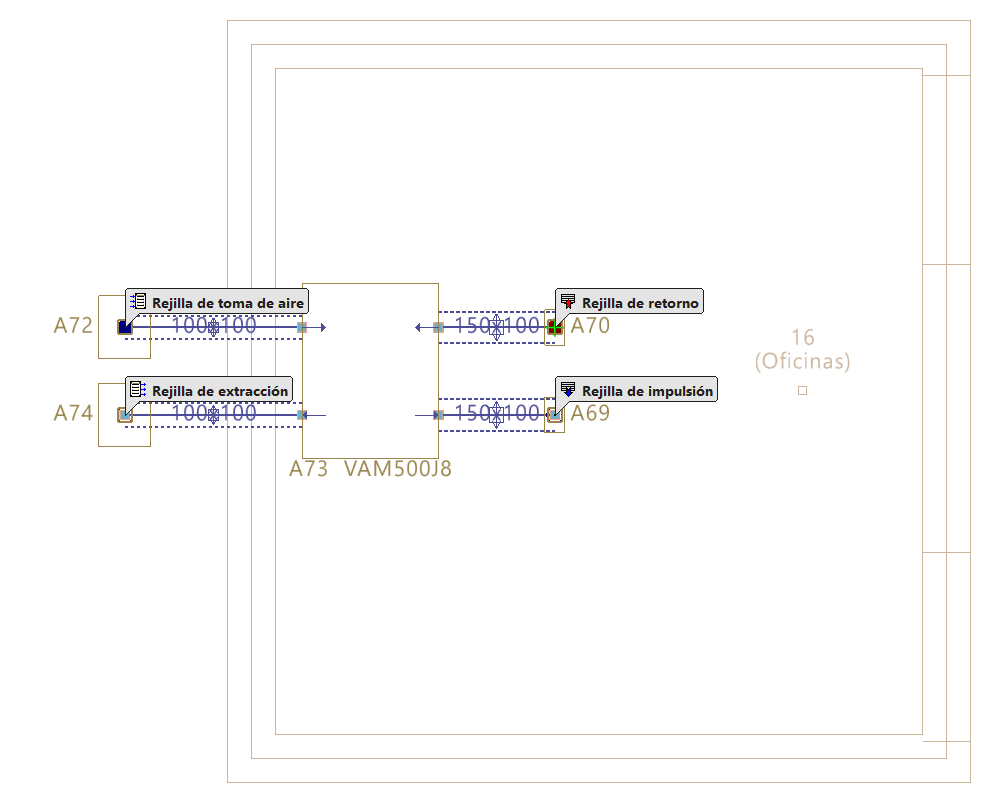

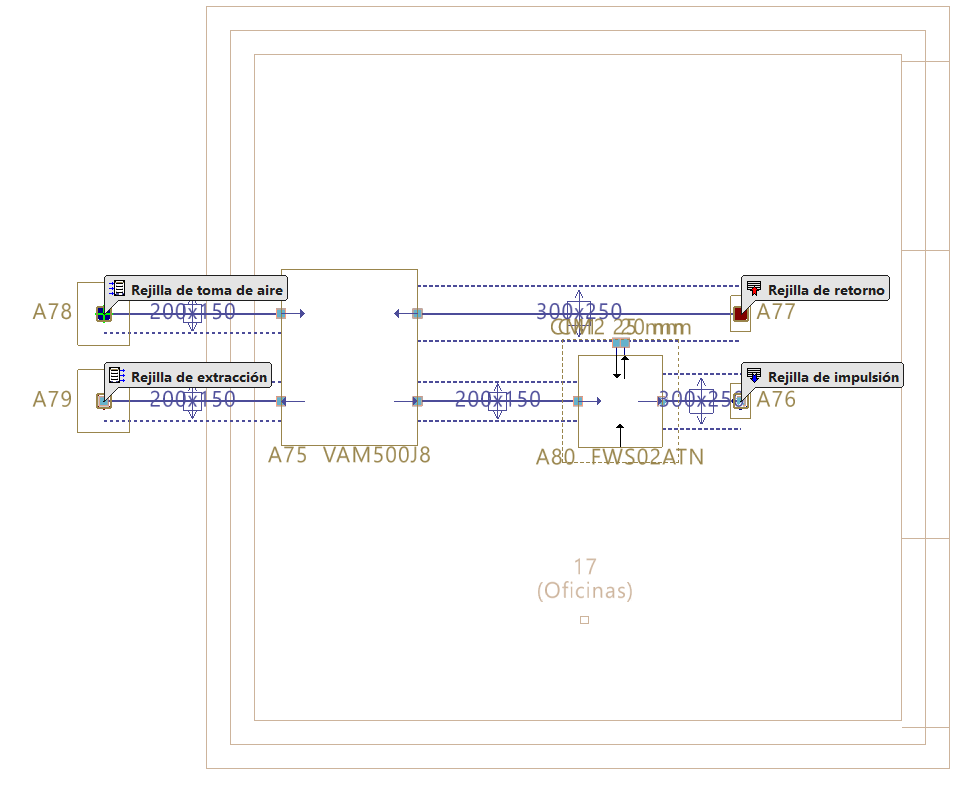

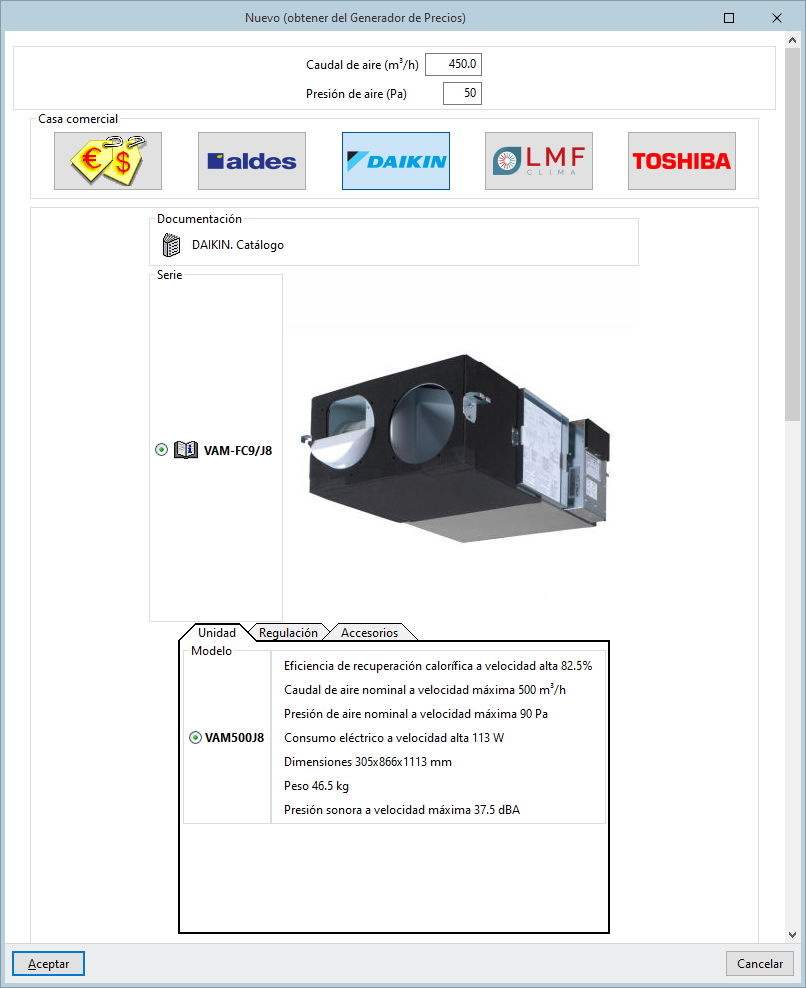

Recuperador de calor estático aire-aire

Esta opción permite introducir una recuperador de calor estático aire-aire.

Este elemento dispone de cuatro tomas o conexiones para conductos de aire, a partir de las cuales se pueden introducir (mediante "Sistemas de conducción de aire > Conducto, horizontal / Conducto, vertical") la red de conductos hasta los siguientes elementos:

• En la toma de "Impulsión de aire", se debe conectar un conducto hasta elementos terminales de impulsión de aire ("Rejilla de impulsión", "Difusor" o "Tobera") dispuestos en el interior de los recintos o, alternativamente, hasta la entrada de aire de un equipo con distribución de aire por conductos (como fancoils con distribución por conductos, o unidades split 1x1 o multi-split conducidos).
• En la toma de "Extracción de aire", se debe conectar un conducto hasta una "Rejilla de extracción" dispuesta en el exterior del edificio, donde se expulsa el aire.
• En la toma de "Retorno de aire", se debe conectar un conducto hasta una "Rejilla de retorno" o varias, dispuestas en el interior de los recintos.
• En la toma de "Entrada de aire exterior", se debe conectar un conducto hasta una "Rejilla de toma de aire" dispuesta en el exterior del edificio, donde se toma el aire necesario.

El tipo de toma se puede consultar pasando el puntero por cada punto de conexión del recuperador de calor, manteniendo activa la opción "Mostrar textos de información" de la parte superior izquierda de la interfaz.

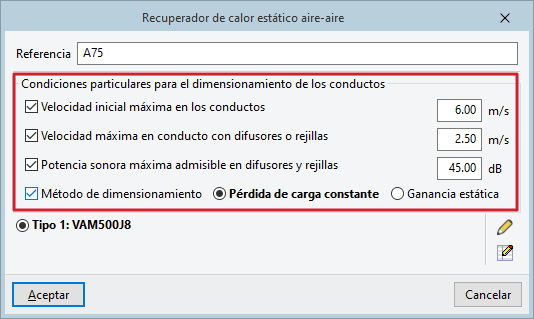

En la ventana emergente que aparece al introducir equipos con distribución de aire por conductos (como equipos rooftop, fancoils con distribución por conductos, climatizadoras, ventiladores o recuperadores de calor) es posible activar las siguientes casillas para imponer unas "Condiciones particulares para el dimensionamiento de los conductos" conectados al equipo:

• Velocidad inicial máxima en los conductos
• Velocidad máxima en conducto con difusores o rejillas
• Potencia sonora máxima admisible en difusores y rejillas
• Método de dimensionamiento (Pérdida de carga constante / Ganancia estática)

Si se mantienen desactivadas, el programa tomará los datos indicados en "Opciones", dentro de la pestaña "Obra".
