Introducción

En la solapa "Electricidad", CYPECAD MEP permite realizar el diseño y dimensionamiento de instalaciones eléctricas en baja tensión, exceptuando los edificios de uso hospitalario (régimen NT e IT) así como aquellas instalaciones que requieran el cálculo de redes malladas para su dimensionamiento.

Para resolver la instalación eléctrica del edificio, el usuario toma en primer lugar una serie de decisiones globales de proyecto. A partir de aquí, se introducen los elementos de la instalación eléctrica en el modelo. Durante el cálculo, el programa comprueba y dimensiona los elementos de la instalación.

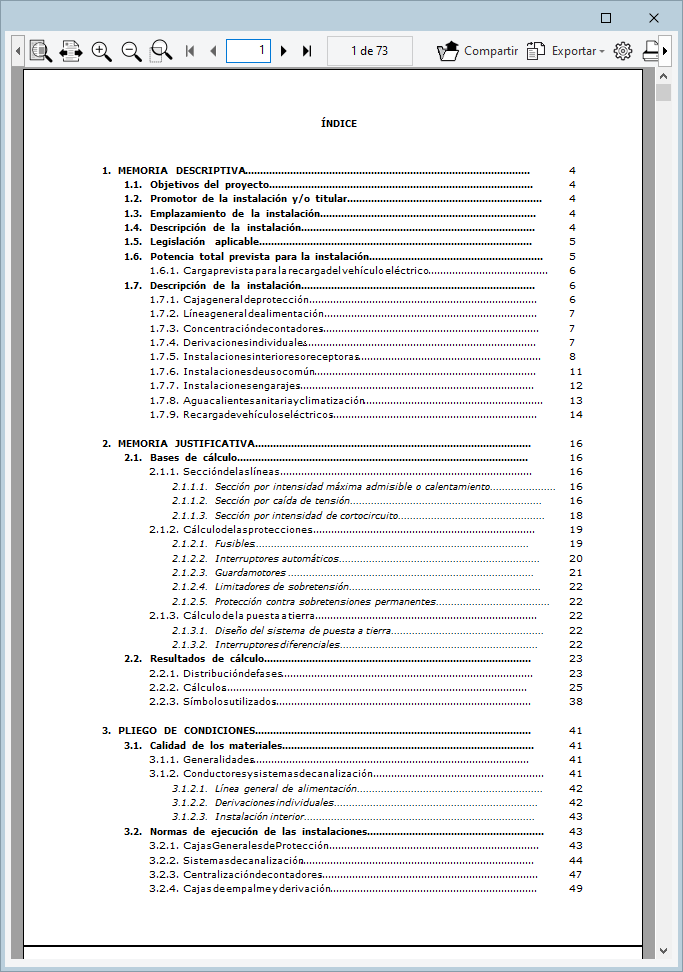

Como resultados, se genera el proyecto de la instalación eléctrica de baja tensión del edificio introducido, incluyendo el pliego de condiciones, la medición y el presupuesto de la instalación gracias a la conexión con el Generador de precios.

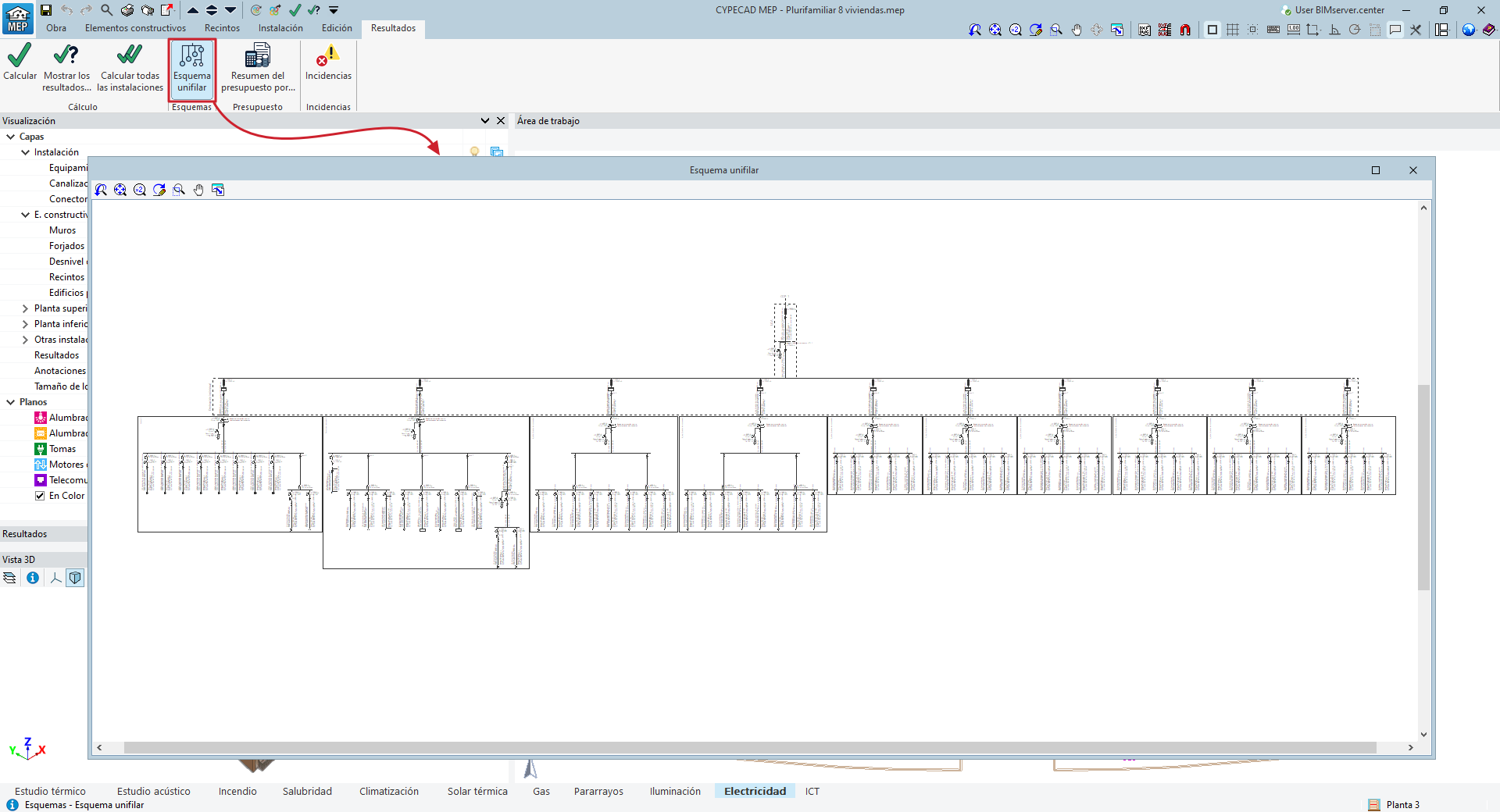

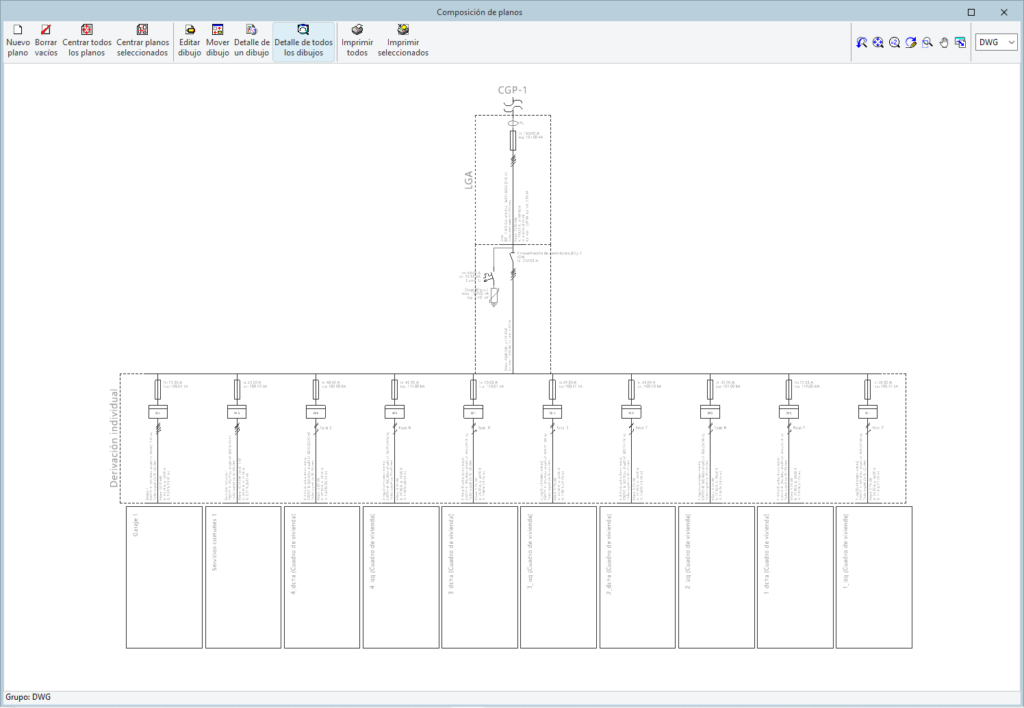

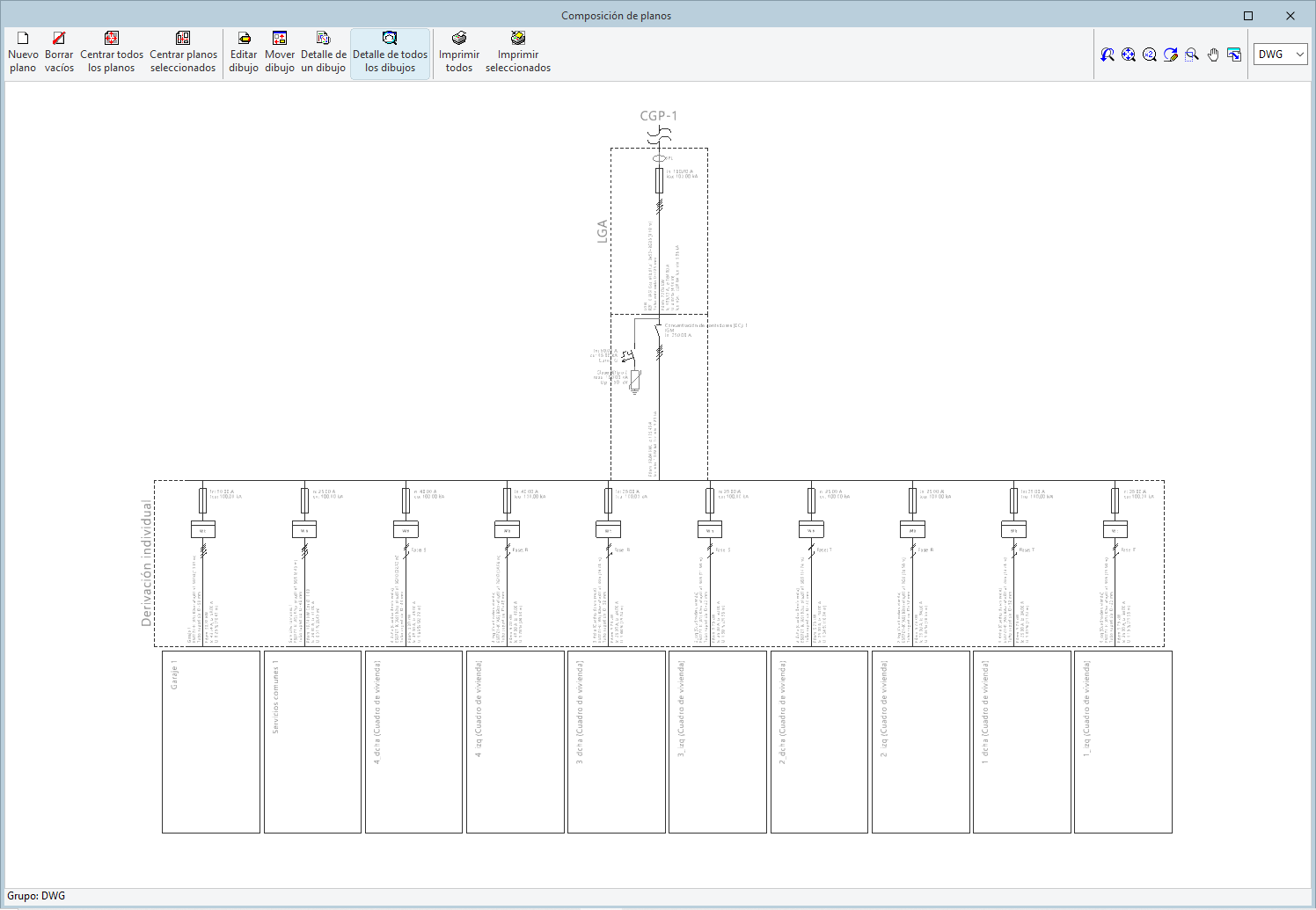

También es posible obtener el esquema unifilar de la instalación completa, así como los diferentes planos de la misma, para lo cual se dispone de una amplia simbología característica de este tipo de instalaciones (puntos de luz, tomas de corriente...).

Abrir en una nueva ventana

Entorno de trabajo (solapa "Electricidad")

La interfaz de la solapa "Electricidad" de CYPECAD MEP presenta las siguientes pestañas con herramientas diferenciadas: "Obra", "Elementos constructivos", "Recintos", "Instalación", "Edición" y "Resultados".

Pestaña "Instalación"

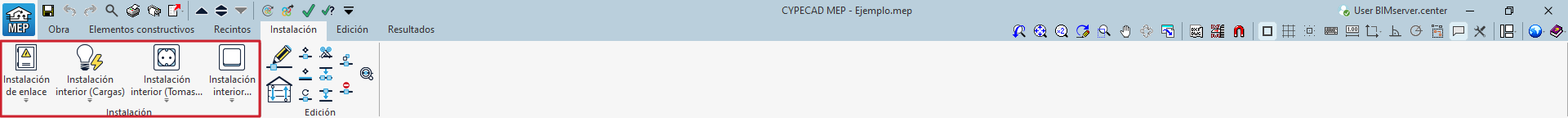

La pestaña "Instalación" presenta un entorno de trabajo con herramientas específicas que permite realizar el diseño de la instalación eléctrica introduciendo y conectando los elementos planta a planta.

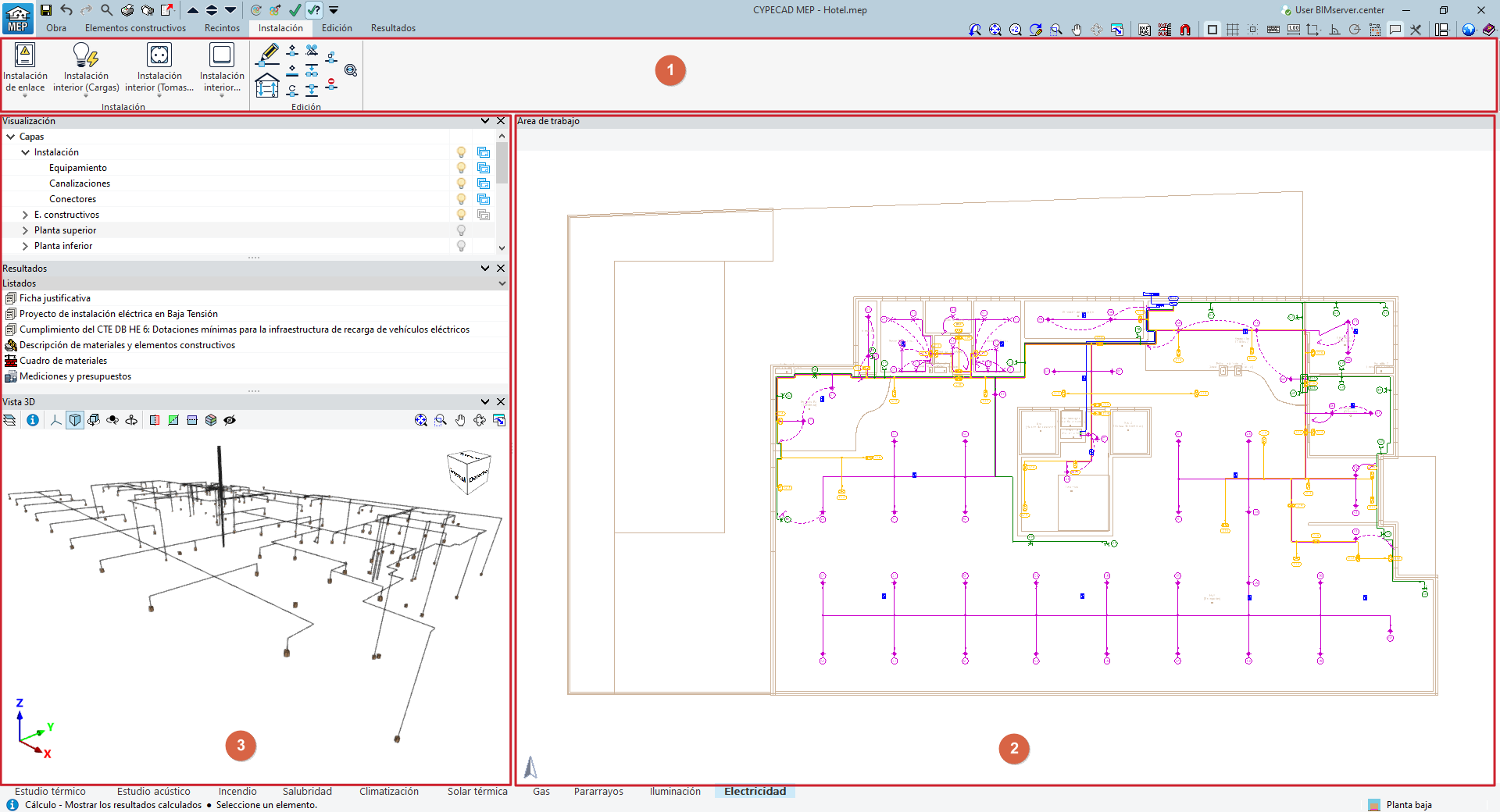

Se muestran las siguientes áreas, de forma similar a las que aparecen en el resto de solapas:

  • Una barra de herramientas superior (1), en la que se encuentran las herramientas específicas para la introducción de los elementos de la instalación eléctrica.
  • El área de trabajo (2), a la derecha de la pantalla, donde se introducen, editan y visualizan los elementos del modelo, planta a planta.
  • En el lateral izquierdo (3), varios paneles de gestión de los siguientes aspectos:
    • La "Visualización" de diferentes categorías de elementos, incluyendo:
      • En la sección "Capas":
        • los elementos de la "Instalación" eléctrica, incluyendo el "Equipamiento", las "Canalizaciones" y los "Conectores",
        • los "Elementos constructivos",
        • los elementos de la "Planta superior" y de la "Planta inferior",
        • los elementos de "Otras instalaciones",
        • y los "Resultados" y "Anotaciones", así como la configuración del "Tamaño de los textos".
        • Activando o desactivando las opciones a la derecha, cada categoría puede hacerse "Visible" o no, y representarse de forma "Tenue" o estándar.
      • En la sección "Planos", se puede activar o desactivar la visualización de los elementos según la categoría a la que pertenecen en el plano. Se incluye la posibilidad de representarlos de forma "Tenue" o estándar, o "En color" o no.
    • Los "Resultados" del cálculo, incluyendo los "Listados" obtenidos tras el cálculo.
    • En la parte inferior, se ofrece una "Vista 3D" de la planta seleccionada.

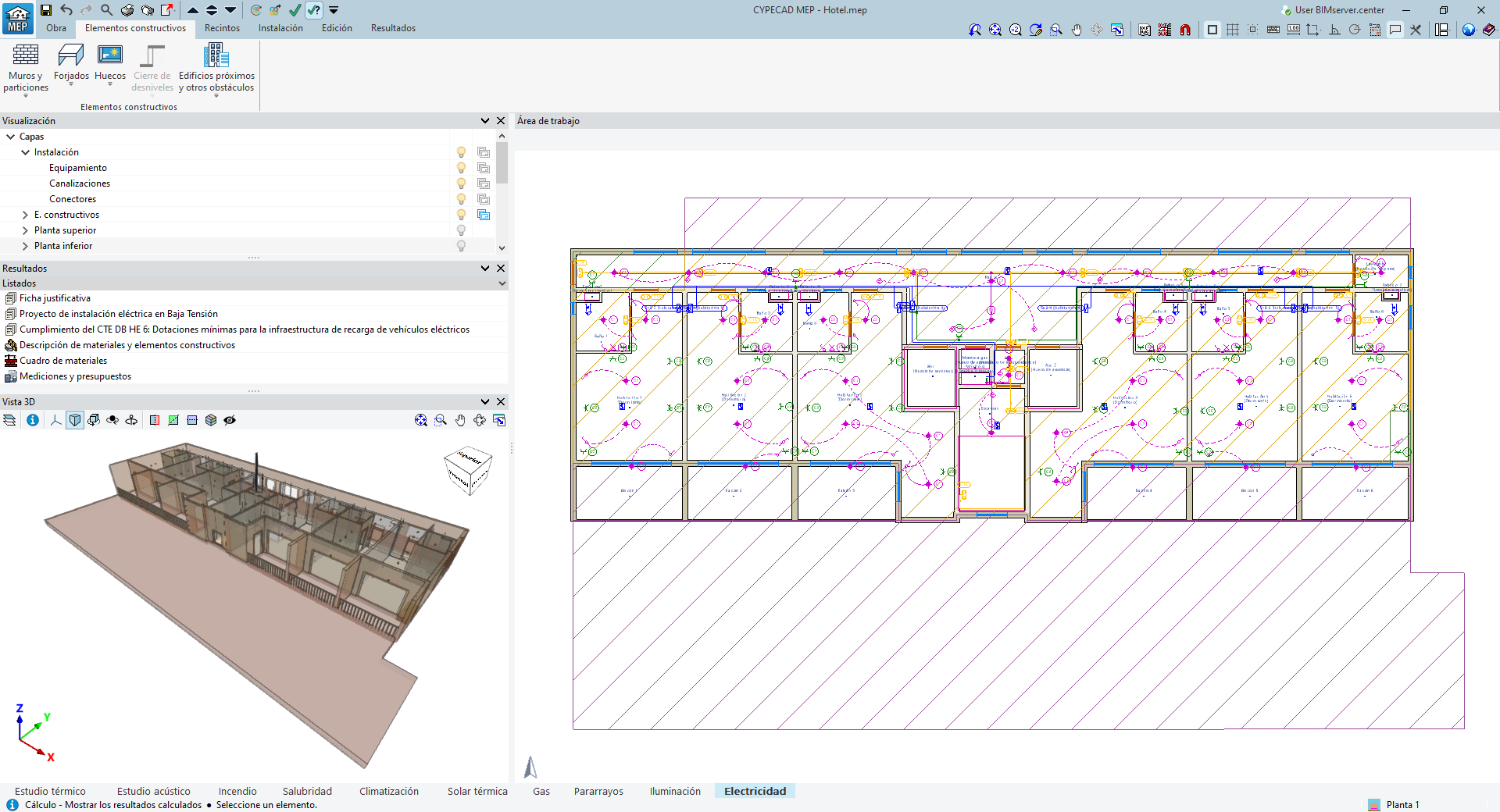

Pestañas "Obra", "Elementos constructivos" y "Recintos", "Edición" y "Resultados"

Estas pestañas son comunes a todas las solapas de CYPECAD MEP y permiten el ajuste de la configuración general del proyecto, el modelado arquitectónico y constructivo del edificio y su descripción funcional, así como la edición de los elementos del modelo y la consulta de los resultados de cálculo.

De todas formas, en la solapa "Electricidad", las barras de herramientas de estas pestañas se adaptan o completan con algunas opciones específicas para el diseño y cálculo de la instalación eléctrica:

  • En la pestaña "Obra", además de gestionar las "Unidades de uso", es posible acceder a los "Datos generales" específicos del cálculo de la instalación eléctrica. Además, las opciones "Catálogos" y "Selección de materiales y equipos" recogen respectivamente la posibilidad de importar catálogos de fabricantes, y de editar y consultar los equipos de las instalaciones eléctricas.
  • En la pestaña "Recintos" se ofrece el bloque "Unidades de uso".
  • Finalmente, en la pestaña "Resultados" se ofrece el bloque "Esquemas".
Abrir en una nueva ventana

Secuencia de introducción y salida de datos para el diseño y cálculo de instalaciones eléctricas de edificios

El diseño y cálculo de las instalaciones eléctricas de un edificio puede realizarse en el programa mediante la siguiente secuencia de introducción y salida de datos:

Secuencia común

Los siguientes pasos son comunes para el trabajo en todas las solapas de CYPECAD MEP:

  1. Creación de una obra nueva (desde "Archivo", "Nuevo"), selección del país y del tipo de obra nueva, e introducción de los datos generales de la obra en el asistente inicial.
  2. (Opcional) Introducción de las plantillas de dibujo para cada planta, en formato DXF-DWG, DWF (permitiendo su captura) o imágenes (.jpeg, .jpg, .bmp, .wmf, .emf, .pcx).
  3. Definición del modelo arquitectónico y constructivo del edificio: introducción de los elementos constructivos y recintos (herramientas de las pestañas "Elementos constructivos" y "Recintos").

En el siguiente enlace se puede encontrar más información sobre las funcionalidades ofrecidas al iniciar el programa y al utilizar las diferentes opciones de configuración y modelado de elementos de la obra.

Saber más
(CYPECAD MEP. Inicio, configuración y modelado)

Secuencia de trabajo en la solapa "Electricidad"

Los siguientes pasos son específicos para el trabajo en la solapa "Electricidad" de CYPECAD MEP:

  1. Revisión de los datos de configuración general para el cálculo de la instalación eléctrica (pestaña "Obra", "Datos generales").
  2. Introducción en planta de los elementos que componen las instalaciones eléctricas en la pestaña "Instalación" de la solapa "Electricidad". La instalación puede conectar distintas plantas:
    • Disposición de la caja de protección y medida (CPM) o, en edificios de varios titulares, de la caja general de protección (CGP) y la concentración de contadores (CC) (desde "Instalación de enlace").
    • Disposición de los cuadros generales de mando y protección (desde "Instalación de enlace"). Se debe disponer uno por vivienda y/o por local u oficina, y, en su caso, uno para el garaje y otro para los servicios generales.
    • (Opcional) Disposición de los subcuadros (desde "Instalación interior (Cargas)").

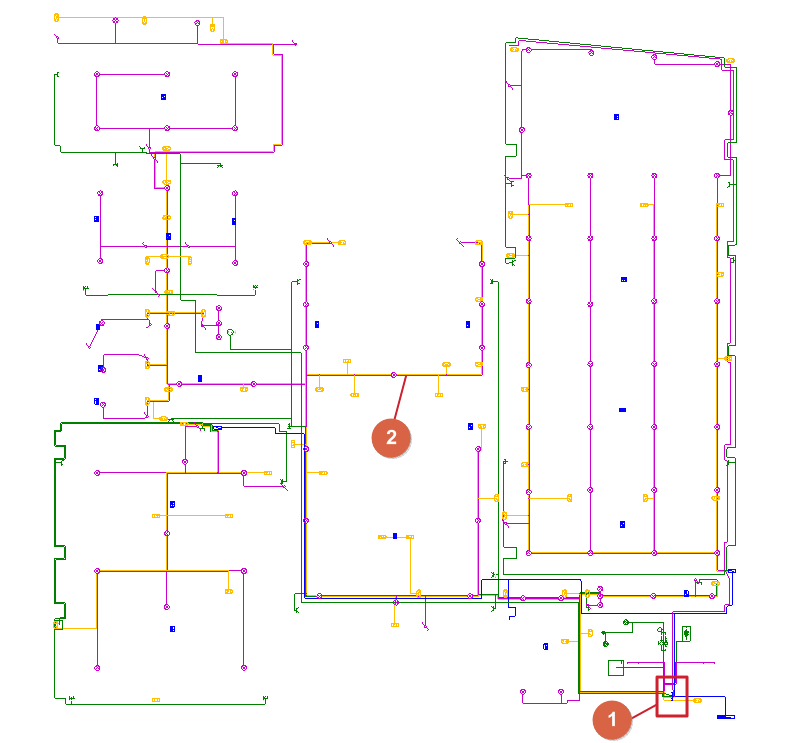

    • Conexión mediante canalizaciones de la CPM con el cuadro (o de la CGP con la CC, y de la CC con los cuadros), y de cada cuadro con los subcuadros (desde "Instalación de enlace > Canalización horizontal / Canalización vertical").

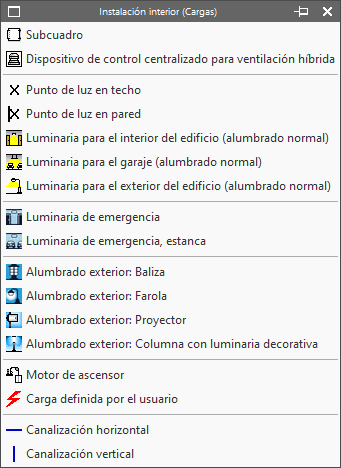

    • Disposición de las cargas (desde "Instalación interior (Cargas)" e "Instalación interior (Tomas de corriente)"), incluyendo puntos de luz, tomas, motores y/o cargas genéricas. Además, el programa mostrará automáticamente los elementos dispuestos en otras solapas que suponen una carga eléctrica (como máquinas y equipos de la pestaña "Climatización", grupos de presión de la pestaña "Salubridad" o luminarias de la solapa "Iluminación").
    • (Opcional) Asociación de las cargas con los cuadros y subcuadros para crear los circuitos. Esta puede ser automática o manual (mediante canalizaciones introducidas desde "Instalación interior (Cargas) > Canalización horizontal / Canalización vertical").

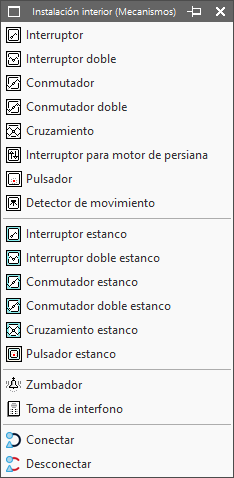

    • Disposición de los mecanismos (desde "Instalación interior (Mecanismos)").
    • Conexión de los mecanismos con las cargas que gobiernan (desde "Instalación interior (Mecanismos)", "Conectar").

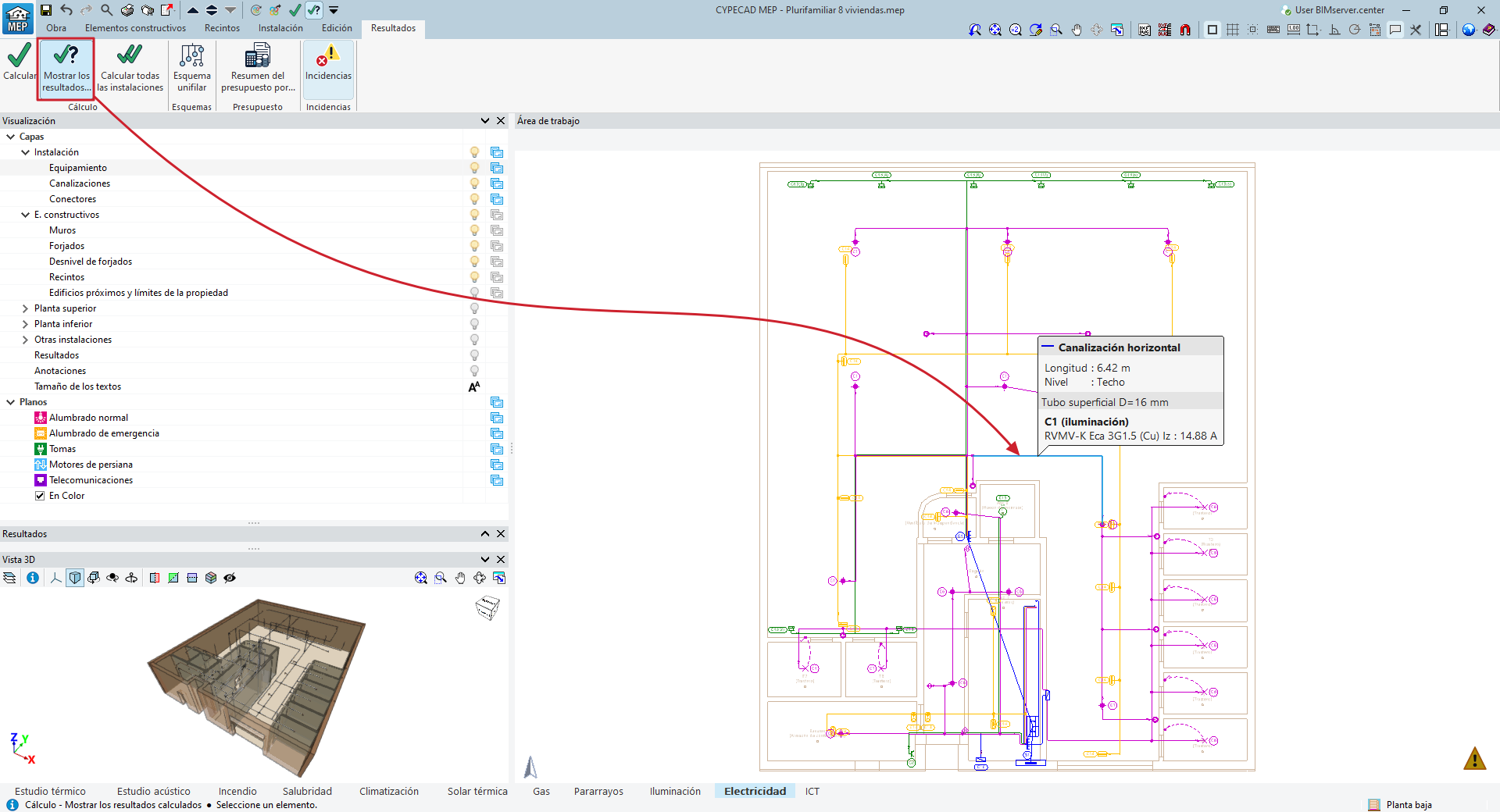

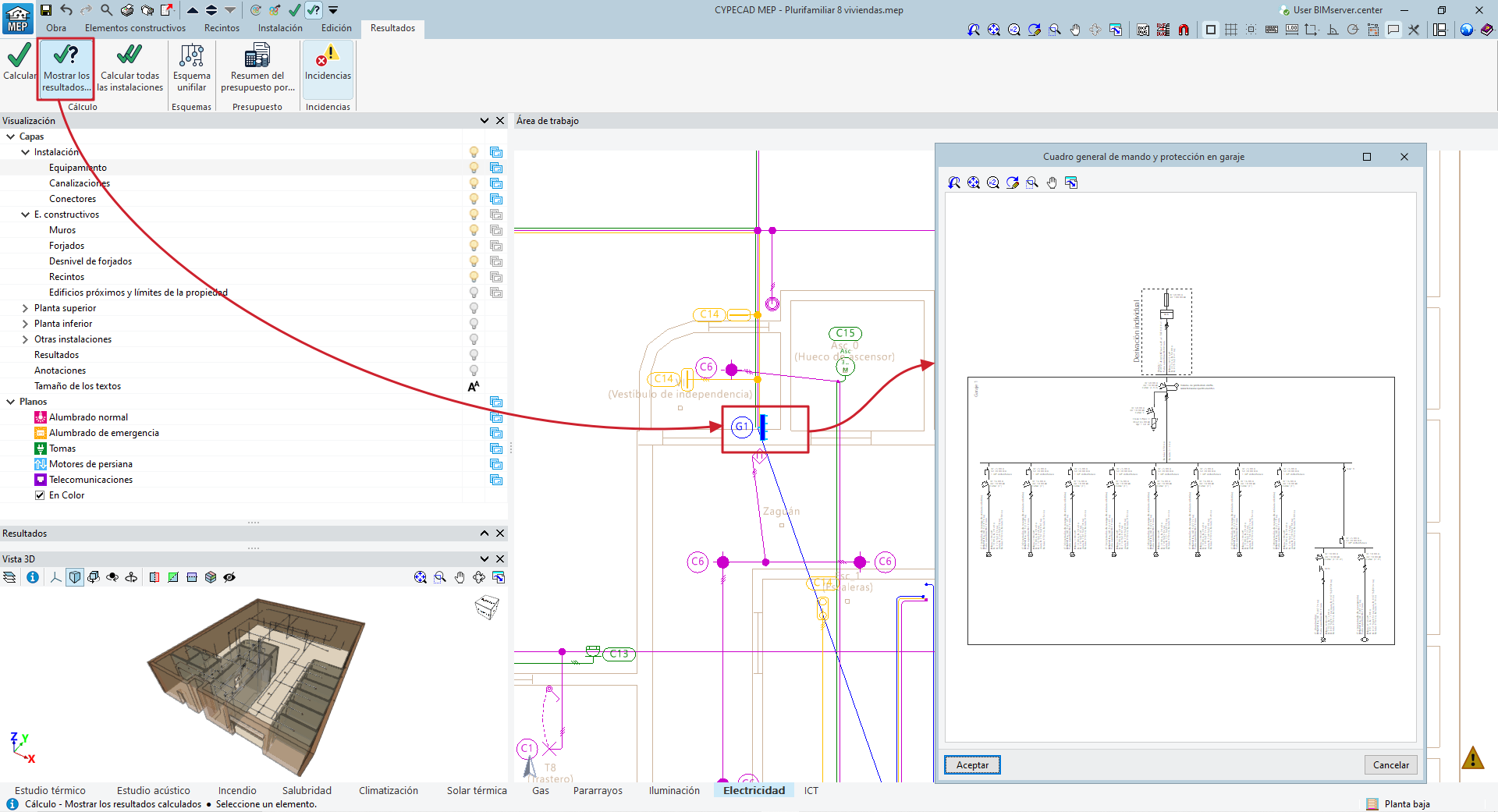

  3. Cálculo y revisión de resultados de cálculo (mediante las opciones de la pestaña "Resultados"):
  4. (Opcional) Si es necesario, es posible realizar ajustes tras el cálculo, incluyendo la modificación de cables y secciones, editando cada cuadro o subcuadro (desde "Instalación", bloque "Edición", "Editar").

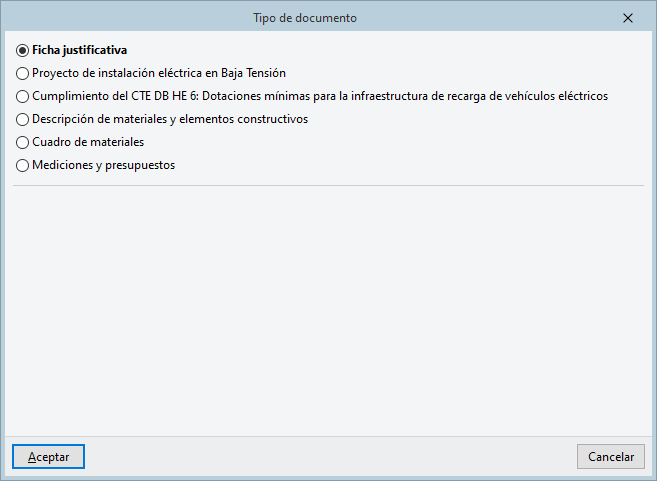

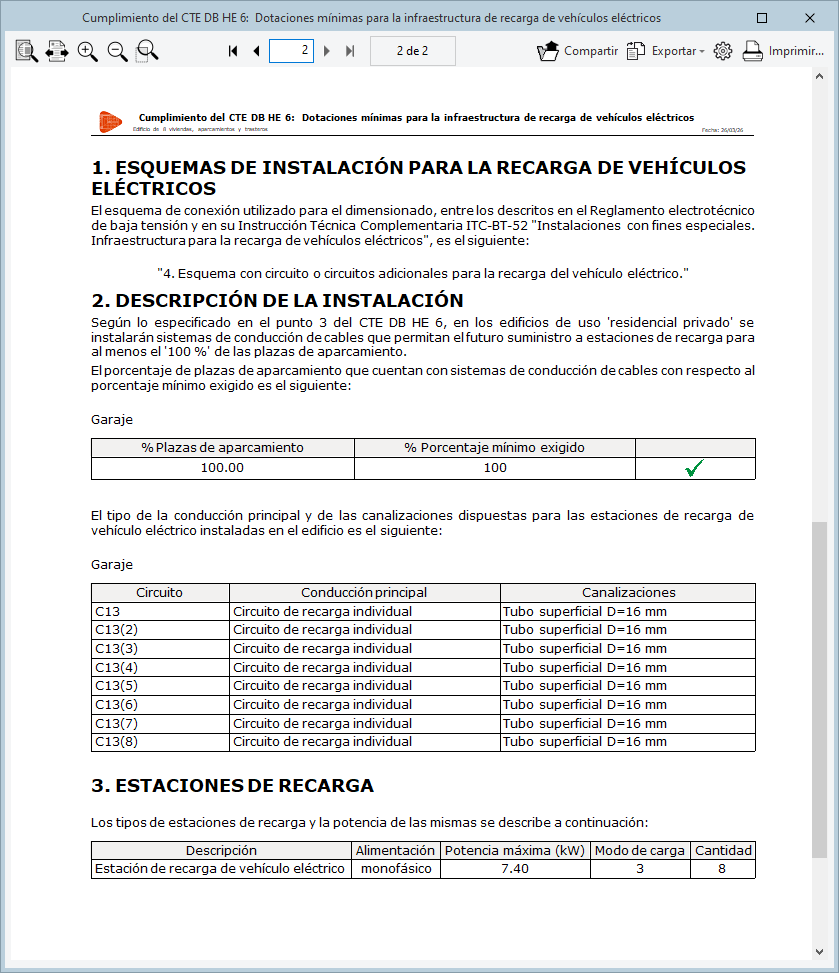

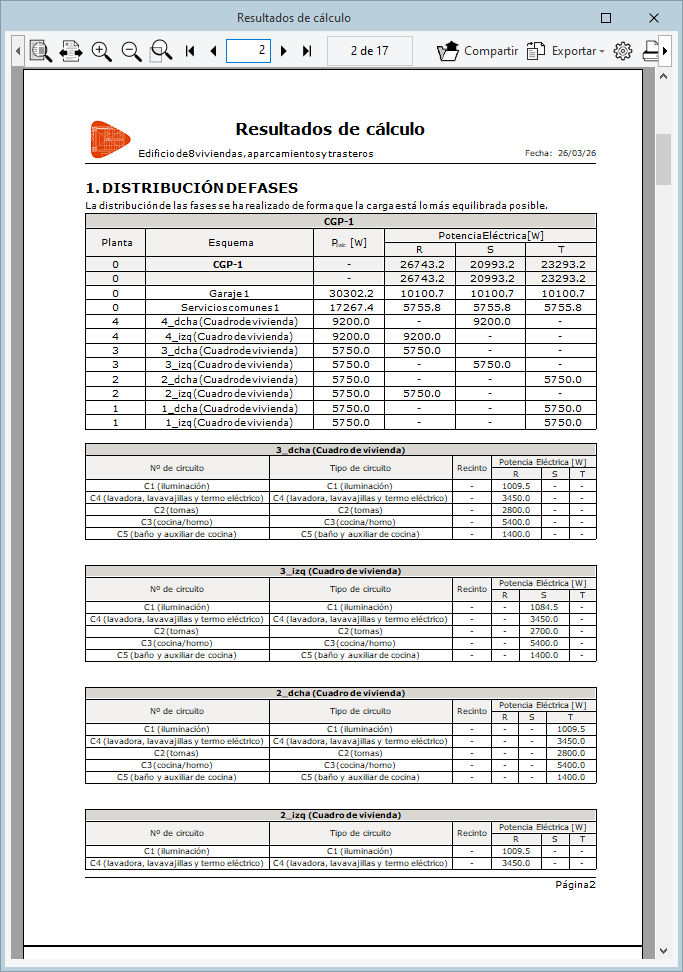

  5. Obtención de listados (desde la opción "Listados" del menú "Archivo" o de la parte superior de la interfaz).

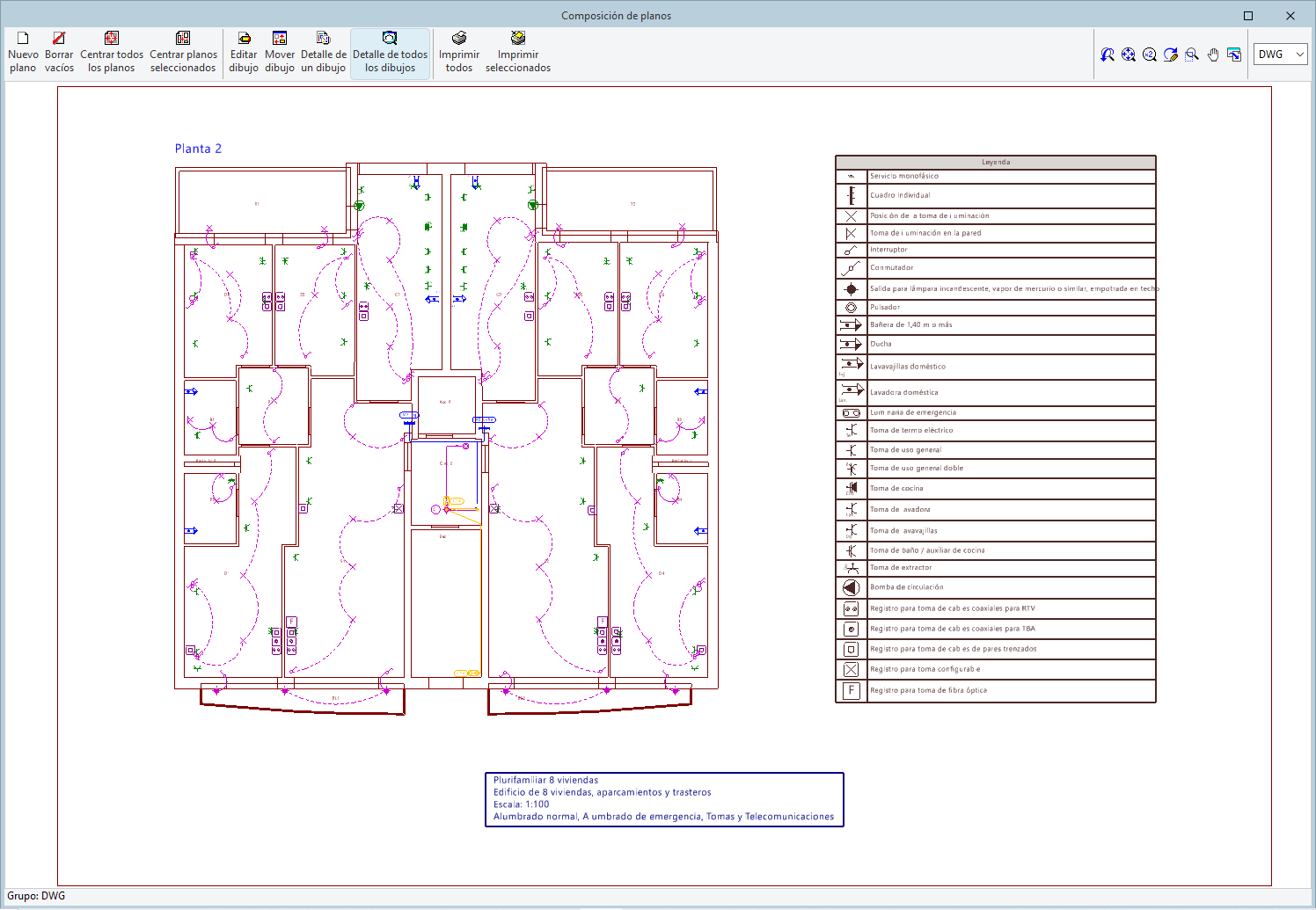

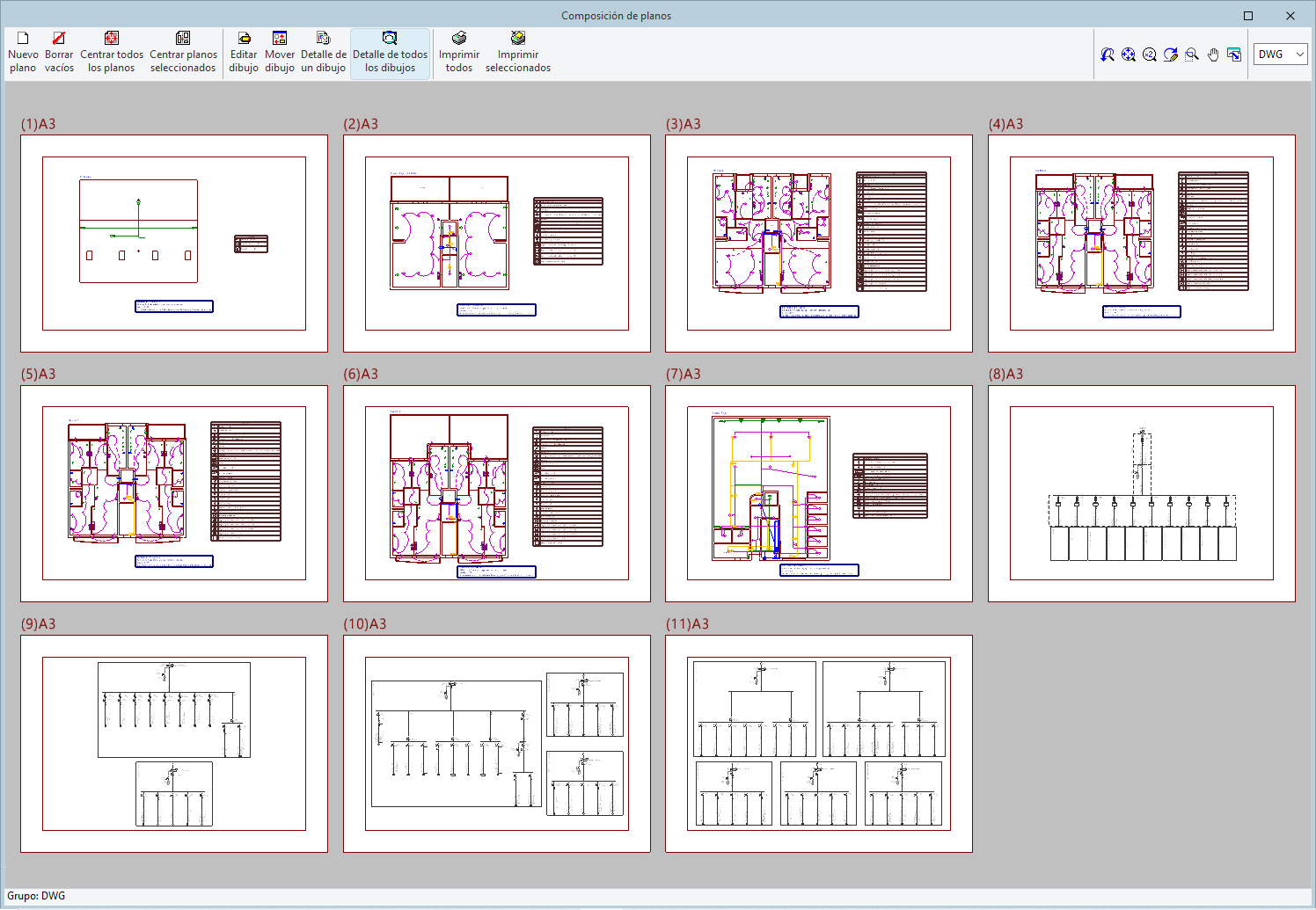

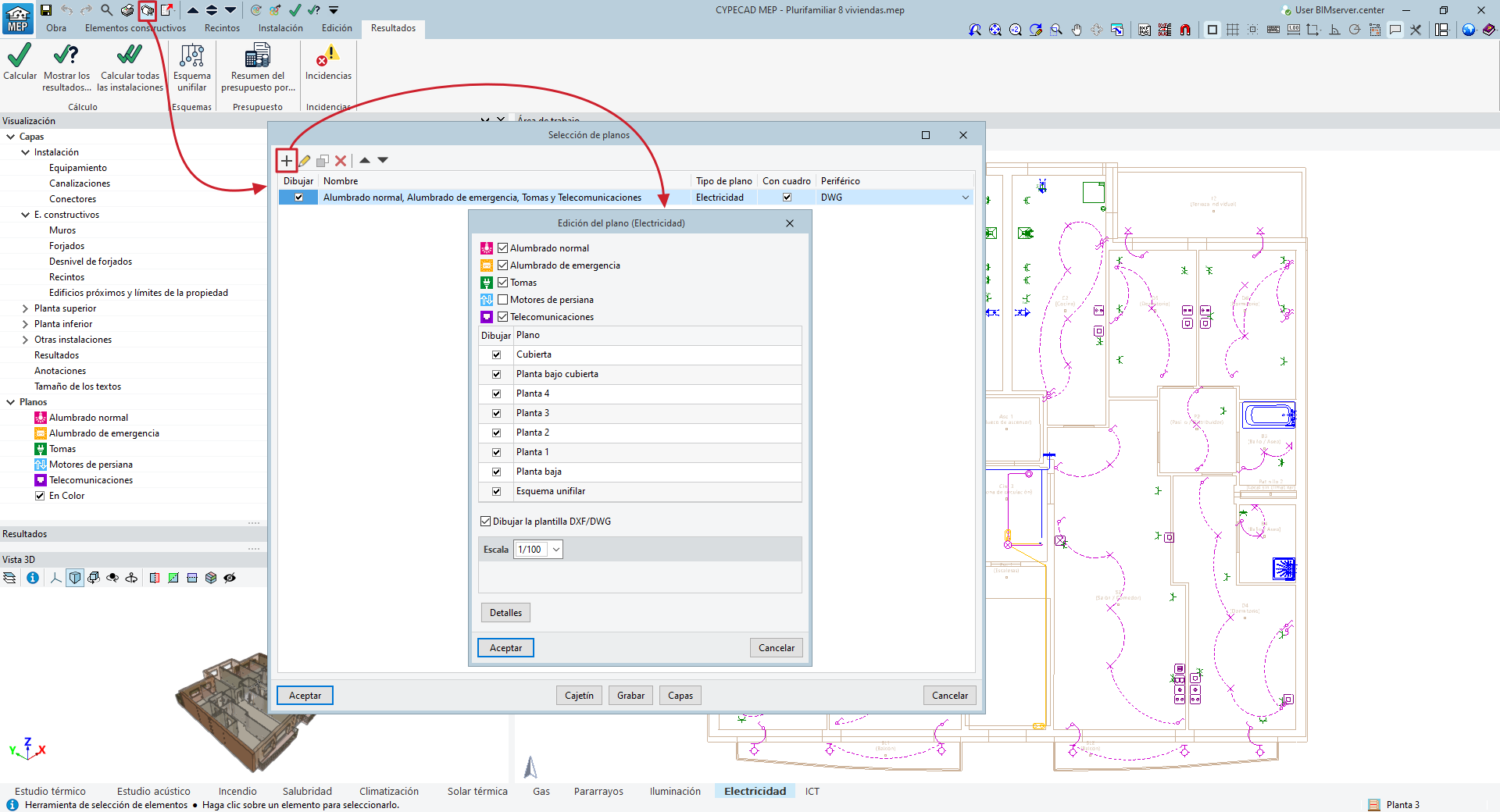

  6. Obtención de planos (desde la opción "Planos" del menú "Archivo" o de la parte superior de la interfaz).

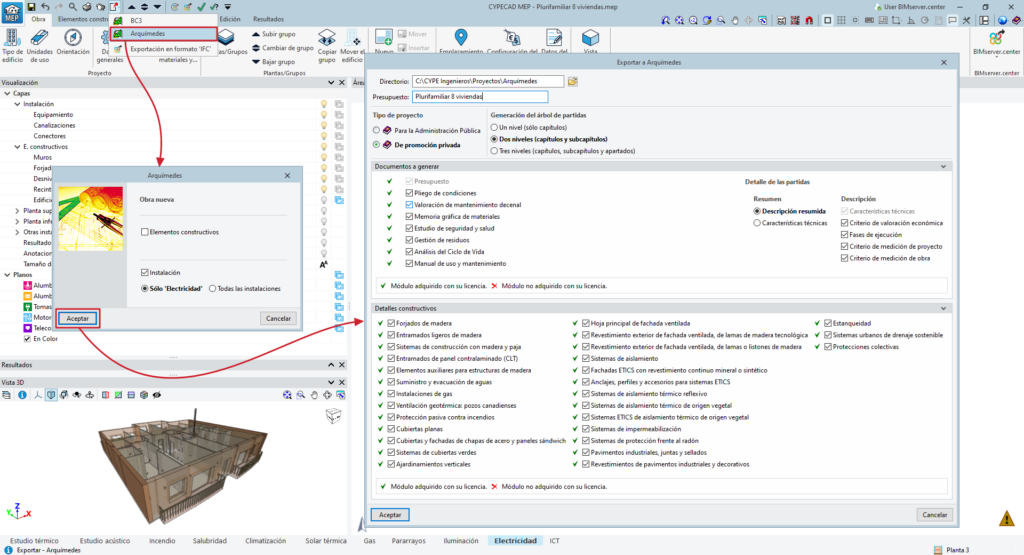

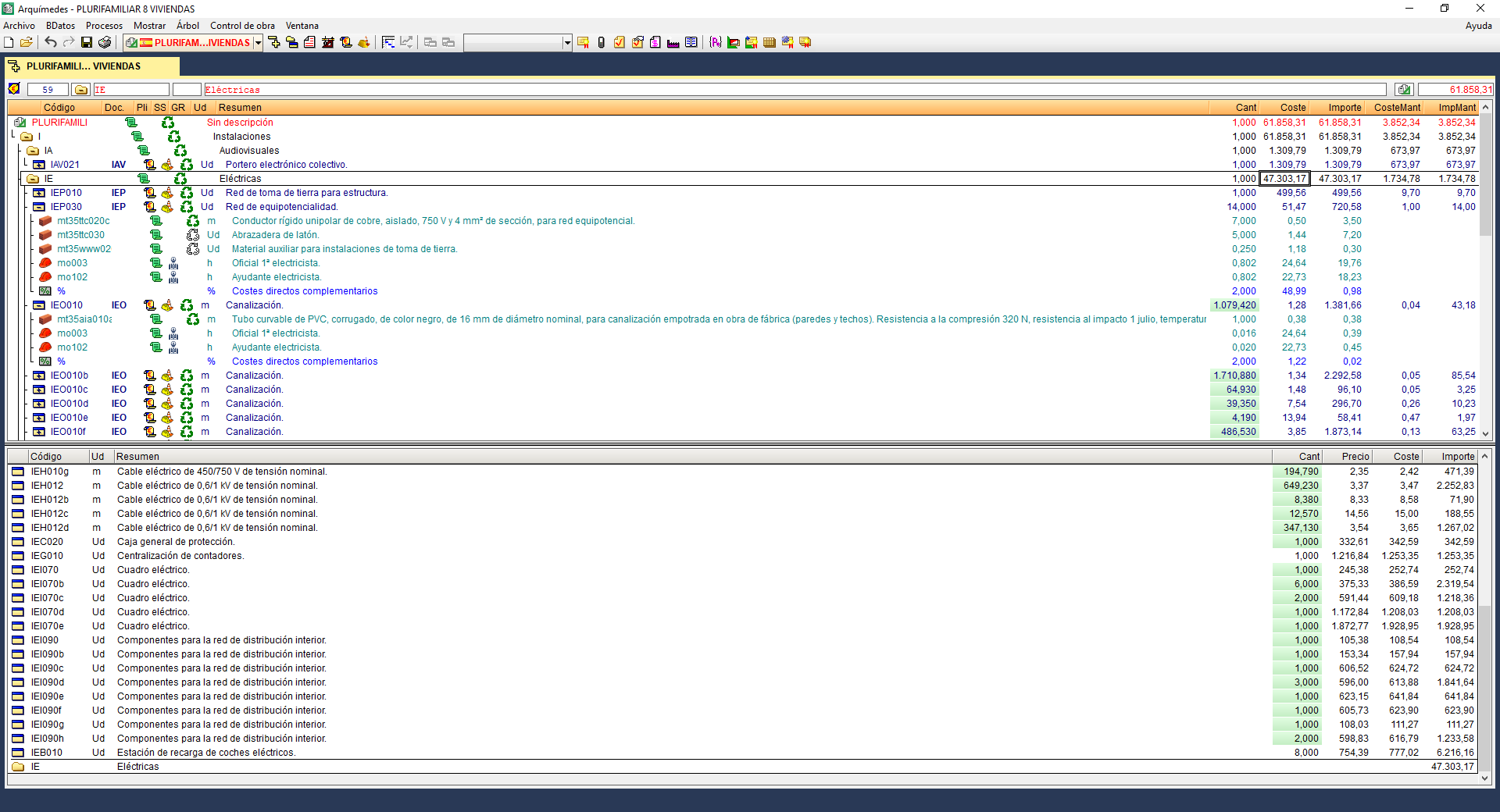

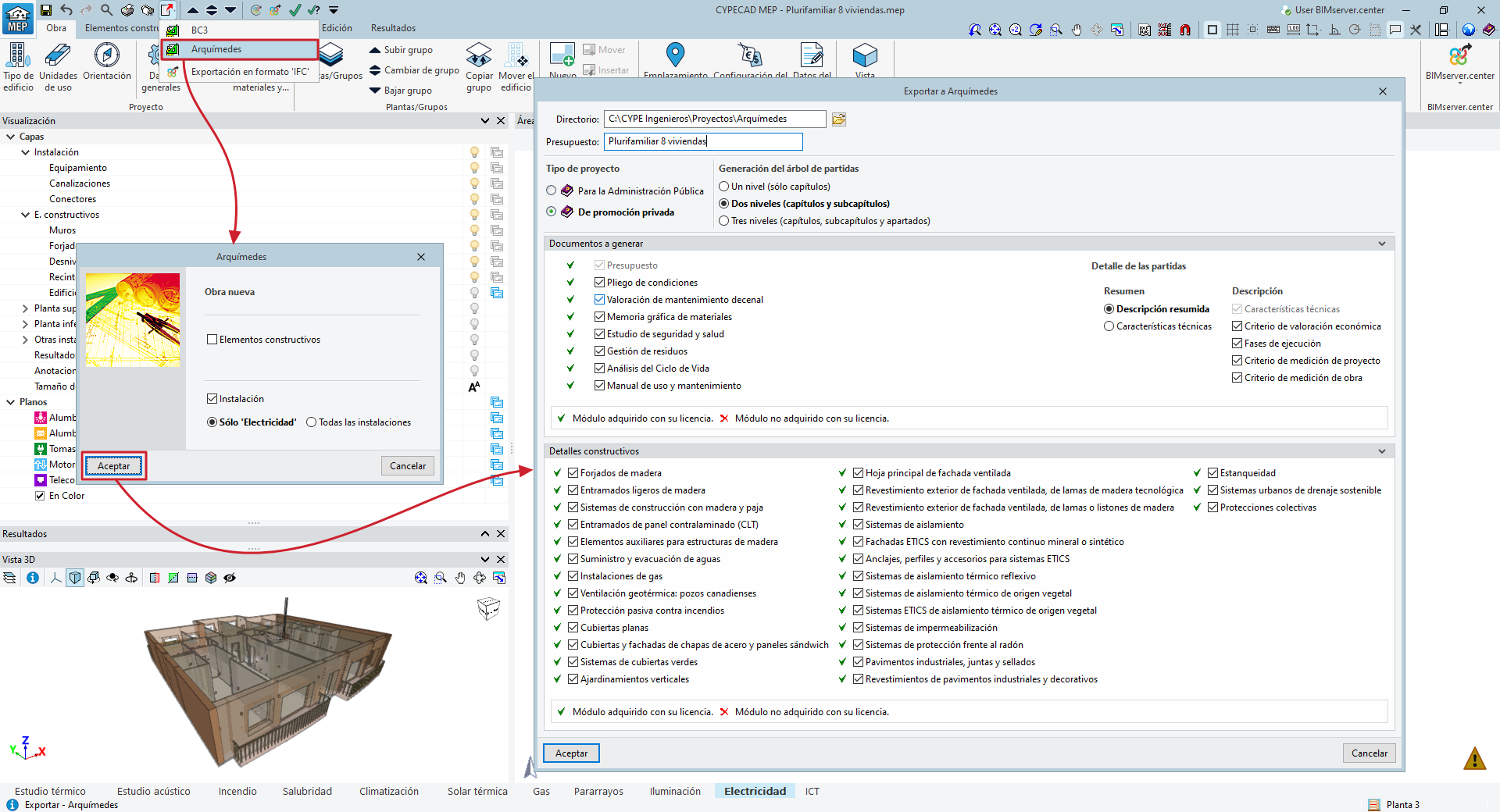

  7. Obtención del presupuesto (desde la opción "Exportar > BC3 / Arquímedes" de la parte superior de la interfaz).
  8. (Opcional) Exportación a BIMserver.center (desde la pestaña "Obra", bloque "BIMserver.center", "Compartir").
Abrir en una nueva ventana

Ejemplos de instalaciones eléctricas

A continuación se muestran ejemplos de instalaciones eléctricas de edificios que se pueden desarrollar en el programa, indicando la disposición de los elementos y las opciones de la pestaña "Instalación" que permiten su introducción en el modelo:

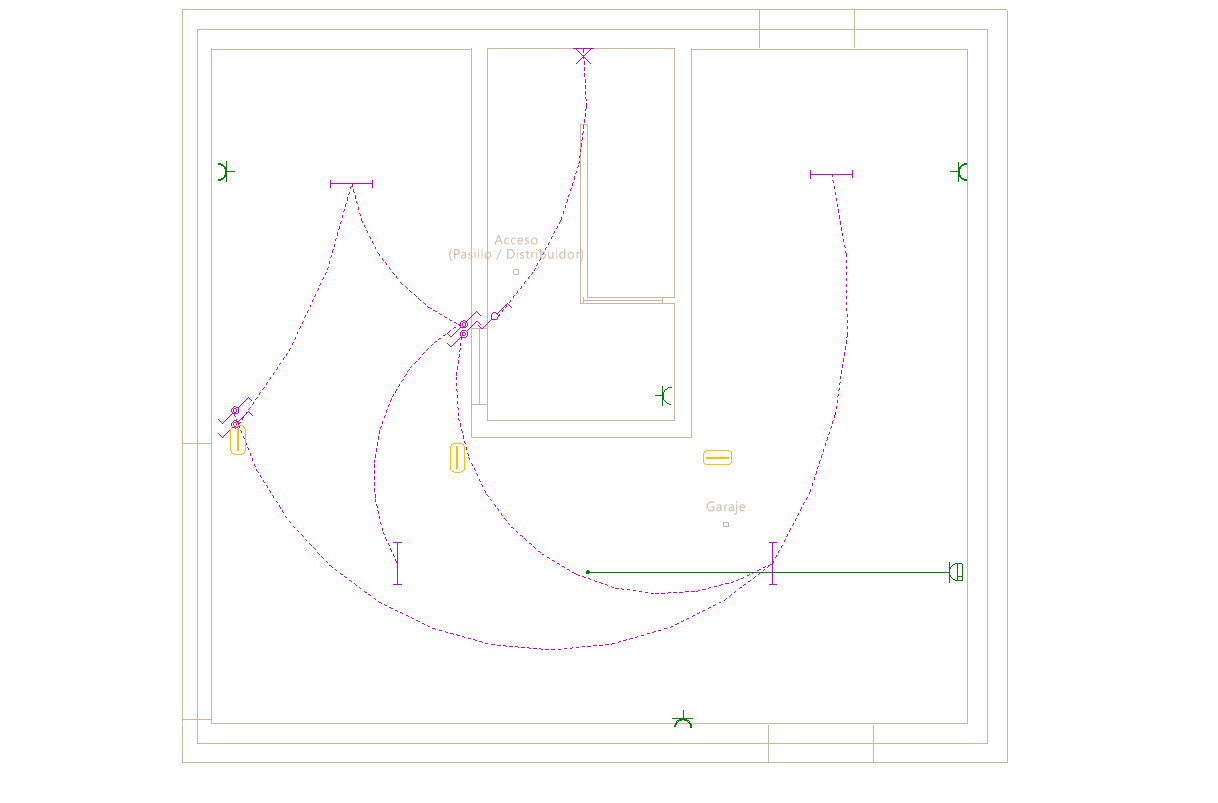

Instalación eléctrica de una vivienda unifamiliar

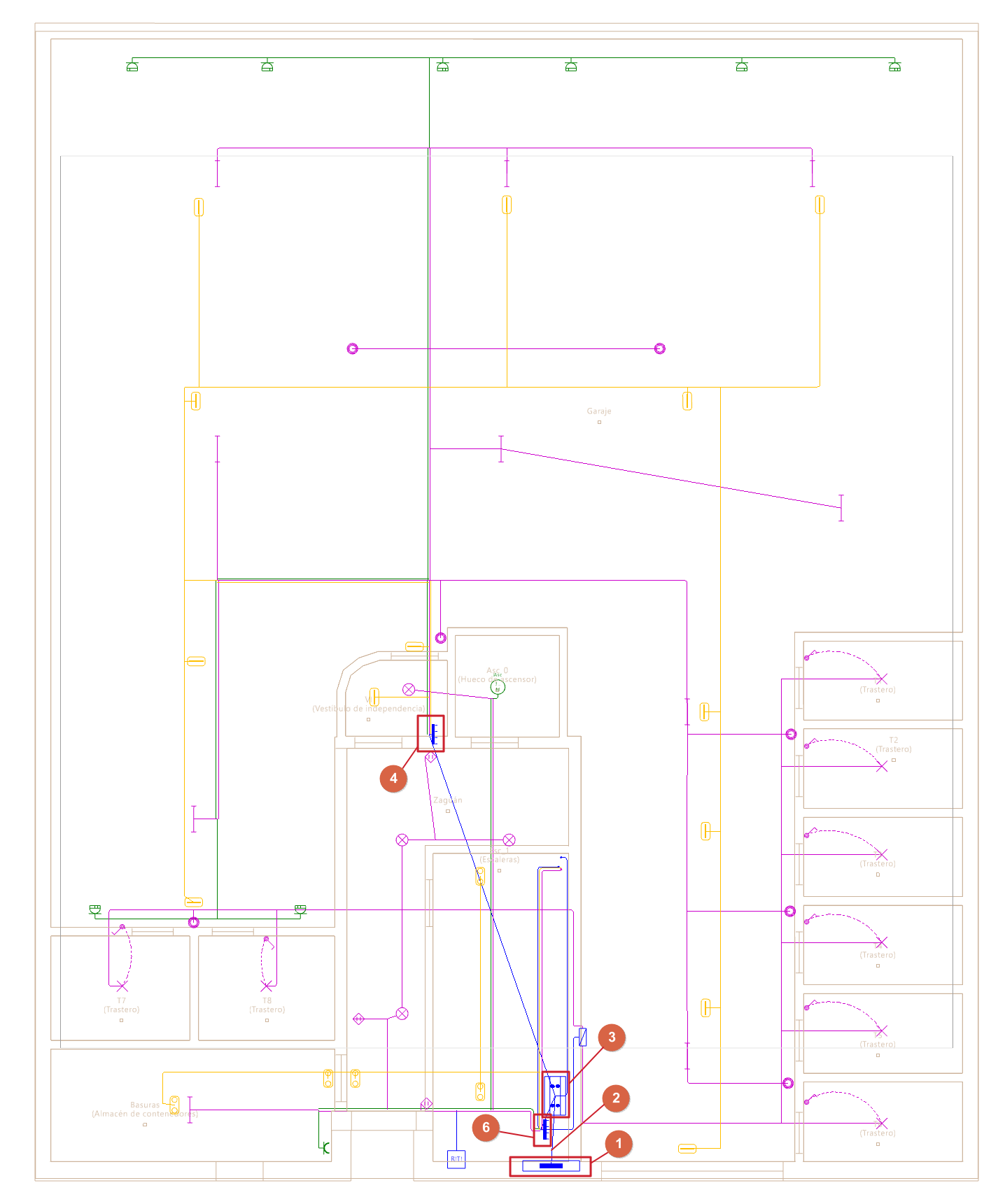

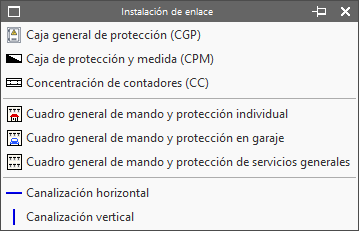

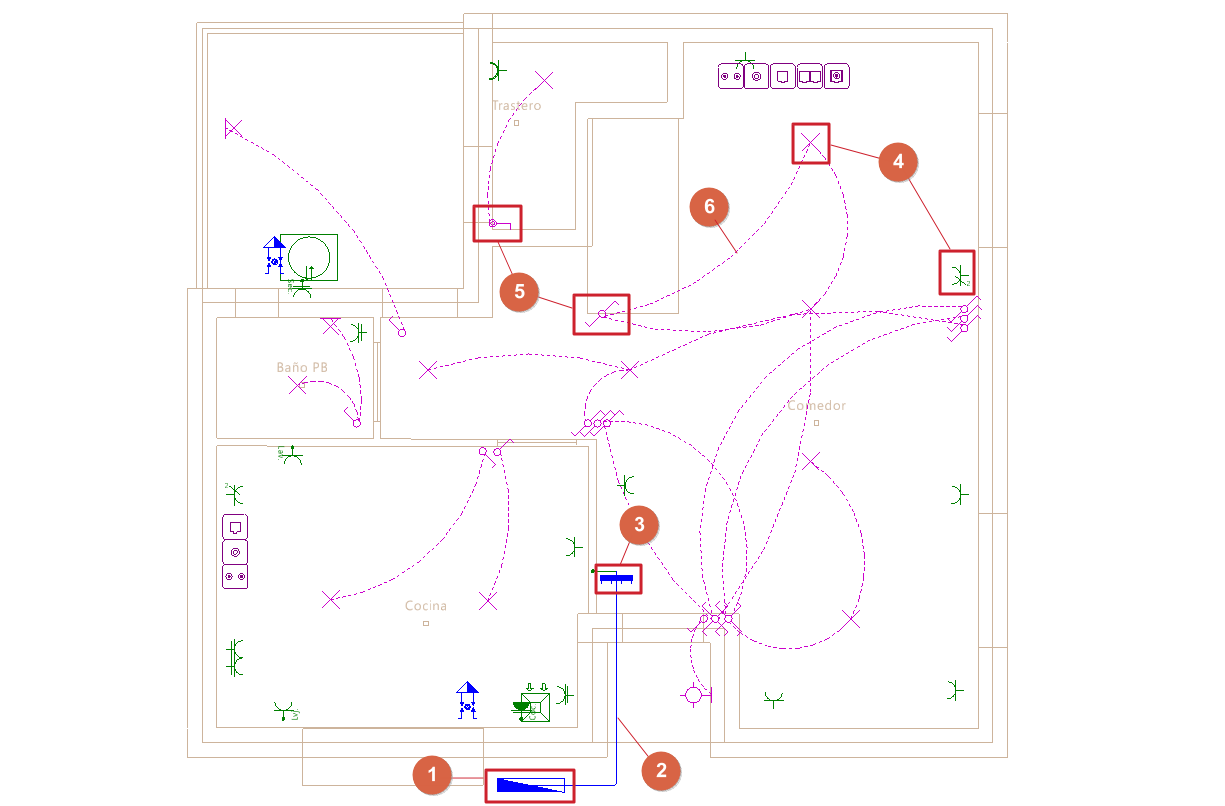

  1. Caja de protección y medida (desde "Instalación de enlace", "Caja de protección y medida (CPM)").
  2. Canalización (desde "Instalación de enlace", "Canalización horizontal").
  3. Cuadro general de mando y protección individual (desde "Instalación de enlace", "Cuadro general de mando y protección individual").

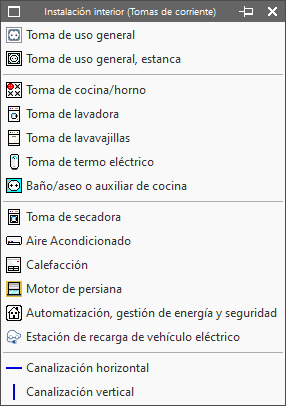

  4. Cargas eléctricas (desde "Instalación interior (Cargas)") y tomas de corriente (desde "Instalación interior (Tomas de corriente)"), incluyendo:
    • Puntos de luz en techo y/o en pared.
    • Tomas de uso general.
    • Tomas de cocina/horno, lavadora, lavavajillas y termo.
    • Tomas de baño/aseo o auxiliares de cocina.
    • En el garaje y el trastero, luminarias, luminarias de emergencia y tomas de uso general estancas.
    • Estación de recarga de vehículo eléctrico.
  5. Mecanismos (desde "Instalación interior (Mecanismos)", incluyendo:
    • Interruptores.
    • Conmutadores.
    • En el garaje y el trastero, interruptores y conmutadores estancos.
  6. Conexiones entre mecanismos y cargas (desde "Instalación interior (Mecanismos)", "Conectar").

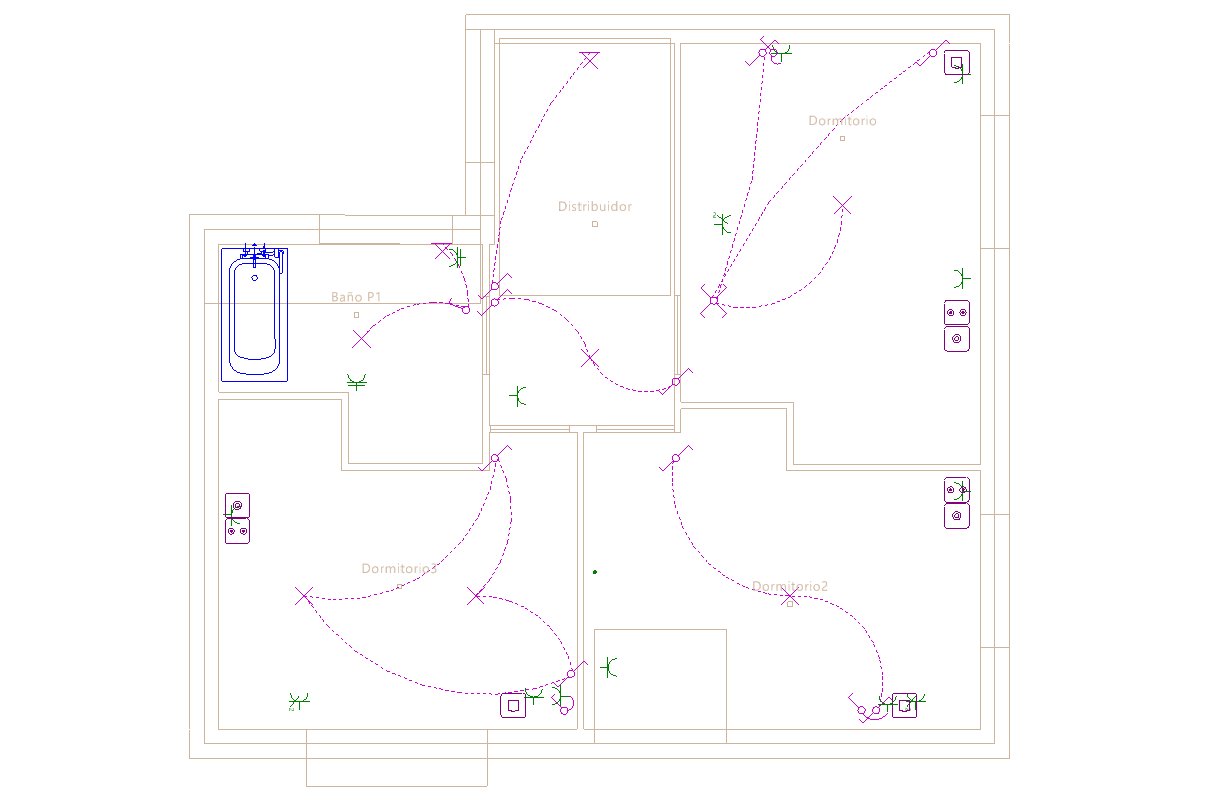

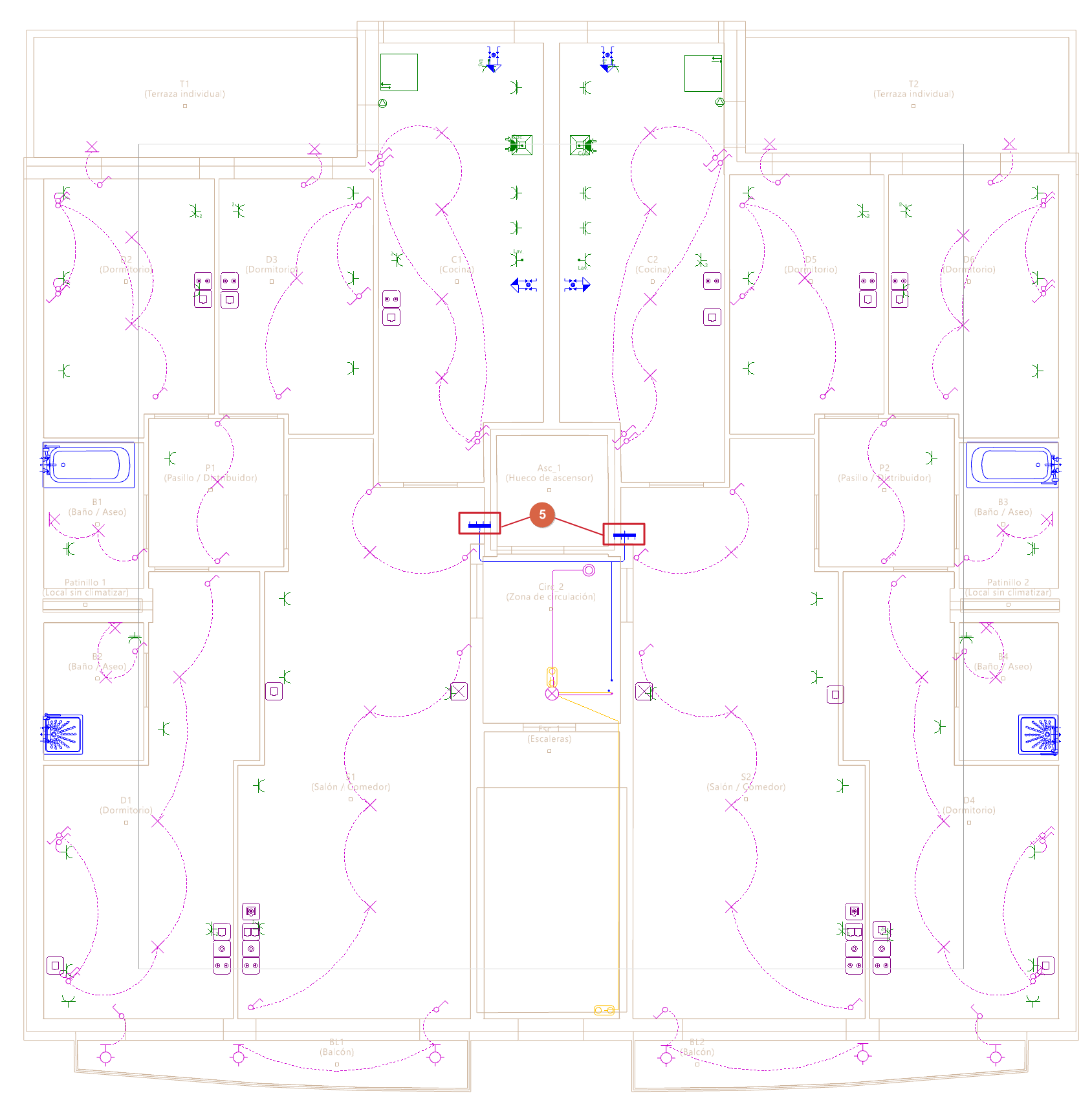

Instalación eléctrica de una vivienda unifamiliar (planta baja)
Instalación eléctrica de una vivienda unifamiliar (planta primera)
Instalación eléctrica de una vivienda unifamiliar (planta sótano)

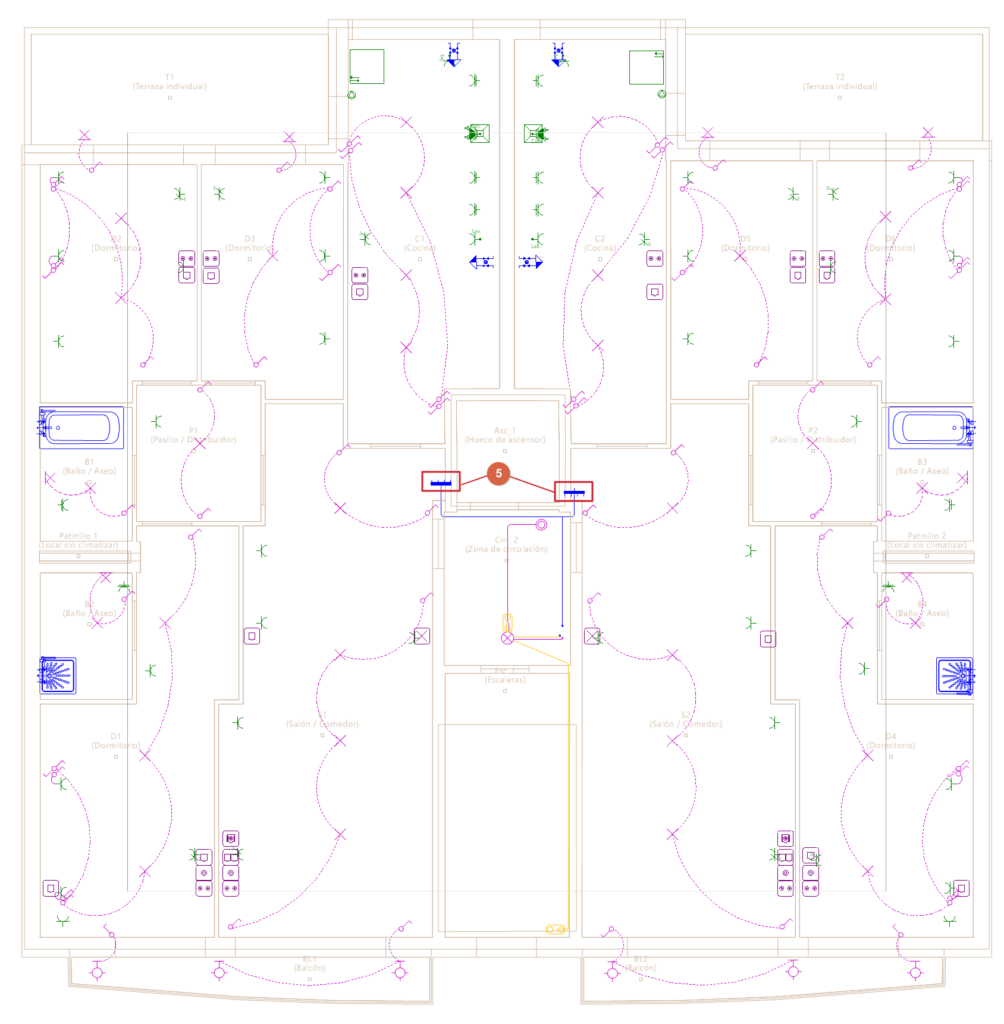

Instalación eléctrica de un edificio plurifamiliar

  1. Caja general de protección (desde "Instalación de enlace", "Caja general de protección (CGP)").
  2. Canalización (desde "Instalación de enlace", "Canalización horizontal").
  3. Concentración de contadores (desde "Instalación de enlace", "Canalización horizontal").
  4. Cuadro de garaje (desde "Instalación de enlace", "Cuadro general de mando y protección en garaje").
  5. Cuadros de vivienda (desde "Instalación de enlace", "Cuadro general de mando y protección individual").
  6. Cuadro de servicios generales (desde "Instalación de enlace", "Cuadro general de mando y protección de servicios generales").

A partir de cada cuadro, se resuelve la instalación interior con cargas, mecanismos, conexiones y/o canalizaciones:

  • Instalación interior en cada vivienda:
    • Cargas eléctricas (desde "Instalación interior (Cargas)") y tomas de corriente (desde "Instalación interior (Tomas de corriente)"), incluyendo:
      • Puntos de luz en techo y/o en pared.
      • Tomas de uso general.
      • Tomas de cocina/horno, lavadora, lavavajillas y termo.
      • Tomas de baño/aseo o auxiliares de cocina.
    • Mecanismos (desde "Instalación interior (Mecanismos)", incluyendo:
      • Interruptores.
      • Conmutadores.
    • Conexiones entre mecanismos y cargas (desde "Instalación interior (Mecanismos)", "Conectar").
  • Instalación del garaje:
    • Cargas eléctricas (desde "Instalación interior (Cargas)") y tomas de corriente (desde "Instalación interior (Tomas de corriente)"), incluyendo:
      • Luminarias y luminarias de emergencia estancas.
      • Tomas de uso general estancas.
      • Estaciones de recarga de vehículo eléctrico.
    • Mecanismos (desde "Instalación interior (Mecanismos)":
      • Pulsadores estancos.
    • Canalizaciones de conexión entre mecanismos y cargas (mediante "Instalación interior (Cargas", "Canalización horizontal").
  • Instalación de servicios generales:
    • Cargas eléctricas (desde "Instalación interior (Cargas)") y tomas de corriente (desde "Instalación interior (Tomas de corriente)"), incluyendo:
      • Luminarias y luminarias de emergencia.
      • Tomas de uso general.
      • Cargas de equipos introducidos en otras solapas (bombas, aspiradores, recintos de telecomunicaciones...).
    • Mecanismos (desde "Instalación interior (Mecanismos)":
      • Detectores de movimiento.
    • Canalizaciones de conexión entre mecanismos y cargas (mediante "Instalación interior (Cargas)", "Canalización horizontal").
Instalación eléctrica de un edificio plurifamiliar (planta baja)
Instalación eléctrica de un edificio plurifamiliar (planta tipo)
Abrir en una nueva ventana

Configuración de los datos generales de la obra (solapa "Electricidad")

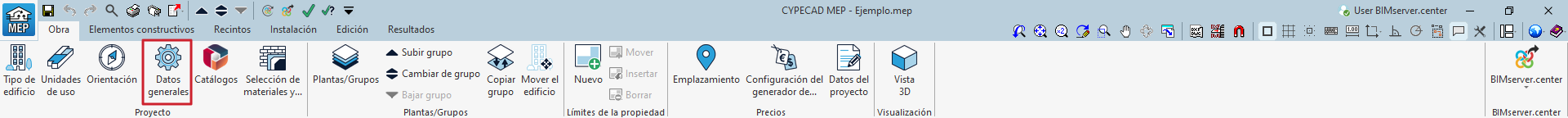

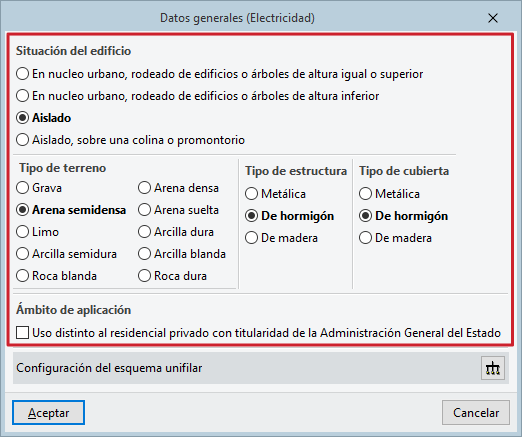

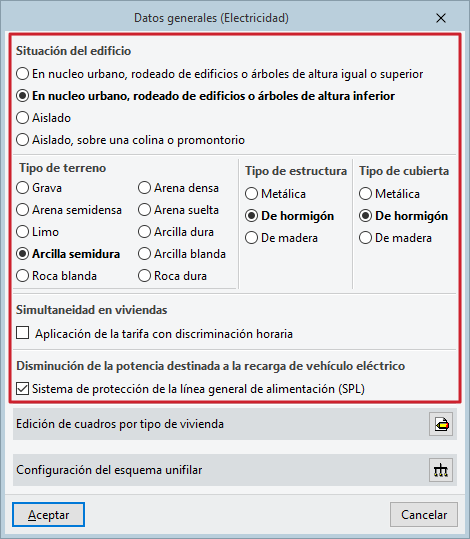

En el bloque "Proyecto" de la barra de herramientas principal de la pestaña "Obra", dentro de la solapa "Electricidad", se pueden definir los datos generales del proyecto a efectos del cálculo de la instalación eléctrica:

Datos generales

Permite consultar y modificar los datos generales del proyecto de la instalación eléctrica. Junto a los datos aportados desde la opción "Emplazamiento", esto permite al programa deducir la información necesaria para realizar el cálculo de los diferentes aspectos y componentes de la instalación.

El panel ofrece las siguientes opciones y apartados. Algunas de ellas aparecen en función del "Tipo de edificio" seleccionado mediante la opción correspondiente de la pestaña "Obra":

Situación del edificio

Permite describir la situación del edificio en relación con su entorno:

  • En núcleo urbano, rodeado de edificios o árboles de altura igual o superior
  • En núcleo urbano, rodeado de edificios o árboles de altura inferior
  • Aislado
  • Aislado, sobre una colina o promontorio

Tipo de terreno

Permite seleccionar el tipo de terreno en el que se ubica el edificio:

  • Grava
  • Arena semidensa
  • Limo
  • Arcilla semidura
  • Roca blanda
  • Arena densa
  • Arena suelta
  • Arcilla dura
  • Arcilla blanda
  • Roca dura

Tipo de estructura

Permite seleccionar el material de la estructura del edificio:

  • Metálica
  • De hormigón
  • De madera

Tipo de cubierta

Permite seleccionar el material que conforma la cubierta del edificio:

  • Metálica
  • De hormigón
  • De madera

Simultaneidad en viviendas (en edificios de viviendas)

  • Aplicación de la tarifa con discriminación horaria (opcional)
    Al activar esta casilla se considera que está previsto el aprovechamiento de la tarifa con discriminación horaria. En este caso, no se aplicará la reducción por simultaneidad en viviendas, y el coeficiente de simultaneidad se tomará igual al número de viviendas. Esta opción es de aplicación, por ejemplo, para la previsión de calefacción eléctrica con acumuladores.

Ámbito de aplicación (en edificios terciarios)

  • Uso distinto al residencial privado con titularidad de la Administración General del Estado (opcional)
    Si se activa esta opción, a efectos de la comprobación del DB HE 6, se comprobará que exista una estación cada 20 plazas según el tercer párrafo del apartado 3.2.b., en lugar de cada 40 plazas.

Disminución de la potencia destinada a la recarga de vehículo eléctrico (en edificios de varios titulares)

  • Sistema de protección de la línea general de alimentación (SPL) (opcional)
    Activando esta casilla se indica que existe un sistema de protección en la línea general de alimentación.
    El sistema de protección de la línea general de alimentación (SPL) evita el fallo de suministro en un esquema colectivo mediante la disminución momentánea de la potencia destinada a la recarga del vehículo eléctrico.
    Su instalación es opcional y afecta directamente a la previsión de cargas que se realizará considerando un factor de simultaneidad de las cargas del vehículo eléctrico con el resto de la instalación igual a 0,3 cuando se instale el SPL y de 1 cuando no se instale.

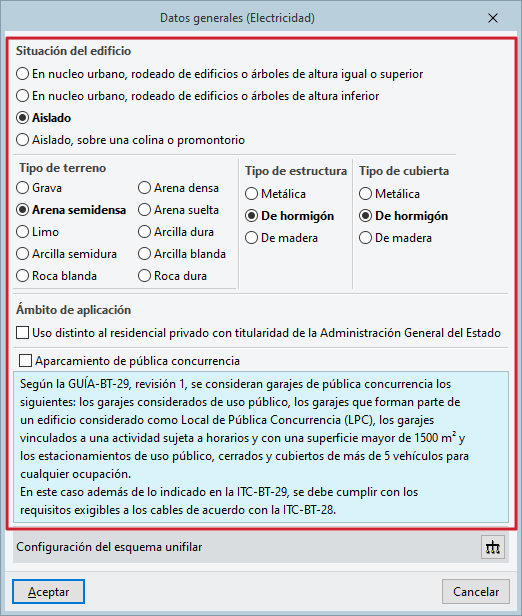

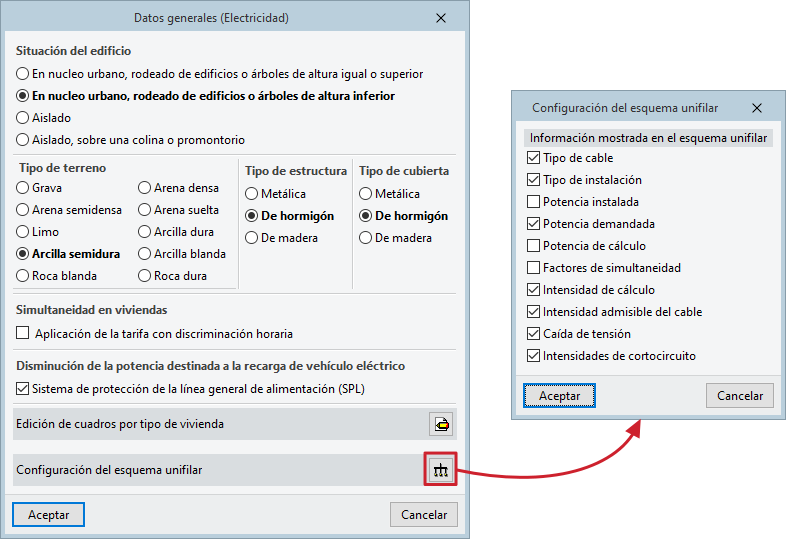

Configuración de datos generales para el proyecto de la instalación eléctrica en un edificio de viviendas
Configuración de datos generales para el proyecto de la instalación eléctrica en un edificio terciario

Aparcamiento de pública concurrencia (en edificios de tipo "Aparcamiento")

Al activar esta casilla, se indica al programa que el aparcamiento es un garaje de pública concurrencia.

Nota:
Según la GUÍA-BT-29, revisión 1, se consideran garajes de pública concurrencia los siguientes:

-los garajes considerados de uso público,
-los garajes que forman parte de un edificio considerado como Local de Pública Concurrencia (LPC),
-los garajes vinculados a una actividad sujeta a horarios y con una superficie mayor de 1500 m2
-y los estacionamientos de uso público, cerrados y cubiertos de más de 5 vehículos para cualquier ocupación.

En este caso además de lo indicado en la ITC-BT-29, se debe cumplir con los requisitos exigibles a los cables de acuerdo con la ITC-BT-28.
Configuración de datos generales para el proyecto de la instalación eléctrica en un edificio de tipo "Aparcamiento"

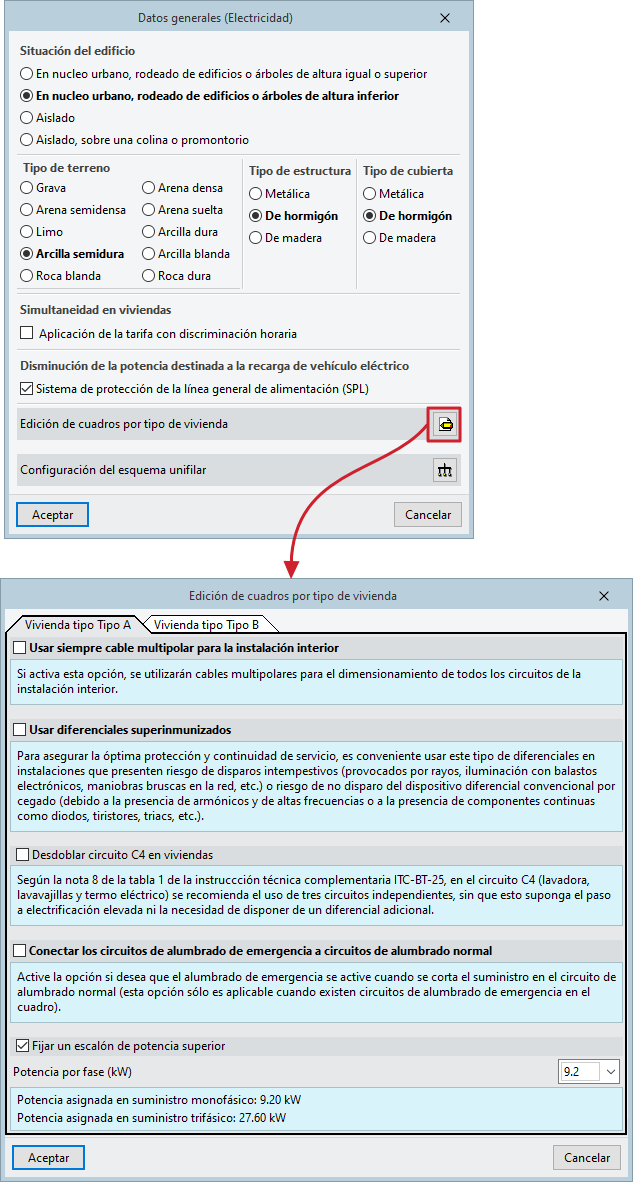

Edición de cuadros por tipo de vivienda (en edificios de viviendas)

Este apartado aparece en los edificios de viviendas (tipos "Unifamiliar", "Plurifamiliar" y "Adosados") y permite ajustar aspectos variados de la configuración de sus cuadros eléctricos.

En el caso de edificios de varias viviendas, es necesario indicar los datos para cada tipo de vivienda (definido desde la opción "Unidades de uso" de la pestaña "Obra") en las diferentes pestañas disponibles.

Las opciones disponibles en cada pestaña son las siguientes:

  • Usar siempre cable multipolar para la instalación interior (opcional)
    Si se activa esta opción, se utilizarán cables multipolares para el dimensionamiento de todos los circuitos de la instalación interior.
  • Usar diferenciales superinmunizados (opcional)
    Activando esta casilla se indica al programa que se usarán diferenciales superinmunizados. Es conveniente usar este tipo de diferenciales en instalaciones que presenten riesgo de disparos intempestivos (provocados por rayos, iluminación con balastos electrónicos, maniobras bruscas en la red, etc.) o riesgo de no disparo del dispositivo diferencial convencional por cegado (debido a la presencia de armónicos y de altas frecuencias o a la presencia de componentes continuas como diodos, tiristores, triacs, etc.) para asegurar la óptima protección y continuidad de servicio.
  • Desdoblar circuito C4 en viviendas (opcional)
    Activando esta casilla, el circuito C4 se desdobla en tres circuitos independientes. Según la nota 8 de la tabla 1 de la instrucción técnica complementaria ITC-BT-25, en el circuito C4 (lavadora, lavavajillas y termo eléctrico) se recomienda el uso de tres circuitos independientes, sin que esto suponga el paso a electrificación elevada ni la necesidad de disponer de un diferencial adicional.
  • Conectar los circuitos de alumbrado de emergencia a circuitos de alumbrado normal (opcional)
    El usuario debe activar esta opción si desea que los circuitos de alumbrado de emergencia se conecten a los circuitos de alumbrado normal. De esta forma, el alumbrado de emergencia se activa mediante baterías cuando se corta el suministro en el circuito de alumbrado normal. Esta opción sólo es aplicable cuando existen circuitos de alumbrado de emergencia en el cuadro.
  • Fijar un escalón de potencia superior (opcional)
    Permite forzar una "Potencia por fase (kW)" para los cuadros de vivienda de cada tipo seleccionando uno de los siguientes escalones de potencia disponibles:
    • 5.75 (Potencia asignada en suministro monofásico: 5.75 kW; Potencia asignada en suministro trifásico: 17,25 kW)
    • 7.36 (Potencia asignada en suministro monofásico: 7.36 kW; Potencia asignada en suministro trifásico: 22.08 kW)
    • 9.2 (Potencia asignada en suministro monofásico: 9.20 kW; Potencia asignada en suministro trifásico: 27.60 kW)
    • 11.5 (Potencia asignada en suministro monofásico: 11.50 kW; Potencia asignada en suministro trifásico: 34.50 kW)
    • 14.49 (Potencia asignada en suministro monofásico: 14.49 kW; Potencia asignada en suministro trifásico: 43.47 kW)
Edición de cuadros por tipo de vivienda

Configuración del esquema unifilar

Este apartado permite abrir un panel donde se puede configurar la "Información mostrada en el esquema unifilar". Los rótulos de texto que se pueden activar o desactivar son los siguientes:

  • Tipo de cable (opcional)
  • Tipo de instalación (opcional)
  • Potencia instalada (opcional)
  • Potencia demandada (opcional)
  • Potencia de cálculo (opcional)
  • Factores de simultaneidad (opcional)
  • Intensidad de cálculo (opcional)
  • Intensidad admisible del cable (opcional)
  • Caída de tensión (opcional)
  • Intensidades de cortocircuito (opcional)
Configuración del esquema unifilar
Abrir en una nueva ventana

Herramientas para introducir la instalación eléctrica

Dentro de la solapa "Electricidad", en la barra de herramientas principal de la pestaña "Instalación" de la parte superior se pueden encontrar las siguientes menús de opciones que permiten introducir los elementos que componen la instalación eléctrica en el modelo:

Menú "Instalación de enlace"

Este menú reúne las opciones para definir la instalación de enlace y para introducir los cuadros eléctricos del edificio:

  • Caja general de protección (CGP)
  • Caja de protección y medida (CPM)
  • Concentración de contadores (CC)
  • Cuadro general de mando y protección individual
  • Cuadro general de mando y protección en garaje
  • Cuadro general de mando y protección de servicios generales
  • Canalización horizontal
  • Canalización vertical

Los siguientes menús permiten describir la distribución de la instalación interior:

Menú "Instalación interior (Cargas)"

Este menú reúne las opciones para introducir subcuadros y cargas eléctricas como puntos de luz, luminarias y puntos de alumbrado, motores y cargas genéricas:

  • Subcuadro
  • Dispositivo de control centralizado para ventilación híbrida
  • Punto de luz en techo
  • Punto de luz en pared
  • Luminaria para el interior del edificio (alumbrado normal)
  • Luminaria para el garaje (alumbrado normal)
  • Luminaria para el exterior del edificio (alumbrado normal)
  • Luminaria de emergencia
  • Luminaria de emergencia, estanca
  • Alumbrado exterior: Baliza
  • Alumbrado exterior: Farola
  • Alumbrado exterior: Proyector
  • Alumbrado exterior: Columna con luminaria decorativa
  • Motor de ascensor
  • Carga definida por el usuario
  • Canalización horizontal
  • Canalización vertical

Menú "Instalación interior (Tomas de corriente)"

Este menú reúne las opciones para introducir tomas de corriente de diferentes tipos:

  • Toma de uso general
  • Toma de uso general, estanca
  • Toma de cocina/horno
  • Toma de lavadora
  • Toma de lavavajillas
  • Toma de termo eléctrico
  • Baño/aseo o auxiliar de cocina
  • Toma de secadora
  • Aire Acondicionado
  • Calefacción
  • Motor de persiana
  • Automatización, gestión de energía y seguridad
  • Estación de recarga de vehículo eléctrico
  • Canalización horizontal
  • Canalización vertical

Menú "Instalación interior (Mecanismos)"

Este menú reúne las opciones para introducir mecanismos como interruptores, conmutadores, cruzamientos o pulsadores, así como para conectarlos con las cargas que gobiernan:

  • Interruptor
  • Interruptor doble
  • Conmutador
  • Conmutador doble
  • Cruzamiento
  • Interruptor para motor de persiana
  • Pulsador
  • Detector de movimiento
  • Interruptor estanco
  • Interruptor doble estanco
  • Conmutador estanco
  • Conmutador doble estanco
  • Cruzamiento estanco
  • Pulsador estanco
  • Zumbador
  • Toma de interfono
  • Conectar
  • Desconectar
Abrir en una nueva ventana

Asociación de las cargas a los cuadros y subcuadros

La asociación de las cargas eléctricas a los cuadros y/o subcuadros de la instalación para crear o generar los circuitos puede ser automática o manual:

Asociación automática de cargas a cuadros y subcuadros

Los circuitos se pueden generar automáticamente (sin necesidad de introducir canalizaciones entre las cargas y los cuadros o subcuadros) mediante la ubicación de las cargas, cuadros y subcuadros en los recintos, considerando además la definición de unidades de uso en su caso.

Para ello, el programa utiliza estos criterios:

  • Asociación de cargas a cuadros
    • En un edificio con varios titulares (varias viviendas, locales u oficinas con distintos cuadros), las cargas dispuestas en cualquier recinto de una unidad de uso y sin conectar con canalizaciones se asociarán automáticamente al cuadro correspondiente a dicha unidad de uso (vivienda, local u oficina).
    • En un edificio de un único titular, las cargas dispuestas en cualquier recinto del edificio y sin conectar con canalizaciones se asociarán al único cuadro dispuesto en el modelo.
  • Asociación de cargas a subcuadros
    Si se han introducido subcuadros en el modelo, las cargas dispuestas en un recinto se asociarán automáticamente al subcuadro que se haya dispuesto en el mismo recinto.

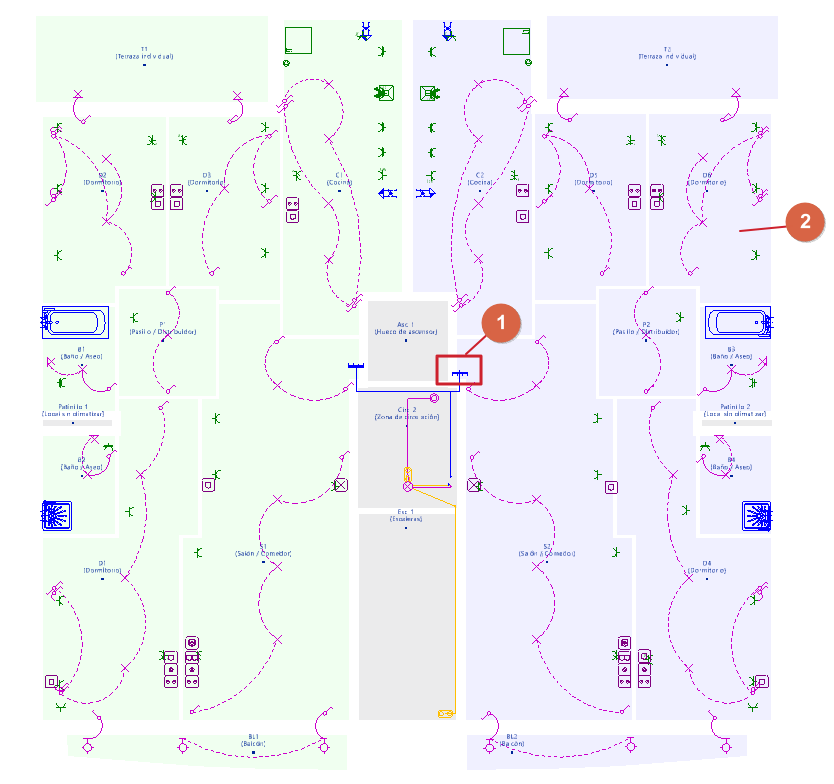

Instalación eléctrica con un cuadro asociado a una unidad de uso (1), y con cargas eléctricas dispuestas en recintos asociados a la misma unidad de uso (2)

Asociación manual mediante canalizaciones

Para realizar una asociación manual, es necesario conectar mediante canalizaciones las cargas con los cuadros y/o subcuadros a los que deben vincularse, según el criterio del usuario.

Estas canalizaciones se pueden introducir desde las opciones "Instalación interior (Cargas) > Canalización horizontal / Canalización vertical".

Cada canalización dibujada desde el cuadro o subcuadro representará un circuito independiente.

Instalación eléctrica con un cuadro eléctrico (1) y con canalizaciones (2) uniendo las cargas eléctricas con el cuadro
Abrir en una nueva ventana

Cálculo, comprobaciones y dimensionamiento (solapa "Electricidad")

Tras efectuar las decisiones globales de proyecto y diseñar la instalación en planta, CYPECAD MEP realiza el cálculo y el dimensionamiento de la red de toma de tierra, las cajas generales de protección, la línea general de alimentación, la centralización de contadores, las derivaciones individuales, los cuadros generales de mando y protección, y las corrientes de cortocircuito, según los siguientes criterios:

Parte del cálculoNorma contempladaAcciones en el programa
Cálculo y dimensionamiento automático de la red de toma de tierraITC-BT-26El usuario sólo introduce el tipo de terreno y el tipo de estructura.
Cálculo y dimensionamiento automático de las Cajas Generales de ProtecciónITC-BT-13Se pide al proyectista la disposición sobre el plano de la Caja General de Protección (CGP) y la Caja de Protección y Medida (CPM).

El programa las dimensiona utilizando todas las cargas del proyecto de acuerdo con los respectivos coeficientes de simultaneidad (según la ITC-BT-10).
Además, cuando sea necesario, el usuario puede introducir varias CGP y varias CPM en el mismo proyecto.
Cálculo y dimensionamiento automático de la Línea General de Alimentación ITC-BT-14La Línea General de Alimentación se dimensiona utilizando todas las cargas del proyecto de acuerdo con los respectivos coeficientes de simultaneidad (ITC-BT-10). Cuando sea necesario, el proyectista puede introducir varias LGA.
Cálculo y dimensionamiento automático de la Centralización de ContadoresITC-BT-16Cada Concentración de Contadores se dimensiona disponiendo los módulos de interruptor general de maniobra, embarrado general, fusibles de seguridad, contadores monofásicos, contadores trifásicos, servicios generales, y embarrado de protección con bornes de salida y conexión a tierra. El proyectista puede introducir varias CC cuando sea necesario.

El programa agrupa automáticamente varias Concentraciones de contadores en una única Centralización de contadores, cuando se encuentran próximas en una misma planta. Tras el cálculo, se indica al usuario si se ha realizado o no dicha agrupación.
Cálculo y dimensionamiento automático de las Derivaciones IndividualesITC-BT-15Durante la introducción de las derivaciones individuales, el programa reconoce los desniveles del proyecto previamente introducidos por el usuario. Las Derivaciones individuales (DI) se dimensionan dependiendo de la carga asignada a cada una (según la ITC-BT-10) y dependiendo de la caída de tensión compensada.

Es decir, si no se cumplen los requisitos de caída de tensión en alguno de los circuitos de los CGMP, el programa aumenta la sección de la derivación individual. Esto implica que la caída de tensión entre las derivaciones individuales y los CGMP disminuya y que, por tanto, compense la caída de tensión de  los circuitos interiores. En tal caso, el programa advierte del aumento de sección en la derivación individual.

Tras calcular la instalación, el programa presenta en pantalla todas las características del dimensionamiento de las derivaciones individuales cuando el cursor se posiciona sobre el Cuadro General de Mando y Protección.
El dimensionamiento de las derivaciones individuales trifásicas se realiza con la carga máxima que permite la compañía suministradora para cada intensidad de fusible.
Dimensionamiento de los Cuadros Generales de Mando y Protección y comprobación de las cargas asignadasITC-BT-10El usuario tiene que elegir entre tres tipos de CGMP:
-Cuadro General de Mando y Protección individual.
-Cuadro General de Mando y Protección en garaje.
-Cuadro General de Mando y Protección de servicios generales.

El programa construye automáticamente los cuadros eléctricos a partir de las cargas introducidas por el usuario. Esto ofrece gran flexibilidad a la hora de introducir y diseñar instalaciones eléctricas, y más variedad de usos del edificio.

También existe la posibilidad de introducir subcuadros dependientes de cuadros principales o de otros subcuadros.

El programa dimensiona los CGMP en función de las cargas asignadas. En el caso de viviendas, el programa
asigna automáticamente el grado de electrificación (básica o elevada), en función del número de cargas y circuitos adicionales asignados al cuadro,  y de acuerdo con la ITC-BT-25.

Para edificios de uso administrativo, residencial (público), docente e industrial es posible introducir más de un Cuadro General de Mando y Protección. De este modo, se consigue un reparto de potencia entre los cuadros dispuestos.

En edificios de uso residencial (público) es posible introducir en cada habitación o unidad de uso, un subcuadro. El programa asocia automáticamente a cada subcuadro las cargas dispuestas en su unidad de uso, con lo que se evita tener que introducir las canalizaciones de cada carga hasta el subcuadro al que pertenecen.

El programa también comprueba, teniendo en cuenta la ITC- BT-25, si la disposición de cargas introducidas es coherente con la descripción del edificio (número mínimo y máximo de puntos de luz, tomas de corriente, igualdad de equipamientos entre viviendas del mismo tipo, etc.) y con el CGMP al que han sido asignadas.

Cuando existen caídas de tensión excesivas (a pesar del aumento de la sección de la derivación individual para compensar dicha caída de tensión), el programa marca en pantalla con un círculo rojo tanto el Cuadro General de Mando y Protección que la sufre como la carga asociada que la provoca.
Cálculo de las corrientes de cortocircuitoAnexo 3El programa también calcula las corrientes de cortocircuito según el BT-Anexo 3 de la Guía Técnica.
Instalación de seguridad frente al riesgo causado por la acción del rayoDB SUA 8El programa comprueba si el edificio debe disponer de una instalación de seguridad frente al riesgo causado por la acción del rayo conforme con el DB SUA 8 del CTE. Si el pararrayos no se ha introducido en la solapa "Pararrayos", el programa muestra un mensaje de advertencia.

Si el usuario ha introducido un pararrayos con dispositivo de cebado (PDC) en la solapa Pararrayos, el programa tiene en cuenta dicho elemento a la hora de dimensionar la instalación eléctrica (toma de tierra, protecciones, etc.).

Además de realizar el dimensionamiento, en el proceso de cálculo se obtienen los listados de comprobación, las mediciones, el presupuesto y el esquema unifilar. Los elementos dimensionados automáticamente por el programa pueden ser modificados y personalizados por el proyectista, excepto la CGP y la CC.

Abrir en una nueva ventana

Incidencias

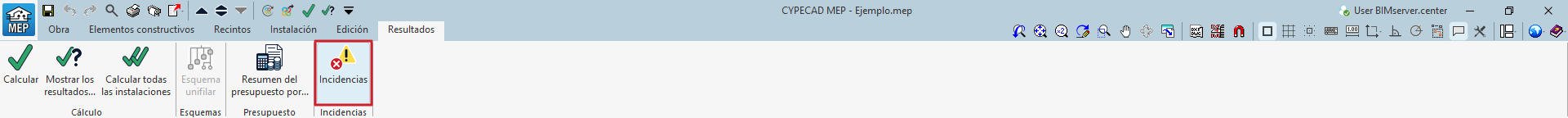

La opción "Incidencias", dentro de la pestaña "Resultados", permite que el programa muestre u oculte la posición de las incidencias en el modelo.

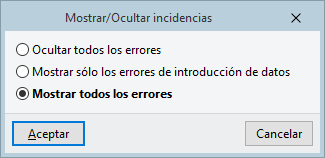

En la ventana emergente "Mostrar/Ocultar incidencias", que aparece al seleccionar esta opción, es posible:

  • Ocultar todos los errores
    Oculta todas las incidencias del modelo.
  • Mostrar sólo errores de introducción de datos
    Muestra únicamente los errores de introducción de datos y oculta los errores producidos tras el cálculo. Los errores de introducción de datos incluyen los relativos al modelado arquitectónico y constructivo.
    Es conveniente subsanar estos errores antes de revisar los errores de cálculo, ya que estos no se actualizarán durante el recálculo si el programa encuentra un error de introducción de datos, pues interrumpen el cálculo.
  • Mostrar todos los errores
    Muestra todas las incidencias producidas en el modelo, incluyendo los errores de introducción de datos y los errores producidos tras el cálculo.

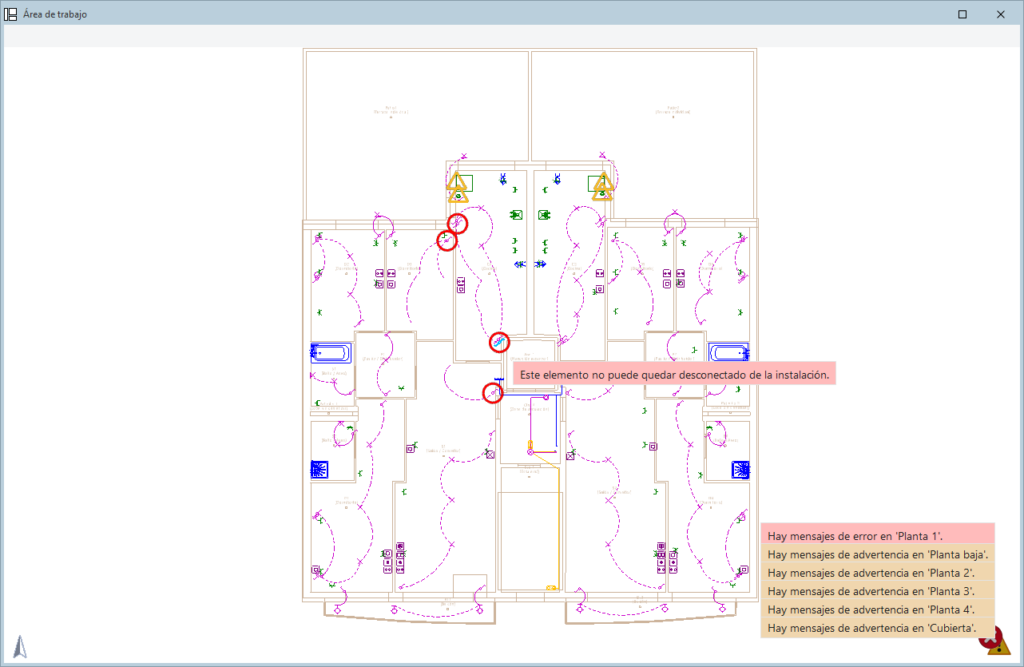

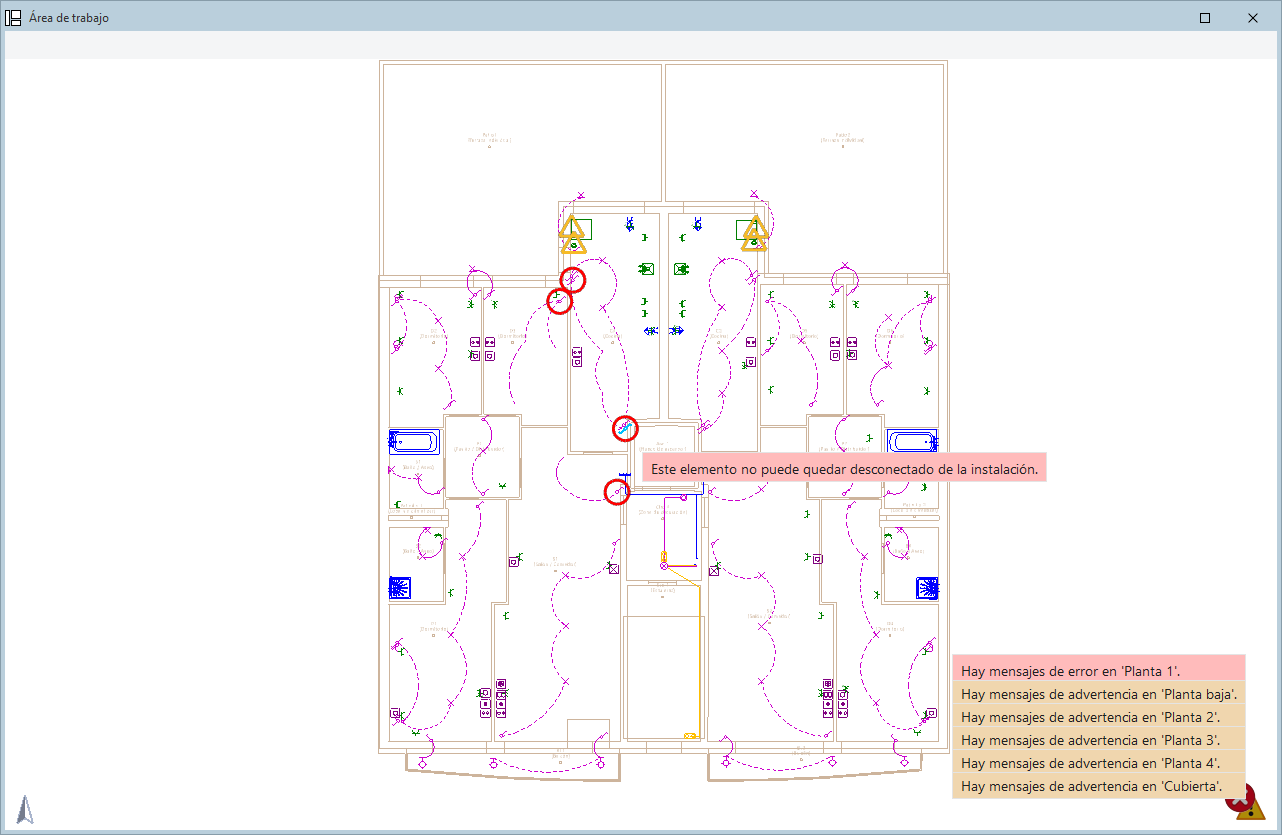

Después, en el área de trabajo, se indicará un símbolo en la esquina inferior derecha avisando de la existencia de incidencias. Pasando el cursor por encima de este símbolo se informa de la planta donde aparecen los mensajes de error o advertencia.

En el modelo, si se pasa el cursor del ratón sobre cada incidencia se muestra un mensaje que describe el problema.

El programa muestra:

  • un símbolo amarillo de advertencia en el caso de los avisos de carácter informativo o de importancia leve,
  • y un símbolo rojo de error en el caso de problemas de carácter más grave que deben subsanarse.
Abrir en una nueva ventana

Listado de incidencias en la solapa "Electricidad"

A continuación se mencionan algunos de los errores y advertencias que pueden aparecer en la solapa "Electricidad". Pulsando sobre cualquiera de los enlaces disponibles se puede encontrar la explicación detallada de cada problema y recomendaciones para su subsanación:

Las siguientes incidencias pueden aparecer en la solapa "Electricidad" o en otras solapas del programa:

Abrir en una nueva ventana

Salida de resultados

Tras el cálculo, el programa permite consultar los resultados del cálculo sobre los elementos en pantalla, genera el esquema unifilar, y permite obtener diferentes documentos como los listados de la obra, los planos y el presupuesto de la instalación eléctrica:

Abrir en una nueva ventana

Consulta de resultados en pantalla

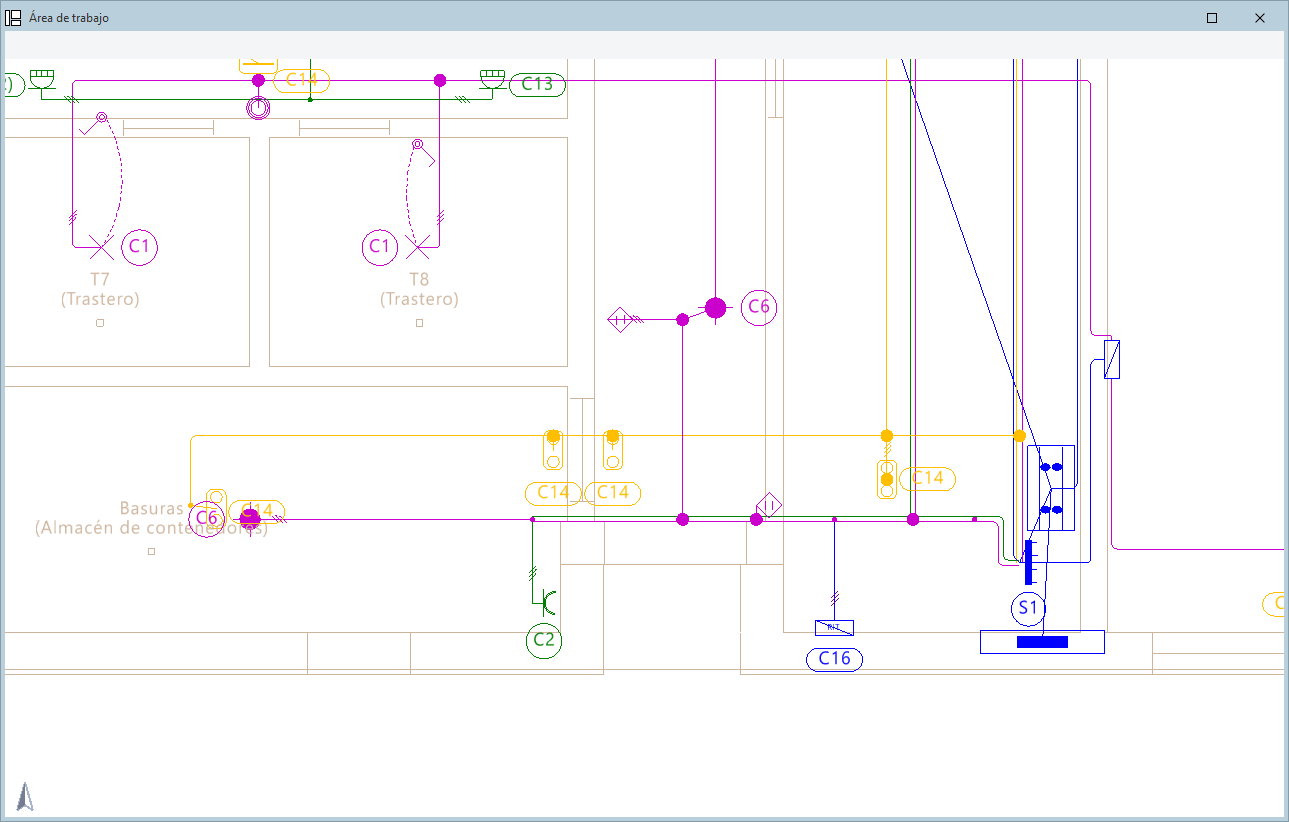

Si se posiciona el cursor sobre un elemento de la instalación inmediatamente después del cálculo o al utilizar la opción "Mostrar los resultados calculados" tras el cálculo, el programa muestra en pantalla un cuadro de texto que recoge información sobre los resultados calculados en el mismo.

De este modo, se puede tomar con mayor rapidez decisiones que mejoren la instalación, sin necesidad de imprimir el proyecto de la instalación.

Además, el programa muestra un texto indicativo en cada carga indicando el circuito al que está asignada (en caso de existir varios circuitos del mismo tipo). También se indica la referencia de cada cuadro.

Abrir en una nueva ventana

Esquema unifilar

La opción "Esquema unifilar", dentro de la barra de herramientas superior de la pestaña "Resultados", permite mostrar en pantalla el esquema unifilar de toda la instalación generado tras el cálculo.

Dentro de la ventana que se abre utilizando cualquiera de las herramientas mencionadas, con la opción "Imprimir/Guardar la vista actual", es posible imprimir el esquema mostrado en pantalla o exportarlo a ficheros de dibujo DXF, DWG, EMF, BMP o JPG.

El esquema unifilar de toda la instalación también se puede imprimir junto con el resto de "Planos" de la obra mediante la opción correspondiente.

De forma adicional, utilizando la opción "Mostrar los resultados calculados" y seleccionando la CGP, la CPM o un cuadro o subcuadro se muestra en pantalla el esquema unifilar de la instalación que hay detrás del elemento seleccionado.

Abrir en una nueva ventana

Listados de la obra (solapa "Electricidad")

El programa permite imprimir directamente los listados o generar ficheros HTML, PDF, TXT, RTF o DOCX.

Los listados se obtienen mediante la opción "Listados" del menú "Archivo" o de la barra de herramientas del extremo superior izquierdo.

Los listados disponibles son los siguientes:

  • Ficha justificativa
  • Proyecto de instalación eléctrica en Baja Tensión
  • Cumplimiento del DB HE 6: Dotaciones mínimas para la infraestructura de recarga de vehículos eléctricos
  • Descripción de materiales y elementos constructivos
  • Cuadro de materiales
  • Mediciones y presupuestos
Abrir en una nueva ventana

Ficha justificativa

El programa genera una "Ficha justificativa" de la instalación eléctrica en la que se muestran los siguientes datos:

  • Distribución de fases
    Distribución de fases de todos los cuadros generales de la instalación, con su instalación interior.
  • Cálculos
    Datos de cálculo, y de sobrecarga y cortocircuito (potencia de cálculo, caída de tensión, poder de corte de la protección, tiempo de fusión del fusible par a la intensidad de cortocircuito, etc.) de las siguientes partes de la instalación:
    • Línea general de alimentación
    • Derivaciones individuales
    • Instalaciones interiores
Abrir en una nueva ventana

Proyecto de instalación eléctrica en Baja Tensión

El programa genera automáticamente el proyecto de la instalación eléctrica de baja tensión del edificio introducido, incluyendo la memoria descriptiva y justificativa, el pliego de condiciones, y la medición y el presupuesto de la instalación.

Se indica a continuación un índice resumido del Proyecto de la instalación eléctrica de baja tensión generado por el programa:

  1. MEMORIA DESCRIPTIVA
    1. Objetivos del proyecto
    2. Promotor de la instalación y/o titular
    3. Emplazamiento de la instalación
    4. Descripción de la instalación
    5. Legislación aplicable
    6. Potencia total prevista para la instalación
    7. Descripción de la instalación
  2. MEMORIA JUSTIFICATIVA
    1. Bases de cálculo
    2. Resultados de cálculo
  3. PLIEGO DE CONDICIONES
    1. Calidad de los materiales
    2. Normas de ejecución de las instalaciones
    3. Pruebas reglamentarias
    4. Condiciones de uso, mantenimiento y seguridad
    5. Certificados y documentación
    6. Libro de órdenes
  4. MEDICIÓN Y PRESUPUESTO
  5. PLANOS
Abrir en una nueva ventana

Listado "Cumplimiento del DB HE 6: Dotaciones mínimas para la infraestructura de recarga de vehículos eléctricos"

En este listado se muestra el resultado de las comprobaciones y los datos relevantes para el cumplimiento del Documento Básico HE 6: Dotaciones mínimas para la infraestructura de recarga de vehículos eléctricos.

A continuación se muestra un índice con los apartados incluidos:

  • Esquemas de la instalación para la recarga de vehículos eléctricos
    Esquema de conexión utilizado para el dimensionado entre los descritos en la normativa.
  • Descripción de la instalación
    Muestra el porcentaje de plazas de aparcamiento que cuentan con sistemas de conducción de cables y, para cada uno de los circuitos de estaciones de recarga, se lista el tipo de conducción principal y las canalizaciones dispuestas.
  • Estaciones de recarga
    Descripción del tipo de estaciones de recarga empleados y potencia de las mismas.
Abrir en una nueva ventana

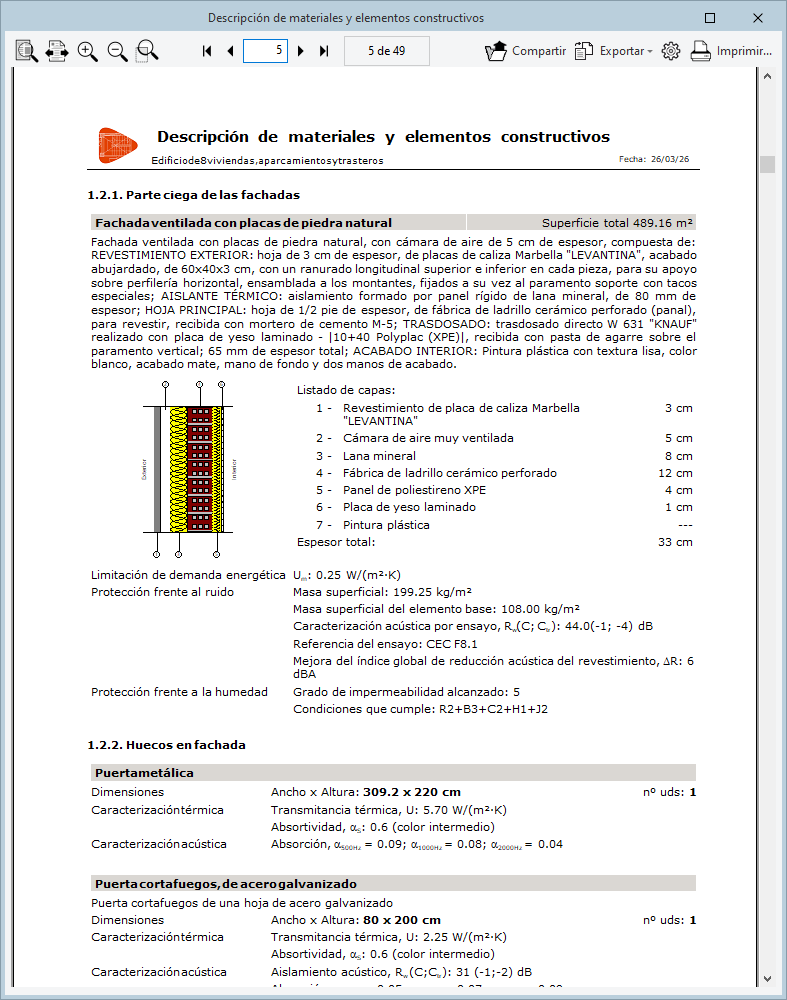

Listado "Descripción de materiales y elementos constructivos"

En este listado se muestra una lista de los materiales y elementos constructivos empleados en la obra, incluyendo:

  • el "Sistema envolvente" (con elementos como los "Suelos en contacto con el terreno", "Fachadas", "Medianerías", "Cubiertas" y "Suelos en contacto con el exterior"),
  • el "Sistema de compartimentación" (tanto la "Compartimentación interior horizontal" como la "Compartimentación interior vertical"),
  • y una tabla con los "Materiales" empleados en las diferentes capas y sus características.

Además de los datos de cada capa de material, se muestran los datos calculados en cada solución constructiva para la limitación de la demanda energética (como la transmitancia térmica) y para la protección frente al ruido.

Este listado se puede obtener desde todas las solapas.

Abrir en una nueva ventana

Listados "Cuadro de materiales" y "Mediciones y presupuestos"

En estos listados se muestran el cuadro de materiales o las mediciones y presupuestos de los elementos del modelo.

Activando las casillas correspondientes es posible incluir la información de los "Elementos constructivos" introducidos en el modelo, así como "Incluir los elementos estructurales" o no.

También es posible indicar que se genere la información únicamente de los elementos dispuestos en la "Instalación" de la solapa que se encuentre activa, o la de "Todas las instalaciones" (de todas las solapas del programa).

En el proceso, el programa mostrará en una ventana las incidencias que puedan haberse detectado al generar la medición de la obra, como la existencia de elementos no vinculados al Generador de precios. Estos elementos no se incluirán en la medición y el presupuesto de la obra.

Cuadro de materiales
Mediciones y presupuestos
Abrir en una nueva ventana

Planos de la instalación eléctrica

Los planos de la instalación eléctrica del edificio se pueden obtener mediante la opción "Planos" del menú "Archivo" o de la barra de herramientas del extremo superior izquierdo.

Es posible imprimir directamente los planos de la obra en cualquier periférico gráfico que se tenga configurado en el ordenador, o bien crear ficheros DWG, DXF o PDF.

Entre los planos, se incluyen los croquis de la instalación en cada planta y el esquema unifilar de la instalación.

Abrir en una nueva ventana

Presupuesto y medición de la instalación eléctrica

El presupuesto y la medición de la instalación eléctrica se pueden:

  • incorporar y formar parte del "Proyecto de instalación eléctrica en Baja Tensión", generado desde las opciones de impresión de "Listados";
  • imprimirse en unos listados predefinidos del programa ("Medición y presupuesto", y "Cuadro de materiales");
  • exportarse a ficheros en formato estándar FIEBDC-3 mediante la opción "Exportar > BC3" del extremo superior (de este modo, es posible editar e imprimir el presupuesto de la instalación en cualquier programa de mediciones y presupuestos);
  • o exportarse a Arquímedes mediante la opción "Exportar > Arquímedes" del extremo superior.

Los precios se obtienen del Generador de precios de la construcción.

Adicionalmente, es posible utilizar la opción "Resumen del presupuesto por capítulos", en el bloque "Presupuesto" de la pestaña "Resultados", para que el programa genere y muestre en pantalla una ventana con una tabla resumen en la que se lista cada "Capítulo" con su "Descripción" y su importe, además del importe "Total" de la obra. El botón "Avisos" en esta ventana indica los elementos de los que no se disponen datos y no se han incluido en el presupuesto de la obra.

Nota:
Para imprimir el presupuesto de la instalación o generarlo en formato FIEBDC-3, es necesario disponer en la licencia del permiso para utilizar la conexión con el Generador de precios de CYPE Ingenieros.

Para editar el presupuesto directamente en Arquímedes, es imprescindible tener en la licencia el permiso de la conexión con el Generador de precios y el permiso de alguna de las versiones de Arquímedes operativas.

Es posible generar más documentos e imprimirlos desde Arquímedes si la licencia dispone del resto de permisos correspondientes.
Proceso de exportación a Arquímedes desde CYPECAD MEP
Presupuesto en Arquímedes
Abrir en una nueva ventana

Índice de contenidos

Completa tu recorrido de CYPECAD MEP explorando las otras secciones disponibles:

CYPECAD MEP. Electricidad

Licencias y módulos relacionados

Los programas de CYPE se activan mediante licencias electrónicas que pueden contener uno o varios módulos. La lista de módulos compatibles con cada programa puede variar en función del producto adquirido y del tipo de licencia.

Para consultar la lista de módulos compatibles con este programa, se puede acceder a "Módulos de los programas de CYPE".

Es importante tener en cuenta que la lista de módulos disponibles en la licencia dependerá del producto adquirido.

Ver lista de módulos
