Pestaña "Documentación"
Interfaz de la pestaña "Documentación"
El entorno de trabajo de CYPE Connect es similar al de otras herramientas de CYPE y cuenta con un sistema de ventanas anclables que se pueden personalizar para adaptar el espacio de trabajo a las necesidades de proyecto.
En la parte superior izquierda de la pantalla se sitúan dos pestañas diferenciadas: "Modelo" y "Documentación". En la pestaña "Documentación" se muestran las siguientes áreas:
- El área de trabajo se encuentra en la parte central de la pantalla y en ella se introducen, editan y visualizan en 3D todos los elementos del proyecto.
- La barra de herramientas principal contiene diferentes funcionalidades: se pueden numerar las partes y los conjuntos, generar láminas de partes, conjuntos, uniones o vistas del modelo, realizar una composición de láminas, acceder a la lista de láminas, obtener listados de medición de los elementos del programa, o vincular y compartir la obra a un proyecto de BIMserver.center.
- En la parte izquierda se sitúan diferentes paneles que permiten definir las vistas del proyecto, gestionar la visibilidad de los elementos leídos, las etiquetas y los elementos propios, y ajustar las opciones de visualización.
- En la parte derecha se sitúa la lista de uniones creadas en el modelo. Desde aquí es posible acceder a la interfaz de edición y cálculo de cada unión.
- En el extremo superior izquierdo, el programa ofrece utilidades para realizar la impresión y/o exportación de listados y ficheros en formatos de fabricación como DSTV, STEP, IFC EM.11 o DXF para placas.
| Nota: |
|---|
| La numeración de partes y conjuntos y la generación de láminas de partes y láminas de conjuntos sólo está disponible en el modo "Fabricación", así como la exportación a formatos de fabricación. |
Numeración de partes
La numeración de partes es necesaria para generar posteriormente la documentación de las partes de la estructura y se realiza utilizando las herramientas del bloque “Numeración” en la barra de herramientas superior, desde la pestaña “Documentación” de la interfaz general del programa.
Partes
La primera opción disponible, “Partes”, permite numerar todas las partes del modelo automáticamente. Tras pulsar sobre la opción, aparece la ventana “Numerar partes”.
En el desplegable superior, se indican los elementos a “Numerar”. Éstos pueden ser:
- “Todos los elementos, a partir del número inicial”,
- “Sólo los elementos sin numerar, a partir del número inicial”,
- o “Sólo los elementos sin numerar, a partir del último número empleado”.
En la parte inferior, se escribe el “Prefijo” con el que se numerará cada elemento, y se define el “Número inicial” a partir del cual se realizará la numeración. Entre los elementos se incluyen:
- los “Perfiles”,
- los “Tornillos”,
- las “Placas”,
- las “Soldaduras”,
- y los “Anclajes”.
Tras “Aceptar”, el programa efectúa la numeración de las partes del modelo, comparando los elementos y aplicando la misma numeración si son iguales.
| Nota: |
|---|
| Para consultar la numeración de las partes, se puede marcar el botón “Mostrar textos de información” de la barra superior y pasar el puntero por encima de cada elemento en el visor. La numeración de cada parte aparece en el campo “Referencia” del cuadro de texto informativo. |
Selección de partes
La segunda opción del bloque, “Selección de partes”, permite numerar únicamente las partes del modelo seleccionadas por el usuario.
Tras pulsar sobre la opción, se marcan las partes a numerar una a una con el botón izquierdo o dibujando un área de captura. Después, se pulsa el botón derecho.
De esta forma, vuelve a aparecer la ventana “Numerar partes”, con las mismas opciones mencionadas en la opción anterior ("Partes").
Adicionalmente, se puede activar la casilla “Considerar todos los elementos del modelo, no solo los seleccionados” si se desea que el programa busque en todo el modelo partes que ya estén numeradas y sean iguales a las seleccionadas; en ese caso, se les aplicará la misma numeración.
Si se desactiva, se efectuará la numeración teniendo en cuenta únicamente los elementos seleccionados.
Finalmente, se pulsa en “Aceptar”.
Buscar
La opción "Buscar" permite buscar una parte introduciendo el texto de referencia de la parte.
Es posible localizar solo las referencias compuestas exactamente por la palabra que se escribe (marcando la casilla "Sólo palabra completa") o todas las referencias que contengan el texto que se está escribiendo (desmarcando dicha casilla).
Las partes encontradas se iluminarán en color magenta en el modelo.
Numeración de conjuntos
La numeración de conjuntos es necesaria para generar posteriormente la documentación de los conjuntos de la estructura y se realiza utilizando las herramientas del bloque “Numeración” en la barra de herramientas superior, desde la pestaña “Documentación” de la interfaz general del programa.
Conjuntos
En primer lugar, la opción “Conjuntos” permite numerar todos los conjuntos del modelo automáticamente. Los conjuntos son agrupaciones de partes de la estructura que están unidas por tornillos o soldaduras ejecutados en taller.
Tras pulsar sobre la opción, aparece la ventana “Numerar conjuntos”.
En el desplegable superior, se indican los elementos a “Numerar”. Éstos pueden ser:
- “Todos los elementos, a partir del número inicial”,
- “Solo los elementos sin numerar a partir del número inicial”,
- o “Solo los elementos sin numerar a partir del último número empleado”.
En la parte inferior, se escribe el “Prefijo” con el que se numerarán los conjuntos y el “Número inicial” a partir del cual se realizará la numeración.
Si se desea, se puede activar la casilla inferior para “Asignar un color automáticamente” a cada conjunto.
Tras “Aceptar”, el programa efectúa la numeración de los conjuntos del modelo, comparando los elementos que los componen y aplicando la misma numeración si son iguales.
| Nota: |
|---|
| Para consultar la numeración de los conjuntos, se puede marcar el botón “Mostrar textos de información” de la barra superior y, mientras se mantiene seleccionada cualquiera de las opciones de numeración de conjuntos, pasar el puntero por encima de cada elemento en el visor. La numeración del conjunto aparece en el campo “Referencia” del cuadro de texto informativo; además, se indica su “Parte principal”. |
Selección de conjuntos
La siguiente opción, “Selección de conjuntos”, permite numerar únicamente los conjuntos del modelo seleccionados por el usuario.
Tras pulsar sobre la opción, se marcan los conjuntos a numerar uno a uno con el botón izquierdo o dibujando un área de captura. Después, se pulsa el botón derecho.
De esta forma, vuelve a aparecer la ventana “Numerar conjuntos”, con las mismas opciones ya mencionadas en la opción anterior ("Conjuntos").
Adicionalmente, se puede activar la casilla “Considerar todos los elementos del modelo, no solo los seleccionados” si se desea que el programa busque en todo el modelo conjuntos que ya estén numerados y sean iguales a los seleccionados; en ese caso, se les aplicará la misma numeración.
Si se desactiva, se efectuará la numeración teniendo en cuenta únicamente los elementos seleccionados.
Después, se pulsa en “Aceptar”.
Asignar
La opción “Asignar” permite crear y numerar conjuntos manualmente. Tras pulsar sobre la opción, se seleccionan los elementos que componen el nuevo conjunto uno a uno con el botón izquierdo o se utiliza un área de captura. Después, se pulsa el botón derecho.
En la ventana “Conjunto” que aparece, se puede escribir su “Referencia” y asignarle un “Color”, para finalmente “Aceptar”.
Desagrupar
La opción “Desagrupar” permite desagrupar conjuntos que se han agrupado manualmente.
Para ello, se pulsa la opción y, después, se seleccionan los conjuntos que se desean desagrupar con el botón izquierdo. Después, se pulsa el botón derecho.
Editar
Mediante “Editar”, se puede editar la numeración de un conjunto. De igual forma, se pulsa sobre la opción y, después, se hace clic izquierdo sobre el conjunto a renumerar. En la ventana “Conjunto”, se modifica su “Referencia” y el “Color” si es necesario, para después “Aceptar”.
Asignar parte principal
Por último, se dispone de una opción para “Asignar (la) parte principal” a un conjunto.
La parte principal de un conjunto se utiliza en su referencia y en la definición de la orientación de las vistas principales en los planos de conjunto.
Tras seleccionar la opción, con el botón izquierdo se marca el conjunto en el visor y, después, la parte que se desea asignar como principal. En la ventana “Propiedades - Opciones” que aparece, se puede indicar si se desea “Asignar a todos los conjuntos que tienen la misma numeración”.
Buscar
La opción "Buscar" permite buscar un conjunto introduciendo el texto de referencia del conjunto.
Es posible localizar solo las referencias compuestas exactamente por la palabra que se escribe (marcando la casilla "Sólo palabra completa") o todas las referencias que contengan el texto que se está escribiendo (desmarcando dicha casilla).
Los conjuntos encontrados se iluminarán en color magenta en el modelo.
Opciones de generación de láminas
Las opciones de generación de láminas se pueden configurar pulsando sobre el botón “Opciones de generación” en el bloque “Láminas” de la barra de herramientas superior, dentro de la pestaña “Documentación” de la interfaz general del programa.
Opciones de generación
Las “Opciones de generación” se organizan en un cuadro de diálogo con cuatro pestañas, que permiten controlar las láminas de “Partes”, de “Conjuntos”, de “Uniones” y de “Vistas del modelo”. Algunas de estas opciones son comunes para todas las pestañas, mientras que otras son específicas.
Pestaña "Partes"
En primer lugar, en “Formato de lámina” se seleccionan el formato y la plantilla con los que se desea iniciar las nuevas láminas de partes. En “Tipo” se puede seleccionar “Vacía”, para después elegir directamente el “Formato” de la lámina, o “A partir de plantilla”. En este caso, se realiza la selección de una “Plantilla” de biblioteca previamente creada, que tiene ya asociado un determinado formato de lámina, y de la “Capa” donde será cargada.
Más abajo, en “Organización”, se selecciona el grupo de láminas al que pertenecerán las nuevas láminas de partes creadas. Por defecto, aparecen disponibles los grupos de “Láminas de partes”, “Láminas de conjuntos”, “Láminas de uniones” y “Láminas de estructura”, pero éstos pueden ser modificados por el usuario.
Después, en el apartado “Tablas”, disponible en las pestañas “Partes” y “Conjuntos”, se puede gestionar la “Fuente” y el “Estilo” de los textos de las tablas predefinidas, incluyendo el “Título de la tabla” y la “Cabecera de la tabla”, el “Título de las columnas” y el “Cuerpo de la tabla”.
En la parte inferior, en el apartado “Opciones de dibujo”, se puede activar la casilla correspondiente para “Representar los radios de acuerdo de los perfiles”. Por defecto, esta opción está desactivada.
Pestaña "Conjuntos"
En la pestaña “Conjuntos”, en “Formato de lámina” se seleccionan el formato y la plantilla con los que se desea iniciar las nuevas láminas de conjuntos. En “Tipo” se puede seleccionar “Vacía”, para después elegir directamente el “Formato” de la lámina, o “A partir de plantilla”. En este caso, se realiza la selección de una “Plantilla” de biblioteca previamente creada, que tiene ya asociado un determinado formato de lámina, y de la “Capa” donde será cargada.
Más abajo, en “Organización”, se selecciona el grupo de láminas al que pertenecerán las nuevas láminas de conjuntos creadas. Por defecto, aparecen disponibles los grupos de “Láminas de partes”, “Láminas de conjuntos”, “Láminas de uniones” y “Láminas de estructura”, pero éstos pueden ser modificados por el usuario.
Además, aquí se dispone de una opción específica para editar la información que aparecerá en las “Etiquetas” automáticas de la parte principal de los conjuntos. Se puede indicar que se muestre únicamente la “Descripción”, sólo la “Referencia de la parte”, o la “Referencia y descripción de la parte” simultáneamente.
Después, en el apartado “Tablas”, disponible en las pestañas “Partes” y “Conjuntos”, se puede gestionar la “Fuente” y el “Estilo” de los textos de las tablas predefinidas, incluyendo el “Título de la tabla” y la “Cabecera de la tabla”, el “Título de las columnas” y el “Cuerpo de la tabla”.
En la parte inferior, en el apartado “Opciones de dibujo”, se puede activar la casilla correspondiente para “Representar los radios de acuerdo de los perfiles”. Por defecto, esta opción está desactivada.
Pestaña "Uniones"
En la pestaña “Uniones”, en “Formato de lámina” se seleccionan el formato y la plantilla con los que se desea iniciar las nuevas láminas de uniones. En “Tipo” se puede seleccionar “Vacía”, para después elegir directamente el “Formato” de la lámina, o “A partir de plantilla”. En este caso, se realiza la selección de una “Plantilla” de biblioteca previamente creada, que tiene ya asociado un determinado formato de lámina, y de la “Capa” donde será cargada.
Más abajo, en “Organización”, se selecciona el grupo de láminas al que pertenecerán las nuevas láminas de uniones creadas. Por defecto, aparecen disponibles los grupos de “Láminas de partes”, “Láminas de conjuntos”, “Láminas de uniones” y “Láminas de estructura”, pero éstos pueden ser modificados por el usuario.
Aquí se dispone también de un campo específico donde se escribe el “Prefijo” que va a utilizar el programa para “Numerar” las uniones.
Además, se puede controlar la información que aparecerá en las “Etiquetas” automáticas de los “Perfiles y placas”, indicando si se desea que se muestre la “Referencia y la descripción”, o “Sólo la descripción” de estos elementos.
En la parte inferior, en el apartado “Opciones de dibujo”, se puede activar la casilla correspondiente para “Representar los radios de acuerdo de los perfiles”. Por defecto, esta opción está desactivada.
Pestaña "Vistas del modelo"
En la pestaña “Vistas del modelo”, en “Formato de lámina” se seleccionan el formato y la plantilla con los que se desea iniciar las nuevas láminas de vistas del modelo. En “Tipo” se puede seleccionar “Vacía”, para después elegir directamente el “Formato” de la lámina, o “A partir de plantilla”. En este caso, se realiza la selección de una “Plantilla” de biblioteca previamente creada, que tiene ya asociado un determinado formato de lámina, y de la “Capa” donde será cargada.
Más abajo, en “Organización”, se selecciona el grupo de láminas al que pertenecerán las nuevas láminas de vistas delñ modelo creadas. Por defecto, aparecen disponibles los grupos de “Láminas de partes”, “Láminas de conjuntos”, “Láminas de uniones” y “Láminas de estructura”, pero éstos pueden ser modificados por el usuario.
Es posible también configurar la información mostrada en las “Etiquetas” de la “Parte principal de conjunto”. Puede ser:
- únicamente la “Descripción”,
- la “Referencia del conjunto”,
- la “Referencia del conjunto y de la parte”,
- la “Referencia del conjunto y descripción de la parte”,
- o la “Referencia del conjunto y la referencia y descripción de la parte”.
Después, en el apartado “Tablas”, disponible en las pestañas “Partes” y “Conjuntos”, se puede gestionar la “Fuente” y el “Estilo” de los textos de las tablas predefinidas, incluyendo el “Título de la tabla” y la “Cabecera de la tabla”, el “Título de las columnas” y el “Cuerpo de la tabla”.
En la parte inferior, en el apartado “Opciones de dibujo”, se puede activar la casilla correspondiente para “Representar los radios de acuerdo de los perfiles”. Por defecto, esta opción está desactivada.
Opciones de exportación e importación de datos
Finalmente, si se desea guardar la configuración de las opciones de generación de láminas en ficheros en disco, se utilizan los botones situados en el lateral derecho.
Se utiliza la opción “Exportar” para guardar la información de las bibliotecas en un determinado fichero. Posteriormente, se pueden “Importar” las bibliotecas guardadas en un fichero en cualquier obra.
También es posible realizar una “Selección de fichero con valores iniciales para creación de obra nueva”. De esta forma, al crear un proyecto nuevo, el programa cargará automáticamente las opciones de generación de láminas de los ficheros seleccionados.
Por último, para aplicar los cambios, se pulsa en “Aceptar”.
Láminas de partes
En las láminas de partes sólo se muestra un elemento, sea un perfil o una placa, y en ellas se documenta gráficamente su geometría.
La creación de láminas de partes se realiza desde la pestaña “Documentación” de la interfaz general del programa, pulsando sobre el botón “Partes” en el bloque “Láminas” de la barra de herramientas superior.
Partes
Las partes de la estructura deben estar numeradas para poder usar esta herramienta; si no lo están, el programa lanza el proceso de “Numeración” al pulsar esta opción.
Después, se debe seleccionar la parte en el modelo pulsando sobre ella con el botón izquierdo. De esta forma, se abre la ventana “Edición de láminas”:
Esta interfaz de edición de láminas es compartida con varios programas de CYPE y dispone de opciones similares:
- En la parte izquierda, en la sección “Láminas”, se puede ver que el programa ha generado una lámina con el nombre de la parte y asociada al grupo de “Láminas de partes” si así se ha definido en las “Opciones de generación” de la pestaña "Documentación". Si se desea, aquí se pueden crear y editar más láminas para documentar la parte seleccionada.
- Después, en la sección “Capas”, se consulta la capa generada para alojar a la “Plantilla”, que puede incluir el cajetín, además de la capa activa de edición. Si es necesario, se pueden crear y editar más capas, además de gestionar su “Visualización en pantalla”.
- Más abajo, en la sección “Categorías”, se controla si cada una de las categorías de elementos mostrados en las láminas es “Capturable” o no.
Para incorporar información a la lámina seleccionada, se utilizan las herramientas de la barra superior. Aquí se encuentran opciones para gestionar las “Plantillas” y los “Estilos”, añadir “Elementos de dibujo” sobre cada lámina, como “Líneas” y “Textos”, así como herramientas de “Organización” y “Edición”.
Entre las más útiles se encuentran las siguientes:
- En el bloque “Elementos de dibujo”, desde el menú “Escena 3D”, se pueden “Insertar” vistas manualmente o seleccionar “Insertar vistas predefinidas” para que el programa genere automáticamente un grupo de vistas de la parte seleccionada.
- Si se utiliza esta última opción, en la ventana que aparece se controlan la “Apariencia”, el “Título de las vistas” y su “Acotación”, se realiza la “Selección de las vistas a generar” y se gestionan las “Láminas” donde se insertan.
- También es posible abrir el menú “Tablas” para así “Insertar tabla predefinida”. En este caso, se trata de una “Tabla de usos de la parte en los conjuntos”. El programa puede incluir este tipo de tabla en la plantilla de la lámina.
- La opción “Etiqueta”, por otro lado, permite generar información automáticamente seleccionando los elementos en las vistas insertadas.
- Entre las opciones de “Acotación”, se encuentran utilidades que permiten seleccionar puntos de los elementos de la vista para acotar su distancia, su área o el ángulo que forman.
- En el bloque “Edición”, se pueden mencionar las opciones que permiten “Editar” cualquiera de los elementos gráficos dispuestos, así como “Mover” para reposicionarlos o “Borrar”.
Finalmente, en el apartado “Láminas”, el programa dispone de una opción para “Imprimir” las láminas deseadas. En la ventana que aparece al pulsar sobre esta opción, al seleccionar el “Dispositivo de impresión” se encuentra la posibilidad de guardar un fichero “PDF”, “DXF”, “DWG” o realizar la impresión directamente.
Al terminar la edición de las láminas de la parte, se puede “Guardar” y salir de la ventana.
Láminas de conjuntos
Las láminas de conjuntos permiten documentarlos gráficamente y muestran todos los elementos que los componen para su montaje en taller, sean perfiles, placas, soldaduras, tornillos o anclajes.
La creación de láminas de conjuntos se realiza desde la pestaña “Documentación” de la interfaz general del programa, pulsando sobre el botón “Conjuntos” en el bloque “Láminas” de la barra de herramientas superior.
Conjuntos
Los conjuntos de la estructura deben estar numerados para poder usar esta herramienta; si no lo están, el programa lanza el proceso de “Numeración”.
Después, se debe seleccionar el conjunto en el modelo pulsando sobre el mismo con el botón izquierdo. De esta forma, se abre la ventana “Edición de láminas”:
Esta interfaz de edición de láminas es compartida con varios programas de CYPE y dispone de opciones similares:
- En la parte izquierda, en la sección “Láminas”, se puede ver que el programa ha generado una lámina con el nombre del conjunto y asociada al grupo de “Láminas de conjuntos” si así se ha definido en las “Opciones de generación”. Si se desea, aquí se pueden crear y editar más láminas para documentar el conjunto seleccionado.
- Después, en la sección “Capas”, se consulta la capa generada para alojar a la “Plantilla”, que puede incluir el cajetín, además de la capa activa de edición. Si es necesario, se pueden crear y editar más capas, además de gestionar su “Visualización en pantalla”.
- Más abajo, en la sección “Categorías”, se controla si cada una de las categorías de elementos mostrados en las láminas es “Capturable” o no.
Para incorporar información a la lámina seleccionada, se utilizan las herramientas de la barra superior. Aquí se encuentran opciones para gestionar las “Plantillas” y los “Estilos”, añadir “Elementos de dibujo” sobre cada lámina, como “Líneas” y “Textos”, así como herramientas de “Organización” y “Edición”.
Entre las más útiles se encuentran las siguientes.
- En el bloque “Elementos de dibujo”, desde el menú “Escena 3D”, se pueden “Insertar” vistas manualmente, o seleccionar “Insertar vistas predefinidas” para que el programa genere automáticamente un grupo de vistas del conjunto seleccionado.
- Si se utiliza esta última opción, en la ventana que aparece se controlan la “Apariencia” y el “Título de las vistas”, se realiza la “Selección de las vistas a generar” y se gestionan las “Láminas” donde se insertan.
- También es posible abrir el menú “Tablas” para así “Insertar tabla predefinida”. En este caso, se trata de una “Tabla de partes del conjunto”. El programa puede incluir este tipo de tabla en la plantilla de la lámina.
- La opción “Etiqueta”, por otro lado, permite generar información automáticamente seleccionando los elementos en las vistas insertadas.
- Entre las opciones de “Acotación”, se encuentran utilidades que permiten seleccionar puntos de los elementos de la vista para acotar su distancia, su área o el ángulo que forman.
- En el bloque “Edición”, se pueden mencionar las opciones que permiten “Editar” cualquiera de los elementos gráficos dispuestos, así como “Mover” para reposicionarlos o “Borrar”.
Finalmente, en el apartado “Láminas” el programa dispone de una opción para “Imprimir” las láminas deseadas. En la ventana que aparece al pulsar sobre esta opción, al seleccionar el “Dispositivo de impresión” se encuentra la posibilidad de guardar un fichero “PDF”, “DXF”, “DWG” o realizar la impresión directamente.
Al terminar la edición de las láminas del conjunto, se puede “Guardar” y salir de la ventana.
Láminas de uniones
Las láminas de uniones permiten documentarlas con detalle a partir de los datos introducidos previamente en la fase de modelado.
Para acceder a las láminas de uniones, se pueden utilizar varias herramientas:
- Una posibilidad es situarse en la pestaña “Modelo” de la interfaz general del programa y, desde aquí, seleccionar la opción “Unión” o “Accesorio” del bloque “Introducción” de la barra de herramientas superior, lo que permite crear una unión o un accesorio nuevo, o pulsar la opción “Editar” del bloque “Edición” para editar una unión o accesorio ya creado. De esta forma, se accede al editor de uniones, que a través de diferentes pestañas permite definir el “Modelo” de cada unión, realizar el “Cálculo” y comprobación normativa de la misma si procede y, por último, componer las “Láminas” asociadas a la unión.
- Alternativamente, se puede situar en la pestaña “Documentación” de la interfaz general del programa y pulsar sobre el botón “Uniones” en el bloque “Láminas”. Después, se selecciona la unión en el modelo pulsando sobre la misma con el botón izquierdo.
Uniones
Al pulsar sobre esta opción y seleccionar la unión, se abre la ventana “Edición de láminas”, generando las láminas de uniones si no existían previamente o permitiendo editar las láminas ya creadas.
Esta interfaz de edición de láminas es compartida con varios programas de CYPE y dispone de opciones similares:
- En la parte izquierda, en la sección “Láminas”, se puede ver que el programa ha generado una lámina con el nombre de la unión si no existía previamente, asociada al grupo de “Láminas de uniones” si así se ha definido en las “Opciones de generación”. Si se desea, aquí se pueden crear y editar más láminas para documentar la unión seleccionada.
- Después, en la sección “Capas”, se consulta la capa generada para alojar a la “Plantilla”, que puede incluir el cajetín, además de la capa activa de edición. Si es necesario, se pueden crear y editar más capas, además de gestionar su “Visualización en pantalla”.
- Más abajo, en la sección “Categorías”, se controla si cada una de las categorías de elementos mostrados en las láminas es “Capturable” o no.
Para incorporar información a la lámina seleccionada, se utilizan las herramientas de la barra superior. Aquí se encuentran opciones para gestionar las “Plantillas” y los “Estilos”, añadir “Elementos de dibujo” sobre cada lámina, como “Líneas” y “Textos”, así como herramientas de “Organización” y “Edición”.
Entre las más útiles se encuentran las siguientes.
- En el bloque “Elementos de dibujo”, desde el menú “Escena 3D”, se pueden “Insertar” vistas manualmente, o seleccionar “Insertar vistas predefinidas” para que el programa genere automáticamente un grupo de vistas de la unión seleccionada.
- Si se utiliza esta última opción, en la ventana que aparece se controlan la “Apariencia”, el “Título de las vistas” y su “Acotación”, se realiza la “Selección de las vistas a generar” y se gestionan las “Láminas” donde se insertan.
- La opción “Etiqueta”, por otro lado, permite generar información automáticamente seleccionando los elementos en las vistas insertadas.
- Entre las opciones de “Acotación”, se encuentran utilidades que permiten seleccionar puntos de los elementos de la vista para acotar su distancia, su área o el ángulo que forman.
- En el bloque “Edición”, se pueden mencionar las opciones que permiten “Editar” cualquiera de los elementos gráficos dispuestos, así como “Mover” para reposicionarlos o “Borrar”.
Finalmente, en el apartado “Láminas” el programa dispone de una opción para “Imprimir” las láminas deseadas. En la ventana que aparece al pulsar sobre esta opción, al seleccionar el “Dispositivo de impresión” se encuentra la posibilidad de guardar un fichero “PDF”, “DXF”, “DWG” o realizar la impresión directamente.
Al terminar la edición de las láminas de la unión, se puede “Guardar” y salir de la ventana.
Láminas de vistas del modelo
Las láminas de vistas del modelo permiten documentar gráficamente el modelo desarrollado en el programa a través de diferentes vistas, como alzados, secciones o plantas, que muestran la estructura completa.
La creación de láminas de vistas del modelo se realiza desde la pestaña “Documentación” de la interfaz general del programa, pulsando sobre el botón “Vistas del modelo” en el bloque “Láminas” de la barra de herramientas superior.
Vistas del modelo
Las partes y los conjuntos de la estructura deben estar numerados para poder usar esta herramienta; si no lo están, el programa lanza el proceso de “Numeración”.
Después, se abre la ventana “Edición de láminas”.
Esta interfaz de edición de láminas es compartida con varios programas de CYPE y dispone de opciones similares:
- En la parte izquierda, en la sección “Láminas”, se puede ver que el programa ha generado una lámina de vistas del modelo asociada al grupo de “Láminas de estructura” si así se ha definido en las “Opciones de generación”. Si se desea, aquí se pueden crear y editar más láminas para documentar el modelo.
- Después, en la sección “Capas”, se consulta la capa generada para alojar a la “Plantilla”, que puede incluir el cajetín, además de la capa activa de edición. Si es necesario, se pueden crear y editar más capas, además de gestionar su “Visualización en pantalla”.
- Más abajo, en la sección “Categorías”, se controla si cada una de las categorías de elementos mostrados en las láminas es “Capturable” o no.
Para incorporar información a la lámina seleccionada, se utilizan las herramientas de la barra superior. Aquí se encuentran opciones para gestionar las “Plantillas” y los “Estilos”, añadir “Elementos de dibujo” sobre cada lámina, como “Líneas” y “Textos”, así como herramientas de “Organización” y “Edición”.
Entre las más útiles se encuentran las siguientes.
- En el bloque “Elementos de dibujo”, desde el menú “Escena 3D”, se pueden “Insertar” vistas manualmente, o seleccionar “Insertar vistas predefinidas” para que el programa genere automáticamente un grupo de vistas del modelo.
- Si se utiliza esta última opción, en la ventana que aparece se controlan la “Apariencia” y el “Título de las vistas”, se realiza la “Selección de las vistas a generar” y se gestionan las “Láminas” donde se insertan.
- La opción “Etiqueta”, por otro lado, permite generar información automáticamente seleccionando los elementos en las vistas insertadas.
- Así, para etiquetar las partes y conjuntos, tras ajustar las “Propiedades” de la etiqueta en la ventana que aparece, se selecciona directamente el elemento en la vista deseada y, después, se posiciona la etiqueta. El programa podrá mostrar la referencia del conjunto y, en las partes principales, la referencia y la descripción de la parte, en función de las opciones indicadas previamente.
- Para etiquetar la posición de las uniones, se pueden hacer “Capturables” únicamente sus símbolos marcando la casilla correspondiente ("Símbolo de conexión") y desmarcando el resto. Además, se ajustan las “Propiedades” de la etiqueta, como la representación del “Extremo” inicial de la línea. Después, se hace clic en la unión y se posiciona la etiqueta.
- Entre las opciones de “Acotación”, se encuentran utilidades que permiten seleccionar puntos de los elementos de la vista para acotar su distancia, su área o el ángulo que forman.
- En el bloque “Edición”, se pueden mencionar las opciones que permiten “Editar” cualquiera de los elementos gráficos dispuestos, así como “Mover” para reposicionarlos o “Borrar”.
Finalmente, en el apartado “Láminas” el programa dispone de una opción para “Imprimir” las láminas deseadas. En la ventana que aparece al pulsar sobre esta opción, al seleccionar el “Dispositivo de impresión” se encuentra la posibilidad de guardar un fichero “PDF”, “DXF”, “DWG” o realizar la impresión directamente.
Al terminar la edición de las láminas de vistas del modelo, se puede “Guardar” y salir de la ventana.
Lista de láminas
La gestión de la lista de láminas se realiza en la pestaña “Documentación” de la interfaz general del programa, pulsando sobre el botón “Lista” en el bloque “Láminas” de la barra de herramientas superior.
Lista
Al pulsar sobre esta opción, se abre la ventana “Lista de láminas”, que muestra una lista con todas las láminas de la estructura.
En la parte superior se pueden aplicar “Filtros” a la lista de láminas por su “Categoría”, si se desea ver sólo las láminas de “Partes”, “Conjuntos”, “Uniones” o “Vistas del modelo”; por su tipo de “Contenido”, ya sea “Nuevo”, “Duplicado”, “Modificado” o “Sin cambios”; y por su estado de finalización.
Posteriormente, en la lista de “Láminas”, se muestran la “Categoría” de cada una de ellas, su “Referencia” y el tipo de “Contenido”.
Se puede activar la casilla de la columna “Finalizada” para marcar cada lámina como finalizada cuando así se considere.
Las columnas “Comentario 1”, “Comentario 2” y “Comentario 3” permiten añadir notas o comentarios a cada lámina.
Por último, desde la lista se puede acceder al contenido de cada lámina pulsando sobre el botón “Editar” en la columna de la derecha. Esta acción abre la interfaz de edición de cada lámina para poder trabajar directamente sobre ella.
Listados de medición
Es posible generar listados de medición de los elementos de la estructura en el programa.
Para ello, hay que situarse en la pestaña “Documentación” de la interfaz general del programa y utilizar las herramientas del bloque “Medición” en la barra de herramientas superior. Los elementos deberán estar numerados para poder usar estas herramientas.
Completa
Esta opción genera un listado de medición “Completa” para toda la estructura.
En la ventana “Listados” que aparece, se activan las casillas correspondientes para imprimir “Todos los capítulos” o sólo los capítulos seleccionados.
Tras “Aceptar”, el programa mostrará en pantalla la vista previa del listado de medición.
Este listado puede incluir las tablas de “Medición de conjuntos”, “de conjuntos y partes” y “de perfiles”, un “Resumen por tipo de perfil”, con datos como su “Longitud”, “Área” y “Peso”, así como la medición de placas, tornillos, soldaduras y anclajes.

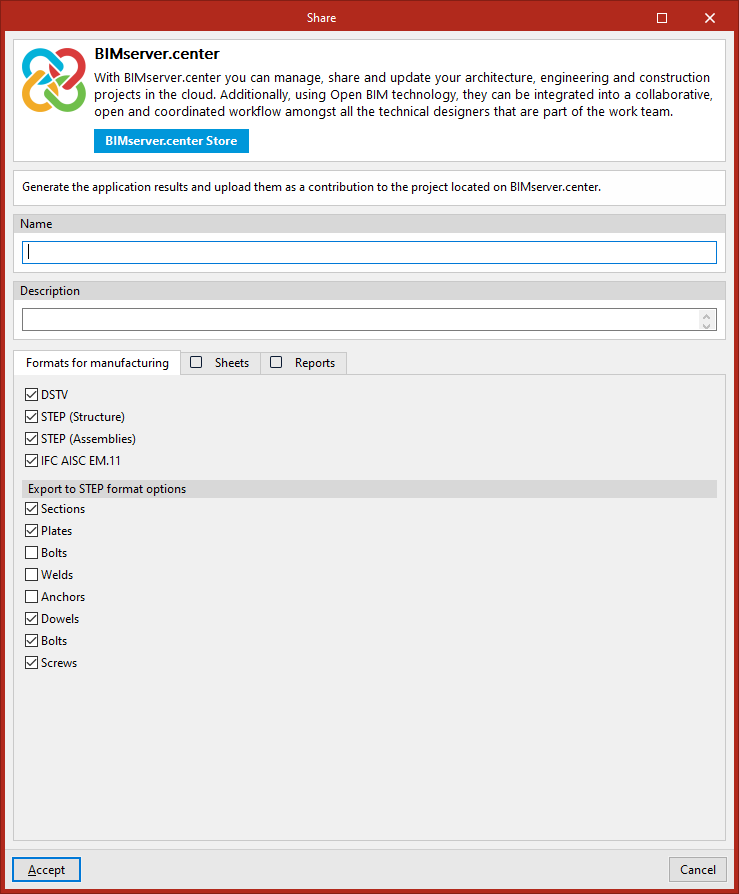

Desde aquí, utilizando las opciones de la parte superior, se puede “Compartir” y “Exportar” la información en diferentes formatos, así como “Imprimir” directamente el documento.
Por conjuntos
La opción “Por conjuntos” permite generar un listado de medición de una selección de conjuntos de la estructura.
En este caso, tras pulsar sobre la opción, se seleccionan los conjuntos uno a uno con el botón izquierdo o se utiliza un área de captura y, después, se pulsa el botón derecho.
De esta forma aparece de nuevo la ventana “Listados”, que permite generar las mediciones disponibles para los conjuntos seleccionados.
Por partes
La opción “Por partes” permite generar un listado de medición para una selección de partes de la estructura.
De forma similar, tras pulsar sobre la opción, se seleccionan las partes una a una o mediante un área de captura y se pulsa el botón derecho.
En la ventana “Listados”, se puede incluir la “Medición de perfiles”, el “Resumen por tipo de perfil” y la medición de otros elementos como placas, tornillos, soldaduras y anclajes en caso de que hayan sido seleccionados.
Índice de contenidos
Completa tu recorrido de CYPE Connect explorando las otras secciones disponibles:
CYPE Connect. Pestaña "Documentación"
Licencias y módulos relacionados
Los programas de CYPE se activan mediante licencias electrónicas que pueden contener uno o varios módulos. La lista de módulos compatibles con cada programa puede variar en función del producto adquirido y del tipo de licencia.
Para consultar la lista de módulos compatibles con este programa, se puede acceder a "Módulos de los programas de CYPE".
Es importante tener en cuenta que la lista de módulos disponibles en la licencia dependerá del producto adquirido.
