CYPECAD MEP

Instalación de caldera y radiadores

Climatización por agua. Calderas y emisores para calefacción:

1. Radiador, panel de chapa de acero, toallero.

2. Caldera (caldera eléctrica para calefacción, caldera eléctrica para calefacción y ACS, caldera a gasóleo para calefacción, caldera a gasóleo para calefacción y ACS, caldera a gas para calefacción, caldera a gas para calefacción y ACS, grupo térmico a gasóleo, grupo térmico a gas, caldera de biomasa)

Distribución. Sistemas de conducción de agua:

3.  Tubería, horizontal.

Instalación de caldera y suelo radiante (sólo calor)

Climatización por agua. Suelo radiante:

1. Circuito.

2. Cuadro de colectores.

3. Tubería.

Climatización por agua. Calderas y emisores para calefacción:

4. Caldera (caldera eléctrica para calefacción, caldera eléctrica para calefacción y ACS, caldera a gasóleo para calefacción, caldera a gasóleo para calefacción y ACS, caldera a gas para calefacción, caldera a gas para calefacción y ACS, grupo térmico a gasóleo, grupo térmico a gas, caldera de biomasa)

Climatización por agua. Suelo radiante:

5. Sistema de regulación y control (opcional).

Distribución. Sistemas de conducción de agua:

6, 7. Tubería, horizontal.

Instalación de bomba de calor y suelo radiante refrescante

Climatización por agua. Unidades centralizadas de climatización:

1. Unidad aire-agua bomba de calor reversible, para instalación en exterior (o en interior).

Distribución. Sistemas de conducción de agua:

2, 3. Tubería, horizontal.

Climatización por agua. Suelo radiante:

4. Sistema de regulación y control (opcional).

5. Cuadro de colectores.

6. Tubería.

7. Circuito.

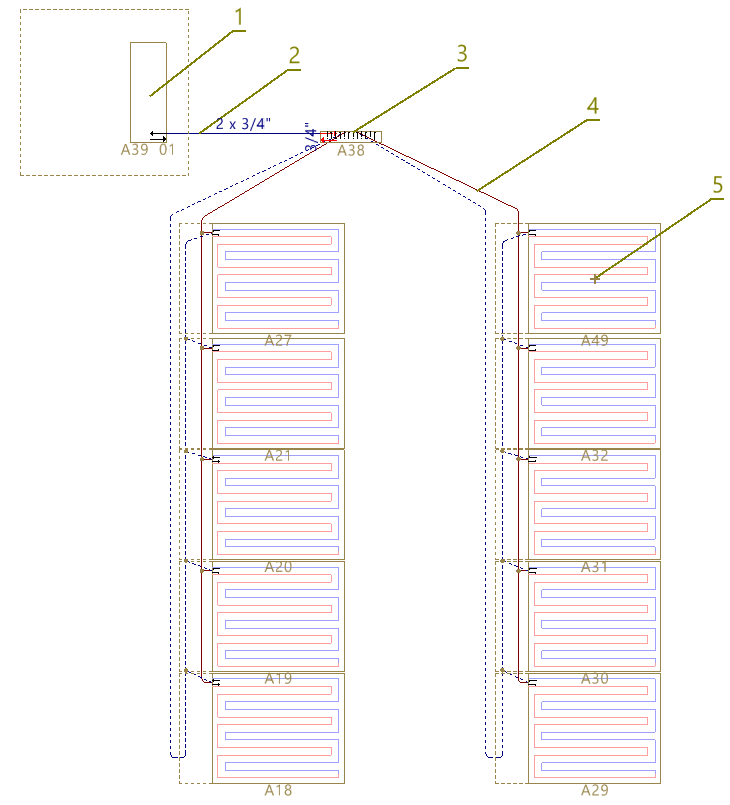

Instalación de techo radiante continuo

Climatización por agua. Unidades centralizadas de climatización:

1. Unidad exterior. Opciones:

-Calor y frío: Unidad aire-agua bomba de calor reversible, para instalación en exterior (o en interior).

-Sólo frío: Unidad aire-agua de refrigeración, para instalación en exterior (o en interior).

-Sólo calor: Unidad aire-agua bomba de calor no reversible, para instalación en exterior (o en interior).

Distribución. Sistemas de conducción de agua:

2. Tubería, horizontal.

Climatización por agua. Techo radiante:

3. Cuadro de colectores.

4. Tubería.

5. Panel de techo radiante (continuo).

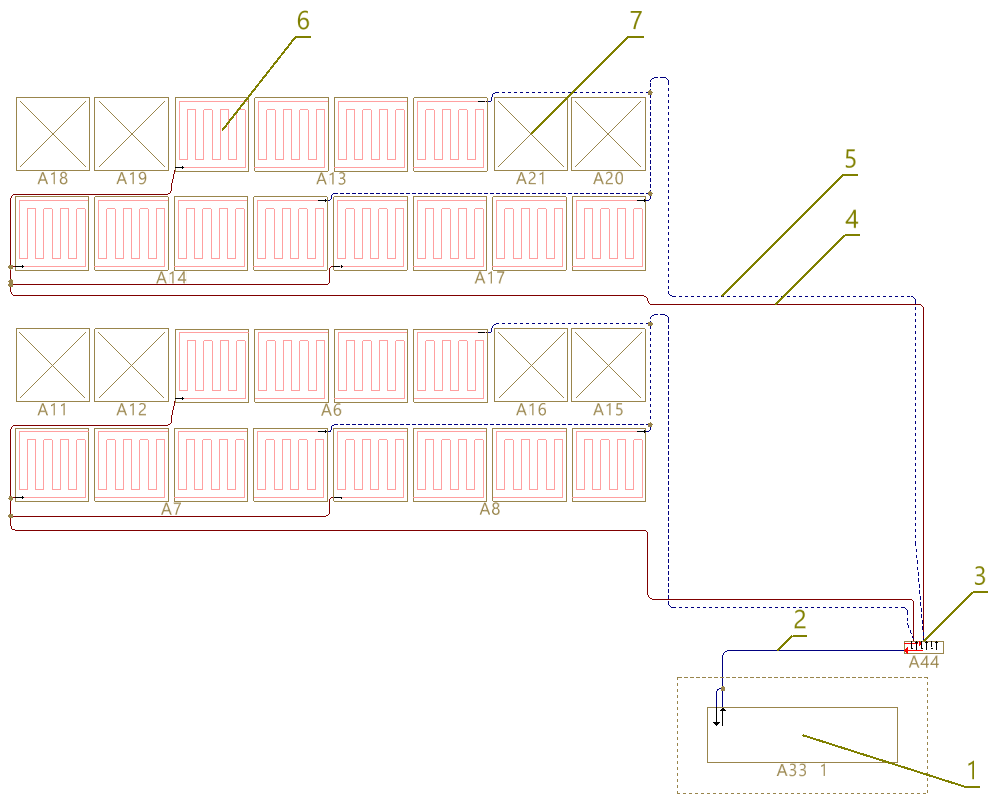

Instalación de techo radiante modular

Climatización por agua. Unidades centralizadas de climatización:

1. Unidad exterior. Opciones:

-Calor y frío: Unidad aire-agua bomba de calor reversible, para instalación en exterior (o en interior).

-Sólo frío: Unidad aire-agua de refrigeración, para instalación en exterior (o en interior).

-Sólo calor: Unidad aire-agua bomba de calor no reversible, para instalación en exterior (o en interior).

Distribución. Sistemas de conducción de agua:

2. Tubería, horizontal.

Climatización por agua. Techo radiante:

3. Cuadro de colectores.

4, 5. Tubería (impulsión y retorno)

6. Paneles de techo radiante modular en serie (activo)

7. Panel de techo radiante modular (ciego)

Instalación de fancoil de dos tubos por conductos

Climatización por agua. Unidades centralizadas de climatización:

1.    Unidad exterior. Opciones:

-Calor y frío: Unidad aire-agua bomba de calor reversible, para instalación en exterior (o en interior).

-Sólo frío: Unidad aire-agua de refrigeración, para instalación en exterior (o en interior).

-Sólo calor: Unidad aire-agua bomba de calor no reversible, para instalación en exterior (o en interior).

Climatización por agua. Unidades no autónomas para climatización (fancoils):

2.    Fancoil de techo, de dos tubos, con sistema de distribución por conductos.

Distribución. Sistemas de conducción de agua:

3, 4. Tubería, horizontal.

Distribución. Sistemas de conducción de aire:

5, 7. Conducto horizontal.

6.    Rejillas de impulsión.

8.    Rejillas de retorno.

Instalación con unidad de tratamiento de aire (sólo frío)

Climatización por agua. Unidades centralizadas de climatización:

1. Unidad aire-agua de refrigeración, para instalación en exterior (o en interior).

Distribución. Sistemas de conducción de agua:

2. Tubería horizontal.

Climatización por agua. Unidades de tratamiento de aire (climatizadoras):

3. Climatizadora (UTA) de baja silueta, a dos tubos, con batería de agua fría.

Distribución. Sistemas de conducción de aire:

4. Conducto horizontal.

5. Rejilla de impulsión.

Instalación con unidad de tratamiento de aire (sólo calor)

Climatización por agua. Unidades centralizadas de climatización:

1. Unidad aire agua bomba de calor no reversible, para instalación en exterior (o en interior).

Distribución. Sistemas de conducción de agua:

2. Tubería horizontal.

Climatización por agua. Unidades de tratamiento de aire (climatizadoras):

3. Climatizadora (UTA) de baja silueta, a dos tubos, con batería de agua caliente.

Distribución. Sistemas de conducción de aire:

4. Conducto horizontal.

5. Rejilla de impulsión.

Instalación con unidad de tratamiento de aire (calor y frío) y bomba de calor de cuatro tubos

Climatización por agua. Unidades centralizadas de climatización:

1. Unidad compacta agua-aire-agua bomba de calor de producción simultánea de agua fría y agua caliente, sistema 4 tubos, para instalación en exterior.

Distribución. Sistemas de conducción de agua:

2. Tubería horizontal.

3. Bomba de circulación.

Climatización por agua. Unidades de tratamiento de aire (climatizadoras):

4. Climatizadora (UTA) de baja silueta, a cuatro tubos, con batería de agua fría y batería de agua caliente.

Distribución. Sistemas de conducción de aire:

5  Conducto horizontal.

6. Rejilla de impulsión.

Instalación con unidad de tratamiento de aire (calor y frío), bomba de calor no reversible y enfriadora

Climatización por agua. Unidades centralizadas de climatización:

1A. Unidad aire-agua de refrigeración, para instalación en exterior (o en interior).

1B. Unidad aire-agua bomba de calor no reversible, para instalación en exterior (o en interior).

Distribución. Sistemas de conducción de agua:

2. Tubería horizontal.

3. Bomba de circulación.

Climatización por agua. Unidades de tratamiento de aire (climatizadoras):

4. Climatizadora (UTA) de baja silueta, a cuatro tubos, con batería de agua fría y batería de agua caliente.

Distribución. Sistemas de conducción de aire:

5. Conducto horizontal.

6. Rejilla de impulsión.

Instalación con rooftop

Climatización por agua. Unidades centralizadas de climatización:

1.  Rooftop con bomba de calor (o Rooftop sólo frío).

Distribución. Sistemas de conducción de aire:

2. Conducto, horizontal.

3. Rejilla de impulsión.

4. Rejilla de retorno.

Instalación de sistema de expansión directa: split 1x1 directo

Expansión directa. Sistemas de expansión directa:

1.    Unidad exterior de aire acondicionado split 1x1

2.    Linea frigorífica con tubería doble aislada, horizontal.

3.    Split interior (Split directo mural, Split directo cassette).

Instalación de sistema de expansión directa: split 1x1 por conductos

Expansión directa. Sistemas de expansión directa:

1. Unidad exterior de aire acondicionado split 1x1.

2. Línea frigorífica con tubería doble aislada, horizontal.

3. Split conducido.

Distribución. Sistemas de conducción de aire:

4. Conducto horizontal.

5. Rejilla de impulsión.

6. Rejilla de retorno por plenum.

Instalación de sistema de expansión directa multi-split

Expansión directa. Sistemas de expansión directa:

1. Unidad exterior de aire acondicionado multi-split.

2. Multi-split interior (Multi-split directo mural, Multi-split directo cassette, Multi-split directo horizontal, Multi-split embocaduras*, Multi-split conducido**).

*Se añadiría una red de tubos flexibles y difusores con plenum.

**Se añadiría una red de conductos y rejillas.

3. Línea frigorífica con tubería doble.

Instalación de caudal de refrigerante variable (sistema VRV o VRF)

Expansión directa. Sistemas de caudal refrigerante variable:

1. Unidad exterior de aire acondicionado.

2. Línea frigorífica, horizontal.

3. Colector.

4. Línea frigorífica, horizontal.

5. Unidad interior de aire acondicionado, de cassette.

6. Caja de conexión, de cassette, vista.

7. Unidad interior de aire acondicionado, de cassette, vista.

Instalación de aerotermia, sistema monobloc

1. Unidad compacta para calefacción y refrigeración, sistema monobloc (dentro de "Sistemas de aerotermia").
2. Tuberías de agua ("Tubería, horizontal" y "Tubería, vertical", dentro de "Sistemas de conducción de agua").
3. Conexiones con elementos de la instalación interior (radiadores, cuadros de colectores de suelo radiante, fancoils...).

Instalación de aerotermia, sistema bibloc

1. Unidad exterior (dentro de "Sistemas de aerotermia").
2. Línea frigorífica (dentro de "Sistemas de aerotermia").
3. Unidad interior para calefacción y refrigeración, sistema bibloc (dentro de "Sistemas de aerotermia").
4. Tuberías de agua ("Tubería, horizontal" y "Tubería, vertical", dentro de "Sistemas de conducción de agua").
5. Conexiones con elementos de la instalación interior (radiadores, cuadros de colectores de suelo radiante, fancoils...).
