Versiones implementadas o compatibles de tecnologías externas

A continuación, se indican las versiones de los programas de CYPE en las que se ha implementado o a partir de las cuales es compatible la versión mostrada de las siguientes tecnologías externas.

Ficheros DXF/DWG de AutoCAD®

Tecnología externa	Versión	Programa de CYPE	Versión de los programas de CYPE
AutoCAD®	DXF/DWG 2025	Aplicaciones de CYPE	2025.c

Conexión con Revit® e importación de mediciones de Revit®

Tecnología externa	Versión	Programa de CYPE	Versión de los programas de CYPE
Revit®	2027	Plugin Open BIM - Revit Plugin MedBIM - Revit	2027.a
Revit®	2026	Plugin Open BIM - Revit Plugin MedBIM - Revit	2026.a
Revit®	2025	Plugin Open BIM - Revit Plugin MedBIM - Revit	2025.a
Revit®	2024	Plugin Open BIM - Revit Plugin MedBIM - Revit	2024.a
Revit®	2023	Plugin Open BIM - Revit Plugin MedBIM - Revit	2023.a
Revit®	2022	Plugin Open BIM - Revit Plugin MedBIM - Revit	2021.f
Revit®	2021	Plugin Open BIM - Revit Plugin MedBIM - Revit	2021.a
Revit®	2020	Plugin Open BIM - Revit Plugin MedBIM - Revit	2019.h
Revit®	2019	Plugin Open BIM - Revit Plugin MedBIM - Revit	2018.l
Revit®	2018	Plugin Open BIM - Revit Plugin MedBIM - Revit	2017.l
Revit®	2017	Plugin Open BIM - Revit	2017.f
Revit®	2017	Plugin MedBIM - Revit	2016.m

Compatibilidad por funciones:

Plugin 2027.a

net 45

net 452

net 452

net 47

net 47

net 48

net 48

net 48

net 48

net 8.0

net 8.0

net 10.0

Versiones de Revit

2016

2017

2018

2019

2020

2021

2022

2023

2024

2025

2026

2027

Funciones básicas

✅

✅

✅

✅

✅

✅

✅

✅

✅

✅

✅

✅

Conversión a nativo

❌

❌

❌

❌

❌

❌

✅

✅

✅

✅

✅

✅

Plugin 2026.a

net 45

net 452

net 452

net 47

net 47

net 48

net 48

net 48

net 48

net 8.0

net 8.0

net 10.0

Versiones de Revit

2016

2017

2018

2019

2020

2021

2022

2023

2024

2025

2026

2027

Funciones básicas

✅

✅

✅

✅

✅

✅

✅

✅

✅

✅

✅

❌

Conversión a nativo

❌

❌

❌

❌

❌

✅

✅

✅

✅

✅

✅

❌

Plugin 2025.a

net 45

net 452

net 452

net 47

net 47

net 48

net 48

net 48

net 48

net 8.0

net 8.0

net 10.0

Versiones de Revit

2016

2017

2018

2019

2020

2021

2022

2023

2024

2025

2026

2027

Funciones básicas

✅

✅

✅

✅

✅

✅

✅

✅

✅

✅

❌

❌

Conversión a nativo

❌

❌

❌

❌

✅

✅

✅

✅

✅

✅

❌

❌

✅ Compatible; ❌ No compatible

Motor de cálculo EnergyPlus™

Tecnología externa	Versión	Programa de CYPE	Versión de los programas de CYPE
EnergyPlus™	23.1	Programas CYPETHERM	2024.a
EnergyPlus™	22.2	Programas CYPETHERM	2023.e
EnergyPlus™	9.5	Programas CYPETHERM	2022.d / 2022.c
EnergyPlus™	9.1	Programas CYPETHERM	2019.h
EnergyPlus™	9.0	Programas CYPETHERM	2019.e
EnergyPlus™	8.9	Programas CYPETHERM	2018.l
EnergyPlus™	8.8	Programas CYPETHERM	2018.g
EnergyPlus™	8.7	Programas CYPETHERM	2017.k
EnergyPlus™	8.6	Programas CYPETHERM	2017.e
EnergyPlus™	8.5	Programas CYPETHERM	2016.l

Motor de cálculo Radiance (Lawrence Berkeley National Laboratory)

Tecnología externa	Versión	Programa de CYPE	Versión de los programas de CYPE
Radiance (Lawrence Berkeley National Laboratory)	5.4	CYPELUX	2025.d

Importación de mediciones de Allplan®

Tecnología externa	Versión	Programa de CYPE	Versión de los programas de CYPE
Allplan®	Allplan® 2016 (64-bit)	Arquímedes	2016.c
Allplan®	Allplan® 2014 (32-bit y 64-bit)	Arquímedes	2014.e
Allplan®	Allplan® 2013 (64-bit)	Arquímedes	2013.n
Allplan®	Allplan® 2013 (32-bit)	Arquímedes	2013.g
Allplan®	Allplan® 2012 (32-bit)	Arquímedes	2012.g
Allplan®	Allplan® 2011	Arquímedes	2011.i

Importación de mediciones de ArchiCAD®

Tecnología externa	Versión	Programa de CYPE	Versión de los programas de CYPE
ArchiCAD®	ArchiCAD® 24 SPA	Arquímedes	2021.b
ArchiCAD®	ArchiCAD® 23 SPA	Arquímedes	2020.e
ArchiCAD®	ArchiCAD® 18 (64-bit)	Arquímedes	2015.e
ArchiCAD®	ArchiCAD® 17 (64-bit)	Arquímedes	2014.d
ArchiCAD®	ArchiCAD® 16 (64-bit)	Arquímedes	2013.n

Actuaciones previas a la importación de plantillas DXF/DWG

Las siguientes actuaciones permiten reducir los errores en la importación de ficheros DXF/DWG utilizados como plantillas en los programas de CYPE:

• Si se está utilizando una versión del programa de CYPE 2025.b o anterior, se debe guardar el fichero en la versión de AutoCAD 2013. Si no, se obtendrá el aviso "La versión del fichero leído es incorrecta".
• Utilizar la escala natural (1:1) para que los elementos del dibujo tengan su tamaño real. En caso contrario, en el programa de CYPE se verán los elementos de la plantilla con un tamaño muy inferior o muy superior al real.
• Posicionar los elementos de la plantilla cerca del origen de coordenadas (0, 0). Si no, es posible que se obtenga el mensaje "No se permite trabajar en coordenadas superiores a 300 m" o equivalentes como "El pilar se ha introducido con coordenadas superiores a la máxima permitida (300 m)" o "No es posible introducir una viga con coordenadas superiores a las permitidas (300 m)".
• Eliminar los elementos muy alejados del origen de coordenadas, ya que pueden descuadrar el área de trabajo en el programa de CYPE. Si no se localizan, se puede utilizar el método de simplificación descrito más adelante.
• Eliminar sombreados, texturas y bloques de elementos con información no relevante para el trabajo con los programas de CYPE (árboles, vehículos, electrodomésticos, personas, muebles...). Esto aligerará la visualización en pantalla y reducirá el tamaño del fichero del programa de CYPE.
• Descomponer los bloques y grupos de elementos, para que no haya elementos complejos. Para mayor seguridad, se puede descomponer todo el contenido del modelo. Si no, es posible que algunos bloques y elementos complejos no sean visibles.
• Eliminar las referencias externas a otros archivos. Se recomienda incorporar o incrustar la información que se desee importar en el mismo fichero de la plantilla.
• En caso de que las actuaciones anteriores no resuelvan el error, se puede abrir un fichero CAD vacío y copiar la información de la plantilla original de forma incremental, tomando pequeños grupos de elementos con información relevante (por ejemplo, las líneas que representan los tabiques y cerramientos más importantes), o capa a capa. Esto permitirá guardar un segundo fichero DXF/DWG más simplificado con información parcial, pero suficiente, que le permitirá continuar con la importación. También evitará los problemas asociados a la existencia de elementos muy alejados del origen de coordenadas, que pueden aparecer en el proceso de trabajo por equivocación.

Requisitos del IFC para el generador del modelo analítico

Para que el proceso de generación automática del modelo analítico (integrado en programas como Open BIM Analytical Model) funcione correctamente se deben satisfacer una serie de requisitos en el modelo IFC arquitectónico. Es importante tener en cuenta que la aplicación cuenta con las herramientas necesarias para poder corregir manualmente cualquier incongruencia derivada del incumplimiento de uno o varios de los siguientes requerimientos.

Modelado arquitectónico

Requerimientos generales

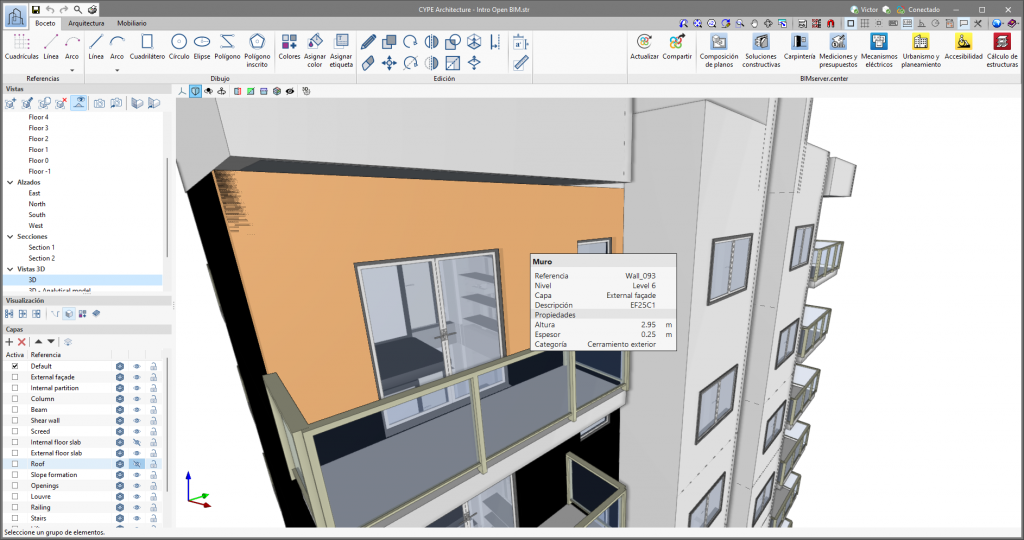

Elementos constructivos

Elemento constructivo	Categoría
Muro	Cerramiento exterior
Forjado	Forjado exterior/Cubierta

Particiones interiores

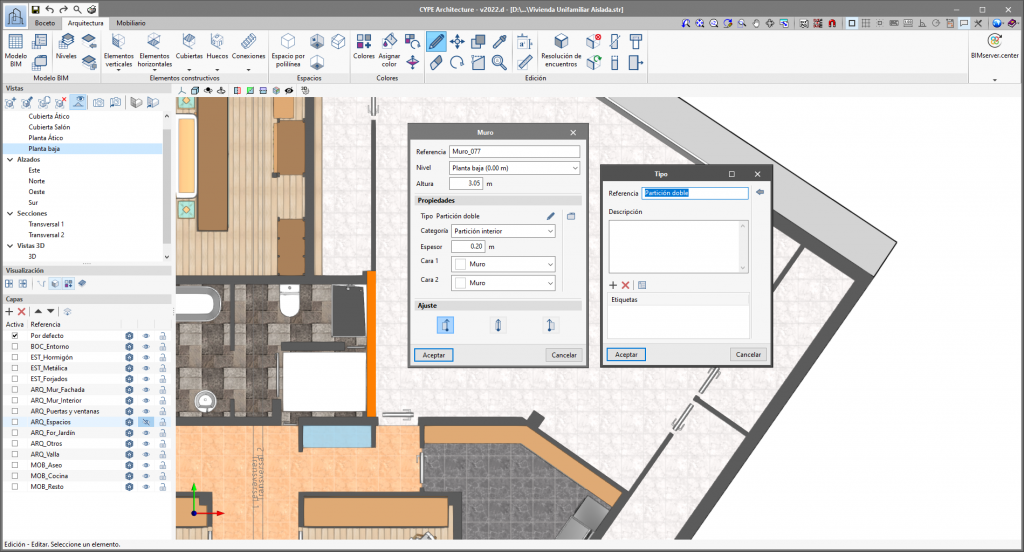

En el caso de los elementos de partición interior se debe asegurar que la propiedad IsExternal no posee el valor “true” (verdadero). En caso contrario, no se detectará la superficie colindante y se generará una superficie exterior incorrecta. En la exportación a IFC desde CYPE Architecture la propiedad IsExternal no es cierta en las siguientes categorías de elementos de partición interior:

Elemento constructivo	Categoría
Muro	Partición interior
Forjado	Forjado entre pisos

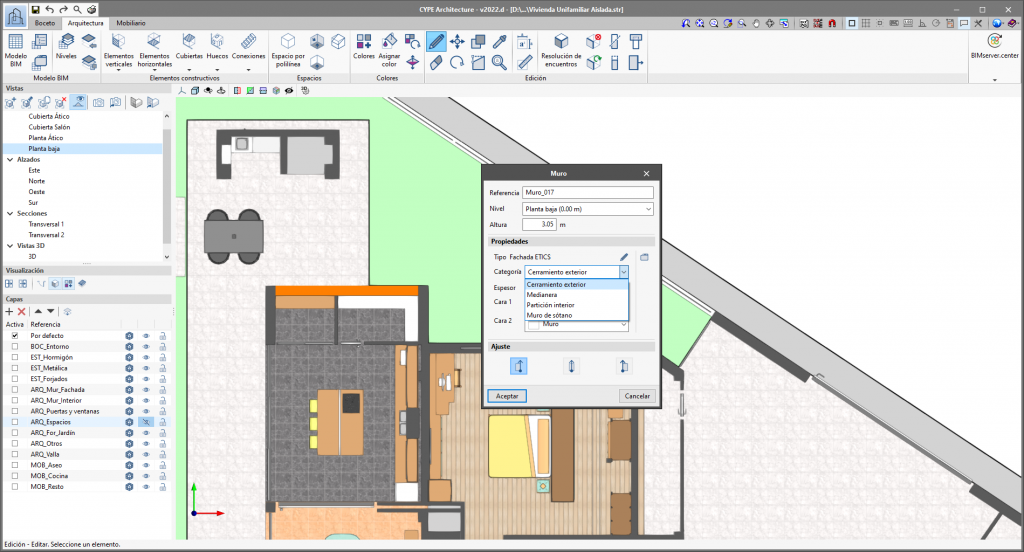

Para las medianeras, se debe establecer el parámetro IfcWallType como PARTYWALL. Esto se lleva a cabo de manera automática en los modeladores de CYPE (CYPE Architecture, IFC Builder y CYPECAD MEP).

Elementos en contacto con el terreno

Se deben identificar los elementos constructivos del modelo físico (IfcWall e IfcSlab) en contacto con el terreno. En caso contrario no se detectarán correctamente las colindancias de las superficies derivadas y éstas se asignarán como colindantes a “elemento constructivo”. En la exportación a IFC desde CYPE Architecture se considera que un elemento constructivo está en contacto con el terreno cuando se le asocia una de las siguientes categorías:

Elemento constructivo	Categoría
Muro	Muro de sótano
Forjado	Solera

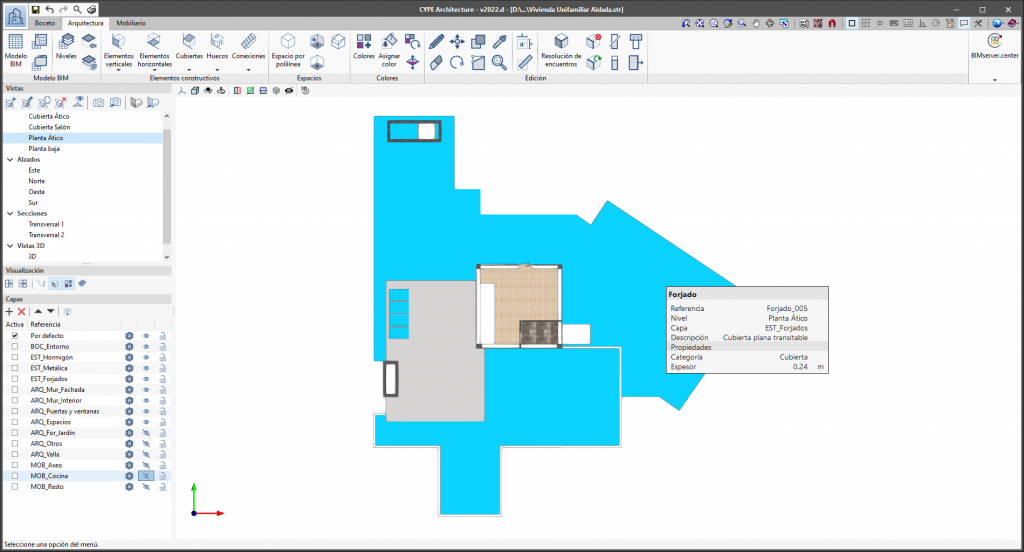

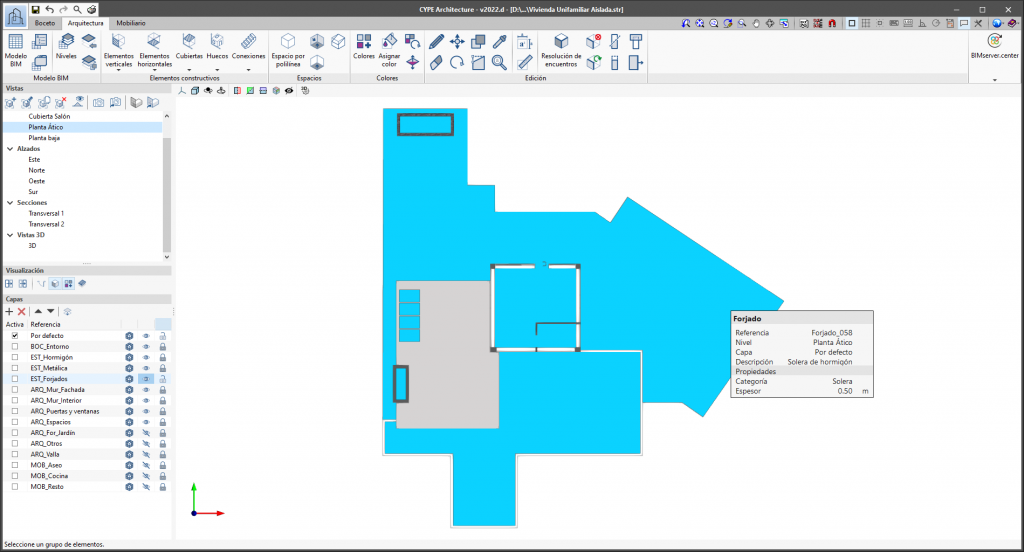

En forjados, se debe establecer el parámetro IfcSlabType como BASESLAB. Esto se lleva a cabo de manera automática en los modeladores de CYPE (CYPE Architecture, IFC Builder y CYPECAD MEP). Para Autodesk Revit se puede consultar cómo aplicar esta configuración en la “Guía de Interoperabilidad CYPE- REVIT”  (apdo. 7.5).

Para los muros el procedimiento es equivalente pero en ese caso se debe establecer el parámetro IfcWallType como BASEMENTWALL.

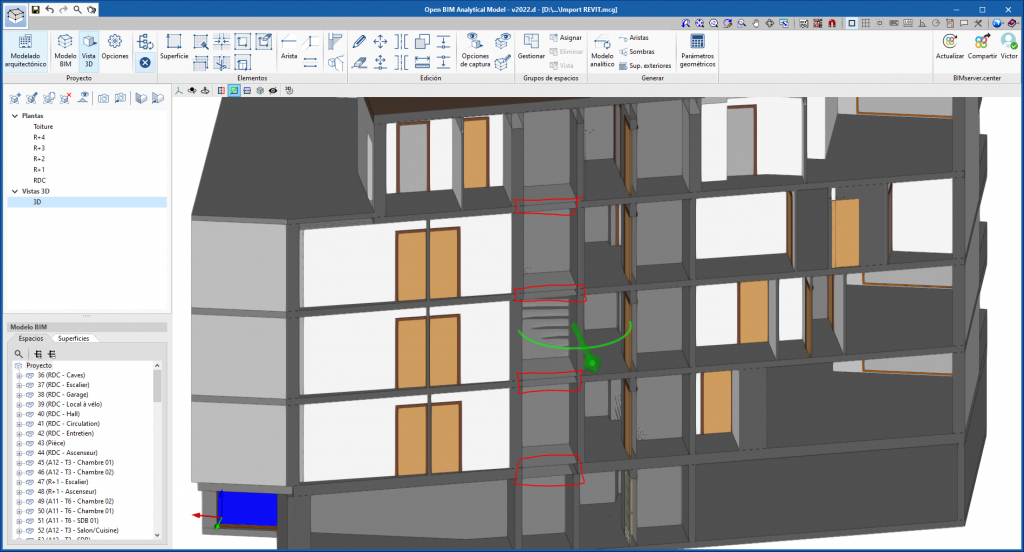

Separación de elementos constructivos por adyacencia

No se debe emplear un mismo elemento de muro o forjado si este tiene partes interiores y exteriores. Se deben exportar geometrías diferentes y emplear la propiedad IsExternal. Lo mismo ocurre con los elementos en contacto con el terreno.

Espacios

Definición de espacios (IfcSpace)

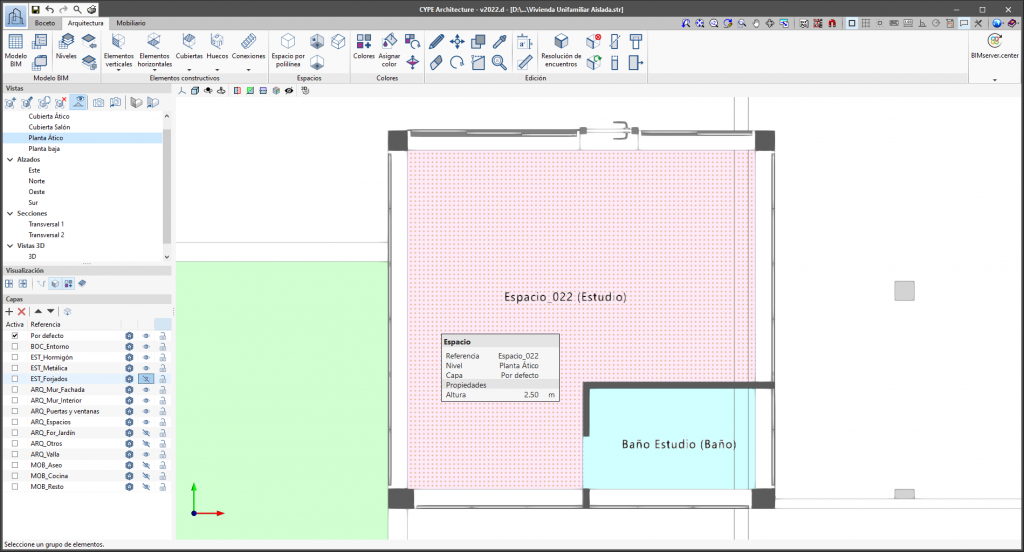

El fichero IFC debe contener una definición geométrica de los espacios tal como se indica en la especificación de la entidad IfcSpace. Durante el proceso de generación, las caras que describen el espacio se transformarán en superficies del modelo analítico. En los modeladores de CYPE, al introducir recintos (IFC Builder y CYPECAD MEP) o espacios (CYPE Architecture) éstos se exportarán automáticamente como IfcSpace cuando se comparta el modelo en BIMserver.center. Para Autodesk Revit se puede consultar cómo exportar correctamente los espacios en la “Guía de Interoperabilidad CYPE- REVIT”  (apdo. 7.1).

Contorno de los espacios

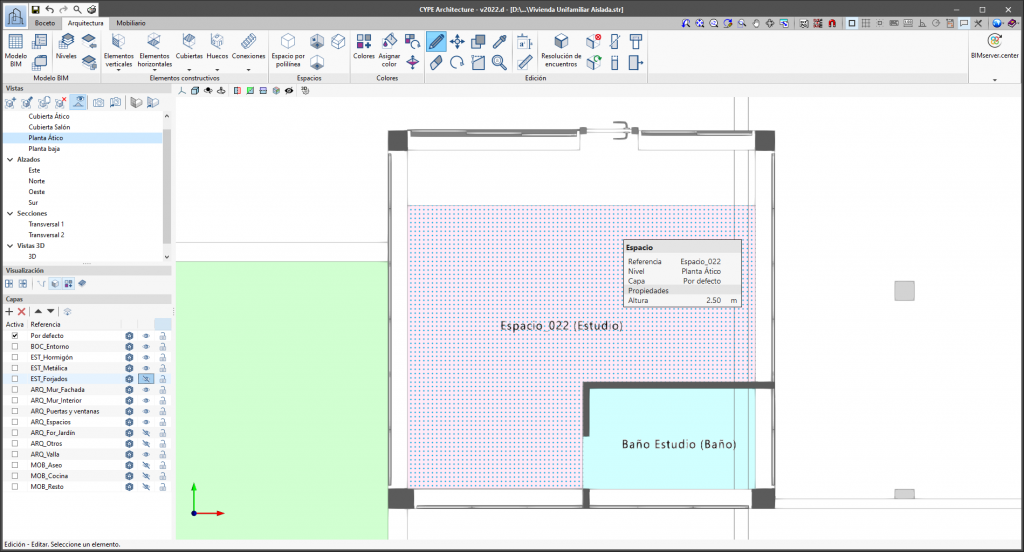

Las superficies que delimitan el espacio deben ser coplanares con alguna de las caras de los elementos constructivos del modelo físico (IfcWall, IfcSlab,...). En caso contrario no se asignarán correctamente las propiedades de los elementos constructivos a las superficies generadas.

Volumen y superficie de los espacios

El volumen y la superficie de los espacios se obtiene a partir del conjunto de cantidades base del estándar IFC (IfcQuantitySet) correspondiente a los espacios, Qto_SpaceBaseQuantities. En caso de que el volumen o la superficie no se encuentren definidos explícitamente en estas propiedades, se deducirán de la geometría analítica generada del espacio.  En los modeladores de CYPE (IFC Builder, CYPECAD MEP y CYPE Architecture), estos parámetros se exportan automáticamente. Para Autodesk Revit se puede consultar cómo calcular correctamente el volumen de los espacios en la “Guía de Interoperabilidad CYPE- REVIT”  (apdo. 4.3.3).

Elementos de sombra

Definición de elementos de sombra (IfcShadingDevice)

Los elementos que producen sombras deben exportarse a IFC con la entidad IfcShadingDevice. Los edificios y otros elementos de sombra próximos al modelo generados mediante aplicaciones de CYPE (Open BIM Site, IFC Builder y CYPECAD MEP) se exportan automáticamente con esta entidad. Para Autodesk Revit se configurar el fichero de mapeado para indicar que componentes se deben exportar como sombras, tal como se desarrolla en la “Guía de Interoperabilidad CYPE- REVIT” (apdo. 4.1).

Elementos del modelo IFC que puede leer Open BIM Analytical Model

En la siguiente tabla se indica la configuración de los componentes del modelo IFC que se debe establecer para su lectura en Open BIM Analytical Model.

Open BIM Analytical Model	Entidad IFC	PredefinedType	isExternal
Cubiertas o voladizos	IfcRoof	-	-
Cubiertas o voladizos	IfcSlab	-	TRUE
Forjados entre pisos	IfcSlab	-	-
Forjados entre pisos	IfcSlab	-	FALSE
Soleras	IfcSlab	BASESLAB	-
Particiones interiores	IfcWall	-	-
Particiones interiores	IfcWall	PARTITIONING	-
Muros de sótano	IfcWall	USERDEFINED (BASEMENTWALL)	-
Cerramientos	IfcWall	-	TRUE
Medianeras	IfcWall	USERDEFINED (PARTYWALL)	-
Muros cortina	IfcCurtainWall	-	-
Pilares	IfcColumn	-	-
Vigas	IfcBeam	-	-
Puertas exteriores	IfcDoor	-	TRUE
Puertas interiores	IfcDoor	-	FALSE
Ventanas exteriores	IfcWindow	-	TRUE
Ventanas interiores	IfcWindow	-	FALSE
Huecos	IfcOpeningElement	-	-
Sombras propias	IfcShadingDevice*	-	-
Sombras remotas	IfcShadingDevice	-	-
Recintos	IfcSpace	-	-

*Vinculada a un nivel del edificio (IfcBuildingStorey)

Niveles de detalle

El concepto de nivel de detalle (LOD, Level of Detail) se utiliza en algunos contextos para describir el grado de complejidad de la representación en los modelos realizados con un determinado programa informático.

Nivel de detalle en los procesos de importación y exportación de datos

El nivel de detalle exigido en los procesos de importación a los programas de CYPE es variable y depende de las capacidades y exigencias de cada programa. De igual manera, el nivel de detalle de los ficheros resultantes de la exportación de datos desde los programas de CYPE es variable y no tiene por qué contener toda la información que alberga el fichero nativo del programa.

Puede consultar los recursos de cada programa para conocer la información que cada herramienta es capaz de procesar o generar durante la importación y exportación de datos.

Si se encuentran problemas de lectura de datos, como recomendación general puede optarse por una simplificación del modelo original realizado en otros programas para facilitar dichos procesos de importación, especialmente en el caso de modelos con geometrías complejas.

Nivel de detalle alcanzado por los modelos realizados con los programas de CYPE

En general, el nivel de detalle en los modelos realizados en cada uno de los programas de CYPE es único y depende de las herramientas utilizadas en cada programa en el proceso de introducción de datos.

Así, incluso sobre la misma obra o modelo, algunas herramientas permiten introducir objetos o entidades con un alto nivel de detalle debido a la gran cantidad de información que contienen (por ejemplo, materiales o equipos procedentes del Generador de precios o de Open BIM Database, que incluyen información geométrica, características técnicas y datos de precios y de gestión), mientras que otras herramientas permiten insertar elementos de definición más simplificada.

Además, en algunos casos, cada programa ofrece opciones específicas que permiten obtener resultados resumidos o realizar cálculos más rápidos utilizando simplificaciones parciales, sin que esto se encuentre relacionado con una categoría de nivel de detalle señalada.

Puede consultar los recursos de cada programa para conocer la información a introducir y los parámetros de configuración exigidos durante la utilización de cada una de las herramientas del programa, así como para conocer las herramientas disponibles de configuración del cálculo o de obtención de resultados.

Exportación de la información de los programas de CYPE a otros programas

En caso de no existir una opción específica de exportación de la información de un programa de CYPE a un programa externo, se puede considerar lo siguiente.

Desde muchos programas de CYPE vinculados a BIMserver.center, se puede exportar la información utilizando el botón “Compartir” arriba a la derecha.

Esta operación, además de subir la información del modelo al proyecto de BIMserver.center, genera ficheros en el disco local que pueden ser aprovechados por cualquier otro programa capaz de abrirlos.
