Aviso de nueva versión disponible

En caso de que exista una versión más reciente del programa, se muestra una notificación de actualización disponible en el área central de la interfaz inicial.

Este mensaje proporciona información sobre la “Versión instalada” y la “Versión disponible”, junto con un enlace directo a la página de la Store de la plataforma web de BIMserver.center.

Al hacer clic en el botón “Actualizar a la versión más reciente”, se inicia automáticamente el proceso de descarga e instalación de la aplicación. Esta funcionalidad garantiza que se esté utilizando siempre la versión más actualizada del software, beneficiándose de las últimas mejoras.

En cualquier caso, el programa puede abrirse y utilizarse aunque no se actualice a la versión más reciente.

• Guardar (Ctrl + G)
  Permite guardar el fichero.

• Deshacer (Ctrl + Z)
  Permite deshacer el último cambio.

• Rehacer (Ctrl + Y)
  Permite rehacer el último cambio.

• Búsqueda y activación de comandos y opciones (Ctrl + F)
  Al pulsar sobre esta opción, se abre una ventana con las siguientes pestañas:
  • Búsqueda y activación de comandos y opciones
    Permite el acceso rápido a las opciones del programa, indicando su "Nombre", el "Menú" donde se encuentran y el comando de "Acceso rápido" correspondiente.
  • Accesos rápidos para todas las aplicaciones
    Permite consultar los comandos de "Acceso rápido" comunes para todas las aplicaciones y la "Descripción" de sus efectos.

• Listados
  Permite obtener los listados de la obra.

• Planos
  Permite obtener los planos de la obra.

La siguiente sección de este bloque consiste en una barra configurable de herramientas para su acceso rápido:

• Configuración de la barra de herramientas
  Permite configurar las opciones visibles en esta sección. Al pulsar sobre esta opción, se abre una ventana con las siguientes opciones:
  • Mostrar/Ocultar la barra de herramientas
    Permite mostrar u ocultar las opciones de esta sección.
  • Opciones
    A la izquierda se muestran dos listas con el "Nombre" de todas las opciones disponibles en el programa, organizadas por el "Menú" en el que se encuentran.
    A la derecha se muestra la lista de opciones visibles en la "Barra de herramientas" de acceso rápido. Las utilidades de la parte superior permiten borrar, reordenar o colocar un separador entre las opciones incorporadas a la barra de herramientas.
    Utilizando los botones entre las listas se puede incorporar la opción seleccionada o incorporar todas las opciones del menú seleccionado a la barra de herramientas.
  • Configuración por defecto
    Permite cargar la configuración por defecto de esta barra de herramientas.

• Referencia a objetos (F2)
  Permite activar las referencias a objetos introducidos previamente en el programa para capturarlos o rastrearlos al introducir nuevos elementos en el modelo.
  • Referencia a objetos (opcional)
    El sistema de referencias a objetos se puede configurar para ajustarlo a las necesidades de cada situación:
    • Capturas (opcional)
      Permite capturar directamente los siguientes puntos de los elementos ya introducidos en el programa:
      • Extremo (opcional);
      • Punto medio (opcional);
      • Perpendicular (opcional);
      • Más cercano (opcional);
      • Intersección (opcional);
      • Intersección ficticia (opcional).
    • Rastreos (opcional)
      Permite generar y utilizar los siguientes rastreos a partir de los elementos ya introducidos en el programa:
      • Prolongación (opcional);
      • Perpendicular (opcional);
      • Ortogonal (opcional).
    • Seleccionar puntos de rastreo automáticamente (opcional)
      Si se activa esta opción, el programa selecciona los puntos de rastreo cercanos de forma automática. Si se desactiva, se debe pasar el cursor unos instantes por los puntos que se desean rastrear.

• Dibujar la rejilla (F7)
  Permite dibujar en pantalla una rejilla modular de ayuda.

• Forzar la captura a la rejilla (F9)
  Permite capturar los puntos de la rejilla al introducir elementos en el modelo.

• Introducción por coordenadas
  Permite introducir elementos en el modelo definiendo la posición de sus puntos por coordenadas numéricas.
  • Selección de coordenadas
    La primera fila de opciones permite seleccionar las coordenadas que se desean utilizar:
    • Coordenadas absolutas
    • Coordenadas relativas
    • Coordenadas polares
    • Coordenadas polares (Longitud)
  • Último punto
    En este apartado se muestran las coordenadas absolutas del último punto introducido:
    • "X", "Y", "Z"
  • Coordenada
    En este apartado se muestran diferentes campos numéricos en los que se escriben las coordenadas del nuevo punto a introducir. Tras escribir los valores numéricos, al pulsar la tecla "Enter" se introducirá en el modelo el punto del elemento. Los campos disponibles dependen de las coordenadas seleccionadas:
    • "X", "Y", "Z" (en "Coordenadas absolutas")
      Permite escribir directamente las coordenadas absolutas "X", "Y" y "Z" del nuevo punto.
    • "X", "Y", "Z" (en "Coordenadas relativas")
      Permite escribir las coordenadas "X", "Y" y "Z" del nuevo punto relativas a las coordenadas del último punto introducido.
    • "L", "α" (en "Coordenadas polares")
      Permite escribir la longitud "L" sobre la dirección dada por el ángulo "α" entre el nuevo punto y el último punto introducido.
    • "L" (en "Coordenadas polares (Longitud)")
      Permite escribir la longitud "L" entre el nuevo punto y el último punto introducido sobre la dirección definida por el cursor en pantalla.

• Permite acotar al introducir cada elemento
  Si se activa esta opción, al insertar un nuevo punto en el modelo se abre un panel junto al mismo que permite acotarlo para definir su posición. Es posible seleccionar y acotar valores en las siguientes opciones, que se activan en función de si se captura un elemento previo o no al introducir los puntos en el modelo:
  • Distancia
    Distancia del nuevo punto al punto de referencia cercano indicado.
  • Longitud
    Longitud del elemento entre el nuevo punto y el punto original capturado.
  • Desplazamiento XY absoluto
    Desplazamientos X e Y del nuevo punto respecto al punto original, en coordenadas absolutas.
  • Desplazamiento XY relativo
    Desplazamientos X e Y del nuevo punto respecto al punto original, en coordenadas relativas al elemento previo donde se captura el primer punto.
  • Longitud y ángulo de salida absoluto
    Longitud del elemento entre el nuevo punto y el punto original, y ángulo de salida respecto a los ejes globales.
  • Longitud y ángulo de salida relativo
    Longitud del elemento entre el nuevo punto y el punto original, y ángulo de salida respecto a la dirección del elemento previo donde se captura el primer punto.
  • Ángulo de salida absoluto
    Ángulo de salida respecto a los ejes globales.
  • Ángulo de salida relativo
    Ángulo de salida respecto a la dirección del elemento previo donde se captura el primer punto.

• Sistema de coordenadas personales
  • Utilizar sistema de coordenadas personales (Alt + 5)
    Permite alternar entre la utilización de los sistemas de coordenadas personales o el sistema de coordenadas por defecto.
  • Siguiente
    Permite seleccionar el siguiente sistema de coordenadas personales definido, si se ha guardado previamente.
  • Definir mediante un punto (origen)
    Permite definir un sistema de coordenadas personales mediante la introducción de su origen. La dirección de los ejes "x" e "y" se calcula automáticamente.
  • Definir mediante dos puntos (origen y eje "x")
    Permite definir un sistema de coordenadas personales mediante la introducción de dos puntos: el origen de coordenadas y un segundo punto que indica la dirección del eje "x". La dirección del eje "y" se calcula automáticamente.
  • Definir mediante tres puntos (origen, eje "x" y eje "y")
    Permite definir un sistema de coordenadas personales mediante la introducción de tres puntos: el origen de coordenadas, un segundo punto que indica la dirección del eje "x" y un tercer punto que define la dirección del eje "y".
  • Guardar
    Permite guardar el sistema de coordenadas personales introduciendo una "Referencia" para el mismo.
  • Ver guardados
    Permite consultar los sistemas de coordenadas personales guardados, editar su referencia y eliminarlos.

• Ortogonalidad (Ctrl + O)
  Si se activa esta opción, se fuerza la posición de los elementos en el momento de su introducción a las direcciones ortogonales del sistema de coordenadas activo.

• Rastreo polar
  Permite forzar las líneas de los rastreos activados mediante la opción "Referencia a objetos" a las direcciones dadas por los ángulos seleccionados en este panel.
  • Rastreo polar (opcional)
    Permite activar el rastreo polar.
  • Relativo (opcional)
    Si se activa esta opción, los ángulos seleccionados se medirán de forma relativa a la dirección dada por los últimos puntos introducidos en el modelo. Si se desactiva, los ángulos seleccionados se medirán con respecto al sistema de coordenadas en uso.
  • Selección de ángulo
    Permite seleccionar los incrementos angulares entre las diferentes líneas de rastreo:
    • 5
    • 10
    • 15
    • 18
    • 22.5
    • 30
    • 45
    • 90

• Repetir la última selección
  Pulsando esta opción, el programa selecciona los elementos que fueron seleccionados al utilizar la última opción, iluminándolos en color naranja.

• Mostrar textos de información
  Si se activa esta opción, el programa permite consultar la información de cada elemento en un panel específico que aparece al pasar el cursor del ratón sobre ellos.

• Configuración
  Mediante esta opción es posible configurar la apariencia de distintos elementos gráficos que aparecen en pantalla:
• Pestaña "Cursor del ratón"
  Permite modificar la apariencia del cursor del ratón:
  • Usar el cursor estándar (opcional)
  • En pantalla completa (opcional)
    • Radio del cursor
    • Lado del cuadrado
    • Color

• Pestaña "Cursor de captura"
  Permite modificar la apariencia del cursor de captura, que aparece al detectar referencias a objetos cercanos:
  • Lado del cuadrado de captura
  • Tamaño de la cruz del cursor
  • Color de los símbolos de captura
  • Color de la línea de rastreo
  • Mostrar las coordenadas de captura (opcional)

• Pestaña "Pinzamientos"
  Permite modificar la apariencia de los pinzamientos o puntos de inserción de elementos en el modelo:
  • Lado del cuadrado
  • Color del borde
  • Color del relleno

• Pestaña "Rejilla"
  Permite modificar la apariencia de la rejilla:
  • Dibujar la rejilla (opcional)
  • Color
  • Intensidad (%)

• Pestaña "Acotación"
  Permite modificar la apariencia de las líneas de acotación:
  • Dibujar la acotación (opcional)
  • Longitud (selección de color)
  • Distancia al extremo más cercano (selección de color)

El sistema de ventanas anclables permite al usuario personalizar el espacio de trabajo para adecuarlo a sus necesidades.

Las ventanas anclables se pueden desplazar y cambiar de tamaño. Pueden ser flotantes, anclarse a una ubicación dentro del diálogo principal de la aplicación, o bien arrastrarse fuera de este, incluso trasladarse a otro monitor.

• Mover ventanas
  Para mover una ventana anclada se puede hacer clic en la barra de título ubicada en la parte superior de esta y arrastrarla.

  Al arrastrar una ventana anclable se muestran varias ayudas visuales para facilitar su reubicación. Junto al cursor, aparece un cuadro de texto con el título de la ventana anclable que se está desplazando. Al aproximar el cursor al borde de otra ventana aparecerá un cuadro que permite previsualizar el espacio que ocuparía.

  Es posible no anclar la ventana a ninguna otra y dejarla como una ventana flotante, así como anclar ventanas dentro de una ventana flotante. Al mantener pulsada la tecla CTRL se puede evitar que una ventana flotante se ancle mientras se está moviendo.

• Agrupar ventanas
  Es posible agrupar varias ventanas en un mismo espacio arrastrando una ventana a la esquina superior izquierda o a la esquina inferior izquierda de otra. Al hacer esto, aparecerán solapas en la parte inferior o superior del grupo que permiten al usuario alternar entre las ventanas agrupadas. En el caso de que las solapas se encuentren en la parte inferior, el título de la agrupación de ventanas se corresponde con la ventana activa. Por el contrario, si las solapas se encuentran en la parte superior, actuarán de título.



• Mostrar/ocultar ventanas
  En la esquina superior derecha de cada ventana anclable podemos encontrar el icono para cerrar esa ventana.

  Para gestionar la visibilidad de las ventanas anclables de la interfaz de usuario se utiliza el botón “Ventana” () en el entorno de las aplicaciones, que se encuentra junto al de “Configuración general” (iconos de la parte superior derecha del programa). Al pulsarlo aparece un menú desplegable con las ventanas anclables disponibles, de las cuales se puede modificar el estado. También se muestra la opción “Restaurar la disposición de ventanas”, que permite recuperar el espacio de trabajo por defecto.

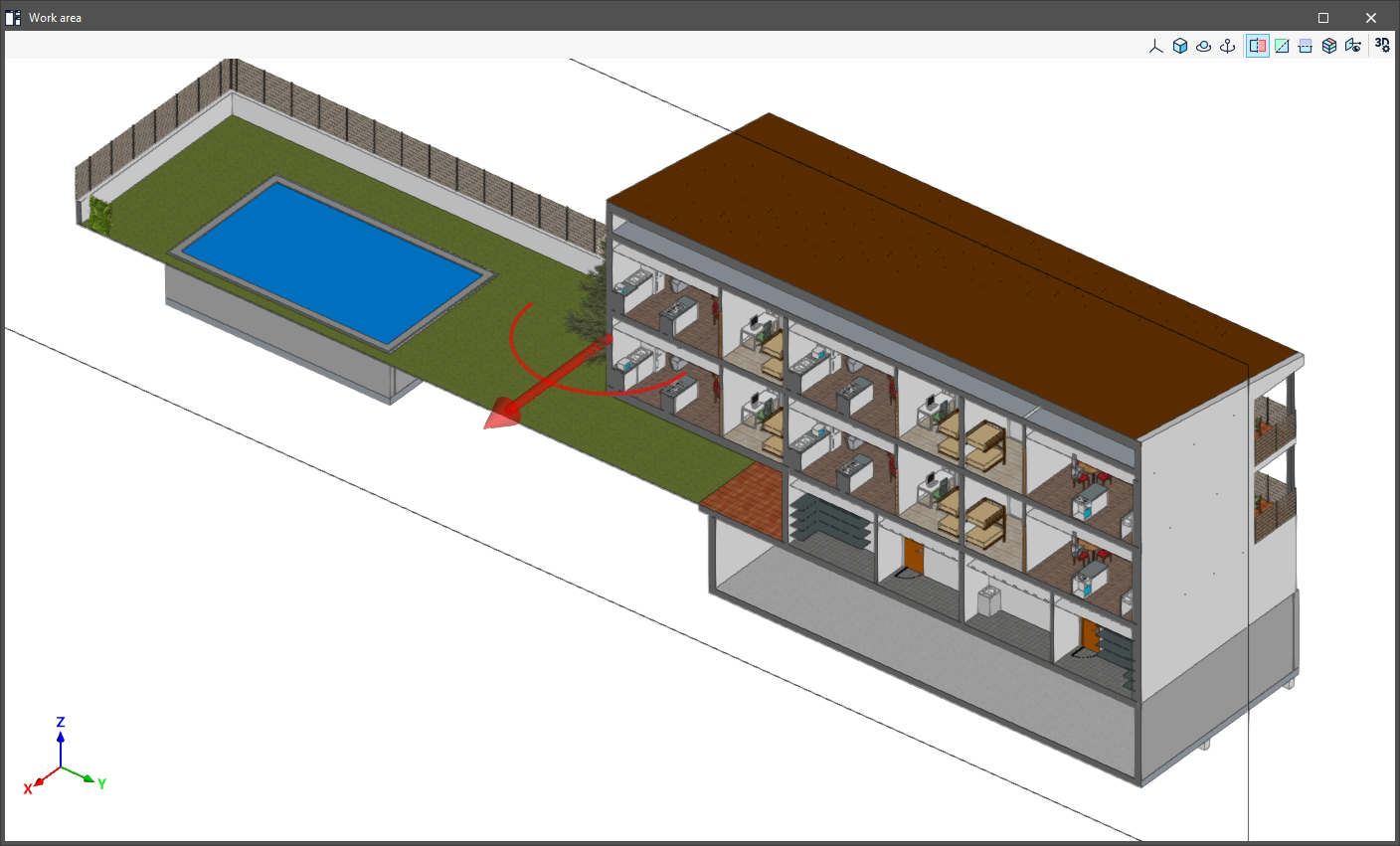

  En algunos casos, como el del “Área de trabajo” de las aplicaciones con entorno 3D, no es posible ocultar la ventana. En estos casos, el icono para cerrar la ventana no aparece y en el menú “Ventana” el "Área de trabajo" aparecerá bloqueada.


• Contraer ventanas
  Al colocar varias ventanas anclables en disposición vertical aparece un icono, junto al de cerrar, que permite plegar o desplegar cada ventana. Al desplegar la ventana recuperará el tamaño que tenía anteriormente.

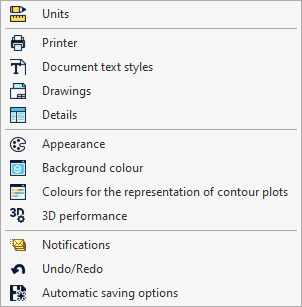

Pulsando sobre este botón se despliega un menú con diferentes herramientas de configuración general.

Las opciones disponibles varían según el programa y, entre ellas, se encuentran las siguientes:

• Unidades

• Impresora
• Estilos de los documentos
• Planos
• Detalles
• Idioma para obtener listados y planos

• Aspecto
• Color de fondo
• Colores para representación de isovalores
• Rendimiento 3D

• Deshacer/Rehacer
• Opciones de guardado automático

Unidades

Permite configurar el sistema de unidades del proyecto. Las magnitudes disponibles en la tabla dependen del programa que se esté utilizando.

• Columna "Unidades"
  Permite seleccionar la unidad de medición de cada una de las magnitudes.
• Columna "Etiqueta"
  Muestra la etiqueta que identifica a la unidad seleccionada.
• Columna "Número de decimales"
  Permite modificar el número de decimales utilizado en la medición de cada magnitud en la unidad seleccionada.
• Importar uno de los sistemas de unidades predefinidos
  Mediante esta opción, disponible en el lateral derecho, se pueden importar automáticamente las unidades de uno de los siguientes sistemas predefinidos:
  • Sistema Internacional
    Permite importar las unidades del Sistema Internacional.
  • Sistema I-P
    Permite importar las unidades del sistema I-P (Inch-Pound) o sistema imperial.
• Importar/Exportar
  Mediante estas opciones es posible importar y exportar el sistema de unidades definido a ficheros en disco.

En algunos programas como CYPECAD o CYPECAD MEP, el panel permite únicamente elegir el "Sistema de unidades" entre:

• el sistema "M.K.S." (metro, kilogramo y segundo);
• el "Sistema Internacional";
• o el sistema de "Unidades Inglesas".

Si elige el Sistema Internacional, se podrá elegir si la "Unidad de energía" es el julio, la kilocaloría o la unidad térmica británica. De esta forma, el programa utilizará las unidades derivadas: por ejemplo, expresará la potencia en vatios si ha elegido julios como unidad de energía, o en kilocalorías/hora si ha elegido kilocalorías como unidad de energía.

Impresora

Abre la ventana "Configuración de página" con las siguientes opciones:

• Selección y configuración de impresora
  Permite seleccionar y configurar la impresora utilizada en la impresión de documentos.
• Escala
  Permite ajustar la escala en la impresión de documentos:
  • No escalar
  • Aplicar sólo a texto
    • Escala (%)
  • Aplicar escala
    • Escala (%)
• Dividir página (opcional)
  Permite imprimir la página dividida en filas y columnas:
  • Número de filas y separación entre filas
  • Número de columnas y separación entre columnas
• Márgenes
  Modifica los márgenes en la impresión de la página:
  • Superior
  • Inferior
  • Izquierdo
  • Derecho
  • Encuadernación
  • Márgenes simétricos (opcional)

Estilos de los documentos

Permite configurar los estilos de los documentos. Las características de cada estilo se pueden vincular con las del estilo de letra predeterminada, indicando si tiene el mismo "Tamaño" de fuente o diferente, o se pueden desvincular, para definirlas de forma independiente.

• Tipo de letra predeterminada
  Configura el tipo de letra predeterminada:
  • Tipo de letra
  • Tamaño de fuente
  • Color
  • Interlineado (0.7 Líneas / Sencillo / 1.5 Líneas / Doble)
• Cabecera de página
  Configura el estilo utilizado en la cabecera de página de los documentos. Es posible definir el formato a negrita, cursiva o subrayado y modificar la alineación. Además, permite acceder al siguiente panel de edición:
  • Configuración de la cabecera
    Permite configurar la imagen y los datos a imprimir en la cabecera de página:
    • Imagen de cabecera
      • Ninguna / Predefinida / De usuario
      • Imagen a la izquierda / Imagen a la derecha
    • Imprimir
• Cuerpo del texto
  Configura el estilo utilizado en el cuerpo del texto de los documentos. Es posible modificar la alineación.
• Pie de página
  Configura el estilo utilizado en el pie de página de los documentos. Es posible definir el formato a negrita, cursiva o subrayado y modificar la alineación.
• Estilo de los diferentes niveles de capítulos
  Configura el estilo utilizado en los diferentes niveles de capítulos, tanto en su "Índice" como en su "Contenido". Mediante la opción "Copiar desde", en cada nivel se copia el estilo definido en cualquier otro nivel. También se puede vincular el estilo de un nivel al estilo definido en otro nivel. Además, mediante la opción "Numeración" es posible seleccionar el sistema de numeración de epígrafes. Los niveles disponibles son:
  • Portada
  • Nivel 1
  • Nivel 2
  • Nivel 3
  • Nivel 4
  • Nivel 5

Planos

Permite configurar los formatos y los periféricos de impresión de planos.

• Definición de formatos
  Permite configurar los formatos y tamaños de página disponibles en la impresión de planos. Es posible editar, añadir, copiar o suprimir entradas en dos tablas:
  • Tabla de formatos
    La primera tabla define las series de formatos disponibles.
  • Tabla de tamaños de página
    Al seleccionar un formato en la primera tabla, en la segunda tabla se definen los tamaños de página disponibles en el mismo y sus dimensiones.
• Márgenes de la página
  Permite configurar los márgenes de impresión de planos (superior, inferior, izquierdo y derecho) en torno a la "Zona de impresión".
• Visor de formatos
  En esta área de visualización se representa esquemáticamente la serie de formatos seleccionada y el tamaño de página seleccionado.
• Configuración de periféricos
  Permite acceder a la tabla de configuración de periféricos de impresión. Por defecto, el programa incorpora los periféricos "DWG" y "DXF", que permiten la impresión en estos ficheros, junto a los dispositivos gráficos dados de alta en el panel de control del sistema operativo. Las opciones de configuración disponibles al editar cada periférico varían en función de su tipo:
  • Configurar programa de dibujo
    Este panel aparece al editar los periféricos "DXF" y "DWG" y permiten configurar la impresión en estos ficheros:
    • Tipo de letra
    • Datos del Formato
      • Dibujar la línea de margen interior del formato (opcional)
      • Dibujar el límite exterior del formato (opcional)
    • Formato
    • Compatibilidad
      • Símbolo Ø
      • ASCII
    • Unidades (Metros / Centímetros / Milímetros / Pulgada)
    • Justificación de textos (No ajustada / Ajustada)
    • Juego de caracteres (MS-DOS / Windows / Sin acentos)
    • Versión de 'AutoCAD' (AutoCAD 2018 / AutoCAD 2013 / AutoCAD 2010 / AutoCAD 2007 / AutoCAD 2004 / AutoCAD 2000 / AutoCAD R14 / AutoCAD R13 / AutoCAD R11)
  • Configurar impresora
    Este panel aparece al configurar un periférico de tipo impresora:
    • Configuración impresora
    • Orientación (Vertical / Horizontal)
    • Datos del Formato
      • Dibujar la línea de margen interior del formato (opcional)
      • Dibujar el límite exterior del formato (opcional)
    • Formato
    • Admite Color
      • En Color (opcional)
    • Márgenes de la página

Creación de bibliotecas

En primer lugar, se crean nuevas bibliotecas para albergar los nuevos detalles. Estas bibliotecas pueden organizarse en directorios y subdirectorios. En el momento de creación de una nueva biblioteca de detalles, el programa exige los siguientes datos:

• Ventana "Creación de Biblioteca"
  • Nombre de la biblioteca
  • Descripción de la biblioteca

Al importar un DXF o DWG, se abre un diálogo en el que se debe indicar el nombre que se le va a asignar al detalle, una descripción, las unidades de dibujo con las que se está creando el fichero y la escala a la que se desea trasladar:

• Ventana "Nuevo Detalle" (ficheros DXF y DWG)
  • Nombre del detalle
  • Descripción del detalle
  • Unidades del fichero de importación (Metros / Centímetros / Milímetros / Pulgadas)
  • Escala (1/n)

Con estos datos, el programa calcula las dimensiones finales que ocupará el detalle en el plano. Así, se muestra el "Tamaño del fichero de importación" y el "Tamaño en plano".

En la siguiente ventana del proceso de importación se puede elegir, para cada capa, si se desea que sea visible, si se quieren activar los textos, el grosor de pluma y el nombre de la capa:

• Ventana "Gestión de capas"
  • Visible, Nombre de la capa, Color, Grosor Pluma, Grosor (mm), Textos visibles

Al importar un fichero de imagen se abre un diálogo en el que se debe indicar el nombre que se le va a asignar al detalle, una descripción y los datos necesarios para definir su tamaño en plano:

• Ventana "Nuevo Detalle" (ficheros de imagen)
  • Nombre del detalle
  • Descripción del detalle
  • Tamaño en plano
    • Anchura (mm)
    • Altura (mm)
  • Mantener la relación de aspecto (opcional)

Idioma para obtener listados y planos

Permite seleccionar un idioma distinto al del programa para obtener los listados y planos.

• El mismo idioma que el programa
  Utiliza el idioma predeterminado con el que se ha instalado el programa.
• Idioma distinto al del programa
  Permite elegir un idioma distinto de entre los disponibles en el desplegable.

La opción "Idioma para obtener listados y planos" también es accesible desde el menú "Archivo", dentro de "Listados" o "Planos".

• El modo claro presenta una interfaz con fondo claro, blanco o gris muy claro, y texto oscuro. Proporciona una sensación más luminosa y suele ser más legible en ambientes con mucha luz.

• El modo oscuro presenta una interfaz con fondo oscuro, negro o gris oscuro, y texto claro. Reduce el brillo de la pantalla y puede facilitar el trabajo en sesiones prolongadas, ayudando a reducir la fatiga visual, especialmente en entornos con poca iluminación.

Color de fondo

Permite configurar el color de fondo del área de trabajo.

Colores para representación de isovalores

Permite configurar el color de los diagramas de isovalores. Es posible seleccionar el modo de dibujo con colores degradados o con colores escalonados, estableciendo el número de colores.

Rendimiento 3D

Permite configurar los parámetros relacionados con el rendimiento 3D.

Deshacer/Rehacer

Permite activar y configurar las acciones relacionadas con las opciones "Deshacer" y "Rehacer", disponibles en la parte superior izquierda de la interfaz del programa.

• Activar Deshacer/Rehacer (opcional)
  • Número máximo de acciones

Opciones de guardado automático

Permite configurar el guardado automático que realiza el programa.

• Guardar automáticamente cada n minutos (opcional)
• Guardar al calcular o dimensionar (opcional)

Documentación del programa

Permite acceder a un texto explicativo sobre la documentación de los programas y su localización, tanto dentro de su interfaz como a través de recursos externos.

Contrato de Licencia de Programas

Permite consultar el contrato de licencia de los programas. Este documento se muestra y se debe aceptar en el momento de la instalación del programa.

Cláusula de Responsabilidades

Permite consultar la cláusula de responsabilidades. Este documento se muestra y se debe aceptar en el momento de la instalación del programa.

Soporte técnico

Enlace a la página web con las preguntas frecuentes, el envío de formularios de contacto y los datos para el contacto directo con el servicio de Soporte Técnico de CYPE para realizar consultas por correo electrónico o por vía telefónica.

Comunidad de usuarios

Enlace a la página web que reúne el acceso a comunidades de usuarios de los programas de CYPE y foros temáticos relacionados, como BIMserver.center y Sólo Arquitectura.

Recursos de aprendizaje

Enlace a la página web que reúne el acceso a los recursos de aprendizaje de cada uno de los programas de CYPE, incluyendo sus páginas de información detallada, recursos audiovisuales como vídeos, tutoriales y seminarios, así como a la biblioteca de documentos relacionados y las preguntas frecuentes.

Acerca de

Permite consultar información acerca del programa, la versión y el número de la licencia que se está utilizando. Pulsando sobre "Gestión de licencias" también es posible efectuar la lectura de licencias en red, así como utilizar, liberar o administrar la licencia electrónica, y consultar los permisos que contiene y que exige el programa.

Al "Editar" cada vista, en la pestaña "Configuración general" es posible ajustar los siguientes datos:

• Referencia
  Referencia de la vista.
• Utilizar una configuración de visualización específica para la vista (opcional)
  Cuando esta opción se encuentra activa, en el menú “Elementos leídos” aparecerá el texto “Vista” y su configuración de aplicará únicamente en la vista seleccionada.
  Si esta opción se mantiene desactivada, no se mostrará el texto "Vista", y se visualizará y se podrá ajustar la configuración de “Elementos leídos” de toda la obra.

En las vistas en planta, se muestran los siguientes campos:

• Cota de nivel
  Cota a la que se sitúa la vista, medida con respecto al plano horizontal general XY.
• Nivel
  Permite seleccionar el nivel asociado a la vista. Esto permite que se seleccione automáticamente dicho nivel en los elementos que se introduzcan en esa vista, siempre y cuando no se utilice la detección automática por cota.

En las vistas 2D, aparece el siguiente apartado:

• Rango de vista
  Estos valores permiten especificar la distancia a cada uno de los planos desde el origen de la vista.
  Todos los tipos de vista, salvo la vista 3D, tienen asociada una región delimitada por dos planos, que determina los elementos que se representarán en ella.
  Por ejemplo, las vistas de planta mostrarán los elementos delimitados y recortados por dos planos situados a la "Distancia al plano superior" y a la "Distancia al plano inferior" indicadas, medidos a partir de la "Cota de nivel".
  En las vistas de alzado, en las de sección y en los planos genéricos, el plano posterior es aquel perpendicular a la dirección de visión en sentido positivo. El plano anterior es el mismo, pero en sentido negativo.

Pestaña "Desplazamientos"

En esta pestaña se pueden crear y gestionar desplazamientos asociados a la vista que se pueden cargar y utilizar cuando se introducen elementos en la misma mediante la opción correspondiente.

Estos desplazamientos se aplican sobre la cota de nivel o posición del plano de la vista.

Pestaña "Plantillas DXF-DWF"

Desde la sección "Vistas", en el proceso de creación o edición de una de ellas, es posible gestionar la visibilidad de las plantillas en la pestaña "Plantillas DXF-DWF".

En dicha pestaña, se muestra un listado de todas las plantillas importadas al proyecto.

Al activar la casilla, la plantilla se visualizará en la planta asignada.

Además, en las vistas 3D, existe la posibilidad de activar la opción "Mostrar las plantillas seleccionadas en cada vista de planta".

Al marcar esta opción, las plantillas visibles en cada vista de planta se mostrarán en la vista 3D y en la cota correspondiente.

• Selección de vistas (desplegable)
  Este desplegable permite seleccionar una de las vistas creadas en el panel "Vistas" para apoyar el funcionamiento de la opción "Forzar cota":
  • En las vistas 2D como alzados, secciones o plantas, el selector está bloqueado en la vista seleccionada en el panel "Vistas"; de esta forma, no es posible seleccionar otra vista.
  • En las vistas 3D se puede seleccionar cualquiera de las vistas creadas en el panel "Vistas".

• Desplazamiento (opcional)
  Permite introducir un valor de desplazamiento, positivo o negativo, que se aplicará sobre la posición del plano de trabajo de la vista seleccionada en el desplegable anterior. El botón a la derecha de este campo permite guardar y cargar desplazamientos para cada vista indicando su referencia y su valor.

• Puntos
  Esta sección se activa al insertar puntos en el espacio de trabajo para definir la geometría de un nuevo elemento y dispone de las siguientes opciones:
  • Borrar el último punto introducido
  • Borrar todos los puntos introducidos

• Ángulo
  Permite indicar el ángulo de inserción del nuevo elemento en el "Área de trabajo" respecto a la visualización en pantalla mediante las siguientes opciones:
  • 0º
  • 90º
  • 180º
  • 270º
  • Ángulo editable

En la esquina superior derecha de la zona de visualización 3D se encuentra una barra de herramientas que permite controlar la visibilidad del modelo durante el proceso de modelado.

Esta barra ofrece diversas opciones para facilitar la manipulación y visualización del proyecto. Algunas de las opciones que encontramos son las que aparecen en la siguiente imagen.

• Sección perpendicular al eje "X" global
  Permite definir una sección del modelo perpendicular al eje "X" global.
• Sección perpendicular al eje "Y" global
  Permite definir una sección del modelo perpendicular al eje "Y" global.
• Sección perpendicular al eje "Z" global
  Permite definir una sección del modelo perpendicular al eje "Z" global.
• Volumen de recorte
  Permite definir un volumen de visualización mediante 6 planos de corte que se conforma a partir de la envolvente geométrica del contenido de la escena.
• Mostrar/Ocultar planos de sección
  Permite gestionar la visibilidad de las líneas y de los símbolos de las secciones creadas. Estos símbolos permiten los siguientes controles:
  • Es posible mover y reposicionar cada plano de sección pulsando y arrastrando el icono de la flecha que lo define.
  • Para girar cada plano de sección, se debe pulsar y arrastrar el símbolo curvo en arco junto a la flecha.
  • Además, haciendo doble clic sobre el icono de la flecha es posible voltear la orientación de cada plano de sección.

• Aristas de objetos (opcional)
  Permite activar o desactivar la representación de las aristas de los objetos en la escena.
• Iluminación ambiental mejorada (SSAO) (opcional)
  Permite activar o desactivar la iluminación ambiental mejorada en la escena.
• Sombras (opcional)
  Si se activa esta opción, el programa permite simular el recorrido del sol sobre el emplazamiento a lo largo del año, permitiendo evaluar el impacto de las sombras circundantes, proyectadas tanto por el propio edificio como por los edificios y otros obstáculos cercanos.
  Al activar esta opción, es posible ajustar los siguientes controles:
  • Representación
    Permite activar la representación de la posición del sol en el día y la hora seleccionados, así como de la envolvente de sus recorridos o posiciones a lo largo de todos los días del año.
  • Hora
    Selección de la hora solar.
  • Fecha
    Selección de la fecha.
  • Animación
    Permite visualizar una animación de las sombras generadas a lo largo del año a la hora seleccionada. Pulsando de nuevo este botón se detiene la animación.
  • Invierno / Primavera / Verano / Otoño
    Estas opciones son accesos rápidos que permiten cargar directamente el día de comienzo de cada estación.
