CYPECAD

Diviser armatures

L’option ‘Diviser armatures’ permet de sélectionner un point sur une armature et d'insérer un recouvrement, divisant l'armature sélectionnée en deux paquets.

Sélectionnez le type de recouvrement dans la section ‘Disposition du recouvrement’ du panneau qui s’affiche :

• Recouvrement centré sur le point de coupe introduit
• Recouvrement à gauche du point de coupe introduit
• Recouvrement à droite du point de coupe introduit

En bas, indiquez la ‘Longueur de recouvrement’.

Introduire recouvrements

L’option ‘Introduire recouvrements’ permet de sélectionner un point sur une armature et d'insérer un recouvrement, sans diviser le paquet d'armatures.

Similaire à l'option précédente, dans ‘Disposition du recouvrement’, vous devez sélectionner le type de recouvrement :

• Recouvrement centré sur le point de coupe introduit
• Recouvrement à gauche du point de coupe introduit
• Recouvrement à droite du point de coupe introduit

Indiquez également la ‘Longueur de recouvrement’ et ‘Distance à l'origine de la barre’ du recouvrement.

Unir

L'option ‘Unir’ permet de combiner plusieurs paquets d'armatures de même type et de même parement en un seul.

Vous devez spécifier le nombre de barres qui formeront le nouveau paquet.

Le logiciel utilisera le diamètre du premier paquet sélectionné.

Diviser paquet

L'option ‘Diviser paquet’ permet de séparer un paquet d'armure contenant au moins deux barres en plusieurs, afin de pouvoir ensuite éditer chacun des paquets indépendamment.

Vous devez indiquer le nombre de barres à séparer pour former le nouveau paquet.

Dans la fenêtre d'édition des armatures de montage, le logiciel permet également d'importer une disposition admise depuis la table d'armatures de montage en cliquant sur le bouton correspondant à droite.

Lors de la sélection d'une ligne du tableau, définissez les armatures longitudinales ainsi qu’une disposition de l’armature transversale avec un nombre spécifique de cadres, d'épingles et d’étriers.

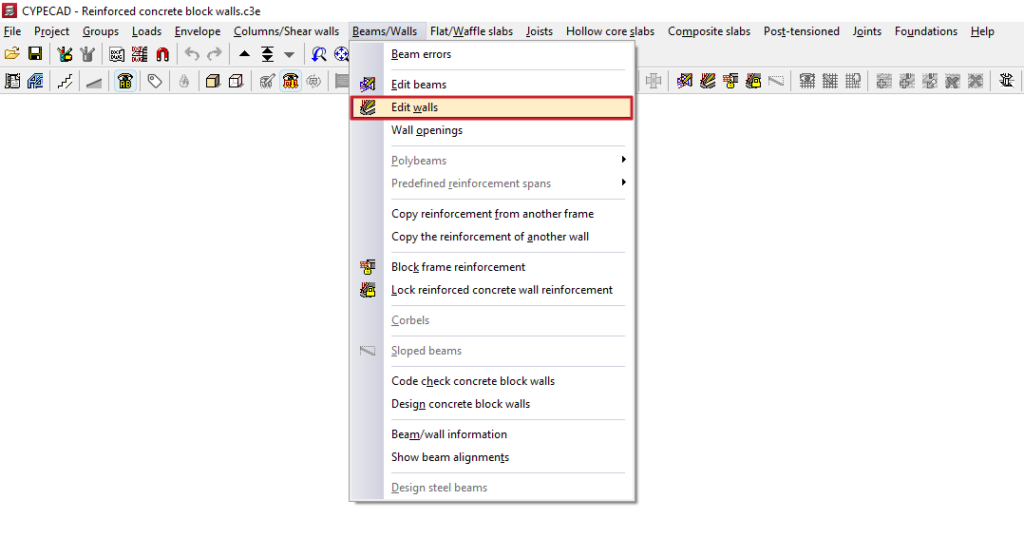

L'option 'Éditer murs', située dans le menu 'Poutres/Murs' de l'onglet 'Résultats', permet de consulter et de modifier les résultats obtenus pour le mur sélectionné.

La fenêtre d'édition affiche différentes options en fonction du type de mur en cours de modification.

Consultation et modification des épaisseurs et des armatures

Une fois la sélection effectuée, les armatures du tronçon s'affichent à droite.

Si l'option 'Redimensionner en changeant d'épaisseur' est activée, le logiciel recalcule et vérifie la section en béton avec les efforts calculés à chaque fois que les épaisseurs seront modifiées dans cette fenêtre.

Dans les sections 'Côté gauche' et 'Côté droit', vous pouvez modifier :

• l'épaisseur de chaque côté du mur ;
• les diamètres et l'espacement de l'armature verticale et de l'armature horizontale de chaque côté du mur ;
• et, à l'aide des boutons correspondants, le recouvrement dans le niveau supérieur et le amorce à la base du niveau de chaque côté du mur, selon le cas. C'est ici que vous déterminez la Longueur de recouvrement.

Si la légende de l'épaisseur du mur s'affiche en rouge, cela signifie que la section du béton est insuffisante.

De même, si les légendes de certaines armatures apparaissent en rouge, cela signifie que ces armatures ne suffisent pas à absorber l'ensemble des efforts. Dans ce cas, prévoyez une armature de renfort supplémentaire aux endroits où cela s'avère nécessaire.

Armatures transversales

La section 'Armature transversale' permet de modifier l'armature transversale du mur. Celle-ci est définie par les paramètres suivants :

• le nombre d'épingles à chaque nœud ;
• le diamètre des barres ;
• l'espacement horizontal et l'espacement vertical. Si cet espacement est identique à celui des armatures longitudinales, cela signifie que toutes les barres sont liées. Si l'espacement de l'armature longitudinale est inférieur à celui de l'armature transversale (par exemple, 15 et 30 respectivement), seules certaines barres longitudinales entre les faces sont liées (dans cet exemple, 1 barre longitudinale sur 2).

Comme dans la section précédente, si l'armature ou la section est insuffisante, le texte s'affiche en rouge.

L'armature transversale proposée consiste en une épingle (ou plusieurs, selon le nombre d'épingles défini) en forme de 'S' reliant les barres entre les faces, à tous les points d'intersection entre les barres longitudinales (horizontales et verticales) du mur, reliant ainsi les armatures des deux faces du mur.

Attribution des épaisseurs et des armatures

L'option 'Attribuer' permet de copier l'épaisseur et/ou les armatures du tronçon en cours d'édition vers d'autres tronçons du mur, selon l'option sélectionnée.

En validant, les tronçons dont l'épaisseur et/ou les armatures correspondent à celles sélectionnées apparaissent en cyan clair, tandis que les autres apparaissent en cyan foncé.

Vous devez ensuite sélectionner à l'aide de la souris les tronçons auxquels attribuer les caractéristiques du tronçon sélectionné. Chaque tronçon sélectionné devient jaune.

Pour terminer l'opération, cliquez sur 'Terminer attribution'.

Armatures de renfort supplémentaires

Pour consulter les armatures de renfort supplémentaires, cliquez sur 'Voir renforts', puis double-cliquez sur chaque carré rouge situé sur le schéma en élévation du mur.

Ces points correspondent aux nœuds de vérification du maillage d'éléments finis qui discrétise le mur, tels que les sommets et les points intermédiaires des triangles qui le composent.

Cela permet d'ouvrir la fenêtre 'Renforts nécessaires à cet endroit', qui contient des informations telles que celles-ci :

• la référence du mur et du tronçon concerné ;
• les coordonnées du point où se trouve l'armature concernée, les dimensions du renfort et la fraction de l'aire en plan ;
• pour chaque type d'armature (armatures verticales et horizontales, tant à droite qu'à gauche du mur, et armature transversale), le 'Facteur ratio' et, le cas échéant, l'option 'Augmentation armature' nécessaire pour atteindre la section d'acier requise par le calcul, en indiquant le diamètre des barres et leur espacement. L'augmentation de l'armature correspond au renfort qu'il faut superposer à l'armature de base du tronçon de mur au point considéré.

Pour terminer la consultation des armatures de renfort supplémentaires, cliquez sur 'Terminer voir renforts'.

Consulter l'état du mur

Dans la section 'État', des situations sont signalées telles que celles-ci sur le tronçon de mur consultée, afin de les évaluer et/ou procéder à leur correction :

• Si le symbole d'interdiction apparaît, cela signifie que la section en béton présente une défaillance due à une compression oblique et que le coefficient de sécurité calculé n'atteint pas la valeur requise.

• Si le symbole d'avertissement apparaît, moins grave que le précédent, un bouton affichant un code d'erreur s'affiche ; en cliquant dessus, une fenêtre d'information s'ouvre. Parmi les situations pouvant donner lieu à un avertissement se trouvent notamment les suivantes, qui incluent divers manquements à la réglementation.
  • Si la section ou l'épaisseur du béton est insuffisante :
    • Ee : L'épaisseur est insuffisante vis-à-vis de l'élancement.
    • Er : ILe bras mécanique est insuffisant pour déterminer l'armature. Augmentez l'épaisseur ou réduisez les enrobages.
  • Si l'armature installée est d'un ratio inférieur à celui requis ou d'un diamètre inférieur au minimum requis :
    • CMinVd : Le ratio minimal pour l'armature verticale de la face droite n'est pas vérifié.
    • CMinVi : Le ratio minimal pour l'armature verticale de la face gauche n'est pas vérifié.
    • CMinHd : Le ratio minimal pour l'armature horizontale de la face droite n'est pas vérifié.
    • CMinHi : Le ratio minimal pour l'armature horizontale de la face gauche n'est pas vérifié.
    • CMinT : Le ratio minimal pour l'armature transversale n'est pas vérifié.
    • DMinT : Le diamètre de l'armature transversale est inférieur au minimum.
  • si l'armature transversale requise n'a pas été définie ou si l'espacement des barres longitudinales associées a été défini de manière incorrecte :
    • Ai : Aucune armature transversale a été disposée, mais il est obligatoire par la norme de relier entre elles les barres verticales.
    • At : Il est obligatoire de relier toutes les barres verticales avec l'armature transversale.
    • SepSim : L'espacement des barres verticales doit être le même sur les deux faces, vu qu'il est nécessaire de toutes les attacher avec l'armature transversale.

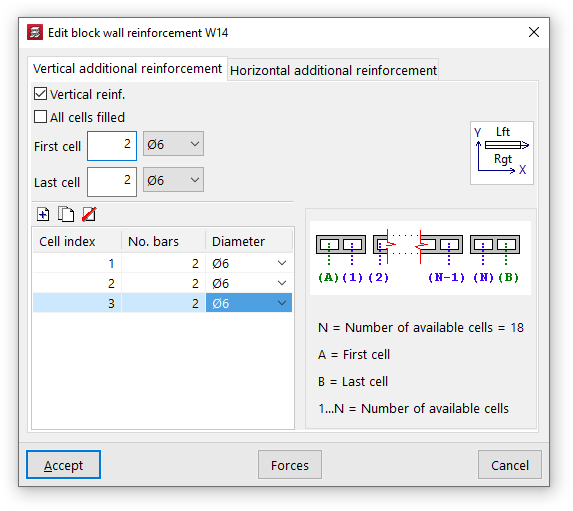

La modification de l'armature des murs en blocs de béton s'effectue via l'option ‘Éditer murs’, située dans le menu ‘Poutres/Murs’ de l'onglet ‘Résultats’.

En sélectionnant cette option ainsi qu’un mur en blocs de béton dans le modèle, la fenêtre ‘Édition de ferraillage du mur de blocs’ s'ouvre, avec deux onglets :  ‘Renforts verticaux’ et ‘Renforts horizontaux’.

Renforts verticaux

Les armatures verticales de renfort sont placées dans les différentes alvéoles du mur de blocs ; pour cela, elles doivent être pleines.

Pour indiquer la présence de ces armatures, il faut d'abord cocher la case ‘Renforts verticaux’ dans l'onglet ‘Armature verticale’.

Par la suite, il est possible d'activer l'option ‘Avec toutes les alvéoles pleines’ pour prendre en compte cette condition dans le mur.

Vous devez définir le nombre de barres et leur diamètre tant dans la ‘Première alvéole’ que dans la ‘Dernière alvéole’ du mur.

Enfin, le tableau de gauche permet d'ajouter, si nécessaire, des armatures dans les autres alvéoles :

• À droite, le logiciel affiche un schéma général du mur. En dessous, le ‘Nombre d'alvéoles disponibles’ dans le mur est indiqué, référencées par des indices de 1 à N (sans compter la première ni la dernière alvéole), tandis que la première et la dernière alvéole sont marquées indépendamment par les lettres A et B.
• De cette manière, il est possible d'ajouter des armatures dans les différentes alvéoles en les saisissant dans le tableau et en indiquant l’indice de l'alvéole, ainsi que le nombre de barres et leur diamètre.

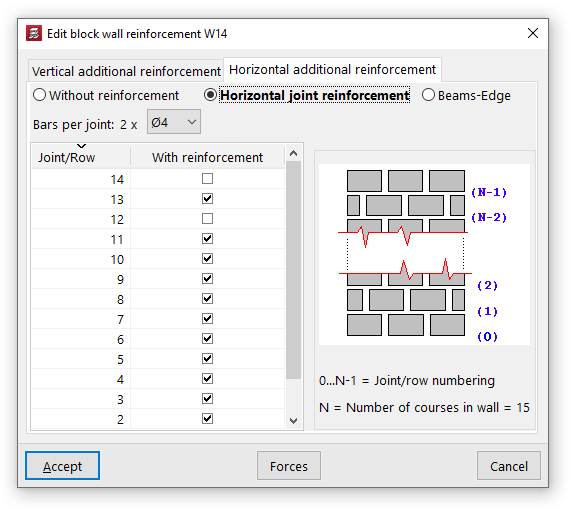

Renforts horizontaux

Ces renforts consistent en des armatures horizontales ou des poutres-chaînages placées au niveau des différents joints ou rangées de blocs du mur.

Dans l'onglet ‘Renforts horizontaux’, l'une des trois options suivantes peut être activées :

• ‘Non renforcé’, si vous ne souhaitez pas introduire de renforts horizontaux ;
• ‘Arm. horizontale’, auquel cas vous devez définir des armatures horizontales de renfort composées de deux barres par joint du diamètre indiqué ;
• ‘Poutres-Chaînage’, auquel cas vous devez définir des renforts de type poutre composés de quatre barres longitudinales du diamètre indiqué, reliées par des cadres du diamètre et de l'espacement indiqués.

Le tableau de gauche permet d'introduire des armatures de renfort horizontales dans les différents joints ou rangées du mur :

• À droite, le logiciel affiche un schéma générique du mur. En dessous se trouve le ‘Nombre de rangées du mur’ (N) et le ‘Nombre de joints/rangées’ avec des indices allant de 0 à N-1. Le pied du mur correspond au joint numéro 0, tandis que le joint entre l'avant-dernière et la dernière rangée est le numéro N-1.
• Il est ainsi possible d'ajouter une armature à chaque ‘Joint/Rangée’ en cochant la case ‘Avec renfort’ dans la ligne correspondant à son numéro.

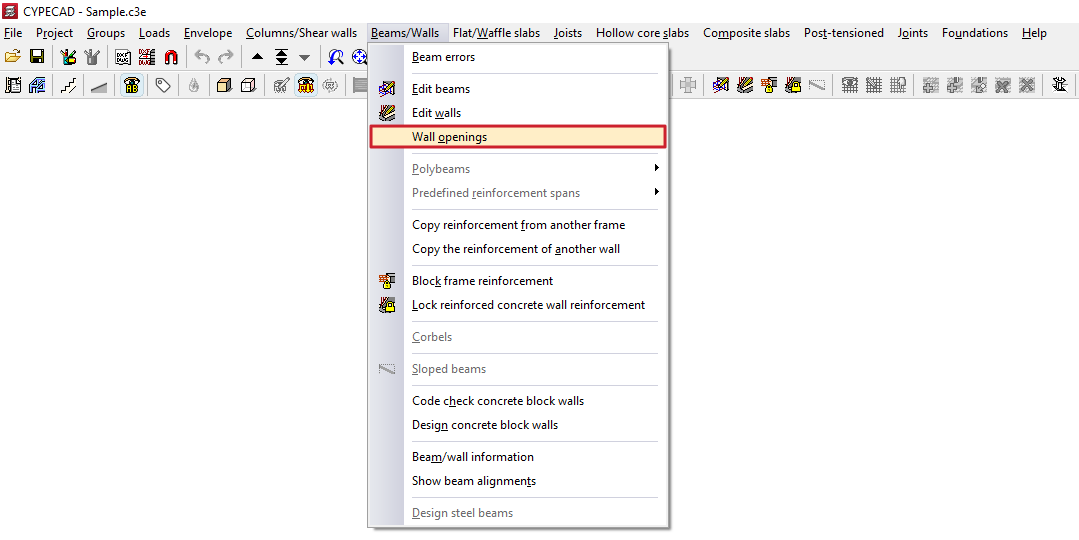

L’option ‘Ouvertures dans les murs’, située dans le menu ‘Poutres/Murs’ de l'onglet ‘Résultats’, permet de consulter et de modifier les renforts appliqués par le logiciel dans les ouvertures des murs.

Elle ouvre la fenêtre ‘Ouvertures dans les murs’ qui comprend un menu avec les outils suivants :

• Éditer
• Attribuer des renforts d'ouvertures type porte au mur de béton armé
• Attribuer des renforts d'ouvertures type fenêtre au mur de béton armé
• Attribuer des linteaux en renfort au mur en blocs de béton
• Vérification des renforts pour les ouvertures des murs

Voici le détail de chacune de ces fonctionnalités :

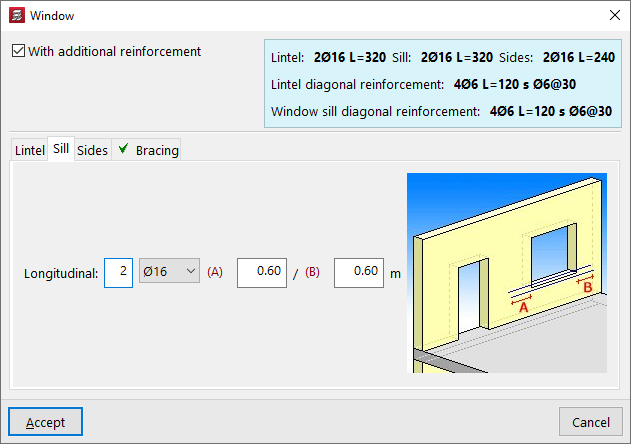

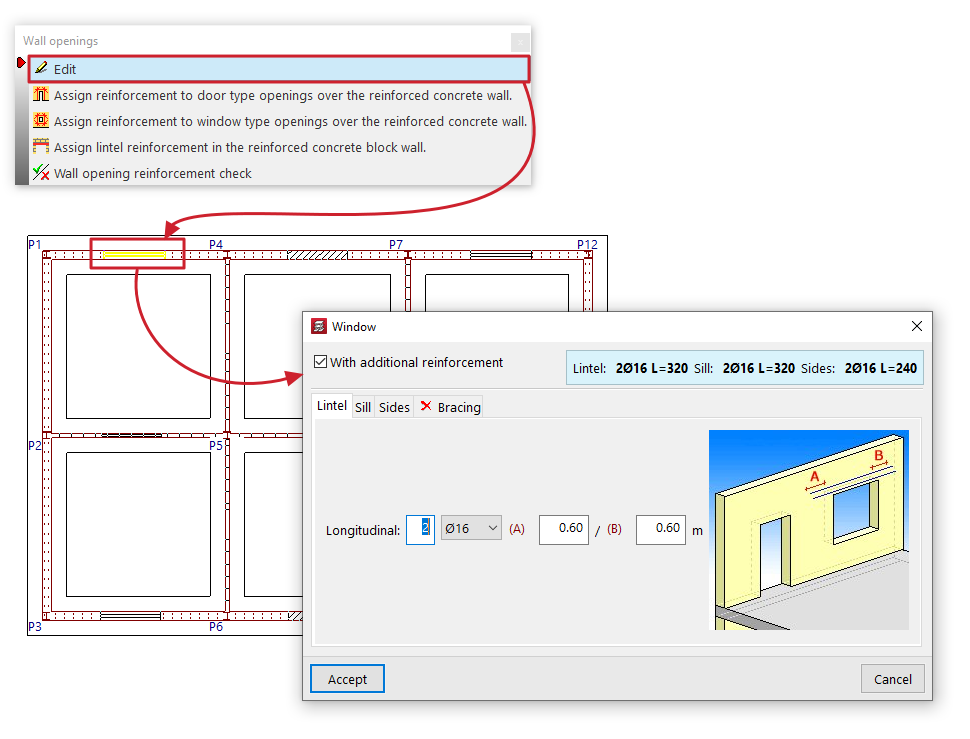

Éditer

Permet de modifier l'armature de renfort placée sur le périmètre de l'ouverture pratiquée dans le mur.

Cette option affiche le panneau ‘Fenêtre’ ou ‘Porte’, selon le type de mur concerné.

Ici, indiquez d'abord s'il s'agit d'une ‘Même armature dans tous les niveaux du groupe’ ou une ‘Armature différente à chaque niveau’ en sélectionnant le niveau à modifier dans le menu déroulant.

Ensuite, cochez la case ‘Avec renforts’ si des armatures de renfort sont prévues sur le périmètre de l'ouverture. Cela permet de modifier les armatures dans la partie inférieure, qui varie en fonction du type de mur dans lequel l'ouverture a été pratiquée.

Le ferraillage prévu est résumé dans un encadré coloré à droite de ce panneau.

Un schéma d'aide s'affiche à droite pour identifier le ferraillage en cours d'édition, ainsi que ses paramètres de définition.

Édition des ferraillages dans les murs en béton armé, à contrainte plane et en maçonnerie

La configuration des ferraillages sur ces murs s'effectue à l'aide des onglets inférieurs : ‘Linteau’, ‘Allège’ (pour les fenêtres), ‘Latéraux’ et ‘Diagonaux’ :

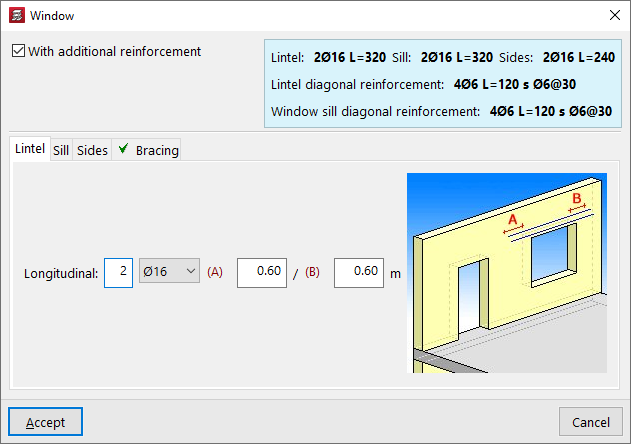

• Pour l'armature du ‘Linteau’ (et pour celle de l'allège au niveau des fenêtres), précisez le nombre et le diamètre des barres de l'armature ‘Longitudinale’, ainsi que les distances « A » et « B » sur lesquelles l'armature se prolonge à gauche et à droite au-delà du bord de l'ouverture.
• Pour le ferraillage des jambages ou ‘Latéraux’, spécifiez le nombre et le diamètre des barres de l'armature ‘Longitudinale’, ainsi que les distances « A » et « B » sur lesquelles l'armature se prolonge en bas et en haut au-delà du bord de l'ouverture.

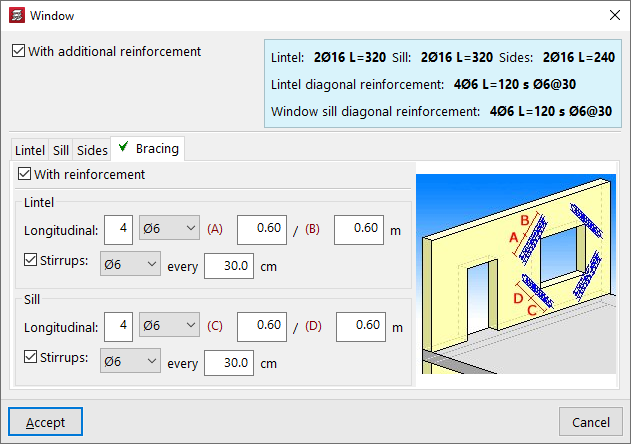

• Pour ajouter un renfort dans les ‘Diagonaux’, cochez la case ‘Avec armature’ ; ensuite, tant dans le linteau que, le cas échéant, l’allège, déterminez le nombre et le diamètre des barres de l'armature ‘Longitudinale’, ainsi que les distances « A » et « B » sur lesquelles l'armature se prolonge au-delà du bord de l'ouverture, et enfin, cochez la case inférieure pour indiquer la présence de ‘Cadres’, leur diamètre et leur espacement.

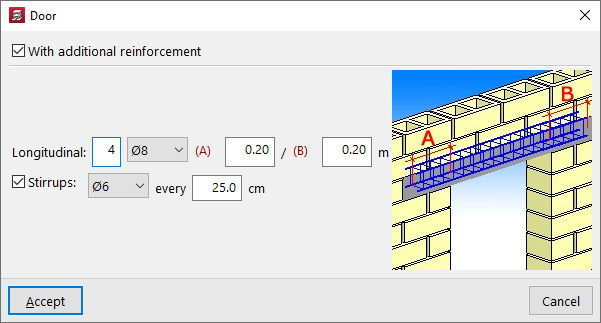

Édition des ferraillages dans les murs en blocs de béton

Il est possible d'ajouter un renfort au linteau des ouvertures pratiquées dans des murs en blocs de béton.

Pour ce faire, définissez le nombre et le diamètre des barres de l'armature ‘Longitudinale’, ainsi que les distances « A » et « B » sur lesquelles l'armature se prolonge à gauche et à droite au-delà du bord de l'ouverture. Cochez ensuite la case inférieure pour indiquer la présence de ‘Cadres’, leur diamètre et leur espacement

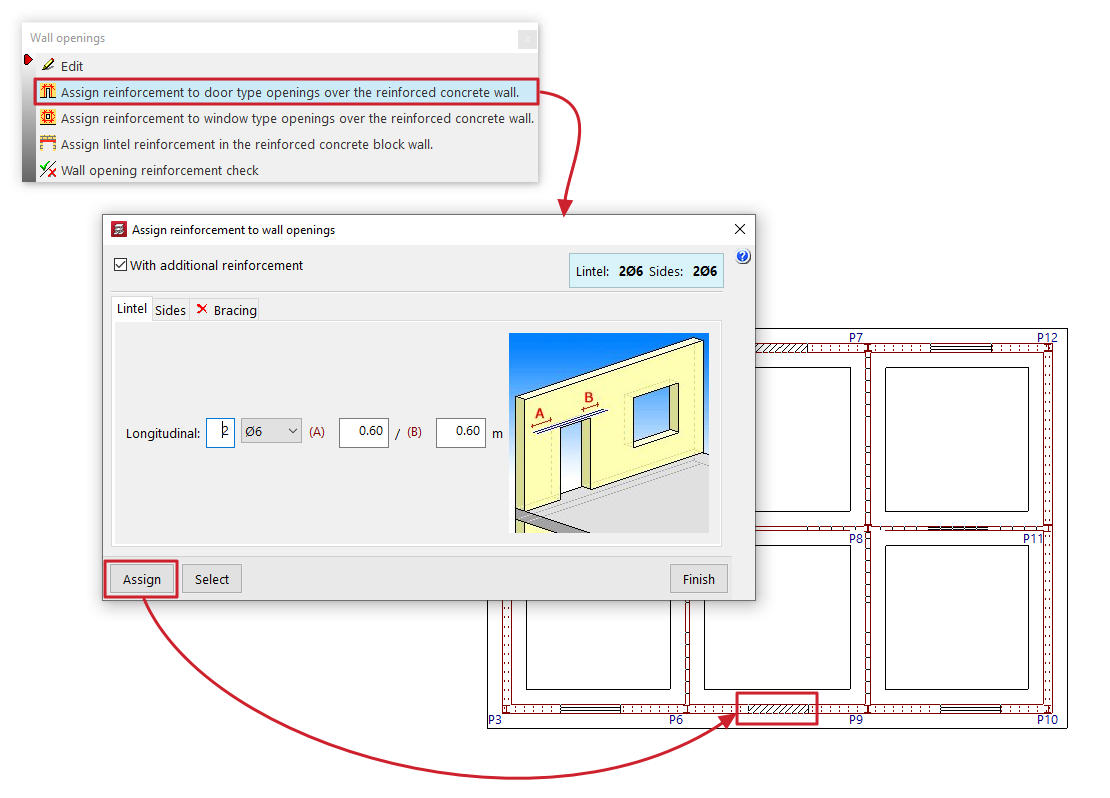

Attribuer des renforts d'ouvertures type porte au mur de béton armé

Cette option est disponible si des ouvertures ont été créées sur des murs de type ‘Mur en béton armé’, ‘Mur en maçonnerie’ ou ‘Mur à contrainte plane’.

Elle affiche un panneau d'édition des renforts de l'ouverture identique à celui de l'option ‘Éditer’. Dans ce cas, définissez un renfort pour les ouvertures de type ‘Porte’, puis cliquez sur ‘Attribuer’ pour l'appliquer aux portes ouvertes sur ce type de murs sélectionnés dans le groupe de niveaux actuel. Il est également possible d'utiliser l'option ‘Sélectionner’ pour extraire les informations d'une ouverture sélectionnée dans la vue de dessus.

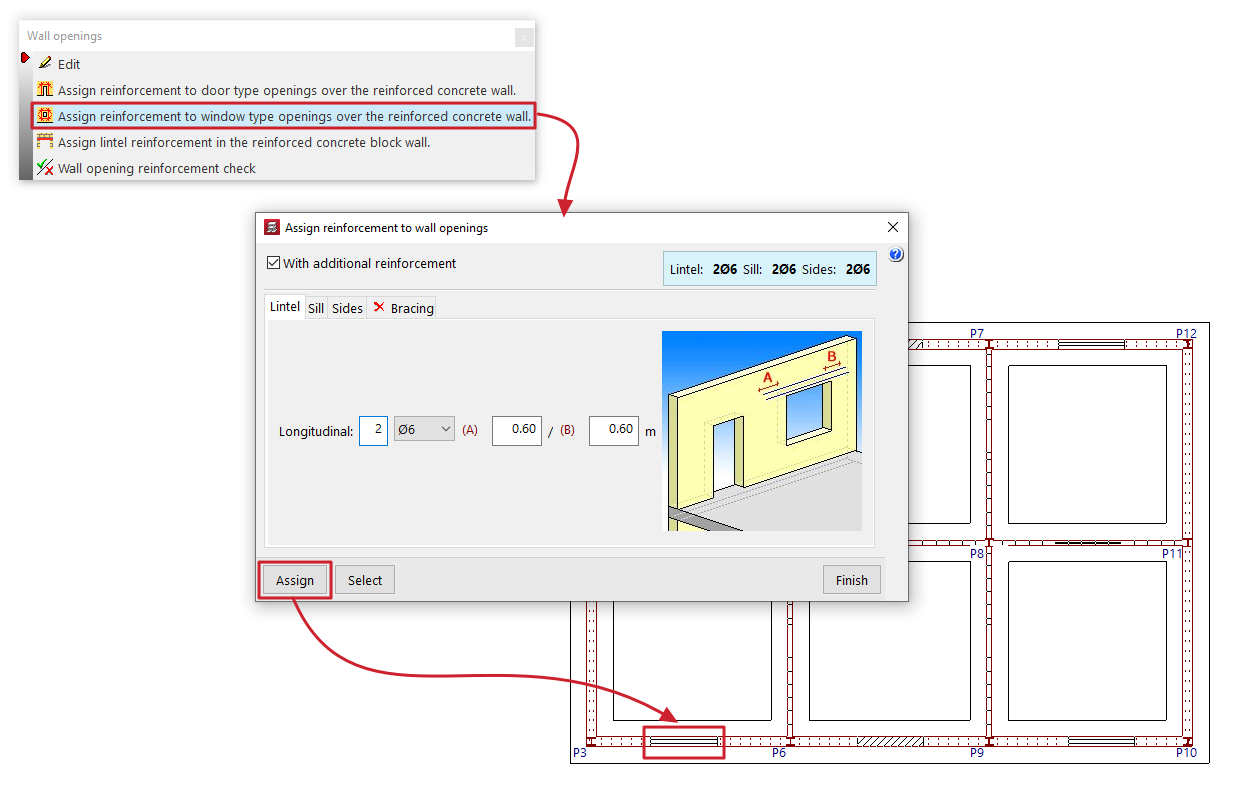

Attribuer des renforts d'ouvertures type fenêtre au mur de béton armé

Cette option est disponible si des ouvertures ont été créées sur des murs de type ‘Mur en béton armé’, ‘Mur en maçonnerie’ ou ‘Mur à contrainte plane’.

Elle affiche un panneau d'édition des renforts de l'ouverture identique à celui de l'option ‘Éditer’. Dans ce cas, définissez un renfort pour les ouvertures de type ‘Fenêtre’, puis cliquez sur ‘Attribuer’ pour l'appliquer aux portes ouvertes sur ce type de murs sélectionnés dans le groupe de niveaux actuel. Il est également possible d'utiliser l'option ‘Sélectionner’ pour extraire les informations d'une ouverture sélectionnée dans la vue de dessus.

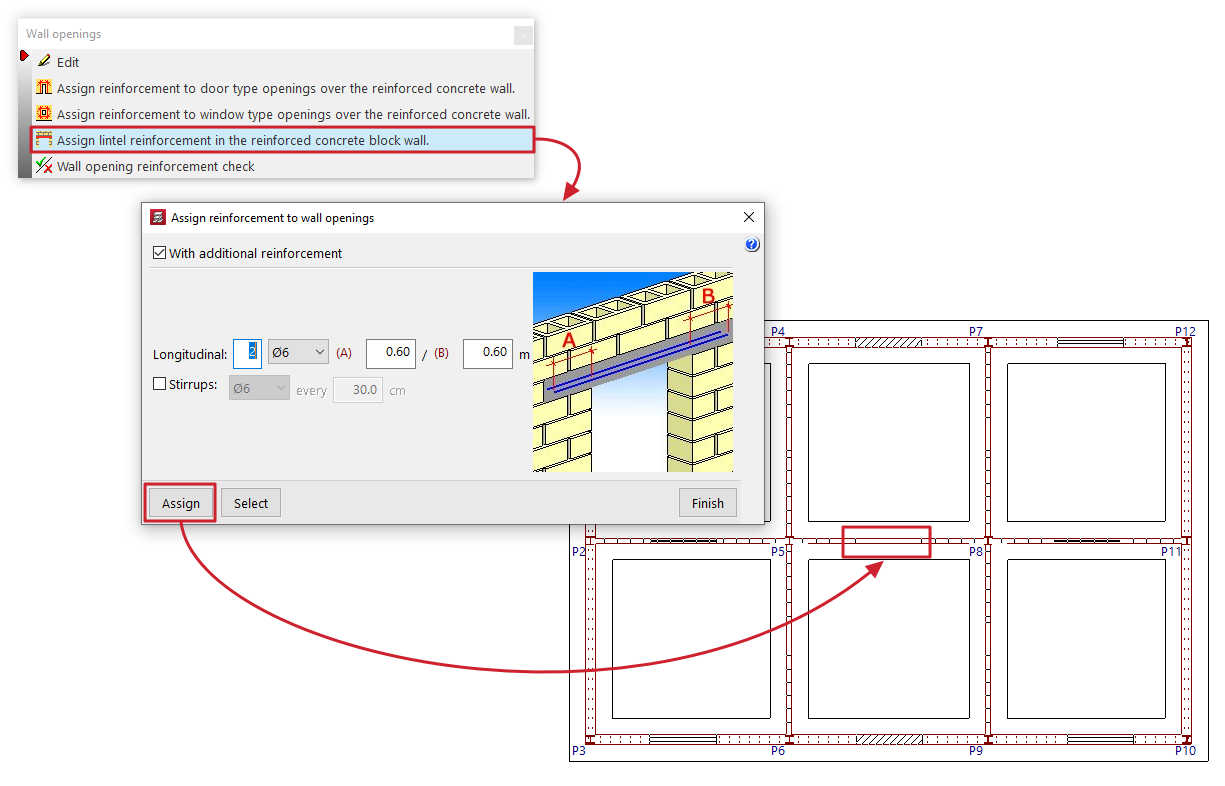

Attribuer des linteaux en renfort au mur en blocs de béton

Cette option est disponible si des ouvertures ont été créées sur des murs de type ‘Mur en blocs de béton’.

Elle affiche un panneau d'édition des renforts de l'ouverture identique à celui de l'option ‘Éditer’. Dans ce cas, définissez un renfort pour les ouvertures, puis cliquez sur ‘Attribuer’ pour l'appliquer aux ouvertures sur ce type de murs sélectionnés dans le groupe de niveaux actuel. Il est également possible d'utiliser l'option ‘Sélectionner’ pour extraire les informations d'une ouverture sélectionnée dans la vue de dessus.

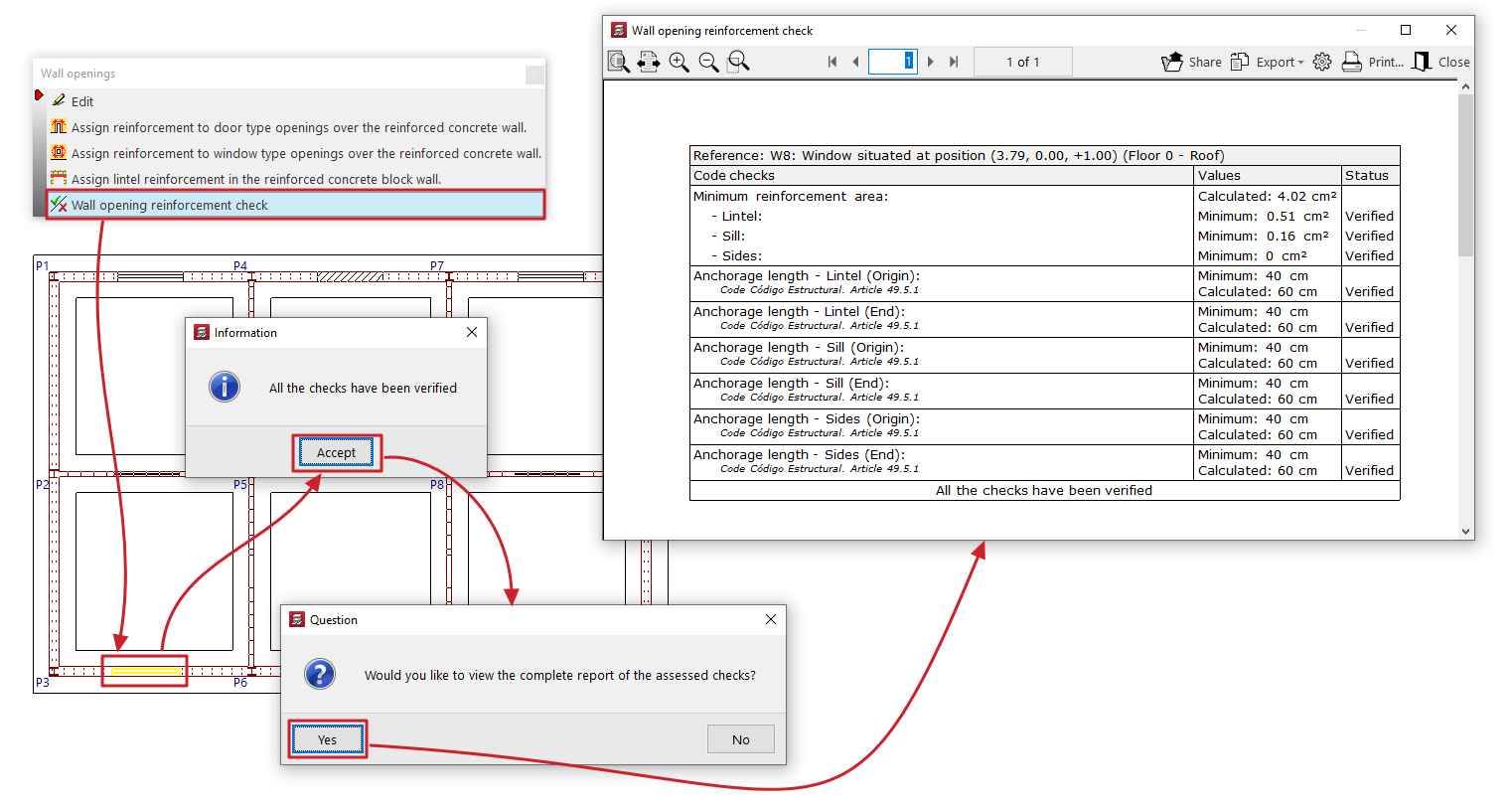

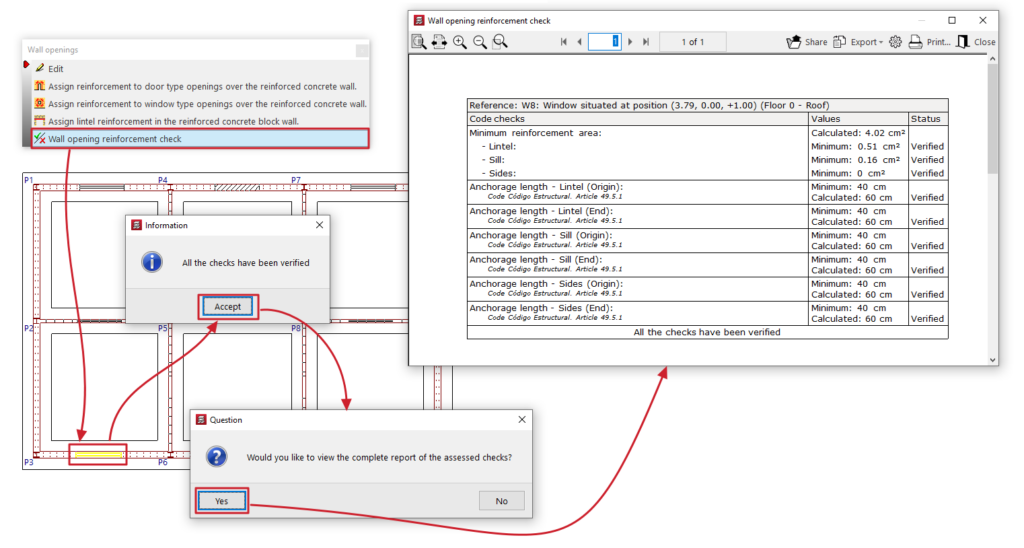

Vérification des renforts pour les ouvertures des murs

Permet de sélectionner une ouverture dans un mur et d'afficher à l'écran le récapitulatif des vérifications effectuées sur ses renforts, ainsi que leur état de conformité.

Parmi celles-ci figurent les vérifications de l’aire minimale de l'armature ou de la longueur d'ancrage minimale des barres, en fonction de la norme sélectionnée.

Ce récapitulatif peut être imprimé ou exporté dans différents formats.

Le menu ‘Polypoutres’, dans le menu ‘Poutres’ de l'onglet ‘Entrée de poutres’ ou de l'onglet ‘Résultats’, permet de créer et de gérer des polypoutres.

Une polypoutre est un ensemble de poutres consécutives sans poteaux intermédiaires qui constituent un groupe aux fins de l'édition de leur section ou de leur suppression.

Ainsi, toute modification géométrique (par exemple, à partir de ‘Poutres’ > ‘Éditer’) effectuée sur l'une des poutres s'applique à toutes les poutres qui composent la polypoutre.

De même, la suppression de la polypoutre (via ‘Poutres’ > ‘Effacer’) entraîne la suppression de l'ensemble des poutres qui la composent. Cependant, l'armature de chaque poutre de l'ensemble peut être différente.

Le menu propose les options suivantes :

Composer

L'option ‘Composer’ permet de créer une nouvelle polypoutre. Pour ce faire, sélectionnez les sections de poutres consécutives avec le bouton gauche de la souris, puis confirmez l'opération avec le bouton droit. Le logiciel indique les poutres sélectionnées dans une fenêtre contextuelle affichant leur référence à l'écran. En acceptant cette fenêtre, la polypoutre est créée.

Décomposer

L'option ‘Décomposer’ permet de dégrouper toutes les poutres d'une ou plusieurs polypoutres préalablement créées. Pour ce faire, sélectionnez la polypoutre à décomposer avec le bouton gauche de la souris ou marquez une zone de capture à l'écran.

Ajouter une poutre à une polypoutre

L’option ‘Ajouter une poutre à une polypoutre’ permet d'ajouter une ou plusieurs poutres à une polypoutre. Pour ce faire, sélectionnez la polypoutre (1), puis la ou les poutres à ajouter (2), et confirmez l'opération avec le bouton droit. Le logiciel indique les poutres qui seront ajoutées à la polypoutre en affichant leur référence à l'écran. En acceptant l'alerte, le polypoutre est mise à jour avec l'ajout des poutres sélectionnées.

Diviser

L'option ‘Diviser’ permet de diviser une polypoutre en plusieurs polypoutres ou en poutres indépendantes à l'endroit sélectionné avec le bouton gauche. Elle permet également de dégrouper l'une des deux poutres extrêmes d'une polypoutre.

Le menu ‘Tronçons d'armature prédéfinis’, dans ‘Poutres’ des onglets ‘Entrée des poutres’ ou ‘Résultats’, permet de créer ou de supprimer des tronçons d'armatures prédéfinis dans les polypoutres.

Un tronçon d'armature prédéfini dans l'ensemble de poutres qui composent une polypoutre est celui dans lequel l'armature de montage inférieure et supérieure est continue.

Le menu propose les options suivantes :

Attribuer

L'option ‘Attribuer’ permet de créer un tronçon d'armature prédéfinie dans chacune des polypoutres sélectionnées ultérieurement, soit à l'aide du bouton gauche, soit par capture.

Chaque polypoutre sélectionnée de cette façon constitue un tronçon d'armature prédéfini indépendant.

Ainsi, lors du calcul et de l'armature des portiques, armature de montage continue est appliquée à chaque tronçon d'armature prédéfini créé.

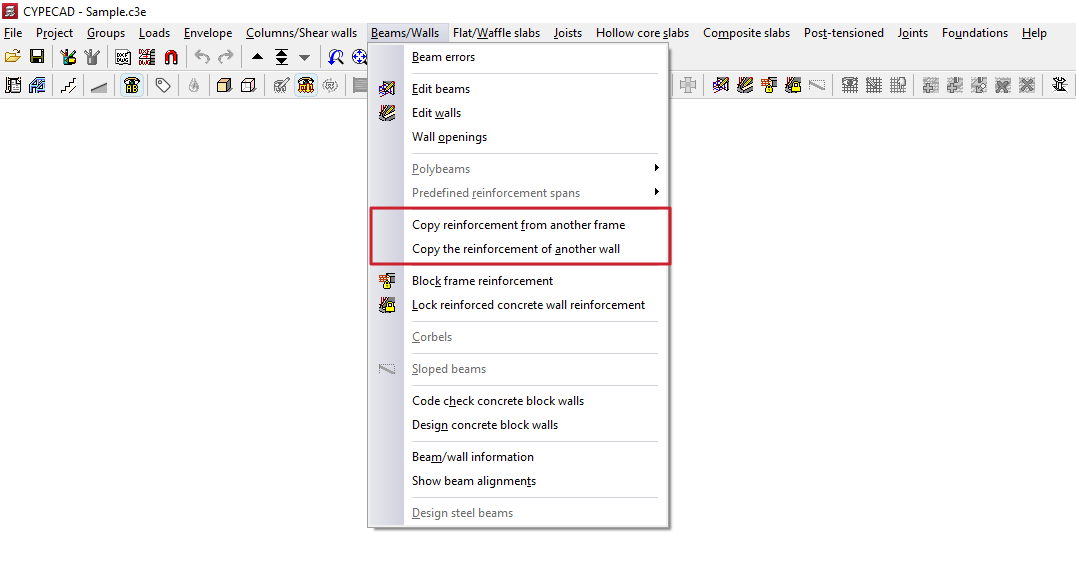

Les options suivantes, situées dans le menu ‘Poutres/Murs’ de l'onglet ‘Résultats’, permettent de copier des ferraillages entre portiques ou entre murs :

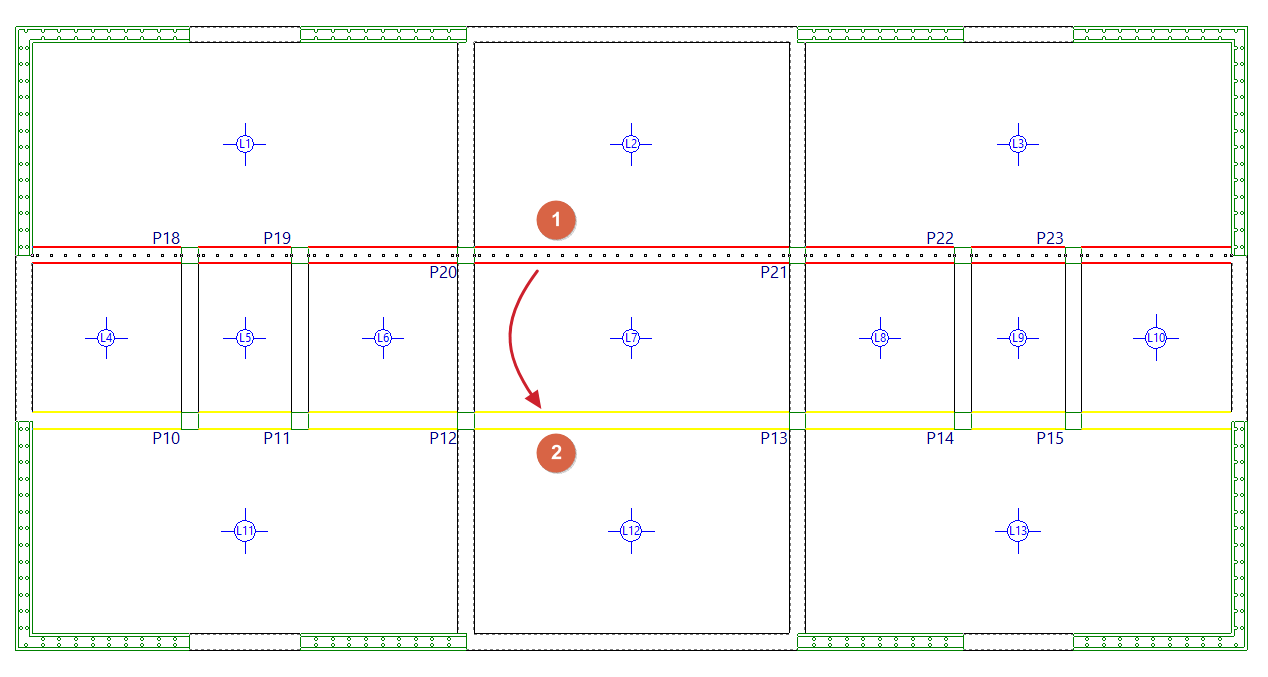

Copier le ferraillage d'un autre portique

Cette option permet de copier le ferraillage d'un portique sur un autre portique. Les deux portiques doivent comporter le même nombre de travées :

• Pour l'armature longitudinale de montage et la première nappe d'armature inférieure, copiez le diamètre, le nombre et la longueur de l'extrémité de chaque barre par rapport à l'axe d'appui.
• Pour les autres barres longitudinales, copiez le diamètre, le nombre et la longueur des barres.
• Pour les cadres, copiez le diamètre, l'espacement et la longueur de renfort.

La procédure à suivre pour copier le ferraillage entre des portiques situés dans le même groupe de niveaux est la suivante :

• Positionnez-vous sur le niveau où se trouvent les portiques ;
• Sélectionnez l'option 'Copier le ferraillage d'un autre portique' ;
• Sélectionnez avec le bouton gauche le portique à copier (1) ;
• Sélectionnez avec le bouton gauche le ou les portiques de destination (2) où vous souhaitez attribuer les ferraillages sélectionnés.

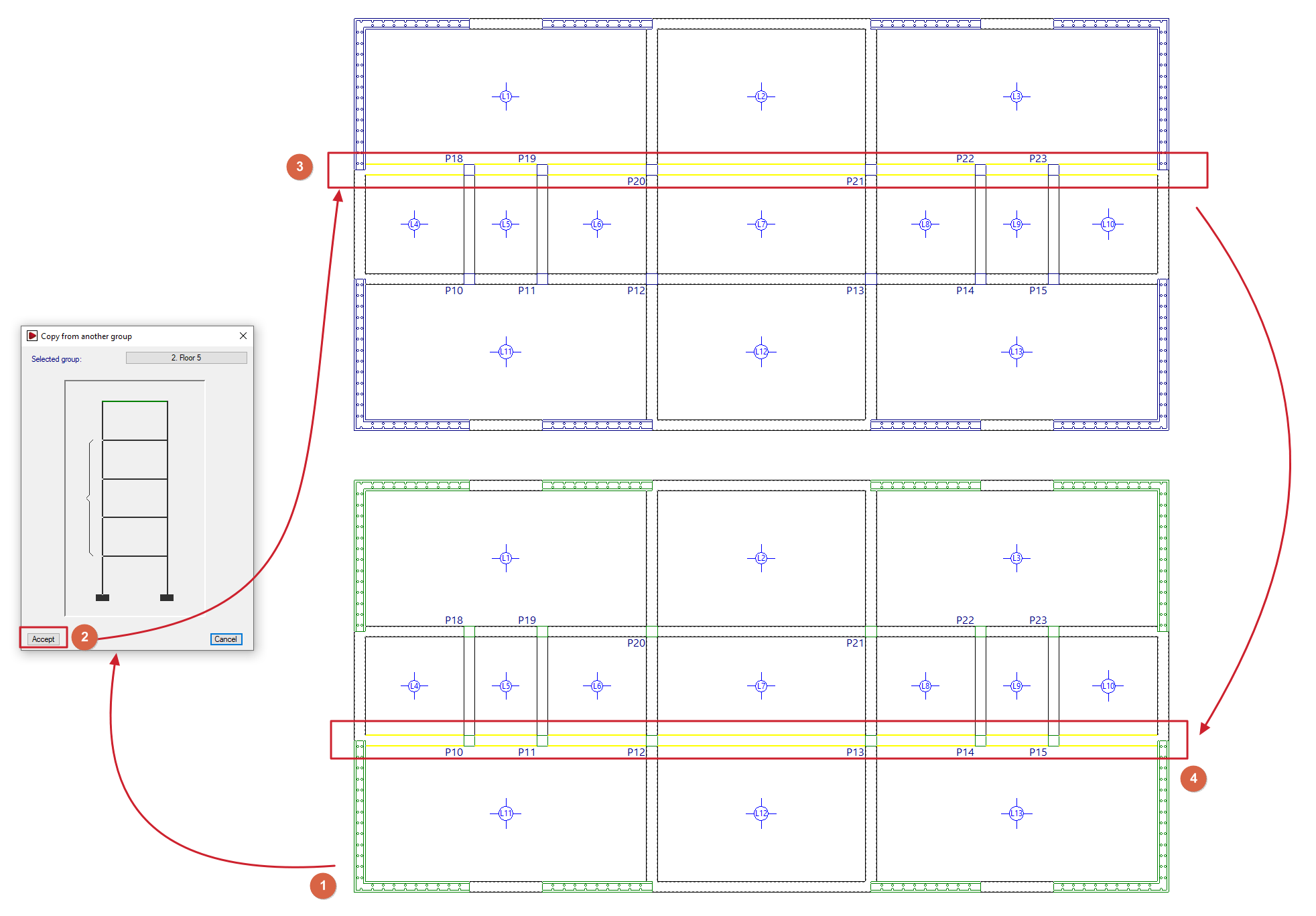

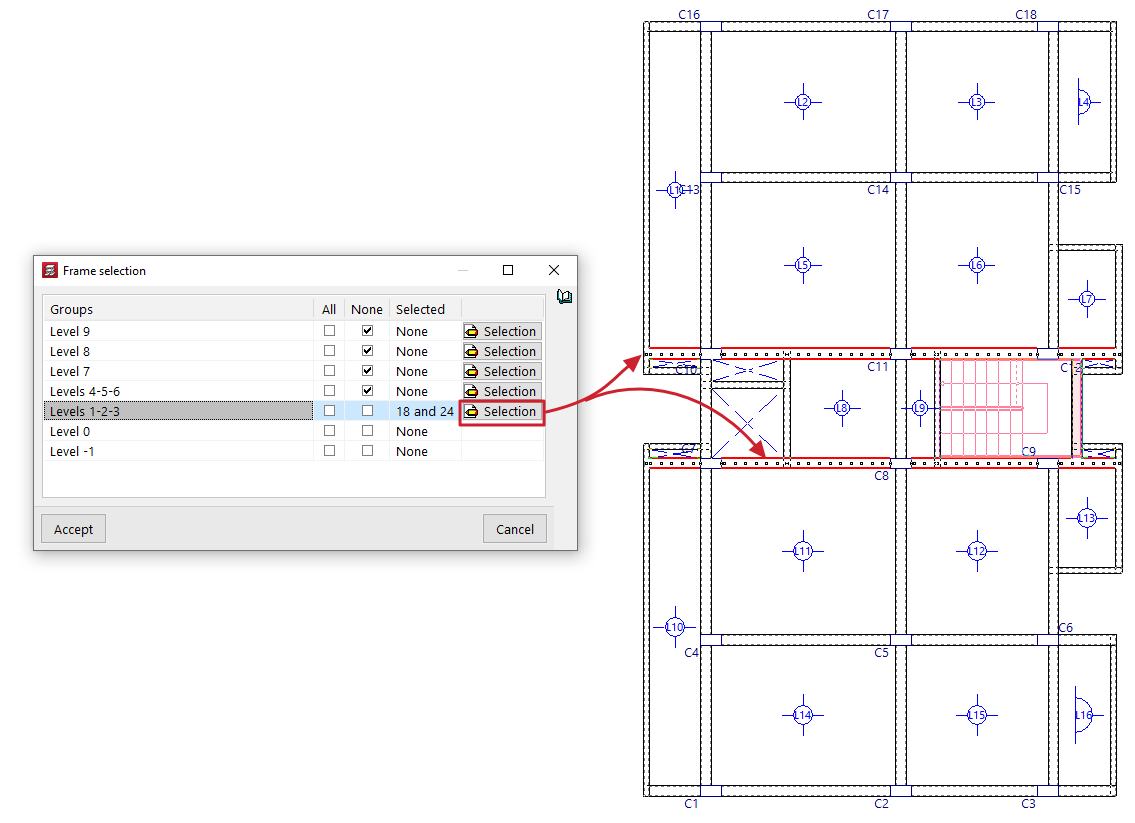

La procédure à suivre pour copier le ferraillage entre des portiques situés dans des groupes de niveaux différents est la suivante :

• Positionnez-vous sur le niveau où se trouvent les portiques ;
• Sélectionnez l'option 'Copier le ferraillage d'un autre portique' ;
• Cliquez avec le bouton droit de la souris et, dans la boîte de dialogue qui s'affiche, sélectionnez le niveau où se trouve la travée contenant les informations à copier (2) ;
• Le logiciel se positionne alors sur le niveau sélectionné. Sélectionnez ensuite la travée à copier à l'aide du bouton gauche (3) ;
• Le logiciel revient immédiatement au niveau de départ. Sélectionnez ici avec le bouton gauche de la souris le ou les portiques de destination (4) auxquels vous souhaitez attribuer les ferraillages sélectionnés.

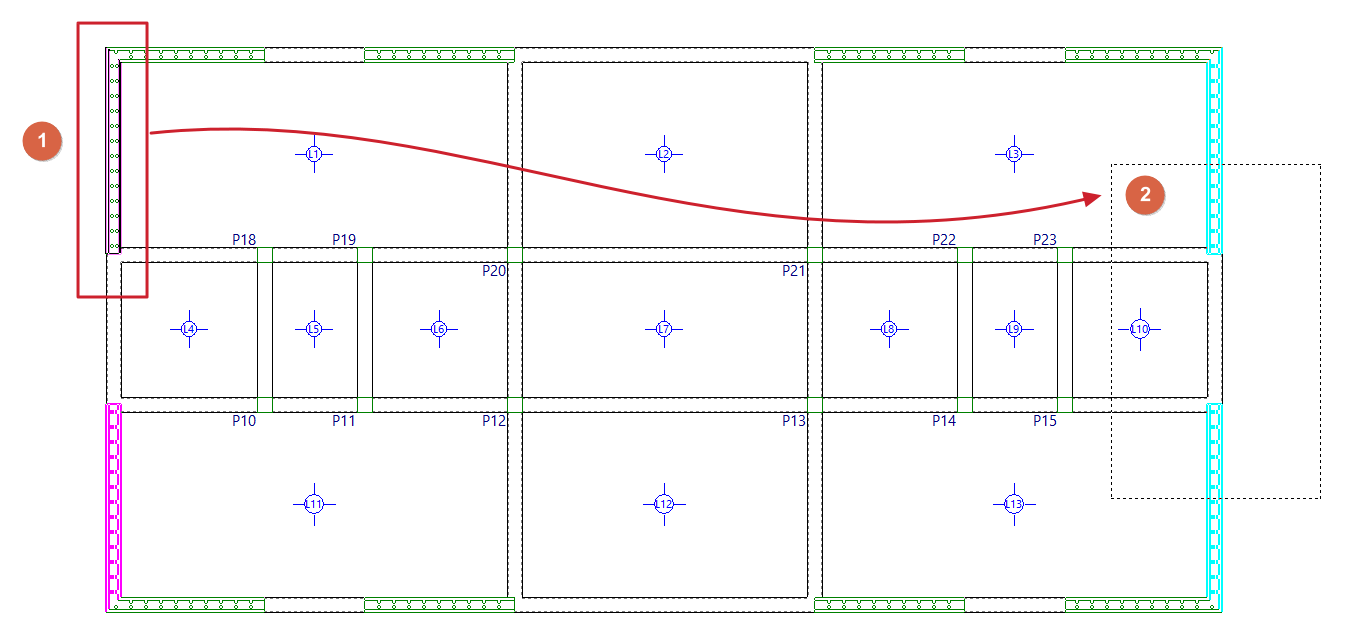

Copier le ferraillage d'un autre mur

Cette option permet de copier le ferraillage d'un mur sur un autre mur. La procédure à suivre est la suivante :

• Positionnez-vous sur le niveau où se trouvent les murs ;
• Sélectionnez l'option 'Copier le ferraillage d'un autre mur' ;
• Sélectionnez le mur à copier avec le bouton gauche de la souris (1) ;
• Sélectionnez avec le bouton gauche de la souris le ou les murs de destination (2) auxquels vous souhaitez attribuer les ferraillages sélectionnés, un par un ou par capture. Les murs sur lesquels les ferraillages ont déjà été copiés s'afficheront en magenta.

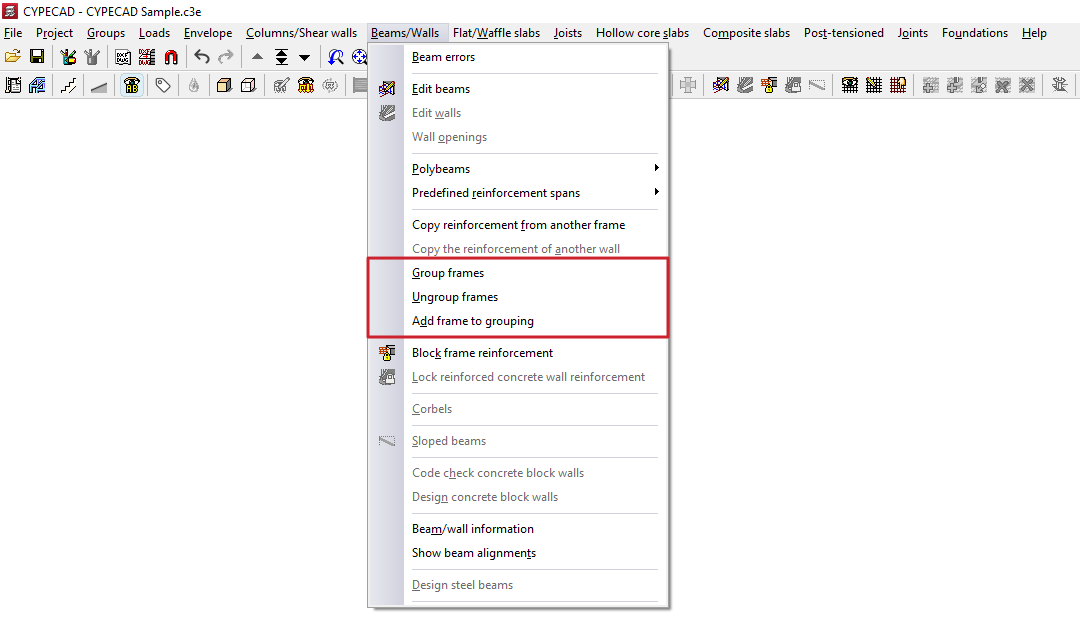

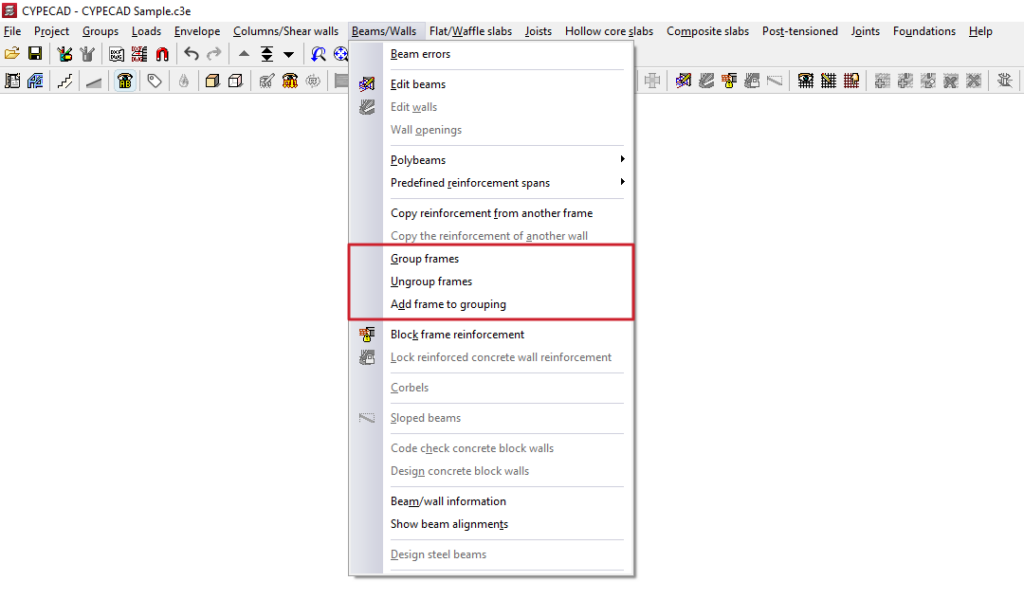

Les options suivantes, situées dans le menu ‘Poutres/Murs’ de l'onglet ‘Résultats’, permettent de gérer les regroupements de portiques.

Les regroupements de portiques permettent d'unifier les résultats obtenus pour plusieurs portiques similaires et d'en faciliter la modification. Ainsi, toute modification apportée au portique type s'applique automatiquement aux portiques regroupés, et inversement. De plus, sur le plan des poutres, un seul portique par regroupement apparaîtra, indiquant toutes les références appartenant aux portiques regroupés (numérotation des portiques, intersections de poutres, poteaux, poutres, etc.).

Pour éviter les erreurs dans les regroupements de portiques, ceux-ci doivent avoir le même nombre de travées.

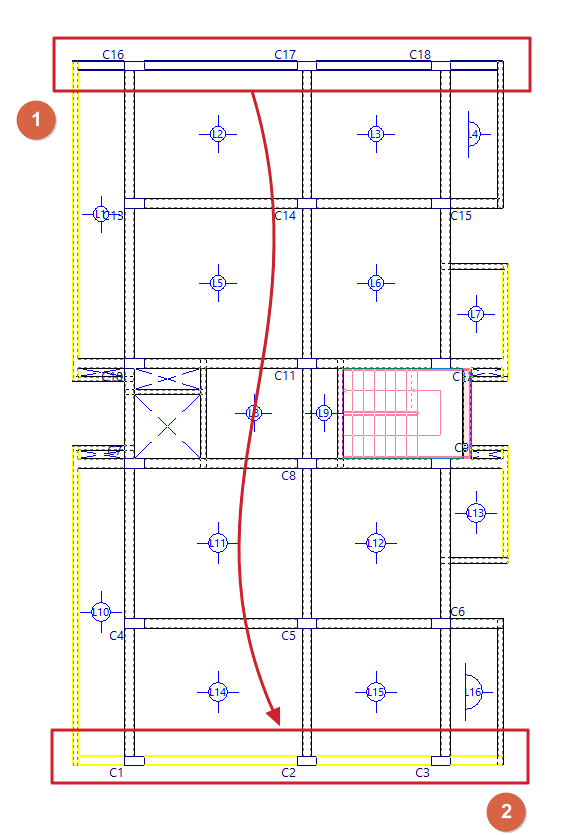

Regrouper portiques

Permet de regrouper des portiques entre eux.

Pour ce faire, cliquez sur cette option et, avec le bouton gauche (1), sur le type de portique (affiché en bleu), puis (2) sur les portiques à regrouper (affichés en vert). Lors de la sélection de la poutre à regrouper, un message d'alerte apparaît s'il n'est pas possible de la regrouper ainsi que le motif. Un clic droit et la validation de la fenêtre crée le regroupement.

Le portique type apparaît dans le dessin des plans, dans les récapitulatifs et dans l'éditeur d'armatures. Les portiques regroupés sont considérés comme identiques au portique type, à l'exception de leurs références.

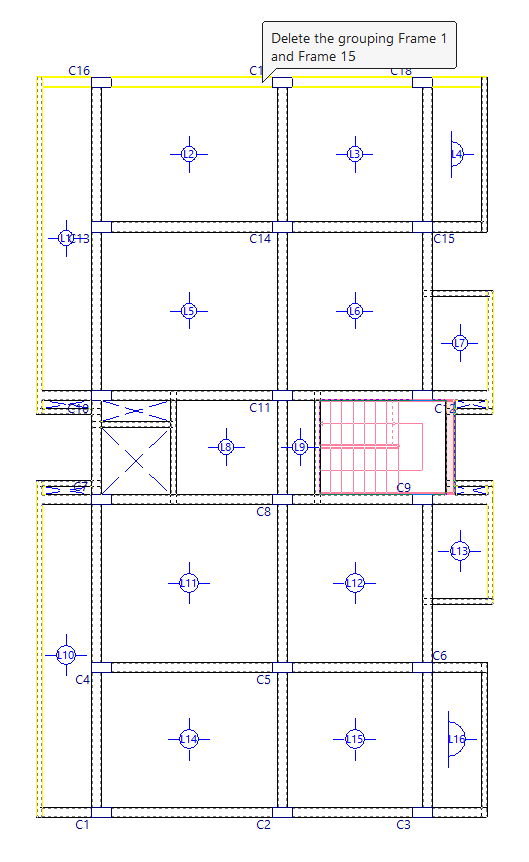

Dégrouper portiques

Permet d'annuler un regroupement de portiques précédemment défini, afin de récupérer des portiques indépendants.

En passant le curseur sur un portique regroupé,les références des portiques composant le regroupement sont affichées dans une bulle d'aide. Un clic gauche permet d'annuler le regroupement.

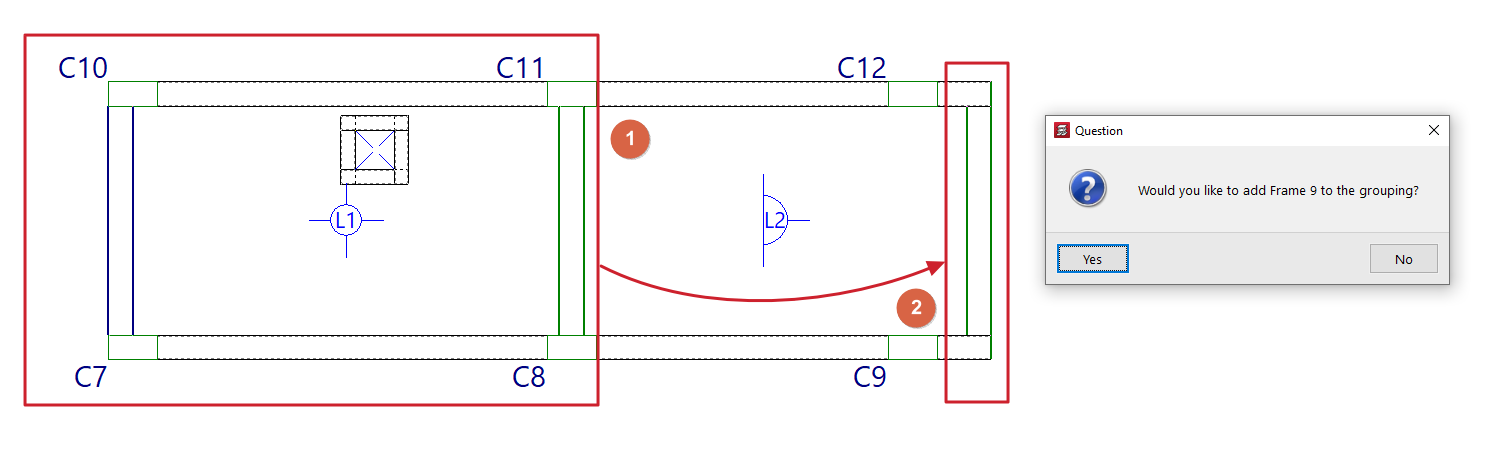

Ajouter portiques au groupe

Permet d'ajouter de nouveaux portiques à un groupe déjà créé.

Pour ce faire, après avoir cliqué sur l'option, sélectionnez un portique regroupé (1), puis un ou plusieurs portiques non regroupés à ajouter au groupe auquel appartient le premier portique sélectionné (2). Un clic droit et la validation de la fenêtre les ajoute au groupe.

Les options suivantes du menu ‘Poutres/Murs’ de l'onglet ‘Résultats’ permettent de bloquer respectivement les armatures des portiques et des murs en béton armé.

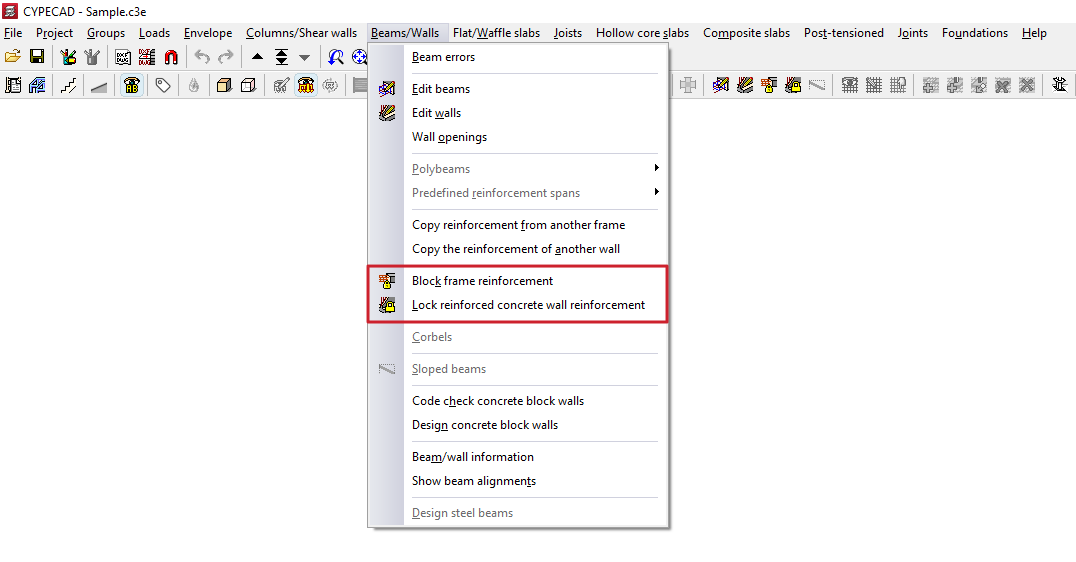

En bloquant les armatures, il est possible de recalculer la structure tout en conservant le ferraillage des éléments sélectionnés.

Bloquer armatures de portiques

Permet de bloquer les armatures des portiques sélectionnés afin d'empêcher le logiciel de les modifier lors des recalculs ultérieurs.

Elle affiche la fenêtre ‘Sélection de portiques’ :

• Ici, dans chacun des ‘Groupes’ de niveaux, il est possible de bloquer ‘Tous’ les portiques ou ‘Aucun’ des portiques du niveau en cochant les cases correspondantes.
• Via le bouton ‘Sélection’, vous pouvez sélectionner un par un les portiques à bloquer à chaque niveau en cliquant dessus avec le bouton gauche (en recliquant sur un portique précédemment sélectionné, vous supprimez la sélection et, par conséquent, débloquez son armature). En cliquant sur le bouton droit, vous revenez à la fenêtre ‘Sélection de portiques’.
• Dans la colonne ‘Sélectionnés’, les références des portiques sélectionnés dans chaque groupe sont répertoriées, ou il est indiqué s'il s'agit de ‘Tous’ ou ‘Aucun’.
• Après avoir validé la fenêtre, l'armature de ces portiques est bloquée.

Il est également possible de bloquer ou de débloquer l'armature d'un portique à partir de l'option correspondante de l'éditeur de poutres accessible depuis ‘Poutres/Murs’ > ‘Éditer poutres’.

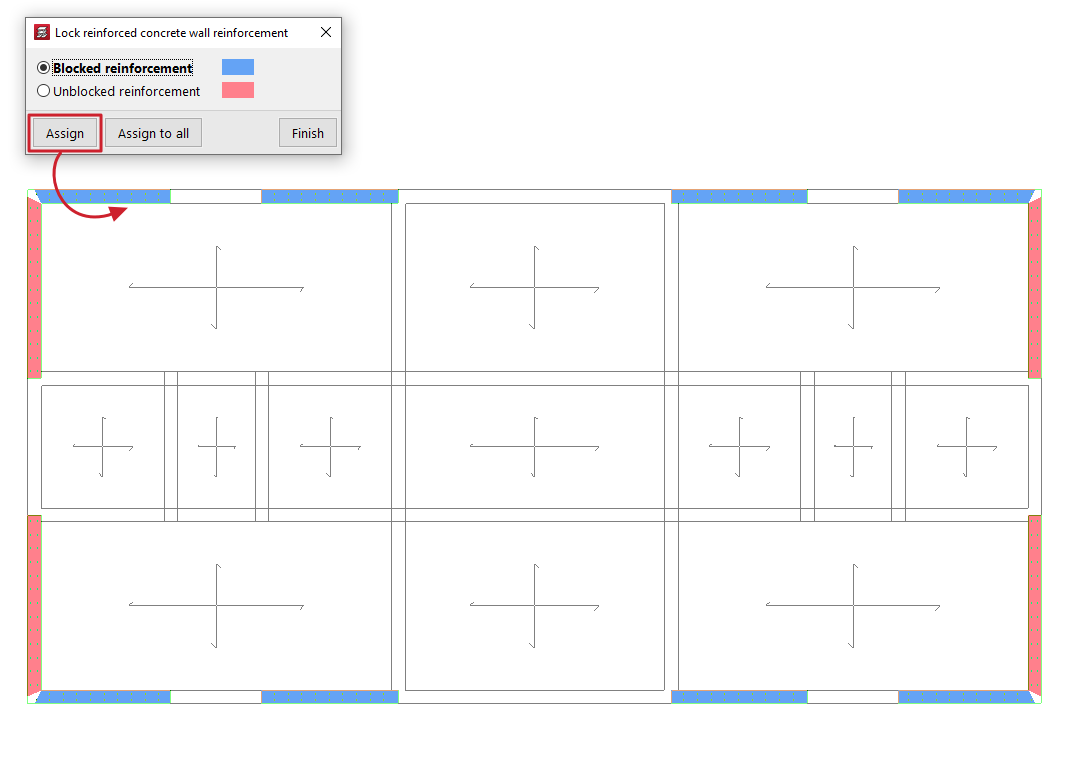

Bloquer les armatures des murs en béton armé

Permet de bloquer les armatures des murs en béton armé et des murs à contrainte plane sélectionnés afin d'empêcher le logiciel de les modifier lors des recalculs ultérieurs.

Elle affiche une fenêtre dans laquelle vous pouvez cocher l'une des options suivantes : ‘Armatures bloquées’ ou ‘Armatures non bloquées’. De plus, les murs attribués à chaque condition sont mis en surbrillance avec la couleur correspondante.

Pour appliquer l'une des deux conditions, sélectionnez-la. Cliquez ensuite sur ‘Attribuer’ et sur les murs souhaités, un par un ou par capture. Ils changent alors de couleur pour indiquer que cette condition leur a été appliquée. Un clic droit vous ramène à la boîte de dialogue. Il est également possible de cliquer sur ‘Attribuer à tous’ pour appliquer la condition sélectionnée à tous les murs visibles. ‘Terminer’ permet de conclure l'opération.

L'option ‘Poutres inclinées’, située dans le menu ‘Poutres’ de l'onglet ‘Résultats’, permet de consulter les résultats du calcul obtenus dans les poutres inclinées, les croix de Saint-André et les contreventements en V.

Elle est disponible si l’ouvrage a été calculé.

Elle affiche la fenêtre ‘Poutres inclinées’ avec différents outils :

• Information
• Efforts
• Erreurs
• Éditer armatures
• Vérifier série
• Dimensionner poutres en béton
• Dimensionner poutres métalliques
• Vérifications E.L.U.

Chacune de ces fonctionnalités est expliquée ci-dessous :

Information

Affiche à l'écran des informations sur les poutres inclinées, les croix de Saint-André ou les contreventements en V déjà saisis. Pour cela, sélectionnez l'élément à consulter à l'aide du bouton gauche ou saisissez le numéro de l'élément correspondant.

Une boîte de texte informatif apparaît alors, indiquant des données telles que le groupe final et initial de l'élément, sa longueur, sa section et les autres paramètres renseignés dans son panneau d'édition.

Si la structure a été calculée, des informations sur le ferraillage des poutres inclinées simples (‘Armature supérieure’, ‘Armature inférieure’ et ‘Cadres’) sont également incluses.

Cette option est équivalente à celle disponible dans le menu du même nom de l'onglet ‘Entrée de poutres’.

Efforts

Fournit un récapitulatif des efforts et des résultats pour l'élément sélectionné.

Parmi les efforts pouvant être répertoriés figurent l’effort normal, le moment fléchissant du plan, l’effort tranchant du plan, l’effort tranchant transversal et l’effort de torsion. Pour cela, il suffit de cocher les cases portant ces noms.

Ces efforts peuvent être obtenus pour le ‘Nombre de points’ de la poutre indiqué dans le champ correspondant.

Ce récapitulatif comprend les matériaux, la description, les charges (pour les poutres inclinées simples), les efforts par hypothèse, les efforts par combinaisons, les enveloppes d'efforts, le taux de travail (dans le cas des profilés métalliques), les résultats du dimensionnement (ou du ferraillage dans le cas des poutres en béton), les métrés (pour les poutres en béton), les erreurs de dimensionnement le cas échéant, et les vérifications effectuées.

Erreurs

Les poutres inclinées, les croix de Saint-André et les contreventements en V présentant des erreurs de calcul s'affichent en rouge dans la zone de travail.

L'option ‘Erreurs’ de ce menu permet de sélectionner l'un de ces éléments et d'afficher un récapitulatif des erreurs à l'écran.

Éditer armatures

Permet de sélectionner une poutre inclinée simple en béton armé et de consulter et modifier les armatures obtenues lors du calcul dans une fenêtre d'édition.

Elle comporte deux onglets :
- ‘Détail’ : affiche une visionneuse des sections longitudinale et transversale de la poutre, indiquant ses dimensions et son armature ;
- ‘Vue 3D’ : offre une vue en trois dimensions de la poutre avec son ferraillage.

De plus, le logiciel propose les outils suivants en haut de cette fenêtre :

• Géométrie
  Permet de modifier la largeur et la hauteur de la poutre. Une fois ces modifications effectuées, vous pouvez dimensionner pour obtenir le ferraillage.
• Armature
  Permet de modifier le nombre et le diamètre des barres de l'armature supérieure, de l'armature de peau et de l'armature inférieure, ainsi que le type, le diamètre et l'espacement des cadres de la poutre. Il est également possible de modifier la longueur d'ancrage des barres de chaque armature mentionnée. Une fois les modifications effectuées, vous pouvez vérifier la poutre avec l'armature définie.
• Vérification
  Permet de vérifier les spécifications normatives avec les modifications apportées. De plus, il est possible d'afficher leur récapitulatif.
• Dimensionnement
  Dimensionne la poutre afin de trouver un ferraillage qui satisfasse à toutes les vérifications pour la géométrie et les efforts de la poutre obtenus lors du calcul.
• Armature débloquée / Armature bloquée
  Permet de bloquer l'armature de la poutre afin que le logiciel ne la modifie pas pendant le processus de calcul et et de dimensionnement, ou de la débloquer si elle a été préalablement verrouillée.

Vérifier série

Permet de sélectionner une poutre inclinée à profilé métallique, des croix de Saint-André ou des contreventements en V, et de consulter le profilé sélectionné lors du processus de dimensionnement, ainsi que les autres profilés de la même série.

Pour chaque ‘Profilé’, une icône indique s'il est conforme ou non à toutes les vérifications, en plus de sa référence, de son ‘Poids’ et du taux de travail de sa ‘Résistance’.

Pour utiliser un profilé donné, sélectionnez ce profilé dans la série et cliquez sur ‘Accepter’.

Dimensionner poutres en béton

Redimensionne toutes les poutres inclinées en béton armé de l’ouvrage avec les efforts issus du dernier calcul effectué.

Dimensionner poutres métalliques

Redimensionne toutes les poutres inclinées à profilé métallique, les croix de Saint-André et les contreventements en V de l’ouvrage en fonction des efforts issus du dernier calcul effectué.

Vous pouvez effectuer cette opération ‘Depuis le premier profilé’ de la série ou ‘Depuis le profilé sélectionné’ en choisissant l'option correspondante dans la fenêtre contextuelle.

Vérifications E.L.U.

Affiche un document détaillant les vérifications effectuées sur une poutre inclinée à profilé métallique afin de vérifier les états limites ultimes correspondant à la norme sélectionnée.

Les options suivantes du menu ‘Poutres/Murs’ de l'onglet ‘Résultats’ permettent respectivement d'effectuer la vérification et le dimensionnement des murs en blocs de béton.

Vérification des murs en blocs de béton

L’option ‘Vérification murs en blocs de béton’ permet de déterminer si les murs en blocs de béton sont conformes ou non.

Pour ce faire, sélectionnez l'option, puis le mur à vérifier avec le bouton gauche de la souris. Le logiciel indique quelles vérifications sont conformes et lesquelles ne le sont pas.

Ensuite, validez la fenêtre pour visualiser à l'écran le récapitulatif des vérifications effectuées sur le mur, y compris celles relatives à la géométrie du mur, à son ferraillage ou au facteur d'utilisation face à différents efforts.

Il peut être imprimé ou exporté dans différents formats.

Dimensionnement des murs en blocs de béton

L’option ‘Dimensionner murs en blocs de béton’ permet de dimensionner l'armature de renfort des murs en blocs de béton sans avoir à recalculer la structure. Cela peut s'avérer utile si de légères modifications ont été apportées aux dimensions de ces murs.

Les modifications apportées à ces armatures lors du dimensionnement précédent seront perdues.

Les efforts utilisés pour le dimensionnement des armatures sont ceux obtenus lors du dernier calcul de la structure.

Les options suivantes du menu ‘Poutres/Murs’ de l'onglet ‘Résultats’ permettent respectivement de consulter les informations relatives aux poutres et/ou aux murs et de visualiser les alignements des poutres.

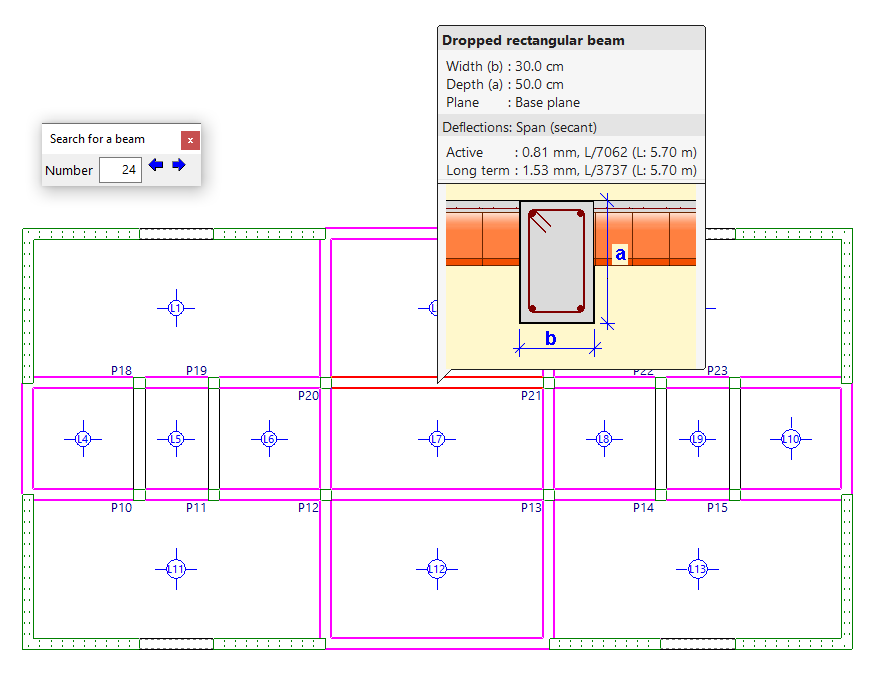

Informations sur les poutres/murs

Cette option fournit des informations sur les caractéristiques et les résultats d'une poutre ou d'un mur introduit dans le modèle.

Pour cela, sélectionnez l’option, puis la poutre ou le mur avec le bouton gauche. Vous pouvez également renseigner son ‘Numéro’ dans le champ ‘Rechercher une poutre’ et appuyer sur « Entrée ». La poutre est mise en surbrillance en rouge et les autres identiques à celle-ci en magenta.

Via un clic droit, les informations relatives à la poutre suivante apparaissent. Il est également possible d'utiliser les commandes de la boîte de dialogue ‘Rechercher une poutre’ pour afficher la ‘Poutre précédente’ ou la ‘Poutre suivante’.

Si la structure a été calculée, vous pouvez également voir les informations sur les flèches instantanées, totales et actives. Si une limite de flèche est dépassée, sa valeur s'affiche en rouge.

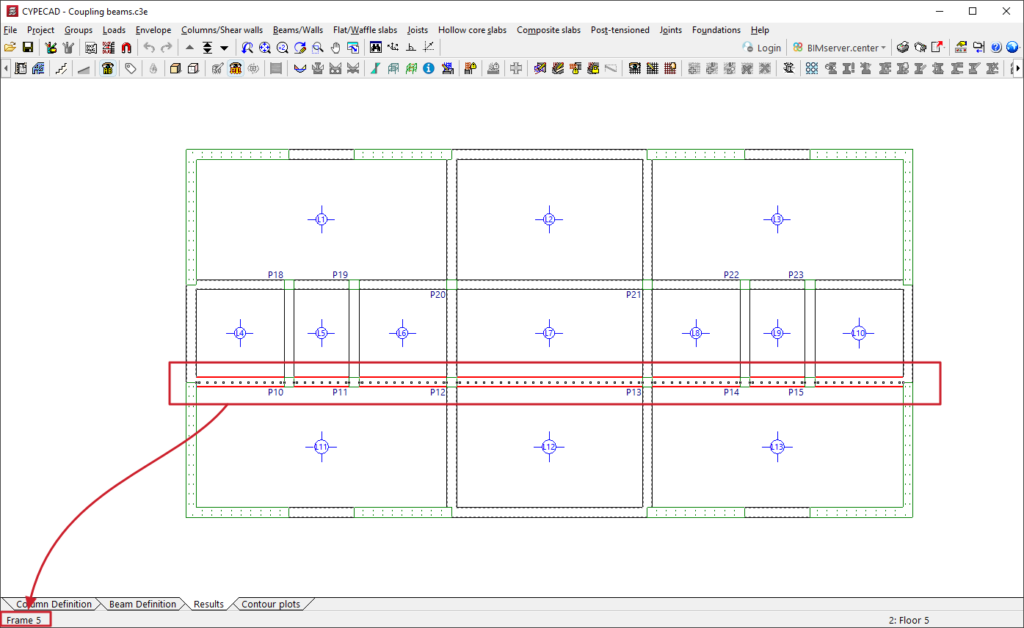

Voir alignements de poutres

L’option ‘Voir alignements de poutres’ permet de consulter le numéro de l’alignement ou du portique auquel appartient la poutre sélectionnée.

Pour ce faire, cliquez sur l'option, puis sur une poutre avec le bouton gauche de la souris. Les informations s’affichent sur le portique auquel elle appartient dans la ligne de messages située au bas de l'interface principale du logiciel.

Les options suivantes du menu ‘Poutres/Murs’ de l'onglet ‘Résultats’ permettent respectivement de consulter les informations relatives aux poutres et/ou aux murs et de visualiser les alignements des poutres.

Informations sur les poutres/murs

Cette option fournit des informations sur les caractéristiques et les résultats d'une poutre ou d'un mur introduit dans le modèle.

Pour cela, sélectionnez l’option, puis la poutre ou le mur avec le bouton gauche. Vous pouvez également renseigner son ‘Numéro’ dans le champ ‘Rechercher une poutre’ et appuyer sur « Entrée ». La poutre est mise en surbrillance en rouge et les autres identiques à celle-ci en magenta.

Via un clic droit, les informations relatives à la poutre suivante apparaissent. Il est également possible d'utiliser les commandes de la boîte de dialogue ‘Rechercher une poutre’ pour afficher la ‘Poutre précédente’ ou la ‘Poutre suivante’.

Si la structure a été calculée, vous pouvez également voir les informations sur les flèches instantanées, totales et actives. Si une limite de flèche est dépassée, sa valeur s'affiche en rouge.

Voir alignements de poutres

L’option ‘Voir alignements de poutres’ permet de consulter le numéro de l’alignement ou du portique auquel appartient la poutre sélectionnée.

Pour ce faire, cliquez sur l'option, puis sur une poutre avec le bouton gauche de la souris. Les informations s’affichent sur le portique auquel elle appartient dans la ligne de messages située au bas de l'interface principale du logiciel.
